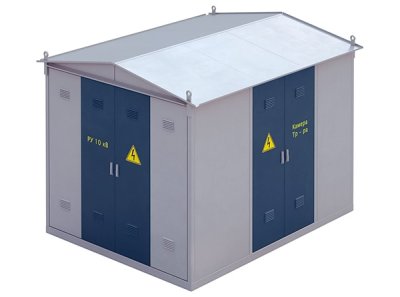

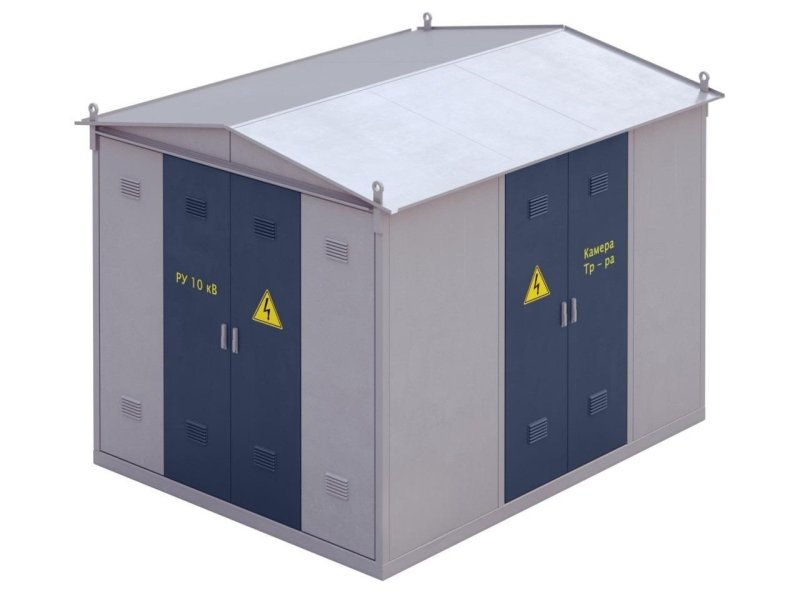

Трансформаторные подстанции киоскового типа тупиковые КТП-Т 25-2500 кВа в Екатеринбурге
Назначение киосковой подстанции
Трансформаторные подстанции киоскового типа КТП-Т предназначены для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты. Эти устройства оптимальны для использования в наружных установках.
Применение
Трансформаторные подстанции КТП-Т находят применение в различных областях, таких как электроснабжение промышленных объектов, коммунальных и сельскохозяйственных предприятий. Они идеально подходят для работы в радиальных схемах распределительных сетей.
КТП киоскового типа: технические характеристики
В таблицах ниже приведены технические характеристики типовых трансформаторных подстанций КТП-Т стандартной комплектации с мощностью от 63 кВА до 1000 кВА.
| Наименование | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 25-1600 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | Кабельный, воздушный |
| Исполнение по выводу НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | IP23 |
| Количество отходящих линий | 5 (10) |
| КТП-ТК — Габаритные размеры, мм в транспортном состоянии (L х B х H) | 2760 х 2100 х 2400 |
| КТП-ТВ — Габаритные размеры, мм в транспортном состоянии (L х B х H (Н1)) | 1900 х 2100 х 2400 (4000) |
| Масса, кг, не более | 1200 |
Электрическая схема и перечень аппаратуры
| № | Обозначение | Наименование | Количество |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6) кВ | 1 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 3 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 3 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 3 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 1 |
| 6 | QF1-QF2 | Выключатель автоматический 16 А | 3 |
| 7 | QF1-QF3 | Выключатель автоматический 10 А | 3 |
| 8 | TA1-TA3 | Трансформатор тока | 3 |
| 9 | SA1-SA4 | Переключатель 380 В/16 А | 2 |
| 10 | SA2-SA3 | Выключатель 380 В/10 А | 2 |
| 11 | PI, PR | Счетчик электрической энергии | 1 |
| 12 | EK | Резистор подогрева | 2 |
| 13 | BL, KL | Фотореле | 1 |
| 14 | KM | Пускатель магнитный ПМ | 1 |
| 15 | HL | Патрон потолочный Е27 | 1 |
| 16 | V | Вольтметр 0-500 В | 1 |
| 17 | XS | Розетка штепсельная 36 В | 1 |
| 18 | TV | Трансформатор понижающий 220/36 В | 1 |
| 19 | QF1-QFn | Выключатель автоматический (или рубильник с предохранителями) | 10 (5) |
| 20 | T | Силовой трансформатор** | 1 |
* Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом предоставляется по запросу.
** Силовой трансформатор в комплект поставки не включен и предоставляется по отдельному заказу.
