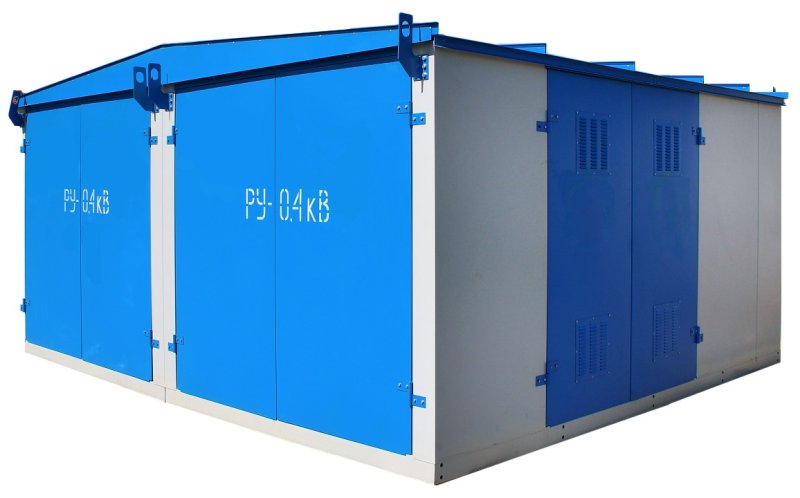

Подстанция 2КТП-ТК 630 кВА в Ханты-Мансийске
от 792 200 ₽
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
2КТП-ТК 2×630 кВА 10(6)/0.4 кВ — двухтрансформаторная комплектная подстанция тупикового типа с двумя силовыми трансформаторами мощностью 630 кВА каждый. Суммарная установленная трансформаторная мощность составляет 1260 кВА.
Исполнение ТК предусматривает высоковольтную часть с ВНА и применяется на объектах, где питающая линия 6(10) кВ заканчивается непосредственно на подстанции. Такое решение подходит для самостоятельных производственных, нефтесервисных и инженерных площадок, не требующих дальнейшего продолжения высоковольтной линии.
Для Ханты-Мансийска и ХМАО — Югры 2КТП-ТК 630 кВА может применяться на ремонтных базах, складах промышленного оборудования, объектах обслуживания нефтегазовой инфраструктуры, насосных и компрессорных площадках. Два трансформатора позволяют разделить технологические и вспомогательные нагрузки между двумя секциями РУНН 0.4 кВ.
УЗЭУ производит 2КТП-ТК 2×630 кВА по техническому заданию, однолинейной схеме или проектной документации заказчика с учетом параметров сети и условий эксплуатации на конкретном объекте.
Комплектация 2КТП-ТК 630 кВА
Состав подстанции определяется требованиями проекта. В комплектацию могут входить:
- два силовых трансформатора мощностью 630 кВА каждый;
- РУВН 6(10) кВ;
- ВНА;
- два РУНН 0.4 кВ;
- секционирование шин 0.4 кВ;
- высоковольтная коммутационная аппаратура;
- автоматические выключатели;
- устройства защиты силовых трансформаторов;
- релейная защита;
- коммерческий учет электроэнергии;
- технический учет;
- измерительные приборы;
- автоматика;
- сигнализация;
- шинные соединения;
- внутреннее освещение;
- вентиляция;
- система обогрева.
Количество отходящих линий, номиналы коммутационной аппаратуры, параметры секционирования и состав защит определяются индивидуально.
Подстанция может изготавливаться по готовой однолинейной схеме с учетом распределения производственных и инженерных потребителей между двумя трансформаторными секциями.
| Наименование характеристики | Значение |
|---|---|
| Номинальная мощность силового трансформатора, кВА | 2*25-1000 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение ввода ВН | Кабельный, воздушный |
| Исполнение вывода НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 5 (10) |
| Габаритные размеры 2 КТП-ТК, не более, мм в транспортном состоянии (L х B (В1) х H) | 2800 х 2100 (5000) х 2400 |
| Габаритные размеры 2 КТП-ТВ, не более, мм в транспортном состоянии (L х B (В1) х H (Н1) | 1900 х 2100 (5000) х 2400 (4000) |
| Масса не более, кг |
Электрическая схема и перечень оборудования

| № | Обозначение | Наименование | Количество |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6)кВ | 2 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 6 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 6 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 6 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 4 |
| 6 | QF1-QF2 | Автоматический выключатель 16 А | 6 |
| 7 | QF1-QF3 | Автоматический выключатель 10 А | 6 |
| 8 | TA1-TA3 | Трансформатор тока | 6 |
| 9 | SA1-SA4 | Переключатель 380В/16А | 4 |
| 10 | SA2-SA3 | Выключатель 380В/10А | 4 |
| 11 | PI, PR | Счетчик электроэнергии | 2-4 |
| 12 | EK | Резистор подогрева | 4 |
| 13 | BL, KL | Фотореле | 2 |
| 14 | KM | Магнитный пускатель ПМ | 2 |
| 15 | HL | Патрон потолочный Е27 | 2 |
| 16 | V | Вольтметр 0-500В | 2 |
| 17 | XS | Штепсельная розетка 36В | 2 |
| 18 | TV | Понижающий трансформатор 220/36В | 2 |
| 19 | QF1-QFn | Автоматический выключатель (или рубильник с предохранителями) | до 20 |
| 20 | T | Силовой трансформатор** | 2 |
* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.
** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
2КТП-ТК 630 для нефтесервисных объектов Ханты-Мансийска
Для ХМАО одним из характерных вариантов применения 2КТП-ТК являются площадки, связанные с обслуживанием нефтегазовой инфраструктуры.
На территории могут располагаться:
- ремонтные мастерские;
- механические участки;
- склады оборудования;
- насосные установки;
- компрессорные;
- инженерные сооружения;
- административные помещения.
Разделение нагрузки между двумя трансформаторами позволяет сформировать отдельные секции для разных функциональных зон.
Подстанция для ремонтно-механической базы
На ремонтной площадке электроэнергия требуется для оборудования с различными режимами работы.
К основным потребителям могут относиться:
- токарные и фрезерные станки;
- сварочные посты;
- кран-балки;
- испытательные установки;
- компрессоры;
- насосы;
- вентиляция.
При проектировании учитываются пусковые токи и фактическая одновременность работы оборудования.
2КТП-ТК для складского комплекса
Крупный склад техники и промышленных комплектующих может иметь развитую инженерную инфраструктуру.
Электрическая нагрузка включает:
- отопление;
- вентиляцию;
- освещение;
- погрузочную технику;
- зарядное оборудование;
- автоматические ворота;
- ремонтные зоны.
При соответствующей расчетной мощности такая площадка может питаться от двух трансформаторов по 630 кВА.
Подстанция для насосной инфраструктуры
На инженерных объектах существенную часть мощности способны формировать электродвигатели насосного оборудования.
При расчете учитываются:
- мощность агрегатов;
- число рабочих насосов;
- наличие резерва;
- пусковые режимы;
- вспомогательная нагрузка.
Насосные группы могут быть распределены между двумя трансформаторными секциями в соответствии с однолинейной схемой.
2КТП-ТК для компрессорной площадки
Компрессорное оборудование также может создавать заметную электрическую нагрузку.
Кроме самих компрессоров, питание требуется для:
- охлаждения;
- вентиляции;
- насосов;
- автоматики;
- вспомогательных механизмов.
Если объект расположен в конце высоковольтной ветви 6(10) кВ, тупиковая схема 2КТП-ТК может соответствовать его структуре электроснабжения.
Подстанция для нескольких зданий
Одна 2КТП-ТК может обеспечивать группу объектов на общей территории.
Например:
- ремонтный корпус;
- склад;
- инженерный блок;
- мастерскую;
- административное здание.
Высоковольтная линия заканчивается непосредственно на подстанции, а дальнейшее распределение выполняется по стороне 0.4 кВ.
2КТП-ТК для автономной производственной площадки
На отдельной производственной или сервисной территории двухтрансформаторная подстанция может использоваться как основной энергетический узел.
Такое решение позволяет разделить между трансформаторами:
- технологические потребители;
- инженерные установки;
- складскую нагрузку;
- административные системы.
Конкретное распределение зависит от расчетной схемы объекта.
Подстанция при расширении действующей базы
Необходимость новой 2КТП-ТК может возникнуть при развитии существующей территории.
Причинами могут стать:
- строительство нового корпуса;
- расширение ремонтной зоны;
- увеличение складских площадей;
- монтаж насосного оборудования;
- ввод дополнительных компрессоров;
- рост общей электрической нагрузки.
Двухтрансформаторное исполнение позволяет сформировать новые секции для разных групп потребителей.
Условия эксплуатации 2КТП-ТК в ХМАО
Для оборудования, предназначенного для работы в Ханты-Мансийске и ХМАО, исполнение определяется условиями конкретной площадки.
В техническом задании могут задаваться требования к:
- климатическому исполнению;
- температурному диапазону;
- системе обогрева;
- вентиляции;
- конструкции корпуса;
- защите оборудования от внешних воздействий.
Конкретные параметры определяются проектом и условиями эксплуатации.
2КТП-ТК при реконструкции электроснабжения
Подстанция может использоваться при модернизации существующей энергетической инфраструктуры.
Основаниями могут быть:
- износ действующего оборудования;
- увеличение требуемой мощности;
- изменение структуры нагрузки;
- строительство новых зданий;
- перераспределение потребителей.
Новая 2КТП-ТК подбирается с учетом существующих сетей и перспективного развития площадки.
Распределение нагрузки между двумя трансформаторами
В 2КТП-ТК устанавливаются два трансформатора мощностью по 630 кВА.
При проектировании учитываются:
- расчетная мощность каждой секции;
- технологическое назначение потребителей;
- пусковые нагрузки;
- режим одновременной работы;
- возможное расширение объекта.
Суммарная установленная трансформаторная мощность составляет 1260 кВА.
Когда выбирают 2КТП-ТК 630 кВА
Такое исполнение применяется, если проект предусматривает:
- два трансформатора по 630 кВА;
- входное напряжение 6 или 10 кВ;
- распределение электроэнергии на 0.4 кВ;
- две трансформаторные секции;
- тупиковую схему;
- высоковольтную часть с ВНА;
- отсутствие продолжения линии 6(10) кВ после подстанции.
Окончательная конфигурация определяется техническими условиями.
Отличие 2КТП-ТК от 2КТП-П
2КТП-ТК является тупиковой подстанцией с ВНА. Высоковольтная линия заканчивается непосредственно на ней.
2КТП-П относится к проходному типу и применяется там, где сеть 6(10) кВ необходимо продолжить дальше.
Отличие 2КТП-ТК от 2КТП-ТВ
Обе подстанции относятся к тупиковому типу.
Основное различие заключается в высоковольтном исполнении:
- 2КТП-ТК — с ВНА;
- 2КТП-ТВ — без ВНА.
Конкретный вариант выбирается по проектной схеме.
2КТП-ТК 630 и КТП-ТК 630
В однотрансформаторной КТП-ТК устанавливается один трансформатор 630 кВА.
В 2КТП-ТК используются два трансформатора:
- КТП-ТК 630 — установленная мощность 630 кВА;
- 2КТП-ТК 2×630 — установленная мощность 1260 кВА.
Также отличается структура распределения электроэнергии на стороне 0.4 кВ.
Трансформаторы 630 кВА для 2КТП-ТК
Для внутренней перелинковки страницы можно использовать:
- трансформаторы ТМГ 630 кВА;
- трансформаторы ТМ 630 кВА;
- масляные трансформаторы 630 кВА;
- сухие трансформаторы 630 кВА;
- трансформатор 630 кВА.
Это связывает региональную страницу подстанции с разделами трансформаторного оборудования соответствующей мощности.
От чего зависит цена 2КТП-ТК 630 кВА
Стоимость подстанции определяется фактической комплектацией.
На цену влияют:
- тип двух силовых трансформаторов;
- схема РУВН;
- оборудование высоковольтной части с ВНА;
- состав двух РУНН;
- секционирование;
- число отходящих линий;
- устройства защиты;
- системы учета;
- автоматика;
- конструктивное и климатическое исполнение.
Для точного расчета требуется техническое задание или однолинейная схема.
Купить подстанцию 2КТП-ТК 630 кВА в Ханты-Мансийске
УЗЭУ производит тупиковые двухтрансформаторные подстанции 2КТП-ТК 2×630 кВА 10(6)/0.4 кВ с ВНА для нефтесервисных, ремонтных, складских, производственных и инженерных объектов.
Подстанция изготавливается по параметрам конкретного проекта с подбором двух трансформаторов 630 кВА и необходимого оборудования РУВН и РУНН.
Осуществляется поставка 2КТП-ТК 630 кВА в Ханты-Мансийск и другие населенные пункты ХМАО — Югры.
Для подготовки расчета можно направить техническое задание, проект, однолинейную схему или заполненный опросный лист.
