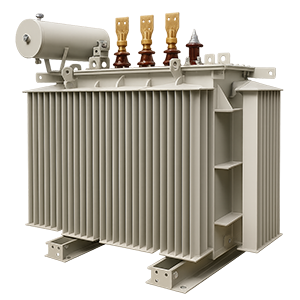

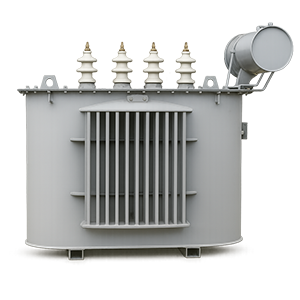

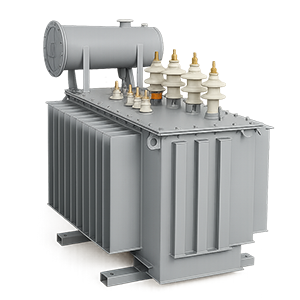

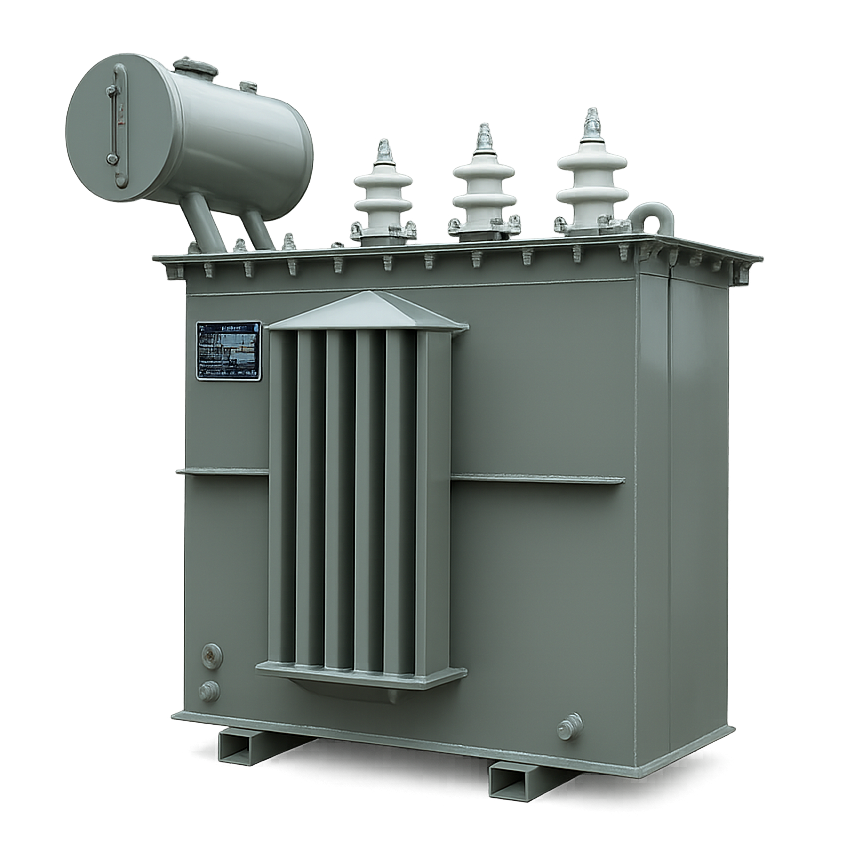

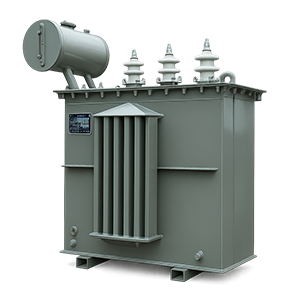

Трансформатор ТМ 160/10(6)/0.4 в Москве

Описание

Трансформатор ТМ160: назначение, особенности и устройство

Трансформаторы ТМ-160 – это мощные масляные устройства, предназначенные для преобразования переменного тока с частотой 50 Гц от высокого напряжения к низкому напряжению и передачи его потребителю. Они рассчитаны на напряжения 6, 10, 20, 27.5 и 35 кВ.

Основное назначение трансформаторов ТМ-160 - это снабжение электроэнергией городских и сельских распределительных сетей, а также трансформаторных подстанций промышленных предприятий.

Особенности эксплуатации трансформаторов ТМ160

Трансформаторы ТМ-160 оснащены масляным охлаждением обмоток. Их можно использовать как в распределительных устройствах открытого типа (ОРУ), так и закрытого типа (ЗРУ). Диапазон рабочих температур от -45°С до +40°С позволяет эксплуатировать оборудование практически во всех климатических зонах России.

Максимальная высота установки трансформатора над уровнем моря – 1000 м. Однако стоит учитывать, что это оборудование не предназначено для эксплуатации в сейсмически активных зонах, а также в местах, где возможны вибрации, тряска и удары. Использование трансформаторов ТМ-160 в агрессивных и взрывоопасных средах также не допускается.

Устройство трансформатора ТМ160

Активная часть трансформатора состоит из стержневого магнитопровода, который собирается из листов холоднокатаной стали.

Поверх магнитопровода, в несколько слоев, уложены обмотки из медного провода. Магнитопровод с обмотками погружен в заполненный трансформаторным маслом бак с гофрированными стенками, обеспечивающими отвод тепла.

Бак трансформатора ТМ-160 - сварной, прямоугольной формы. Внешняя поверхность бака и стенок расширителя покрыта защитным слоем из эмали, цинка или эпоксидно-полимерного состава, защищающего бак от коррозии.

Для удобства транспортировки и подъема трансформатора на крышке бака предусмотрены подъемные пластины и проушины для фиксации транспортных растяжек. Для отбора проб трансформаторного масла в нижней части бака предусмотрен сливной кран. На дне бака также установлены сварные опорные палки с отверстиями для установки колес, необходимых для перемещения трансформатора. При транспортировке оборудование закрепляется с помощью анкерных болтов.

На лицевой части трансформатора ТМ-160 закреплена табличка с паспортными данными оборудования. На крышке трансформатора размещены следующие элементы: термометр, газовое реле, расширитель, съемный ввод и переключатель обмоток.

Термометр предназначен для визуального контроля температуры трансформаторного масла в баке, что позволяет предотвратить перегрев обмоток и обеспечить надлежащее функционирование масла в качестве изолятора. Съемные вводы ВН и НН позволяют заменить фарфоровые изоляторы без необходимости вынимать наружу активную часть трансформатора, погруженную в бак с маслом.

Переключение напряжения

Переключение напряжения в трансформаторе ТМ-160 осуществляется при помощи реечного переключателя. Он рассчитан на 5 положений, позволяющих плавно регулировать напряжение. Переключение производится вращением ручки переключателя в обе стороны, фиксируемой механическими фиксаторами. Переключение напряжения обычно производится при отключенном трансформаторе. В исключительных случаях допускается переключение под нагрузкой.

Безопасность

Установленный на крышке бака расширитель необходим для предотвращения аварийных ситуаций, связанных с изменением объема масла. При повышении температуры окружающей среды объем масла в баке увеличивается, и излишек вытесняется в расширитель. При понижении температуры происходит обратный процесс.

Газовое реле является важным элементом газовой защиты, предотвращающим повреждение обмотки изоляции, пробой бака и утечку масла. Оно имеет две позиции срабатывания. При разложении обмотки в трансформаторном масле происходит выделение газа, на которое срабатывает газовое реле.

На управляющем оборудовании подстанции выпадает сигнальный флажок и срабатывает звуковая сигнализация, оповещающая персонал о проблемах с трансформатором. Сигнальный флажок необходим для визуального контроля оборудования. Резкое понижение уровня масла в баке является недопустимым режимом. В такой ситуации газовое реле срабатывает на отключение трансформатора. На трансформаторах мощностью более 1000 кВА на крышке бака находится выхлопная труба для выброса газа в атмосферу при авариях. Это предотвращает возгорание масла и взрыв трансформатора. Разъемные части бака надежно герметизированы с помощью устойчивого к маслам и бензину композиционного материала. Патрубок, предназначенный для отбора проб масла, пломбируется для предотвращения хищения трансформаторного масла.
