Трансформатор ТМГ 250/10(6)/0,4 в Москве

Описание

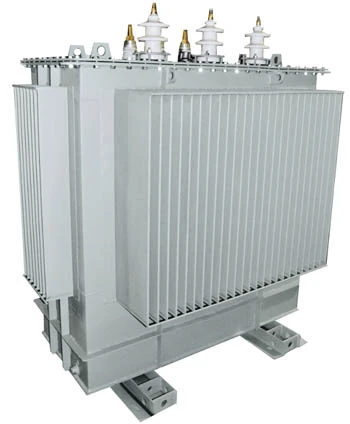

ТМГ 250/10(6)/0,4 — трехфазный силовой масляный трансформатор номинальной мощностью 250 кВА, предназначенный для преобразования напряжения распределительной сети с уровня 10 или 6 кВ до 0,4 кВ. Оборудование применяется в составе трансформаторных подстанций и других энергоузлов для электроснабжения производственных, коммерческих, складских, административных и инженерных объектов.

Для Москвы и Московской области ТМГ 250 кВА может использоваться как при строительстве новых объектов, так и при реконструкции существующих трансформаторных подстанций. Номинал 250 кВА подходит для сравнительно небольших нагрузок или отдельных групп потребителей на территории более крупного комплекса.

При выборе трансформатора необходимо учитывать не только требуемую мощность, но и напряжение питающей сети, фактическую структуру нагрузки, схему подключения, место установки, параметры РУВН и РУНН, присоединительные характеристики и перспективное развитие объекта.

На реконструируемых объектах Москвы особое значение имеют габариты оборудования и монтажные условия. Перед заменой существующего трансформатора желательно проверить размеры трансформаторного отсека, положение вводов, кабельные или шинные соединения и возможность демонтажа старого и установки нового оборудования.

ТМГ 250 можно подобрать в разделе масляные силовые трансформаторы УЗЭУ. Для комплексного решения оборудование может использоваться в составе комплектной трансформаторной подстанции соответствующего исполнения.

Основные параметры ТМГ 250/10(6)/0,4

ТМГ 250 относится к трехфазным силовым масляным трансформаторам для распределительных электрических сетей.

Основные параметры:

• тип — силовой масляный трансформатор ТМГ;
• номинальная мощность — 250 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• количество фаз — 3;
• охлаждение — масляное;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• способ установки — в составе КТП или другого трансформаторного узла;
• дополнительные параметры — по техническому заданию.

Точные электрические, конструктивные и присоединительные характеристики определяются документацией конкретного исполнения.

Технические характеристики

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

Где применяется ТМГ 250 кВА в Москве

Трансформатор мощностью 250 кВА может применяться на объектах с соответствующей расчетной электрической нагрузкой.

В Москве и Московской области оборудование используется для электроснабжения:

• небольших производственных площадок;
• складских объектов;
• административных зданий;
• коммерческой недвижимости;
• технических сооружений;
• инженерной инфраструктуры;
• отдельных групп оборудования;
• реконструируемых подстанций;
• вспомогательных объектов крупных предприятий.

Фактическая применимость определяется проектным расчетом нагрузки.

ТМГ 250/10/0,4

Исполнение ТМГ 250/10/0,4 применяется на объектах с питающей сетью 10 кВ.

Трансформатор преобразует напряжение до уровня 0,4 кВ, после чего электроэнергия через низковольтное распределительное устройство распределяется между конечными потребителями.

Конкретная схема включения определяется проектом трансформаторной подстанции.

ТМГ 250/6/0,4

Для объектов с питающей сетью 6 кВ применяется исполнение ТМГ 250/6/0,4.

Напряжение высокой стороны определяется техническими условиями и фактическими параметрами точки подключения.

При реконструкции необходимо обязательно сверять данный параметр с существующей сетью.

ТМГ 250 для небольшого производственного объекта

На производственной площадке трансформатор мощностью 250 кВА может обеспечивать питание ограниченного количества технологического и инженерного оборудования.

Нагрузку могут формировать:

• станки;
• небольшие технологические линии;
• насосы;
• компрессоры;
• вентиляция;
• автоматика;
• освещение.

При наличии электродвигателей необходимо учитывать их пусковые режимы и реальную одновременность работы.

ТМГ 250 для складского объекта

На складском объекте трансформатор может использоваться для питания:

• освещения;
• вентиляции;
• автоматических ворот;
• подъемного оборудования;
• насосных систем;
• складской автоматики;
• административных помещений.

Если на площадке используется холодильное оборудование или другая энергоемкая техника, ее необходимо учитывать при расчете мощности отдельно.

ТМГ 250 для административного объекта

Для административного здания трансформатор может обеспечивать электроснабжение инженерной инфраструктуры и основных потребителей.

Нагрузку могут формировать:

• освещение;
• вентиляция;
• кондиционирование;
• насосные системы;
• лифтовое оборудование;
• серверная инфраструктура;
• бытовые потребители.

Номинал 250 кВА должен подтверждаться расчетной нагрузкой конкретного объекта.

ТМГ 250 для коммерческого объекта

На коммерческой площадке трансформатор может использоваться для питания торговых, офисных и технических помещений.

При выборе мощности учитываются инженерные системы, освещение, оборудование арендаторов и возможное дальнейшее расширение объекта.

Если состав потребителей может изменяться, перспективную нагрузку желательно предусмотреть заранее.

ТМГ 250 для инженерной инфраструктуры

Трансформатор может использоваться для отдельной группы инженерных потребителей.

К таким нагрузкам относятся:

• насосные установки;
• вентиляционное оборудование;
• системы автоматики;
• электроприводы;
• технические помещения;
• вспомогательные сооружения.

Такой вариант может использоваться как часть более крупного комплекса электроснабжения.

Как определить необходимость мощности 250 кВА

Номинальная мощность трансформатора выбирается на основании расчетной нагрузки.

Необходимо учитывать:

• установленную мощность;
• коэффициенты спроса;
• реальную одновременность;
• пусковые режимы;
• пиковые нагрузки;
• перспективное увеличение потребления.

Если расчетная нагрузка существенно ниже 250 кВА, такой номинал может иметь избыточный запас.

Если потребление близко к номинальной мощности трансформатора, необходимо дополнительно учитывать перспективу подключения новых потребителей.

Электродвигательная нагрузка

При наличии насосов, вентиляторов, компрессоров и других электродвигателей необходимо учитывать особенности их работы.

Важными параметрами являются:

• номинальная мощность двигателя;
• способ запуска;
• количество одновременно работающих агрегатов;
• продолжительность работы;
• сочетание с другими потребителями.

Пусковые режимы должны учитываться в проектном расчете.

ТМГ 250 при новом строительстве

При проектировании нового объекта трансформатор необходимо выбирать вместе со всей системой электроснабжения.

На стадии проекта определяются:

• расчетная нагрузка;
• напряжение внешней сети;
• количество трансформаторов;
• схема РУВН;
• параметры РУНН;
• кабельные трассы;
• категории потребителей;
• перспективное развитие.

Такой подход позволяет технически согласовать все элементы энергоузла.

ТМГ 250 при реконструкции подстанции

При реконструкции действующего объекта необходимо ориентироваться на фактическую конфигурацию подстанции.

Следует проверить:

• напряжение ВН и НН;
• параметры старого трансформатора;
• реальную нагрузку;
• РУВН;
• РУНН;
• кабельные линии;
• шинные соединения;
• габариты трансформаторного отсека;
• положение вводов.

Существующая документация может не полностью соответствовать фактическому состоянию объекта.

Замена существующего трансформатора на ТМГ 250

При замене оборудования необходимо проверить электрическую и механическую совместимость нового трансформатора с существующей подстанцией.

Для технической проработки желательно предоставить:

• паспорт заменяемого трансформатора;
• фотографии оборудования;
• однолинейную схему;
• фактические габариты;
• положение вводов;
• сведения о кабельных или шинных подключениях;
• параметры РУНН.

Это позволяет заранее определить возможный объем монтажных изменений.

Увеличение мощности до 250 кВА

Если ТМГ 250 устанавливается вместо трансформатора меньшего номинала, необходимо проверить не только сам трансформаторный отсек.

Дополнительно анализируются:

• доступная мощность внешней сети;
• питающая линия;
• РУВН;
• коммутационные аппараты;
• кабели;
• РУНН;
• сборные шины;
• отходящие линии.

Увеличение мощности трансформатора до 250 кВА должно быть согласовано со всем энергоузлом.

ТМГ 250 в составе КТП

ТМГ 250 может применяться в составе комплектной трансформаторной подстанции соответствующего класса мощности.

При проектировании необходимо согласовать:

• трансформаторный отсек;
• высоковольтную часть;
• низковольтное распределительное устройство;
• кабельные или шинные соединения;
• габариты;
• эксплуатационный доступ.

Трансформатор и КТП должны рассматриваться как единый электротехнический комплекс.

ТМГ 250 или сухой трансформатор

Для отдельных объектов вместо масляного оборудования могут рассматриваться сухие трансформаторы.

Выбор зависит от:

• места установки;
• конструкции подстанции;
• требований проекта;
• противопожарных решений;
• условий эксплуатации;
• особенностей технического обслуживания.

Сравнивать необходимо не только стоимость оборудования, но и требования к организации всего энергоузла.

ТМГ 250 при наружном размещении

При наружной установке исполнение трансформатора должно соответствовать условиям конкретного объекта.

При проектировании учитываются:

• климатические условия;
• компоновка подстанции;
• электрические присоединения;
• монтажный доступ;
• условия дальнейшей эксплуатации.

Конкретные требования принимаются по проекту и технической документации оборудования.

ТМГ 250 для внутреннего энергоузла

Если масляный трансформатор предполагается размещать внутри сооружения, необходимо учитывать проектные и противопожарные требования к такому решению.

Также проверяются:

• размеры помещения;
• монтажные проемы;
• схема подключения;
• кабельные трассы;
• эксплуатационный доступ;
• возможность доставки и замены оборудования.

Вариант размещения должен быть предусмотрен проектной документацией.

Напряжение 10(6)/0,4 кВ

Обозначение 10(6)/0,4 кВ предусматривает исполнения для распределительных сетей 10 или 6 кВ при напряжении низкой стороны 0,4 кВ.

Конкретный вариант определяется техническими условиями объекта.

Перед заказом необходимо подтвердить фактический класс напряжения высокой стороны.

Схема и группа соединения

Схема и группа соединения трансформатора определяются проектом.

При новом строительстве они выбираются в рамках общей электрической схемы.

При реконструкции необходимо проверить соответствие параметров нового ТМГ действующей сети.

Высоковольтная часть 6 или 10 кВ

РУВН должно соответствовать классу напряжения питающей сети.

При замене трансформатора необходимо проверить:

• высоковольтные кабели;
• коммутационные аппараты;
• параметры защиты;
• схему присоединения;
• фактическое состояние оборудования.

При изменении мощности энергоузла эти элементы должны быть проверены повторно.

РУНН 0,4 кВ

На стороне низкого напряжения ТМГ 250 работает совместно с РУНН.

Необходимо согласовать:

• вводной аппарат;
• сборные шины;
• отходящие линии;
• защитные устройства;
• кабельные подключения;
• распределение нагрузки.

Параметры РУНН должны соответствовать конкретному исполнению трансформатора.

Кабельные и шинные подключения

Способ присоединения трансформатора необходимо определить до производства оборудования.

При проектировании учитываются:

• расположение РУВН;
• расположение РУНН;
• тип существующих подключений;
• кабельные трассы;
• присоединительные размеры;
• условия монтажа.

При реконструкции фактические параметры желательно фиксировать непосредственно на объекте.

Особенности реконструкции объектов в Москве

На действующих площадках Москвы монтажные условия могут быть ограничены существующей застройкой и инженерной инфраструктурой.

Перед заказом необходимо проверить:

• маршрут демонтажа старого оборудования;
• возможность подачи нового трансформатора;
• размеры ворот и проемов;
• внутренние проезды;
• расположение инженерных коммуникаций;
• возможность работы грузоподъемной техники.

Это особенно важно, если оборудование устанавливается на эксплуатируемом объекте без существенного изменения строительной части.

Размещение ТМГ 250 на территории предприятия

Место установки необходимо выбирать с учетом подключения к внешней сети и расположения основных потребителей 0,4 кВ.

Следует предусмотреть:

• доступ для транспорта;
• возможность разгрузки;
• эксплуатационный доступ;
• кабельные трассы;
• возможность последующей замены оборудования.

Для новой площадки эти вопросы желательно решать одновременно с генеральной схемой объекта.

Климатические условия Москвы

При эксплуатации ТМГ 250 в Москве и Московской области необходимо учитывать фактические условия размещения оборудования и выбранное климатическое исполнение.

Точные допустимые температурные диапазоны и эксплуатационные ограничения принимаются по документации конкретного исполнения трансформатора.

Монтаж ТМГ 250

До поставки трансформатора необходимо подготовить строительную и электротехническую часть объекта.

Следует проверить:

• основание;
• трансформаторный отсек;
• РУВН;
• РУНН;
• кабельные трассы;
• систему заземления;
• монтажные проезды;
• место разгрузки.

Конкретный состав работ определяется проектом.

Техническое обслуживание

Размещение трансформатора должно обеспечивать возможность дальнейшего обслуживания.

Необходимо предусмотреть доступ для:

• визуального осмотра;
• диагностики;
• контроля соединений;
• регламентных работ;
• ремонта;
• возможной последующей замены.

Эксплуатационный доступ необходимо учитывать еще при проектировании подстанции.

Перспективное увеличение нагрузки

При выборе ТМГ 250 необходимо учитывать возможное развитие объекта.

В будущем могут подключаться:

• новое производственное оборудование;
• дополнительные инженерные системы;
• складские помещения;
• насосы;
• вентиляция;
• административные площади.

Если перспективные подключения известны, их желательно учитывать при первоначальном выборе мощности.

Доставка ТМГ 250 в Москву

Перед отгрузкой необходимо согласовать точный адрес и условия доставки оборудования.

Следует заранее проверить:

• возможность подъезда грузового транспорта;
• ограничения по въезду;
• внутренние проезды;
• место разгрузки;
• возможность использования грузоподъемной техники;
• маршрут перемещения трансформатора до места монтажа.

Для объектов в плотной городской застройке логистику желательно прорабатывать заранее.

Поставка ТМГ 250 по Московской области

При поставке трансформатора на объект Московской области необходимо учитывать расположение площадки, состояние подъездных дорог и условия разгрузки.

Для строящихся объектов важно также проверить готовность внутриплощадочных дорог и места установки к моменту поступления оборудования.

Какие данные нужны для подбора ТМГ 250 в Москве

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 250 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• технические условия;
• однолинейную схему;
• расчетную нагрузку;
• место установки;
• климатические требования;
• присоединительные параметры;
• требования к комплектации;
• дополнительные условия проекта.

При реконструкции желательно дополнительно предоставить паспорт существующего оборудования, фотографии, фактические габариты и сведения о действующих присоединениях.

Цена ТМГ 250 в Москве

Стоимость ТМГ 250/10(6)/0,4 определяется конкретным техническим исполнением.

На цену влияют:

• напряжение высокой стороны;
• схема и группа соединения;
• конструктивное исполнение;
• климатические требования;
• дополнительные опции;
• комплект поставки;
• условия доставки.

Для подготовки точного коммерческого предложения рекомендуется предоставить техническое задание, проект, спецификацию или опросный лист.

Купить ТМГ 250/10(6)/0,4 в Москве

УЗЭУ осуществляет производство и поставку трансформаторов ТМГ 250/10(6)/0,4 в Москву и Московскую область для промышленных, складских, коммерческих, административных, технических и инженерных объектов.

Трансформатор мощностью 250 кВА может использоваться при строительстве новой КТП, реконструкции действующей подстанции или замене существующего силового трансформатора.

Для подготовки технического и коммерческого предложения рекомендуется предоставить технические условия, однолинейную схему, класс напряжения высокой стороны, расчетную нагрузку и требования к исполнению.

При реконструкции дополнительно желательно направить паспорт и фотографии существующего оборудования, габариты трансформаторного отсека и фактические присоединительные характеристики. Это позволит подобрать ТМГ 250/10(6)/0,4 с учетом параметров сети, нагрузки и особенностей конкретного объекта в Москве и Московской области.
