Камеры КСО-366: назначение и особенности

Сборные камеры одностороннего обслуживания серии КСО-366 предназначены для использования в электрических сетях переменного тока с частотой 50/60 Гц и напряжением 6/10 кВ. Они применяются в системах с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО формируются распределительные устройства (РП), обеспечивающие прием и распределение электроэнергии. Принцип работы камер определяется конфигурацией главных и вспомогательных цепей.

Внешний вид и габариты

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1;
• Минимальная температура окружающей среды -40 °С;
• Высота над уровнем моря не превышает 1000 м;
• Окружающая среда должна быть невзрывоопасной, без агрессивных газов и паров, которые могут разрушать металл или изоляцию.

Основные технические характеристики

Комплектация

• Выключатели нагрузки ВНА-10(6)/630
• Разъединители РВЗ на 630, 1000 А с приводами ПР-10;
• Трансформаторы тока типа ТОЛ-10(6), ТПОЛ-10(6);
• Трансформаторы напряжения типа НОЛ, ЗНОЛ, ЗхЗНОЛ;
• Предохранители типа ПКТ10(6), ПКН10(6);
• Ограничители перенапряжений типа ОПН-10, ОПН-6;

Конструкция

КСО представляет собой сварную конструкцию из гнутых стальных профилей. Внутри размещается аппаратура главных цепей, а на фасаде коробки — аппаратура вспомогательных цепей, приводы выключателей и разъединителей. Доступ в камеру обеспечивается двумя дверями. Нижняя дверца оснащена смотровым окном, позволяющим осмотреть зону силового трансформатора, разрядников и кабельных соединений.

Камеры оснащены устройством для установки лампы внутреннего освещения (лампы накаливания 36 В), что позволяет безопасно заменить перегоревшую лампу без снятия напряжения. Сборные шины камер имеют с фасада сетчатые или сплошные ограждения со смотровым окном. Вся аппаратура, установленная в камере, подлежит заземлению. Дверь, в случае установки приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры, в нижней части, имеется шинка заземления, предназначенная для присоединения элементов к заземленному корпусу. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.

Камеры КСО-366 с кабельными вводами допускают концевую разделки одного трехфазного кабеля сечением до 240 мм². Для предотвращения ошибочных действий при обслуживании и ремонте в камерах предусмотрены блокировки:

Системы блокировок

1. Два герконовых блокиратора предотвращают любые операции с шинным и линейным разъединителями при включенном выключателе. Также, блокираторы не позволяют включить выключатель при разомкнутых разъединителях;
2. Включение заземляющих ножей при включенных главных ножах предотвращает механические блокировки разъединителей, а также исключает возможность включения главных ножей при включенных заземляющих ножах;
3. Камеры КСО-366 оснащены кнопкой аварийного ручного отключения выключателя;
4. Предусмотрена возможность управления выключателем при помощи аккумуляторной батареи =12..24 В (автомобильной) или блока автономного включения ШАП-24УЗ;
5. В переходных режимах управление выключателем может осуществляться за счет питания цепей управления от токовых цепей.

Заземление

Коробку КСО-камеры можно приваривать к заземленным металлоконструкциям. Зажим заземления, расположенный на фасаде КСО, позволяет присоединять к заземленному корпусу элементы, требующих временного заземления.

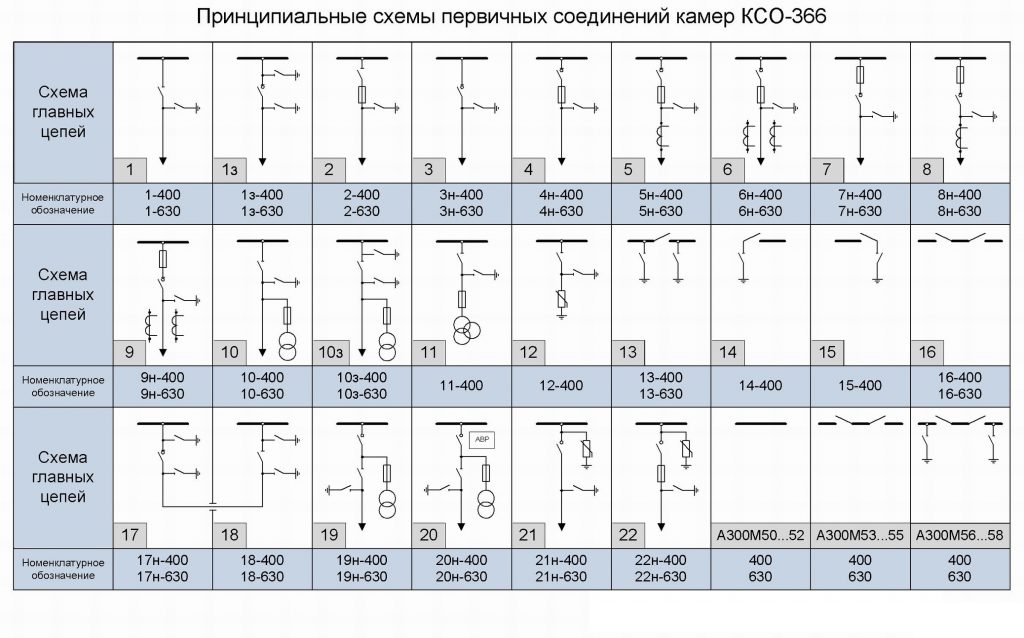

Схемы главных цепей
