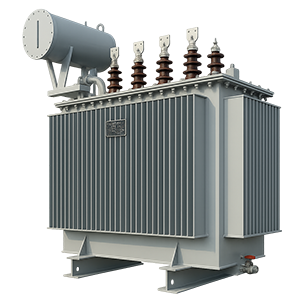

Трансформатор ТМ 40/10(6)/0.4 в Новосибирске
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Трансформатор ТМ 40: назначение
Трансформаторы ТМ 40 – это трехфазные, двухобмоточные устройства с естественным масляным охлаждением и переключением без возбуждения. Они предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и объектов потребления электроэнергии. Трансформаторы ТМ применяются в районах с умеренным и умеренно-холодным климатом.
Условия эксплуатации трансформатора ТМ 40
Трансформаторы рассчитаны на работу в условиях умеренного (от + 40 до – 45 °С) или умеренно–холодного (от + 40 до – 60 °С) климата. Допустимая высота над уровнем моря – не более 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары, которые могут снизить параметры оборудования. Запрещается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям и ударам.
Конструкция масляного трансформатора ТМ 40
Трансформатор включает в себя активную часть, переключатель, бак, крышку с вводами ВН и НН, расширитель с воздухоосушителем (встроенным или вынесенным) и термосифонный фильтр (только для трансформаторов с объемом масла 1000 кг и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН оснащены регулировочными отводами, расположенными в последних слоях обмотки. При изготовлении обмоток используется блочная намотка (обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется с помощью ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН. Бак трансформатора – это сварная металлическая конструкция овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака расположены пластина заземления и пробка для слива масла. Конструкция пробки позволяет отбирать пробу масла при частичном ее отвинчивании. К днищу бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположен привод переключателя с указателем положений, вводы ВН и НН, расширитель. Для герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток ВН и НН: алюминий, медь. **Основные параметры:** * Номинальное высшее напряжение (6, 10 кВ)±2х2,5% * Номинальное низшее напряжение: 0,4; 0,69; 3,15; 6,3; 10,5 кВ * Номинальное значение климатических факторов: У1, УХЛ1 по ГОСТ 15150 * Охлаждение: М (естественное) * Степень защиты: IP00 * Срок службы: 30 лет
Особенности
Внутренний объем силовых трансформаторов ТМ сообщается с окружающей средой. Изменения объема масла, связанные с перепадами температур в процессе работы, компенсируются за счет объема расширителя. Для удобства эксплуатации расширитель снабжен маслоуказателем, воздухоосушителем с сорбентом и оснащен пробкой в месте залива масла.
Технические характеристики
| Номинальная мощность трансформаторов, кВА | Потери холостого хода | Потери короткого замыкания | Ток холостого хода, % | Ток короткого замыкания, % |
|---|---|---|---|---|
| ТМ-25 | 120 | 600 | 3,2 | 4,5 |
| ТМ-40 | 160 | 880 | 3 | 4,5 |
| ТМ-63 | 230 | 1200 | 2,8 | 4,5 |
| ТМ-100 | 320 | 1970 | 2,6 | 4,5 |
| ТМ-160 | 460 | 2650 | 2,4 | 4,7 |
| ТМ-250 | 650 | 3100 | 2,3 | 4,5 |
| ТМ-400 | 830 | 5500 | 2,1 | 4,5 |
| ТМ-630 | 1050 | 7600 | 2 | 5,5 |
| ТМ-1000 | 1550 | 10200 | 1,8 | 5,5 |
| ТМ-1250 | 1950 | 13000 | 1,5 | 5,5 |
| ТМ-1600 | 2050 | 16000 | 1,3 | 5,5 |
Габаритно-весовые характеристики
| Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
|---|---|---|
| ТМ-25 | 800 х 430 х 970 | 320 |
| ТМ-40 | 840 х 450 х 1075 | 430 |
| ТМ-63 | 1045 х 500 х 1375 | 510 |
| ТМ-100 | 1090 х 770 х 1560 | 760 |
| ТМ-160 | 1150 х 820 х 1580 | 985 |
| ТМ-250 | 1560 х 930 х 1670 | 1500 |
| ТМ-400 | 1750 х 1050 х 1780 | 1890 |
| ТМ-630 | 1930 х 1180 х 1910 | 2105 |
| ТМ-1000 | 2080 х 1290 х 2150 | 3450 |
| ТМ-1250 | 2130 х1290 х 2250 | 3850 |
| ТМ-1600 | 2175 х 1290 х 2430 | 4500 |
Доставка продукции
Мы предлагаем нашим клиентам несколько вариантов получения Трансформатор ТМ 40/10(6)/0.4:
- Доставка манипулятором в Екатеринбурге и Свердловской области
- Отправка автотранспортом (догрузом) через транспортную компанию по России и СНГ
- Самовывоз. Погрузка осуществляется нашими силами и техникой. Самовывоз производится с нашего склада по предварительной договоренности.
Для получения заказа необходимо предоставить следующие документы:
- Личный документ, удостоверяющий личность
- Доверенность, подтверждающую право получения товара по счету
Требования к транспорту, предоставляемому для погрузки:
- Наличие открытого верха (снимаемого тента), поскольку погрузка товара осуществляется сверху
- Наличие узлов крепления для стяжки оборудования в кузове
- Деревянный пол в кузове
Даем гарантию на всю продукцию до 5 лет. Гарантийный срок эксплуатации составляет 25 лет. Также прилагается вся техническая документация, включающая сертификат соответствия и техпаспорт на продукцию.
