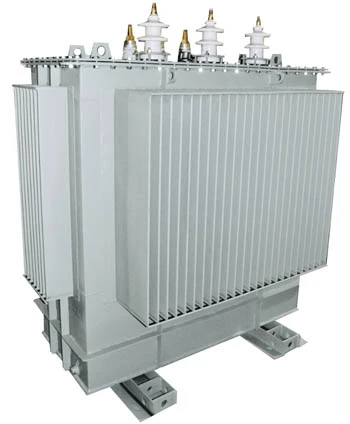

Трансформатор ТМГ 1600/10(6)/0.4 кВ в Новосибирске

Описание

ТМГ 1600/10(6)/0.4 кВ — трехфазный силовой масляный трансформатор герметичного исполнения мощностью 1600 кВА, предназначенный для преобразования напряжения 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы этой серии применяются в распределительных сетях объектов с высокой электрической нагрузкой и могут устанавливаться как отдельно, так и в составе комплектных трансформаторных подстанций.

Для Новосибирска и Новосибирской области ТМГ 1600 кВА может использоваться при строительстве новых энергоузлов, реконструкции существующих систем электроснабжения, увеличении мощности объектов и замене действующего трансформаторного оборудования.

Герметичное исполнение позволяет исключить непосредственный контакт трансформаторного масла с окружающим воздухом. Температурные изменения объема масла компенсируются конструкцией бака, что является одной из характерных особенностей серии ТМГ.

УЗЭУ поставляет трансформаторы ТМГ 1600/10(6)/0.4 кВ в Новосибирск и по Новосибирской области с подбором оборудования по техническому заданию, проекту, спецификации или однолинейной схеме.

Комплектация трансформатора ТМГ 1600 кВА

Состав оборудования зависит от конкретного исполнения и требований проекта. В комплектацию могут входить:

• силовой трансформатор ТМГ 1600 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• герметичный бак;
• трансформаторное масло;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния масла;
• заземляющие элементы;
• транспортировочные приспособления;
• паспорт оборудования;
• руководство по эксплуатации;
• комплект сопроводительной документации.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительное оснащение определяются техническим заданием.

Технические характеристики

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

ТМГ 1600 кВА для сети 10/0.4 кВ

Исполнение ТМГ 1600/10/0.4 кВ применяется на объектах, где питание осуществляется от сети 10 кВ.

Электроэнергия поступает на высоковольтную сторону трансформатора, преобразуется до 0.4 кВ и далее направляется в низковольтное распределительное устройство.

После этого мощность распределяется между подключенными потребителями.

ТМГ 1600 кВА для сети 6/0.4 кВ

Для объектов с питающей сетью 6 кВ используется ТМГ 1600/6/0.4 кВ.

В этом случае оборудование высокой стороны, включая РУВН и коммутационную аппаратуру, должно соответствовать классу напряжения 6 кВ.

Выбор конкретного исполнения определяется техническими условиями подключения.

ТМГ 1600 для объектов Новосибирска

Мощность 1600 кВА может быть востребована на объектах со значительной нагрузкой на стороне 0.4 кВ.

Оборудование может применяться для электроснабжения:

• производственных предприятий;
• промышленных площадок;
• складских комплексов;
• логистических объектов;
• коммерческой недвижимости;
• инженерной инфраструктуры;
• технологического оборудования;
• распределительных энергоузлов.

Конкретная применимость определяется расчетом нагрузки.

Основные параметры ТМГ 1600/10(6)/0.4 кВ

К базовым характеристикам относятся:

• номинальная мощность — 1600 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный;
• исполнение — герметичное;
• серия — ТМГ.

Дополнительные параметры зависят от конкретного исполнения.

Подбор мощности ТМГ 1600 кВА

Выбор трансформатора должен выполняться по результатам электротехнического расчета.

Учитываются:

• установленная мощность оборудования;
• расчетная полная нагрузка;
• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые токи;
• характер нагрузки;
• режим работы объекта;
• перспектива увеличения мощности.

Такой подход позволяет определить, соответствует ли номинал 1600 кВА фактическим потребностям.

ТМГ 1600 и РУНН 0.4 кВ

После преобразования напряжения электроэнергия поступает в низковольтное распределительное устройство.

В состав РУНН могут входить:

• вводной автоматический выключатель;
• шинная система;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы учета;
• измерительные устройства;
• элементы автоматики.

Параметры низковольтной части рассчитываются одновременно с силовым трансформатором.

Особенности герметичного исполнения

Серия ТМГ отличается герметичной конструкцией масляной системы.

К основным особенностям относятся:

• герметизированный бак;
• отсутствие традиционного расширителя;
• отсутствие прямого контакта масла с наружным воздухом;
• компенсация температурных изменений объема масла конструкцией бака.

Конкретные конструктивные характеристики зависят от исполнения оборудования.

Трансформаторное масло в ТМГ

Масло выполняет одновременно изоляционную и охлаждающую функцию.

Оно обеспечивает:

• электрическую изоляцию активной части;
• отвод тепла от обмоток;
• охлаждение магнитопровода;
• передачу тепла к поверхности бака.

Состояние масляной системы является важной частью эксплуатации силового трансформатора.

ТМГ 1600 при новом строительстве

При проектировании нового объекта трансформатор выбирается как часть всей системы электроснабжения.

Необходимо определить:

• напряжение питающей сети;
• расчетную мощность;
• количество трансформаторов;
• тип подстанции;
• схему РУВН;
• параметры РУНН;
• число отходящих линий;
• предполагаемые режимы эксплуатации.

После этого формируется техническая спецификация.

ТМГ 1600 при реконструкции подстанции

Трансформатор может применяться при модернизации действующего энергоузла.

Причинами реконструкции могут быть:

• увеличение нагрузки;
• расширение объекта;
• подключение новых потребителей;
• физический износ существующего трансформатора;
• изменение схемы электроснабжения;
• модернизация распределительных устройств.

При этом необходимо проверить совместимость нового трансформатора с существующей системой.

Замена существующего трансформатора на ТМГ 1600

При замене оборудования важно сопоставить не только номинальную мощность.

Проверяются:

• напряжение ВН и НН;
• схема и группа соединения;
• диапазон регулирования;
• габариты;
• положение вводов;
• присоединительные размеры;
• параметры шин;
• сечения кабелей;
• условия размещения.

Если имеется паспорт действующего трансформатора, его данные желательно использовать при подборе.

ТМГ 1600 и ТМ 1600

Обе серии относятся к силовым масляным трансформаторам.

Основное различие связано с конструкцией масляной системы:

• ТМГ 1600 — герметичное исполнение;
• ТМ 1600 — традиционное масляное исполнение с иной системой компенсации объема масла.

При выборе учитываются требования проекта и конструкция подстанции.

ТМГ 1600 и ТМЗ 1600

ТМЗ также представляет собой масляный силовой трансформатор, но отличается от ТМГ устройством бака и системой защиты масла.

При сравнении учитываются:

• конструктивное исполнение;
• условия эксплуатации;
• габариты;
• требования к обслуживанию;
• параметры подстанции.

Выбор определяется проектом.

ТМГ 1600 и сухие трансформаторы ТСЗ/ТСЛ

Альтернативой масляному исполнению в части проектов могут быть сухие трансформаторы.

ТМГ 1600 использует масло в качестве изоляционной и охлаждающей среды.

ТСЗ/ТСЛ 1600 относятся к сухим трансформаторам.

При выборе учитываются:

• условия размещения;
• требования к пожарной безопасности;
• вентиляция;
• эксплуатационные ограничения;
• конструкция подстанции.

ТМГ 1600 в составе КТП-П

Трансформатор может использоваться в составе проходной комплектной подстанции соответствующей мощности.

Для внутренней перелинковки релевантна страница КТП-П 1600 кВА.

Совместимость оборудования определяется электрической схемой, габаритами и компоновкой трансформаторного отсека.

ТМГ 1600 в составе КТП-ТК

Для тупиковой схемы с соответствующим высоковольтным исполнением может использоваться КТП-ТК 1600 кВА.

При проектировании согласуются:

• трансформатор;
• РУВН;
• РУНН;
• коммутационная аппаратура;
• кабельные подключения.

ТМГ 1600 в КТП-ТВ

В зависимости от схемы объекта ТМГ 1600 может применяться и в составе КТП-ТВ 1600 кВА.

Выбор конкретного типа подстанции определяется проектом и требованиями к высоковольтной части.

ТМГ 1600 в утепленной КТПБ

Для объектов, где требуется дополнительная тепловая защита оборудования, трансформатор может устанавливаться в составе утепленной КТПБ из сэндвич-панелей.

При проектировании учитываются:

• размеры трансформатора;
• тепловыделение;
• вентиляция;
• расположение вводов;
• доступ к оборудованию;
• параметры РУНН;
• температурный режим.

Для перелинковки можно использовать страницу КТПБ 1600–2500 кВА.

Один трансформатор ТМГ 1600 кВА

В однотрансформаторной схеме установленная мощность составляет:

1600 кВА.

Такой вариант применяется при соответствующей расчетной нагрузке и принятой структуре электроснабжения.

Два трансформатора ТМГ 1600 кВА

В двухтрансформаторной подстанции могут использоваться два трансформатора по 1600 кВА.

Суммарная установленная трансформаторная мощность составляет:

2 × 1600 кВА = 3200 кВА.

Для такой схемы дополнительно прорабатываются:

• секционирование РУНН;
• распределение нагрузки;
• режимы работы трансформаторов;
• взаимосвязь секций;
• схема резервирования в соответствии с проектом.

ТМГ 1600 при увеличении мощности объекта

Установка трансформатора 1600 кВА может рассматриваться при модернизации объекта с растущей нагрузкой.

Перед увеличением мощности необходимо оценить:

• возможности питающей линии;
• параметры РУВН;
• пропускную способность кабелей;
• характеристики шин;
• номиналы автоматических выключателей;
• перспективную нагрузку.

Замена трансформатора может потребовать модернизации связанных элементов системы.

Связанное оборудование

Для внутренней SEO-перелинковки страницу целесообразно связать с разделами:

• ТМ 1600 кВА;
• ТМЗ 1600 кВА;
• ТМГ 2500 кВА;
• ТСЗ 1600 кВА;
• ТСЛ 1600 кВА;
• масляные трансформаторы;
• сухие трансформаторы;
• КТП-П 1600 кВА;
• КТП-ТК 1600 кВА;
• КТП-ТВ 1600 кВА;
• 2КТП 2×1600 кВА;
• утепленные КТПБ 1600–2500 кВА.

Так региональная страница ТМГ 1600 связывается с другими релевантными разделами каталога УЗЭУ.

От чего зависит цена ТМГ 1600 кВА

Стоимость оборудования определяется его техническим исполнением.

На цену могут влиять:

• напряжение 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• исполнение вводов;
• дополнительное оснащение;
• приборы контроля;
• требования проекта;
• комплект поставки;
• условия доставки.

Точная стоимость рассчитывается после согласования основных технических параметров.

Купить трансформатор ТМГ 1600/10(6)/0.4 кВ в Новосибирске

УЗЭУ поставляет герметичные масляные трансформаторы ТМГ 1600 кВА 10(6)/0.4 кВ для нового строительства, реконструкции подстанций, увеличения мощности объектов и замены существующего силового оборудования.

Трансформатор может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных блочных подстанций КТПБ.

Осуществляется поставка ТМГ 1600/10(6)/0.4 кВ в Новосибирск и по Новосибирской области.

Для подготовки расчета можно предоставить техническое задание, проект, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры требуемого оборудования.
