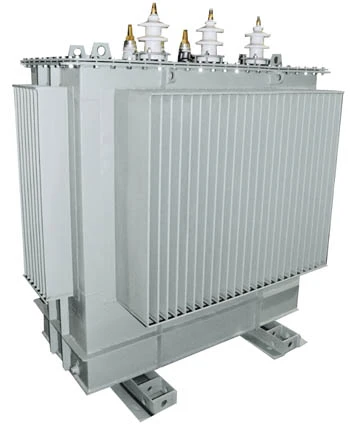

Трансформатор ТМГ 630/10(6)/0,4 кВ в Новосибирске

Описание

Трансформатор ТМГ 630 кВА — трехфазный масляный силовой трансформатор герметичного исполнения, предназначенный для преобразования напряжения 10 или 6 кВ до 0,4 кВ. Оборудование применяется в системах электроснабжения промышленных предприятий, производственных площадок, складских и логистических комплексов, инженерной инфраструктуры и комплектных трансформаторных подстанций.

Для Новосибирска и Новосибирской области ТМГ 630 может использоваться как на новых объектах, так и при реконструкции действующих энергоузлов. Для региона актуальны производственные, транспортно-логистические и технические площадки, где нагрузка формируется электроприводами, насосами, компрессорами, вентиляцией, отоплением, освещением и автоматизированным оборудованием.

Номинальная мощность 630 кВА должна подтверждаться расчетом. При выборе учитываются фактический режим потребления, пусковые токи, коэффициенты спроса и одновременности, необходимый резерв и перспектива расширения объекта.

Серия ТМГ относится к масляным силовым трансформаторам УЗЭУ. Ее ключевая конструктивная особенность — герметичное исполнение масляной системы. Конкретные электрические и конструктивные параметры определяются проектом или техническим заданием.

УЗЭУ осуществляет производство и поставку ТМГ 630/10(6)/0,4 кВ в Новосибирск и по Новосибирской области для нового строительства, реконструкции и замены существующего оборудования.

Основные параметры ТМГ 630 кВА

Базовые характеристики:

• тип — трехфазный масляный силовой трансформатор;
• исполнение — герметичное;
• номинальная мощность — 630 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• назначение — преобразование электрической энергии;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• конструктивное исполнение — по техническому заданию;
• дополнительная комплектация — при необходимости.

Точные характеристики конкретного ТМГ 630 необходимо согласовывать перед изготовлением.

Технические характеристики

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5



Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

Где применяется ТМГ 630 кВА в Новосибирске

Трансформатор данного номинала может использоваться на объектах с различным характером электрической нагрузки.

Основные варианты применения:

• промышленные предприятия;
• производственные цеха;
• технические базы;
• складские комплексы;
• логистические центры;
• инженерные сооружения;
• административно-производственные здания;
• комплектные трансформаторные подстанции.

Для Новосибирска характерно сочетание промышленной и крупной транспортно-логистической инфраструктуры. Поэтому ТМГ 630 может использоваться как для технологической нагрузки, так и для питания складских, инженерных и вспомогательных систем.

Окончательная возможность применения трансформатора определяется расчетной мощностью конкретного объекта.

ТМГ 630 10/0,4 кВ

Исполнение ТМГ 630 10/0,4 кВ используется в сетях с напряжением высокой стороны 10 кВ.

На данный класс напряжения должны быть рассчитаны:

• первичная обмотка трансформатора;
• высоковольтные кабели;
• коммутационная аппаратура;
• устройства защиты;
• распределительное оборудование.

После преобразования электроэнергия поступает в сеть 0,4 кВ и далее распределяется между низковольтными потребителями.

При новом строительстве параметры ВН определяются техническими условиями подключения. При реконструкции учитывается фактическая схема существующего энергоузла.

ТМГ 630 6/0,4 кВ

Для сетей 6 кВ применяется исполнение ТМГ 630 6/0,4 кВ.

В этом случае необходимо обеспечить соответствие классу 6 кВ для всей высоковольтной части:

• питающего кабеля;
• распределительных ячеек;
• коммутационной аппаратуры;
• устройств защиты;
• подключения трансформатора.

Исполнение 6 или 10 кВ выбирается на основании проектных параметров, а не как взаимозаменяемая характеристика.

Как определить необходимую мощность

Мощность 630 кВА должна соответствовать расчетной полной нагрузке объекта.

При подборе учитываются:

• установленная мощность потребителей;
• коэффициенты спроса;
• одновременность работы оборудования;
• пусковые токи электродвигателей;
• технологические режимы;
• сезонные нагрузки;
• эксплуатационный резерв;
• возможное расширение объекта.

Для производственных и технических площадок особенно важна двигательная нагрузка. Одновременный запуск насосов, компрессоров или других мощных механизмов может существенно влиять на режим работы трансформатора.

Поэтому выбор номинала должен выполняться с учетом не только средней, но и максимальной нагрузки.

ТМГ 630 для промышленных предприятий

На производственном объекте трансформатор может обеспечивать питание:

• технологических линий;
• станочного оборудования;
• электроприводов;
• насосных агрегатов;
• компрессоров;
• систем вентиляции;
• отопления;
• освещения;
• административных помещений.

Для предприятий с несколькими сменами необходимо учитывать продолжительный режим загрузки оборудования.

Если предполагается дальнейшее увеличение производственных мощностей, резерв следует оценивать на стадии проектирования.

ТМГ 630 для складской и логистической инфраструктуры

В Новосибирске трансформатор 630 кВА может использоваться для электроснабжения складских и логистических объектов.

В структуру нагрузки могут входить:

• освещение складов;
• вентиляция;
• отопление;
• автоматизированные системы хранения;
• погрузочное оборудование;
• насосы;
• системы безопасности;
• административные помещения.

При проектировании нового логистического комплекса рекомендуется учитывать возможное увеличение площади и подключение дополнительного оборудования.

ТМГ 630 для инженерных и технических объектов

На объектах инженерной инфраструктуры трансформатор может обеспечивать питание насосных установок, вентиляции, автоматизированных систем, технических помещений и вспомогательного оборудования.

Для таких потребителей важно учитывать не только суммарную мощность, но и продолжительность режима работы.

При круглосуточной эксплуатации необходимо отдельно оценивать:

• постоянную нагрузку;
• резерв;
• пусковые токи;
• режим работы оборудования;
• условия обслуживания.

ТМГ 630 в составе КТП

Одно из основных применений ТМГ 630 — установка в составе комплектной трансформаторной подстанции.

При подборе КТП необходимо согласовать:

• размеры трансформатора;
• напряжение ВН;
• напряжение НН;
• расположение выводов;
• способ подключения;
• габариты трансформаторного отсека;
• высоковольтную часть;
• РУНН.

Подстанция должна быть рассчитана на конкретное исполнение ТМГ 630. Совпадение мощности само по себе не гарантирует конструктивную совместимость оборудования.

Однотрансформаторная подстанция с ТМГ 630

В однотрансформаторной КТП используется один трансформатор мощностью 630 кВА.

Такая конфигурация может применяться на производственных, складских, коммунальных и инфраструктурных объектах, если соответствует проектной схеме.

При подборе учитываются:

• расчетная нагрузка;
• параметры внешней сети;
• количество отходящих линий;
• конфигурация РУНН;
• требования к резервированию.

Конкретное исполнение КТП определяется проектом объекта.

Два ТМГ 630 в двухтрансформаторной схеме

В двухтрансформаторной подстанции могут устанавливаться два ТМГ по 630 кВА.

Их суммарная установленная трансформаторная мощность составляет 1260 кВА.

При этом возможны разные режимы:

• разделение потребителей по двум секциям;
• резервирование;
• секционирование;
• различная загрузка трансформаторов.

Фактическая рабочая мощность зависит от всей электрической схемы и режима эксплуатации объекта.

Высоковольтная часть 6 или 10 кВ

ТМГ 630 подключается к высоковольтному оборудованию соответствующего класса напряжения.

В зависимости от проекта могут применяться:

• КСО;
• КРУ;
• КРУН;
• отдельные высоковольтные ячейки;
• другие совместимые решения.

При проектировании учитываются схема коммутации, параметры внешней сети, защитная аппаратура и расчетные токи короткого замыкания.

Если трансформатор приобретается для реконструкции, существующую высоковольтную часть необходимо проверить до заказа.

РУНН 0,4 кВ

После преобразования напряжения электроэнергия поступает в распределительное устройство 0,4 кВ.

При его подборе учитываются:

• расчетный ток;
• вводной автоматический выключатель;
• параметры сборных шин;
• количество отходящих линий;
• сечения кабелей;
• токи короткого замыкания;
• селективность защит.

Если новый ТМГ 630 устанавливается взамен трансформатора меньшей мощности, старое РУНН может не соответствовать новым токовым нагрузкам.

В таком случае необходима проверка и при необходимости модернизация низковольтной части.

Герметичная конструкция ТМГ

Ключевое отличие серии ТМГ связано с герметичной масляной системой.

Это конструктивное решение учитывается при:

• размещении оборудования;
• проектировании трансформаторного отсека;
• эксплуатации;
• техническом обслуживании;
• подборе дополнительного оборудования.

При этом конкретные габариты, конструкция и технические параметры зависят от исполнения трансформатора.

Поэтому при проектировании новой или реконструкции существующей КТП необходимо ориентироваться на документацию конкретной модели.

ТМГ 630 и ТМ 630

ТМГ можно сравнивать с ТМ той же мощности.

Оба типа оборудования входят в категорию масляных силовых трансформаторов, однако отличаются конструктивным исполнением масляной системы.

При выборе между ними учитываются:

• требования проекта;
• условия установки;
• обслуживание;
• конструкция КТП;
• габариты;
• эксплуатационные особенности;
• стоимость.

Одинаковый номинал 630 кВА не означает полной взаимозаменяемости.

ТМГ 630 или сухой трансформатор

На некоторых объектах вместо масляного оборудования может применяться сухой силовой трансформатор.

При сравнении необходимо учитывать:

• место установки;
• тип КТП или помещения;
• вентиляцию;
• условия эксплуатации;
• требования к обслуживанию;
• особенности строительной части;
• стоимость комплексного решения.

Оптимальный вариант определяется проектом конкретного объекта.

Замена существующего трансформатора на ТМГ 630

При реконструкции необходимо убедиться в электрической и конструктивной совместимости нового трансформатора с существующей инфраструктурой.

Желательно предоставить:

• паспорт заменяемого трансформатора;
• его мощность;
• напряжения ВН и НН;
• схему и группу соединения;
• габариты;
• положение выводов;
• фотографии;
• параметры трансформаторного отсека.

Эти данные позволяют заранее определить необходимость каких-либо изменений при монтаже.

Переход с ТМ на ТМГ 630

Если вместо существующего ТМ планируется использовать ТМГ такой же мощности, необходимо проверить не только электрические параметры.

Дополнительно сравниваются:

• размеры оборудования;
• расположение выводов;
• способ подключения;
• монтажное основание;
• габариты КТП;
• эксплуатационные расстояния.

Конструктивные различия между сериями могут повлиять на монтаж даже при совпадении мощности и напряжения.

Увеличение мощности с 400 до 630 кВА

При переходе на ТМГ 630 с трансформатора меньшего номинала необходимо проверить весь энергоузел.

Анализируются:

• доступная мощность питающей сети;
• высоковольтные кабели;
• коммутационная аппаратура;
• КТП;
• РУНН;
• сборные шины;
• низковольтные кабели.

При увеличении мощности возрастает расчетный ток на стороне 0,4 кВ.

Поэтому модернизация может затронуть не только трансформатор, но и распределительное оборудование.

ТМГ 630 или 1000 кВА

Если объект имеет перспективу роста нагрузки, может рассматриваться трансформатор 1000 кВА.

При сравнении необходимо учитывать:

• текущую расчетную мощность;
• прогноз развития объекта;
• доступную мощность внешней сети;
• параметры высоковольтной части;
• РУНН;
• кабельные линии;
• размеры КТП.

Увеличение номинала должно иметь расчетное и экономическое обоснование.

ТМГ 630 для нового строительства

На новом объекте трансформатор желательно выбирать одновременно со всей системой электроснабжения.

На стадии проектирования определяются:

• расчетная мощность;
• напряжение ВН и НН;
• схема и группа соединения;
• тип КТП;
• высоковольтное оборудование;
• РУНН;
• кабельные трассы;
• место установки.

Комплексный подход позволяет заранее согласовать оборудование и строительную часть объекта.

ТМГ 630 при реконструкции энергоузла

При модернизации необходимо определить, какие элементы действующей системы сохраняются.

Проверяются:

• питающая сеть;
• высоковольтная аппаратура;
• существующие кабели;
• КТП;
• РУНН;
• низковольтные линии;
• монтажное основание;
• условия доступа.

Новый ТМГ 630 должен быть согласован со всеми сохраняемыми узлами.

Условия эксплуатации ТМГ 630 в Новосибирске

Для Новосибирска и Новосибирской области необходимо учитывать продолжительный холодный период и выраженные сезонные изменения температуры.

При подборе оборудования определяются:

• климатическое исполнение;
• фактическое место установки;
• наружное или другое предусмотренное размещение;
• конструкция КТП;
• режим эксплуатации;
• условия обслуживания.

Точные допустимые температурные параметры устанавливаются документацией конкретного исполнения ТМГ 630.

Климатические требования необходимо учитывать для всего энергоузла, включая высоковольтную и низковольтную аппаратуру.

Монтаж и подготовка площадки

Перед поставкой трансформатора необходимо проверить готовность объекта.

Следует учитывать:

• фундамент или основание;
• маршрут доставки;
• возможность разгрузки;
• размеры монтажной зоны;
• дверные и технологические проемы;
• кабельные вводы;
• систему заземления;
• доступ для обслуживания.

Если оборудование устанавливается в существующую подстанцию, реальные размеры трансформаторного отсека необходимо сопоставить с габаритами нового ТМГ 630 до его поставки.

Как подобрать ТМГ 630 кВА в Новосибирске

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 630 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• место размещения;
• тип существующей или проектируемой КТП;
• характеристики высоковольтной части;
• параметры РУНН;
• климатическое исполнение;
• дополнительные требования.

Если оборудование подбирается в составе нового энергоузла, можно одновременно сравнить другие масляные силовые трансформаторы УЗЭУ, рассмотреть сухие трансформаторы и подобрать соответствующую комплектную трансформаторную подстанцию.

Цена трансформатора ТМГ 630 кВА в Новосибирске

Стоимость рассчитывается индивидуально для конкретного исполнения.

На цену влияют:

• напряжение 6 или 10 кВ;
• схема и группа соединения;
• конструктивное исполнение;
• климатические требования;
• дополнительная комплектация;
• средства измерения и контроля;
• требования проекта;
• условия доставки в Новосибирск.

Для точного расчета необходимо согласовать основные технические параметры трансформатора.

Купить трансформатор ТМГ 630/10(6)/0,4 кВ в Новосибирске

УЗЭУ осуществляет производство и поставку трансформаторов ТМГ 630 кВА 10(6)/0,4 кВ в Новосибирск и по Новосибирской области для промышленных, производственных, складских, логистических и инфраструктурных объектов.

Трансформатор может поставляться отдельно либо как часть комплексного решения вместе с комплектной трансформаторной подстанцией, высоковольтным и низковольтным оборудованием.

Для подготовки расчета и технического предложения можно предоставить проект, спецификацию, техническое задание, однолинейную схему либо данные существующего трансформатора, если ТМГ 630 приобретается для реконструкции или замены.
