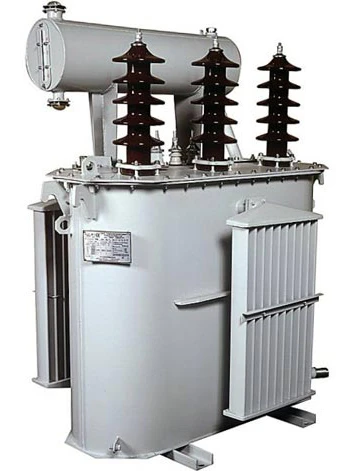

Трансформатор ТМЖ 400/27,5/0,4 кВ в Новосибирске

Описание

Трансформатор ТМЖ 400/27,5/0,4 кВ — масляный силовой трансформатор мощностью 400 кВА, предназначенный для преобразования напряжения 27,5 кВ до 0,4 кВ. Оборудование применяется на железнодорожных, транспортных, технических и инфраструктурных объектах, где проектом предусмотрено питание низковольтной сети 0,4 кВ от системы с высокой стороной 27,5 кВ.

Для Новосибирска и Новосибирской области ТМЖ 400 кВА может использоваться на объектах железнодорожной инфраструктуры, эксплуатационных площадках, технических зданиях, инженерных сооружениях, сервисных объектах и других специализированных энергоузлах.

Для региона важно учитывать сразу несколько факторов: параметры сети 27,5 кВ, климатические условия, длительную зимнюю эксплуатацию, удаленность части объектов и необходимость заранее согласовать логистику поставки оборудования. На реконструируемых площадках дополнительно требуется проверять существующие высоковольтные присоединения, РУНН 0,4 кВ, размеры трансформаторного отсека и фактическое положение выводов.

Особенность ТМЖ заключается в его работе в специализированной системе электроснабжения. Поэтому трансформатор нельзя выбирать только по мощности 400 кВА — необходимо учитывать всю схему энергоузла, включая оборудование высокой стороны, защиту, низковольтную часть и параметры присоединения.

ТМЖ относится к категории масляных силовых трансформаторов УЗЭУ. Конкретная схема и группа соединения, конструктивное исполнение, климатические параметры, габариты и дополнительная комплектация определяются проектом или техническим заданием.

УЗЭУ осуществляет производство и поставку трансформаторов ТМЖ 400/27,5/0,4 кВ в Новосибирск и по Новосибирской области для нового строительства, реконструкции и замены действующего оборудования.

Основные параметры ТМЖ 400 кВА

К базовым характеристикам относятся:

• серия — ТМЖ;
• тип — масляный силовой трансформатор;
• номинальная мощность — 400 кВА;
• напряжение ВН — 27,5 кВ;
• напряжение НН — 0,4 кВ;
• назначение — преобразование электрической энергии для сети 0,4 кВ;
• область применения — железнодорожные и связанные с ними технические объекты;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• конструктивное исполнение — по техническому заданию;
• дополнительная комплектация — по требованиям объекта.

Точные характеристики конкретного исполнения согласовываются перед изготовлением.

Технические характеристики:

Номинальная мощность трансформаторов, кВА	Номинальное напряжение, кВ	Группа соединения обмоток	Потери холостого хода (Вт)	Потери короткого замыкания (Вт)	Ток холостого хода %	Напряжение короткого замыкания %
ТМЖ-25	27,5/0,4	У/Ун-0, У/Zh-11	180	610	5,5	6,0
ТМЖ-100	27,5/0,4	У/Ун-0, У/Zh-11	410	1970	2,1	6,0
ТМЖ-160	27,5/0,4	У/Ун-0, У/Zh-11	560	2650	2,0	6,0
ТМЖ-250	27,5/0,4	У/Ун-0, У/Zh-11	800	3700	2,0	6,0
ТМЖ-400	27,5/0,4	У/Ун-0, Д/Ун-11	1100	5900	1,8	6,0
ТМЖ-630	27,5/0,4	Д/Ун-11	1700	8500	1,5	6,0

Габаритно-весовые характеристики:

Номинальная мощность трансформаторов, кВА	L	B	H	K	M	N	h	h1	A	A1	Масса полная, кг	Масса масла, кг
ТМЖ-25	1050	792	1335	467	100	90	90	135	550	550	530	198
ТМЖ-100	1170	940	1500	435	100	100	137	175	605	605	960	274
ТМЖ-160	1260	910	1580	470	100	100	135	145	605	605	1083	297
ТМЖ-250	1300	980	1735	435	100	100	155	140	605	605	1430	390
ТМЖ-400	1475	980	1790	480	150	150	160	140	760	760	1870	490
ТМЖ-630	1950	1240	2130	400	150	150	220	190	820	820	3500	950

Применение ТМЖ 400 кВА в Новосибирске

Трансформатор может использоваться для электроснабжения:

• железнодорожных технических объектов;
• эксплуатационных площадок;
• вспомогательных зданий;
• инженерных сооружений;
• сервисных комплексов;
• технических помещений;
• инфраструктурных объектов;
• специализированных трансформаторных подстанций.

Конкретное назначение оборудования определяется проектной схемой.

Особенность сети 27,5 кВ

Ключевая особенность ТМЖ 400 — работа с высокой стороной 27,5 кВ.

При проектировании необходимо учитывать:

• фактические параметры питающей сети;
• однолинейную схему;
• высоковольтное оборудование;
• защитные аппараты;
• способ присоединения;
• параметры кабельных линий;
• требования проекта.

Высоковольтная часть должна быть технически согласована с трансформатором.

Сеть 0,4 кВ после трансформатора

После преобразования напряжения электроэнергия распределяется между низковольтными потребителями объекта.

В состав нагрузки могут входить:

• наружное и внутреннее освещение;
• вентиляция;
• насосы;
• автоматика;
• технологические механизмы;
• ремонтное оборудование;
• системы управления;
• административные потребители.

Расчет выполняется по фактическому составу нагрузки.

Для каких объектов подходит мощность 400 кВА

Мощность 400 кВА может использоваться на объектах со средней расчетной нагрузкой.

При подборе необходимо учитывать:

• установленную мощность;
• коэффициенты спроса;
• одновременность работы;
• двигательную нагрузку;
• пусковые режимы;
• продолжительность потребления;
• необходимый резерв;
• перспективное расширение.

Окончательный выбор выполняется по проектному расчету.

ТМЖ 400 для железнодорожного объекта

На железнодорожной инфраструктуре трансформатор может обеспечивать питание:

• технических зданий;
• инженерных систем;
• освещения;
• вентиляции;
• насосного оборудования;
• автоматики;
• ремонтных механизмов;
• вспомогательных потребителей.

Конкретный состав оборудования определяется назначением объекта.

ТМЖ 400 для эксплуатационной площадки

На эксплуатационном объекте в сеть 0,4 кВ могут подключаться:

• системы освещения;
• техническое оборудование;
• вентиляция;
• насосы;
• автоматика;
• вспомогательные механизмы;
• служебные помещения.

При расчете необходимо учитывать наиболее нагруженный режим эксплуатации.

ТМЖ 400 для инженерного сооружения

На инженерном объекте трансформатор может использоваться для питания:

• насосных агрегатов;
• систем вентиляции;
• автоматики;
• технологического оборудования;
• освещения;
• вспомогательных электроприводов.

Структура нагрузки определяется проектом.

Электродвигательная нагрузка

На технических объектах значительную часть потребления могут формировать электродвигатели.

К таким потребителям относятся:

• насосы;
• вентиляторы;
• компрессоры;
• технологические приводы;
• подъемные механизмы.

При запуске двигателей возникают кратковременные режимы, которые необходимо учитывать при расчете трансформатора.

Резерв мощности

Для перспективного развития объекта может предусматриваться определенный запас мощности.

Однако чрезмерный резерв влияет на:

• стоимость трансформатора;
• параметры РУНН;
• сечение шин;
• номиналы коммутационной аппаратуры;
• кабельные линии;
• стоимость энергоузла.

Резерв должен быть связан с реальными планами расширения.

ТМЖ 400 в составе специализированной подстанции

Трансформатор может применяться в составе специализированной подстанции для железнодорожной инфраструктуры.

При проектировании необходимо согласовать:

• размеры трансформаторного отсека;
• габариты оборудования;
• положение выводов 27,5 кВ;
• присоединения 0,4 кВ;
• оборудование высокой стороны;
• РУНН;
• внутренние соединения;
• условия технического обслуживания.

Подстанция должна быть рассчитана под конкретное исполнение ТМЖ 400.

Комплектная трансформаторная подстанция с ТМЖ

УЗЭУ производит комплектные трансформаторные подстанции, которые могут использоваться в составе различных систем электроснабжения.

Для проекта с ТМЖ необходимо отдельно согласовать:

• напряжение 27,5 кВ;
• схему высоковольтной части;
• трансформаторный отсек;
• низковольтное распределение;
• конструкцию корпуса;
• требования объекта.

Конкретная КТП должна проектироваться под соответствующую схему электроснабжения.

Высоковольтная часть 27,5 кВ

Высоковольтная часть определяет совместимость трансформатора с питающей системой.

При проектировании учитываются:

• параметры сети;
• способ подключения;
• коммутационное оборудование;
• защитная аппаратура;
• расчетные характеристики;
• кабельные или иные предусмотренные проектом присоединения.

Все элементы стороны 27,5 кВ должны быть согласованы между собой.

РУНН 0,4 кВ

Низковольтное распределительное устройство должно соответствовать расчетной нагрузке объекта.

При проектировании учитываются:

• расчетный ток;
• вводной аппарат;
• сборные шины;
• количество отходящих линий;
• сечения кабелей;
• защитные устройства;
• селективность;
• расчетные параметры короткого замыкания.

РУНН необходимо подбирать совместно с трансформатором.

ТМЖ 400 для нового строительства

На новом объекте оборудование следует рассматривать как часть единой системы электроснабжения.

На стадии проектирования определяются:

• расчетная мощность;
• параметры сети 27,5 кВ;
• трансформатор;
• оборудование ВН;
• РУНН 0,4 кВ;
• кабельные линии;
• место установки;
• система заземления;
• условия эксплуатации.

Это позволяет заранее обеспечить совместимость всех компонентов.

ТМЖ 400 при реконструкции объекта в Новосибирске

Для действующей инфраструктуры необходимо проверить фактические параметры существующего энергоузла.

Анализируются:

• однолинейная схема;
• параметры сети 27,5 кВ;
• высоковольтное оборудование;
• действующие кабельные соединения;
• РУНН;
• трансформаторный отсек;
• монтажные проемы;
• основание.

Если оборудование ранее модернизировалось, фактические параметры могут отличаться от старой проектной документации.

Замена существующего ТМЖ

Для подбора нового трансформатора желательно предоставить:

• заводской паспорт;
• фотографию шильдика;
• номинальную мощность;
• напряжения обмоток;
• схему и группу соединения;
• габариты;
• расположение выводов;
• фотографии трансформатора;
• фотографии места установки.

Это позволяет заранее оценить совместимость оборудования.

Замена трансформатора другого исполнения

При замене недостаточно ориентироваться только на мощность 400 кВА.

Необходимо сравнить:

• напряжение высокой стороны;
• напряжение низкой стороны;
• электрические характеристики;
• схему соединения;
• габариты;
• присоединительные параметры;
• положение выводов;
• основание.

Особенно важно проверить совместимость по стороне 27,5 кВ.

Увеличение мощности объекта

Если на объекте планируется рост нагрузки, необходимо проверить всю систему электроснабжения.

Анализируются:

• доступная мощность сети;
• параметры высоковольтного оборудования;
• существующий трансформатор;
• РУНН;
• сборные шины;
• кабели 0,4 кВ;
• будущие потребители.

Замена трансформатора на более мощный не всегда является единственной необходимой мерой.

ТМЖ 400 при модернизации объекта

При подключении дополнительного оборудования необходимо оценить:

• прирост установленной мощности;
• изменение расчетной нагрузки;
• пусковые токи;
• резерв трансформатора;
• возможности высоковольтной части;
• РУНН;
• кабельную инфраструктуру.

Это позволяет определить полный объем реконструкции.

Чем ТМЖ отличается от стандартных ТМ и ТМГ

Серии ТМ и ТМГ применяются в стандартных распределительных сетях соответствующих напряжений, тогда как ТМЖ используется для специализированных схем с высокой стороной 27,5 кВ.

При выборе необходимо учитывать:

• напряжение питающей сети;
• назначение объекта;
• проектную схему;
• высоковольтную часть;
• присоединительные параметры;
• эксплуатационные требования.

При необходимости другие исполнения можно подобрать в разделе масляных силовых трансформаторов УЗЭУ.

Почему нельзя выбирать ТМЖ только по мощности

Обозначение 400 кВА характеризует номинальную мощность, но не определяет всю совместимость трансформатора с объектом.

Дополнительно необходимо учитывать:

• напряжение 27,5/0,4 кВ;
• схему и группу соединения;
• параметры питающей сети;
• конструктивное исполнение;
• способ присоединения;
• габариты;
• требования проекта.

Поэтому подбор оборудования должен выполняться по полному техническому заданию.

Климатические условия Новосибирска

Для Новосибирска и области необходимо учитывать продолжительный холодный период и значительные сезонные перепады температуры.

При выборе оборудования анализируются:

• климатическое исполнение;
• наружное или внутреннее размещение;
• конструкция подстанции;
• режим нагрузки;
• условия технического доступа;
• фактические условия площадки.

Точные температурные ограничения определяются технической документацией конкретного исполнения.

ТМЖ 400 в утепленной подстанции

При наружной эксплуатации трансформатор может размещаться в утепленной конструкции подстанции, если это предусмотрено проектом.

Необходимо согласовать:

• размеры трансформаторного отсека;
• вентиляцию;
• внутренний температурный режим;
• положение оборудования;
• высоковольтные и низковольтные присоединения;
• эксплуатационные проходы.

Трансформатор и подстанцию следует рассматривать как единый технический комплекс.

Размещение на действующем объекте

При реконструкции существующей инфраструктуры необходимо заранее оценить возможность установки оборудования.

Проверяются:

• размеры трансформаторного помещения;
• габариты дверей;
• монтажные проемы;
• существующие кабельные трассы;
• положение оборудования высокой стороны;
• место размещения РУНН;
• возможность использования грузоподъемной техники.

Это позволяет избежать проблем на этапе монтажа.

Положение выводов 27,5 кВ

Высоковольтные присоединения необходимо согласовать до изготовления оборудования.

Учитываются:

• существующая компоновка;
• расположение оборудования ВН;
• направление присоединения;
• кабельные трассы;
• монтажный доступ;
• условия эксплуатации.

Для реконструкции положение выводов может существенно влиять на объем работ.

Положение выводов 0,4 кВ

Со стороны низкого напряжения необходимо проверить:

• расположение выводов;
• направление шин;
• существующие кабели;
• положение РУНН;
• длину соединений;
• доступ для монтажа.

Эти параметры желательно согласовывать по фактической компоновке подстанции.

Доставка ТМЖ 400 в Новосибирск

Перед поставкой необходимо определить:

• транспортный маршрут;
• условия въезда на объект;
• место разгрузки;
• возможность применения грузоподъемной техники;
• путь перемещения трансформатора до места монтажа.

Если объект расположен в городской застройке или на действующей технической площадке, логистическую схему необходимо проработать заранее.

Поставка по Новосибирской области

Для объектов за пределами Новосибирска дополнительно учитываются:

• расстояние до площадки;
• состояние подъездных дорог;
• сезонность движения;
• возможность проезда грузового транспорта;
• место разгрузки;
• наличие крана.

Особое внимание уделяется конечному участку маршрута.

ТМЖ 400 для удаленной площадки

На удаленном объекте желательно максимально подробно согласовать техническое задание до производства.

Необходимо заранее определить:

• электрические параметры;
• схему подключения;
• положение выводов;
• габариты;
• конструкцию подстанции;
• способ доставки;
• условия разгрузки.

Это снижает вероятность необходимости дополнительных работ после поставки.

Монтаж ТМЖ 400 при замене

При замене действующего оборудования последовательность работ определяется условиями площадки.

Необходимо учитывать:

• демонтаж существующего трансформатора;
• состояние основания;
• высоковольтные подключения;
• низковольтные соединения;
• монтажные проемы;
• возможность подачи нового оборудования к месту установки.

Все эти параметры желательно определить до отгрузки.

Техническое обслуживание

Место размещения трансформатора должно обеспечивать:

• визуальный осмотр;
• доступ к электрическим соединениям;
• выполнение регламентных работ;
• возможность ремонта;
• эксплуатационные проходы;
• возможность демонтажа при необходимости.

Для удаленных объектов технический доступ особенно важно учитывать заранее.

Какие данные нужны для подбора ТМЖ 400 в Новосибирске

Для подготовки технического предложения желательно предоставить:

• мощность — 400 кВА;
• напряжение ВН — 27,5 кВ;
• напряжение НН — 0,4 кВ;
• требуемую схему и группу соединения;
• однолинейную схему;
• назначение объекта;
• расчетную нагрузку;
• состав основных потребителей;
• параметры высоковольтной части;
• характеристики РУНН;
• место установки;
• климатическое исполнение;
• дополнительные проектные требования.

Если оборудование подбирается для замены существующего ТМЖ, желательно дополнительно предоставить паспорт, фотографию шильдика, габаритные размеры, положение выводов и фотографии места установки.

Цена трансформатора ТМЖ 400 кВА в Новосибирске

Стоимость оборудования рассчитывается индивидуально для конкретного технического исполнения.

На цену влияют:

• номинальная мощность 400 кВА;
• напряжение 27,5/0,4 кВ;
• схема и группа соединения;
• конструктивное исполнение;
• климатические требования;
• присоединительные параметры;
• дополнительная комплектация;
• требования проекта;
• условия доставки.

Точная стоимость определяется после рассмотрения технического задания, спецификации или проектной документации.

Купить трансформатор ТМЖ 400/27,5/0,4 кВ в Новосибирске

УЗЭУ осуществляет производство и поставку трансформаторов ТМЖ 400/27,5/0,4 кВ в Новосибирск и по Новосибирской области для железнодорожных, транспортных, технических и инфраструктурных объектов.

ТМЖ 400 может поставляться отдельно или использоваться как часть комплексного энергоузла. При необходимости проект может включать специализированную комплектную трансформаторную подстанцию, высоковольтную часть 27,5 кВ и распределительное оборудование 0,4 кВ.

Для подготовки технического и ценового предложения рекомендуется предоставить проект, спецификацию, однолинейную схему или техническое задание. При реконструкции желательно дополнительно направить паспорт действующего трансформатора, фотографии места установки и сведения о существующих присоединениях. Это позволит подобрать ТМЖ 400 кВА 27,5/0,4 кВ с учетом схемы железнодорожного электроснабжения, сибирских климатических условий и особенностей эксплуатации объекта в Новосибирске и Новосибирской области.
