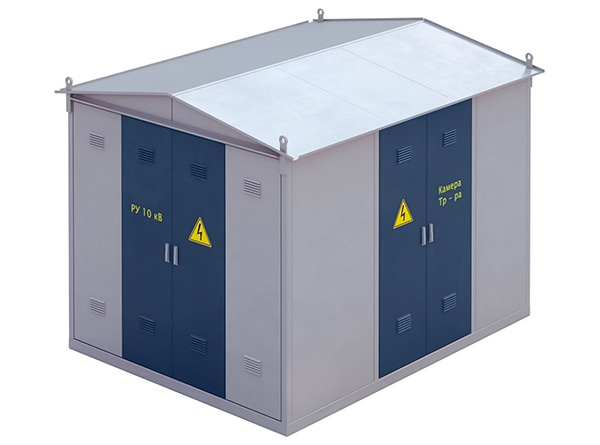

Подстанция КТП-ТВ 63

Описание

Трансформаторная подстанция киоскового типа КТП-ТВ 63: надежное решение для электроснабжения

Трансформаторная подстанция киоскового типа КТП-ТВ 63 предназначена для приема, преобразования и распределения электрической энергии переменного тока промышленной частоты. Она обеспечивает электроснабжение промышленных предприятий, коммунальных объектов, сельскохозяйственных комплексов, строительных площадок и других потребителей, работающих в радиальных схемах распределительных сетей. Компактные размеры, универсальность подключения и высокая степень защиты делают КТП-ТВ 63 оптимальным решением для широкого спектра применений.

Назначение и особенности конструкции

КТП-ТВ 63 спроектирована для работы в условиях наружной установки, обеспечивая стабильное электроснабжение объектов с мощностью от 63 кВА. Она может быть выполнена в различных вариантах ввода и вывода электроэнергии, что упрощает интеграцию подстанции в существующую сеть. Основные особенности конструкции:

• Возможность воздушного и кабельного ввода высокого напряжения (ВН);
• Кабельный или воздушный вывод низкого напряжения (НН);
• Компактные размеры и высокая степень защиты IP23 по ГОСТ 14254;
• Надежные коммутационные устройства, обеспечивающие безопасность эксплуатации;
• Высокая механическая прочность корпуса и антикоррозийная защита;
• Возможность работы в суровых климатических условиях.

Технические характеристики КТП-ТВ 63

КТП-ТВ 63 обладает следующими характеристиками:

• Мощность силового трансформатора: 63 кВА;
• Номинальное напряжение ВН: 6/10 кВ;
• Номинальное напряжение НН: 0,4 кВ;
• Исполнение по вводу ВН: кабельное/воздушное;
• Исполнение по выводу НН: кабельное/воздушное;
• Количество отходящих линий: 5 (до 10);
• Степень защиты: IP23 по ГОСТ 14254;
• Габаритные размеры КТП-ТВ (ДхШхВ): 1900 х 2100 х 2400 мм;
• Масса подстанции: 1200 кг.

Комплектующие и схема работы

Стандартная комплектация КТП-ТВ 63 включает:

• Выключатели нагрузки и разъединители;
• ОПН (ограничители перенапряжения) для защиты от скачков напряжения;
• Автоматические выключатели для распределения нагрузки;
• Трансформаторы тока и счетчик электрической энергии;
• Резисторы подогрева и системы освещения;
• Вольтметры и устройства контроля напряжения.

Преимущества КТП-ТВ 63

• Компактность и мобильность – благодаря небольшим габаритам и массе, подстанция может быть легко транспортирована и установлена на объекте.
• Гибкость в подключении – возможность использования различных вариантов ввода и вывода электроэнергии.
• Безопасность – встроенные устройства защиты предотвращают аварийные ситуации и обеспечивают надежность электроснабжения.
• Долговечность – антикоррозийная защита и прочная конструкция корпуса позволяют эксплуатировать подстанцию в сложных условиях.
• Снижение эксплуатационных затрат – автоматизированные системы управления и защиты позволяют минимизировать затраты на обслуживание.

Сфера применения КТП-ТВ 63

Трансформаторные подстанции киоскового типа востребованы в различных сферах, среди которых:

• Промышленные предприятия;
• Строительные объекты и временные сооружения;
• Сельскохозяйственные комплексы;
• Коммунальные службы и жилые районы;
• Торговые центры и коммерческие объекты.

Где купить КТП-ТВ 63?

Завод "УЗЭУ" занимается производством и поставкой трансформаторных подстанций КТП-ТВ 63, гарантируя высокое качество и соответствие требованиям ГОСТ. Для получения консультации и оформления заказа свяжитесь с нашими специалистами.

Свяжитесь с нами:

• Телефон: +7 343 364-77-63
• Email: zakaz@uzeu.ru;
• Адрес: г. Екатеринбург, Инновационный Бизнес Центр ул. Амундсена, дом 107

Трансформаторная подстанция КТП-ТВ 63 – надежное решение для вашего бизнеса, обеспечивающее стабильное и безопасное электроснабжение!
