Столбовые трансформаторные подстанции СТП-25-160
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание

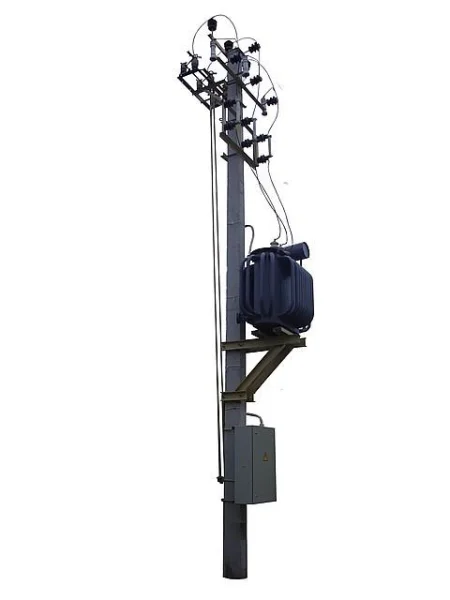

Описание комплектной трансформаторной подстанции СТП-25-160 на столбовом основании
В стандартный комплект поставки столбовой подстанции входит:
- приемная траверса
- траверса для отходящих линий
- рама для крепления высоковольтных предохранителей
- площадка для монтажа силового трансформатора
- высоковольтные предохранители типа ПКТ
- ограничители перенапряжений ОПНП
- силовой трансформатор марки ТМ или ТМГ
- кабельная перемычка для подключения силового трансформатора
- шкаф РУНН 0,4 кВ в сборе (включающий вводной рубильник ВР32-35, счетчик электроэнергии, приборы контроля на вводе, блок уличного освещения, отходящие линии с автоматическими выключателями, ограничители перенапряжений)
Шкаф РУНН
РУНН представляет собой закрытый шкаф с размещенной внутри аппаратурой. Шкаф выполнен из стали толщиной 2 мм, покрытой порошковой краской. Дверь шкафа оснащена резиновым уплотнением, выдвижными ригелями и запирается на навесной замок.
Основные элементы и оборудование столбовой трансформаторной подстанции КТПС монтируются на железобетонную стойку СВ 105 или СВ 110.
Подключение подстанции к линии электропередачи осуществляется через разъединитель наружной установки РЛНД-10/400, установленный на ближайшей к подстанции опоре. Разъединитель РЛНД и металлоконструкции для его монтажа не входят в стандартный комплект поставки.
Защита подстанции СТП
В КТПС предусмотрена защита от атмосферных перенапряжений, межфазных замыканий и однофазных замыканий на землю.
Кроме того, подстанция оснащена электрическими и механическими блокировками, обеспечивающими безопасную работу обслуживающего персонала.
Цена подстанции указана для стандартной комплектации без силового трансформатора. Окончательная стоимость столбовой подстанции рассчитывается на основе заполненного опросного листа.
Технические характеристики
| Наименование | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 25-250 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 20 |
| Ток термической стойкости на стороне ВН, кА | 16 |
| Исполнение по вводу ВН | Воздушный |
| Исполнение по выводу НН | Воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 3 |
| Масса не более, кг | 220 |
Электрическая схема и перечень оборудования
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 | FV1-FV3 | Вентильный разрядник или ОПН 10(6)* | 3 |
| 2 | FV4-FV6 | Вентильный разрядник или ОПН 10(6) | 3 |
| 3 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 3 |
| 4 | Q1 | Разъединитель 0,4 кВ | 1 |
| 5 | QF1-QF2 | Автоматический выключатель 16 А | 3 |
| 6 | QF4 | Автоматический выключатель 10 А | 1 |
| 7 | TA1-TA3 | Трансформатор тока | 3 |
| 8 | SA1 | Переключатель 380В/16А | 1 |
| 9 | SA2-SA3 | Выключатель 380В/10А | 2 |
| 10 | PI | Счетчик электрической энергии | 1 |
Доставка продукции
Мы предлагаем нашим клиентам несколько вариантов получения Столбовые трансформаторные подстанции СТП-25-160:
- Доставка манипулятором в Екатеринбурге и Свердловской области
- Отправка автотранспортом (догрузом) через транспортную компанию по России и СНГ
- Самовывоз. Погрузка осуществляется нашими силами и техникой. Самовывоз производится с нашего склада по предварительной договоренности.
Для получения заказа необходимо предоставить следующие документы:
- Личный документ, удостоверяющий личность
- Доверенность, подтверждающую право получения товара по счету
Требования к транспорту, предоставляемому для погрузки:
- Наличие открытого верха (снимаемого тента), поскольку погрузка товара осуществляется сверху
- Наличие узлов крепления для стяжки оборудования в кузове
- Деревянный пол в кузове
Даем гарантию на всю продукцию до 5 лет. Гарантийный срок эксплуатации составляет 25 лет. Также прилагается вся техническая документация, включающая сертификат соответствия и техпаспорт на продукцию.
Наши эксперты готовы проконсультировать вас и подготовить коммерческое предложение под ваш запрос.
