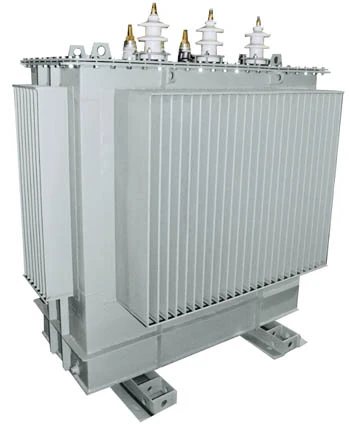

Трансформатор ТМГ 400/10(6)/0.4
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Назначение трансформатора ТМГ 400
Трехфазные двухобмоточные трансформаторы ТМГ 400 с естественным масляным охлаждением и переключением без возбуждения применяются в сетях переменного тока частотой 50 Гц для преобразования электроэнергии (понижения или повышения напряжения). Они используются в сетях энергосистем и потребителей электроэнергии. Трансформаторы ТМ предназначены для эксплуатации в условиях умеренного и умеренно-холодного климата.
Условия эксплуатации трансформаторов ТМГ 400
Трансформаторы рассчитаны на работу в условиях умеренного (от +40 до –45 °С) или умеренно-холодного (от +40 до –60 °С) климата. Высота установки над уровнем моря не должна превышать 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, которые могут негативно повлиять на параметры оборудования. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям и ударам.
Конструкция трансформатора ТМГ 400
Трансформатор включает в себя активную часть, переключатель, крышку с вводами ВН и НН, расширитель с воздухоосушителем (встроенного или вынесенного типа) и термосифонный фильтр (только для трансформаторов с объемом масла 1000 кг и выше).
Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН имеют регулировочные отводы, расположенные в последних слоях обмотки. В конструкции применяется блочная намотка (обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции.
Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы ВН и НН, расширитель.
Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток ВН и НН: алюминий, медь.
Номинальное высшее напряжение (6, 10 кВ)±2х2,5%. Номинальное низшее напряжение 0,4; 0,69; 3,15; 6,3; 10,5 кВ.
Охлаждение М (естественное). Степень защиты IP00. Срок службы 30 лет.
Технические характеристики
| Тип трансформатора | Потери холостого хода | Потери короткого замыкания | Ток холостого хода, % | Ток короткого замыкания, % |
|---|---|---|---|---|
| ТМГ-25 | 120 | 600 | 3,2 | 4,5 |
| ТМГ-40 | 160 | 880 | 3 | 4,5 |
| ТМГ-63 | 230 | 1200 | 2,8 | 4,5 |
| ТМГ-100 | 320 | 1970 | 2,6 | 4,5 |
| ТМГ-160 | 460 | 2650 | 2,4 | 4,7 |
| ТМГ-250 | 650 | 3100 | 2,3 | 4,5 |
| ТМГ-400 | 830 | 5500 | 2,1 | 4,5 |
| ТМГ-630 | 1050 | 7600 | 2 | 5,5 |
| ТМГ-1000 | 1550 | 10200 | 1,8 | 5,5 |
| ТМГ-1250 | 1950 | 13000 | 1,5 | 5,5 |
| ТМГ-1600 | 2050 | 16000 | 1,3 | 5,5 |
Габаритно-весовые характеристики
| Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
|---|---|---|
| ТМГ-25 | 840 х 520 х 970 | 270 |
| ТМГ-40 | 880 х 525 х 1050 | 355 |
| ТМГ-63 | 945 х 600 х 1100 | 430 |
| ТМГ-100 | 1250 х 650 х 1450 | 590 |
| ТМГ-160 | 1250 х 850 х 1470 | 870 |
| ТМГ-250 | 1400 х 950 х 1570 | 1200 |
| ТМГ-400 | 1450 х 950 х 1500 | 1550 |
| ТМГ-630 | 1620 х 1200 х 1950 | 2100 |
| ТМГ-1000 | 1750 х 1200 х 1970 | 2900 |
| ТМГ-1250 | 1966 х 1155 х 1930 | 2935 |
| ТМГ-1600 | 2050 х 1400 х 2300 | 4200 |
