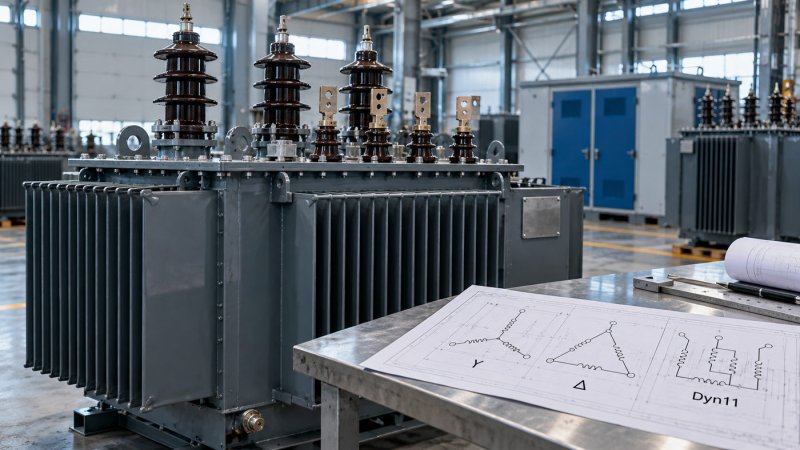

Группы соединения обмоток силовых трансформаторов
Группа соединения обмоток определяет схему включения фаз первичной и вторичной обмоток и угол сдвига между линейными напряжениями. Параметр влияет на возможность параллельной работы трансформаторов, работу защит и совместимость с сетью объекта. Для распределительных подстанций выбор группы проверяют по однолинейной схеме, требованиям сетевой организации и составу нагрузки
Как читать обозначение группы соединения трансформатора
Обозначение группы показывает схемы соединения обмоток и их взаимный фазовый сдвиг. Например, в записи Yн/Д-11 буквы относятся к обмоткам высшего и низшего напряжения соответственно, а число указывает группу по часовой шкале
Определите порядок обмоток
В обозначении двухобмоточного трансформатора сначала указывают схему обмотки высшего напряжения, затем через косую черту - низшего напряжения
Расшифруйте буквенные обозначения
Y означает соединение обмотки в звезду, Д - в треугольник, Z - в зигзаг. В примере Yн/Д обмотка высшего напряжения соединена в звезду, низшего - в треугольник
Проверьте вывод нейтрали
Буква н после обозначения звезды или зигзага указывает на выведенную нейтраль. В записи Yн/Д-11 нейтраль выведена со стороны высшего напряжения
Прочитайте номер группы
Номер после дефиса соответствует положению часовой стрелки: вектор линейного напряжения высшего напряжения принимают за 12 часов, а положение вектора низшего напряжения отсчитывают по часовой стрелке. Каждое деление соответствует 30 градусам, поэтому группа 11 означает 330 градусов по часовой стрелке
Сверьте обозначение с задачей объекта
Для параллельной работы проверьте группу, коэффициенты трансформации, полярность, порядок фаз и напряжения короткого замыкания трансформаторов. При выборе схемы питания также учитывайте наличие нужной нейтрали и режим ее заземления
Схема соединения обмоток трансформатора: звезда, треугольник и нулевая точка
Схема соединения определяет, как обмотки фаз объединены внутри трансформатора и какие напряжения доступны на стороне высокого и низкого напряжения. Основные варианты - звезда, треугольник и зигзаг. Выбор влияет на наличие нейтрали, возможность подключения однофазных нагрузок, уровень изоляции и работу при несимметрии фаз
Соединение обмоток указывают буквами: Y - звезда, D - треугольник, Z - зигзаг. Наличие выведенной нулевой точки обозначают буквой N для стороны высокого напряжения и n для стороны низкого напряжения. Например, группа Dyn11 означает: обмотка ВН соединена в треугольник, обмотка НН - в звезду с выведенной нейтралью, а угловой сдвиг между системами напряжений соответствует 11-й группе. Для подбора силового трансформатора и проверки схемы соединения параметры сопоставляют с нагрузками объекта и проектными требованиями, в том числе для трансформаторных подстанций
- Звезда Y - позволяет сформировать нулевую точку и подключать нагрузку между фазой и нейтралью
- Треугольник D - не имеет внешней нейтрали и обеспечивает замкнутый контур для токов третьей гармоники
- Звезда с нейтралью Yn или yn - применяется при наличии однофазных потребителей и необходимости распределения нагрузки по фазам
- Зигзаг Z - используется для получения устойчивой нейтрали и снижения влияния несимметрии
- Нулевая точка должна быть заземлена или изолирована в соответствии с режимом нейтрали и проектной схемой сети
Группа соединения Д/Ун-11 и расшифровка Dyn11
Д/Ун-11 и Dyn11 - русское и международное обозначения одной группы соединения обмоток. Обмотка высокого напряжения соединена в треугольник, обмотка низкого напряжения - в звезду с выведенной нейтралью
Число 11 обозначает положение вектора линейного напряжения НН на 11 часах при положении соответствующего вектора ВН на 12 часах. Это соответствует опережению напряжения НН относительно ВН на 30 градусов
Выведенная нейтраль позволяет по проектной схеме подключать однофазные нагрузки между фазой и нейтралью. Например, в сети 0,4 кВ номинальное напряжение между фазами составляет 400 В, а между фазой и нейтралью - около 230 В. Режим нейтрали, ее заземление и распределение нагрузок по фазам определяют проектом
При выборе силового трансформатора ТМГ обозначение группы проверяют по паспорту и сопоставляют со схемой сети. Для параллельной работы также проверяют группу соединения, коэффициенты трансформации, напряжения короткого замыкания и остальные условия совместимости
- D или Д - обмотка ВН соединена в треугольник
- y или У - обмотка НН соединена в звезду
- n или н - нулевая точка обмотки НН выведена наружу
- 11 - напряжение НН опережает соответствующее напряжение ВН на 30 градусов
Фазовый сдвиг и проверка совместимости трансформаторов
Номер группы соединения показывает фазовый сдвиг между линейными напряжениями обмоток ВН и НН по циферблатной схеме. Один час соответствует 30°. Для параллельной работы трансформаторов группы соединения должны совпадать, иначе между вторичными обмотками возникнет уравнительный ток
n₁, n₂ - номера групп соединения двух трансформаторов, от 0 до 11
30° - фазовый сдвиг, соответствующий одному часу циферблатной схемы
Для трансформаторов Dyn11 и Dyn11: Δφ = 30° × min(|11 - 11|, 12 - |11 - 11|) = 0°, группы совместимы по фазовому сдвигу. Для Dyn11 и Dyn5: Δφ = 30° × min(6, 6) = 180°, параллельное включение недопустимо. Помимо группы соединения проектно проверяют коэффициент трансформации, напряжение короткого замыкания, мощность, схему РУ и порядок чередования фаз
Как выбрать группу соединения для промышленного объекта
Группу соединения выбирают не отдельно от трансформатора, а по однолинейной схеме объекта, параметрам питающей сети и составу нагрузок. Решение должно обеспечить требуемую нейтраль на стороне 0,4 кВ, корректную работу релейной защиты и возможность резервирования без недопустимого уравнительного тока
Зафиксируйте параметры точки присоединения
Уточните номинальное напряжение питающей сети, режим нейтрали, требования сетевой организации и допустимую группу соединения со стороны ВН. Эти данные принимают по техническим условиям и проекту внешнего электроснабжения
Определите потребность в нейтрали на стороне НН
Для сети 0,4 кВ с однофазными приемниками, освещением, системами автоматики и розеточными нагрузками требуется выведенная нейтраль. В таких схемах обычно рассматривают соединение обмотки НН в звезду с нейтралью yn. Нагрузки распределяют по фазам, а сечение нулевого проводника и режим заземления проверяют проектом
Проверьте состав и характер нагрузок
Для двигательной нагрузки 0,4 кВ, преобразовательной техники, сварочных постов и установок с нелинейным током оценивают несимметрию и высшие гармоники. Соединение одной из обмоток в треугольник создает замкнутый контур для токов кратных третьей гармоники и уменьшает их передачу в питающую сеть
Сопоставьте группу с резервированием и параллельной работой
Если на объекте предусматривают два трансформатора с секционированием РУ 0,4 кВ или их параллельную работу, группы соединения должны совпадать. Дополнительно сверяют коэффициент трансформации, напряжение короткого замыкания, порядок чередования фаз и положение ответвлений. Трансформаторы с разными группами не включают параллельно без специального проектного решения
Закрепите решение в спецификации и проверьте проектом
В опросном листе и спецификации указывают схему и группу соединения, например Dyn11, номинальные напряжения, мощность, способ заземления нейтрали и требования к защитам. Окончательный выбор подтверждают расчетом токов однофазного короткого замыкания, селективности защит и проверкой однолинейной схемы объекта
Обозначение группы соединения сверяют не только по маркировке в заказе, но и по паспорту трансформатора. Ошибка в группе, наличии нейтрали или порядке фаз может исключить параллельную работу, привести к недопустимым уравнительным токам и нарушить питание однофазных нагрузок
Вывод
Группу соединения обмоток выбирают по схеме электроснабжения объекта, составу нагрузок и требованиям к нейтрали. Для сети 0,4 кВ с однофазными приемниками можно рассмотреть Dyn11 с выведенной нейтралью на стороне НН. При параллельной работе трансформаторов проверяют совпадение групп, коэффициенты трансформации, напряжения короткого замыкания и чередование фаз. Выбранную группу указывают в опросном листе и спецификации, а окончательное решение подтверждают проектной проверкой схемы, токов короткого замыкания и защит
