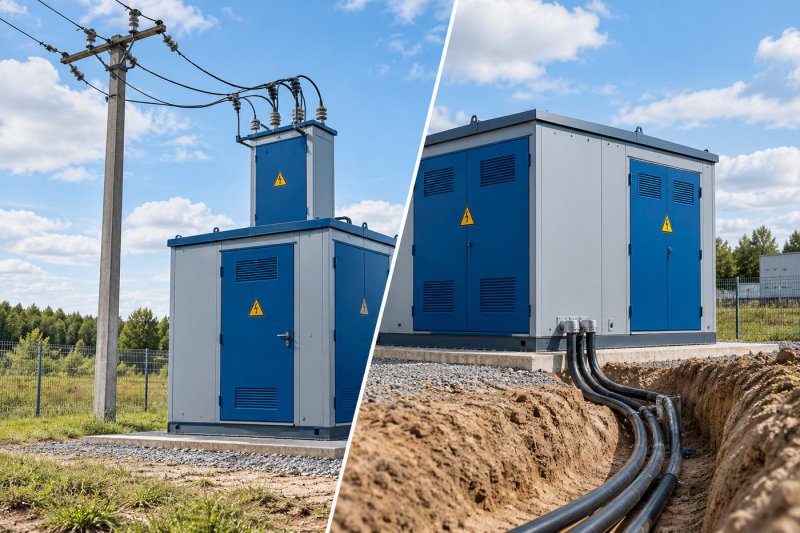

Кабельный или воздушный ввод в КТП
Тип ввода в КТП выбирают по трассе линии, мощности объекта, условиям площадки и требованиям к надежности электроснабжения. Воздушный ввод обычно применяют при подключении к ВЛ и открытой территории, кабельный - в плотной застройке, на промышленных площадках и при необходимости защитить линию от внешних воздействий. Решение проверяют проектом с учетом уровня напряжения, способа прокладки, токов КЗ и категории электроснабжения
Алгоритм выбора кабельного или воздушного ввода
Тип ввода в КТП выбирают по трассе питающей линии 6-10 кВ, условиям площадки, категории электроснабжения и составу оборудования на стороне высокого напряжения
Определите способ прокладки питающей линии
Если линия подходит по опорам ВЛ 6-10 кВ, рассматривают воздушный ввод с разъединителем ВНА или вводом через высоковольтный шкаф. При прокладке линии в траншее, кабельной эстакаде или канале требуется кабельный ввод с концевыми муфтами и защитой кабеля на подходе к подстанции
Проверьте ограничения площадки
Воздушный ввод требует размещения опоры, соблюдения габаритов до проездов, зданий и коммуникаций. Кабельный ввод выбирают на стесненных территориях, внутри промышленных площадок, в зонах с интенсивным движением техники или при отсутствии возможности установить опору ВЛ
Учтите схему сети и категорию надежности
Для тупикового питания одного трансформатора применяют КТП с соответствующим исполнением ввода. При проходной линии, секционировании сети или питании двух трансформаторов предусматривают ячейки ввода, секционный аппарат и требуемую релейную защиту. Схему для потребителей I и II категории проверяют в проекте с учетом независимости источников питания
Сопоставьте состав оборудования КТП
Для воздушного подключения подходят КТП тупикового типа с разъединителем ВНА или проходные КТП-П 25-2500 кВа. При кабельном вводе применяют шкафы высокого напряжения, камеры КСО или КРУ с кабельными присоединениями, концевыми муфтами и ограничителями перенапряжений
Оцените монтаж и обслуживание
Воздушный ввод обычно требует меньшего объема земляных работ, но зависит от состояния ВЛ и доступности опор. Кабельный ввод увеличивает объем трассовых работ и требования к монтажу муфт, зато снижает число открытых токоведущих частей на площадке. Окончательное сечение кабеля, тип муфт, защиту и допустимые токи короткого замыкания подтверждают проектным расчетом
Кабельный или воздушный ввод: сравнение решений для промышленного объекта
Кабельный ввод выбирают для плотной застройки, ограниченной территории и объектов, где важны защита от внешних воздействий и минимальное влияние линии на планировку. Кабель прокладывают в траншее, кабельном канале или по эстакаде с учетом радиусов изгиба, условий охлаждения и доступа для ремонта
Воздушный ввод применяют при наличии свободной трассы, опор и нормативных расстояний до зданий, дорог и инженерных сетей. Такое решение упрощает визуальный контроль линии и обычно сокращает объем земляных работ, но требует защиты от гололеда, ветровых нагрузок и случайного повреждения
Для промышленного объекта способ подключения рассматривают вместе с конструкцией подстанции, схемой распределения и категорией надежности электроснабжения. Подходящее оборудование можно подобрать в разделе трансформаторных подстанций, после чего проверить трассу, ток нагрузки, падение напряжения и условия эксплуатации по проекту
- Кабельный ввод - предпочтителен при стесненной территории и высоких требованиях к защите линии
- Воздушный ввод - удобен при большой длине трассы и доступной территории под опоры
- Для кабельной линии требуется предусмотреть защиту от механических повреждений и организовать доступ к муфтам
- Для воздушной линии проверяют габариты, ветровые и гололедные нагрузки
- При двух независимых вводах оценивают разнесение трасс и сохранение питания при аварии на одном направлении
Проверка нагрузки и параметров ввода
Номинальную мощность трансформатора и ток ввода выбирают по расчетной активной нагрузке объекта с учетом коэффициента мощности. Полученное значение служит для предварительного выбора КТП, аппаратов 6-10 кВ и сечения кабеля или проводов ВЛ, а окончательные параметры подтверждают проектным расчетом
P - расчетная активная мощность, кВт
cos φ - коэффициент мощности нагрузки
Пример: расчетная активная нагрузка объекта P = 400 кВт, коэффициент мощности cos φ = 0,9. Полная мощность S = 400 / 0,9 = 444 кВА. Для предварительного выбора принимают трансформатор ближайшей большей номинальной мощности 630 кВА. Ток на стороне 10 кВ составит около 36 А по формуле I = S / (√3 × U), где U = 10 кВ. Проверяют также пусковые токи двигателей, перспективу роста нагрузки, ток короткого замыкания и допустимый длительный ток ввода
Кабельный и воздушный ввод нельзя считать взаимозаменяемыми без проверки схемы сети. Тип КТП, коммутационные аппараты на стороне 6-10 кВ, защита, сечение кабеля, параметры муфт, габариты ВЛ и допустимые токи короткого замыкания назначают по проекту. Для I и II категории электроснабжения отдельно подтверждают независимость вводов: прокладка двух кабелей в одной траншее или питание от одной воздушной линии не всегда обеспечивает требуемое резервирование
Вывод
Кабельный ввод в КТП выбирают при стесненной застройке, прокладке линии в траншее, канале или по эстакаде, а также при повышенных требованиях к защите от внешних воздействий. Воздушный ввод оправдан при наличии свободной трассы, опор и нормативных габаритов до зданий, дорог и коммуникаций. Для окончательного выбора проверяют категорию электроснабжения, схему сети, расчетную мощность, ток короткого замыкания, падение напряжения, условия монтажа и обслуживания. Сечение кабеля или проводов ВЛ, тип вводного аппарата, концевые муфты и защиту от перенапряжений подтверждают проектным расчетом
