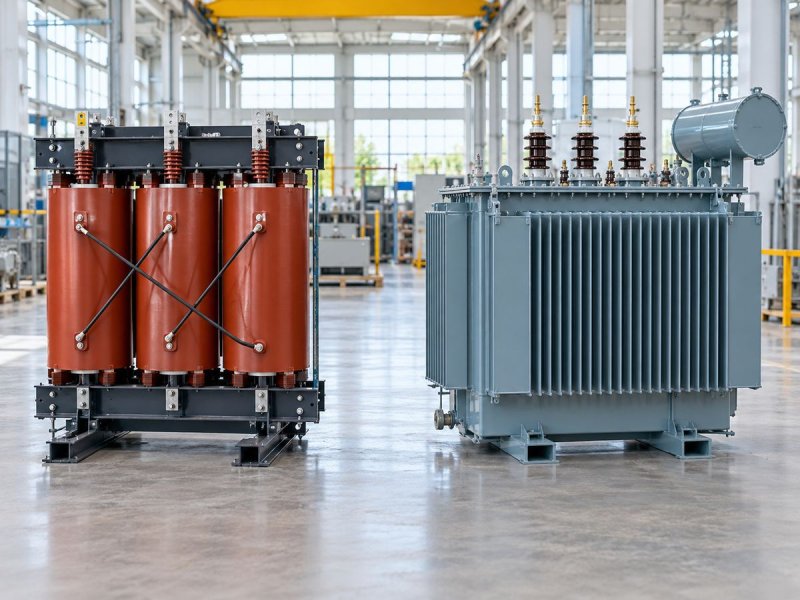

Масляный или сухой трансформатор: какой выбрать для объекта

Выбор между сухим и масляным трансформатором нельзя свести к универсальному правилу. Оба типа преобразуют напряжение и могут применяться в распределительных сетях 6–10/0,4 кВ, однако отличаются изоляционной и охлаждающей средой, требованиями к помещению, пожарной и экологической безопасностью, обслуживанием, габаритами и стоимостью владения.

Сухие трансформаторы часто выбирают для размещения внутри общественных, коммерческих и промышленных зданий, где важны отсутствие трансформаторного масла и сокращение последствий возможной утечки. Масляные трансформаторы широко применяют в наружных комплектных подстанциях, отдельно стоящих зданиях и распределительных сетях благодаря отработанной конструкции, эффективному отводу тепла и широкому диапазону исполнений.

Главная задача проектировщика — выбрать не «лучший тип вообще», а оборудование, соответствующее месту установки, нагрузке, категории надёжности и принятой системе эксплуатации.

Короткий ответ: основные отличия

Сухой трансформатор использует твёрдую и воздушную изоляцию. Обмотки могут быть литыми в эпоксидной смоле либо выполненными по другой технологии сухой изоляции. Тепло отводится естественным или принудительным движением воздуха.

Масляный трансформатор имеет активную часть, погружённую в трансформаторное масло. Масло одновременно участвует в электрической изоляции и передаче тепла к стенкам бака и радиаторам.

Таблица отражает типичные различия. Фактические характеристики определяются паспортом конкретного изделия, классом изоляции, степенью защиты, климатическим исполнением, потерями и проектом подстанции.

Как устроен сухой трансформатор

В сухом трансформаторе магнитопровод и обмотки не погружены в жидкий диэлектрик. В моделях с литой изоляцией обмотки заключаются в компаунд, который защищает проводники и обеспечивает электрическую прочность. Между фазами и элементами конструкции предусмотрены изоляционные расстояния и каналы охлаждения.

Основные элементы

• магнитопровод из электротехнической стали;
• обмотки высокого и низкого напряжения;
• твёрдая изоляция и воздушные промежутки;
• опорная рама и стяжная система;
• температурные датчики;
• выводы и шинные присоединения;
• при необходимости защитный кожух и вентиляторы.

Литая и воздушно-барьерная изоляция

Слово «сухой» объединяет разные технологии. Литая изоляция обеспечивает механическую защиту обмоток и стойкость к ряду воздействий, но предъявляет требования к качеству литья и тепловому режиму. Воздушно-барьерные исполнения имеют другую конструкцию изоляционных каналов и защиты обмоток. Сравнивать необходимо конкретные серии, а не только общий тип.

Зачем нужен контроль температуры

Срок службы изоляции тесно связан с температурой. Датчики в обмотках передают данные на реле температурного контроля, которое может выдавать сигнал, включать вентиляторы и инициировать отключение при достижении заданных порогов. Уставки должны соответствовать документации изготовителя.

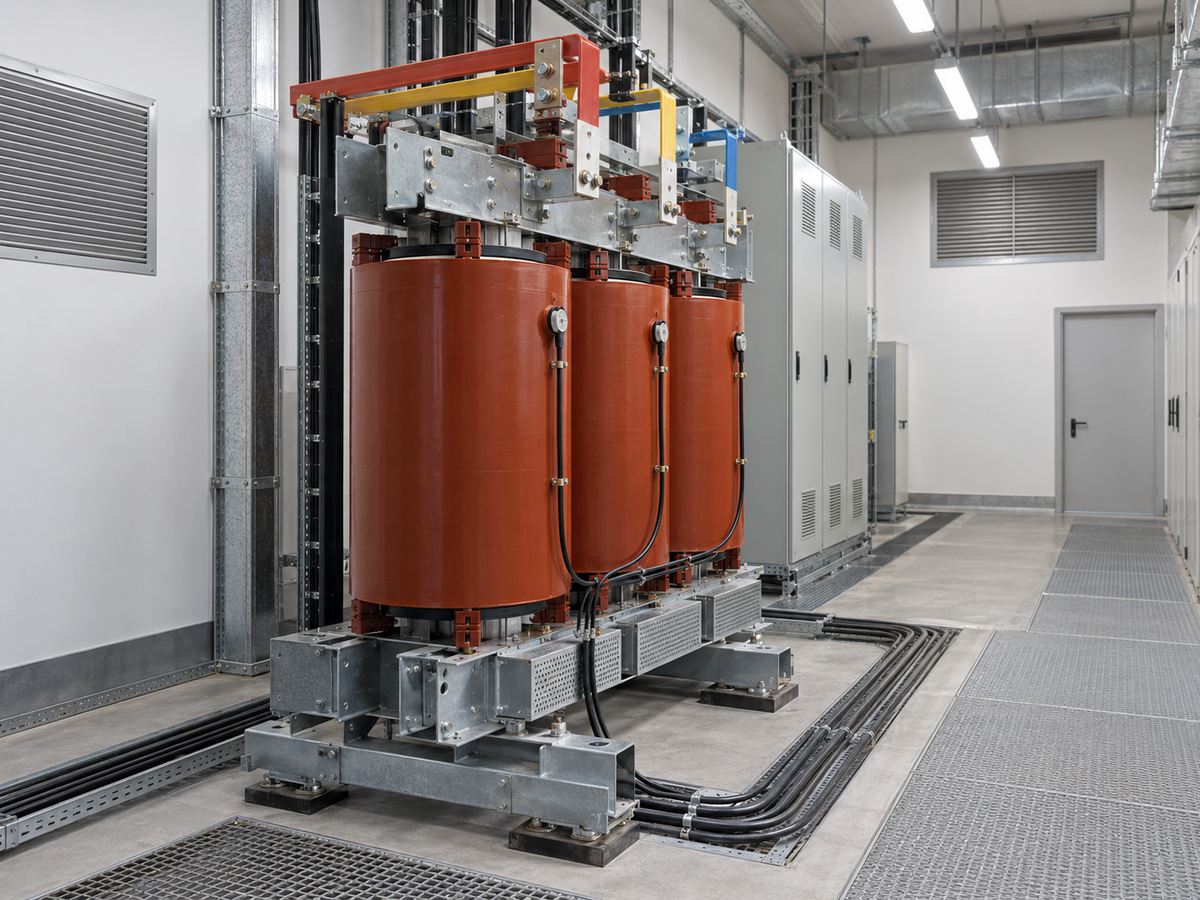

Подпись: Сухой трансформатор требует правильно организованной вентиляции, свободных проходов и защиты от загрязнения.

Как устроен масляный трансформатор

Активная часть масляного трансформатора находится внутри бака. Масло заполняет изоляционные промежутки, отводит тепло и передаёт его к поверхности бака, гофростенкам или радиаторам. В распределительных сетях применяются трансформаторы ТМ с расширителем, герметичные ТМГ и другие исполнения.

Основные элементы

• бак с активной частью и маслом;
• вводы ВН и НН;
• радиаторы либо гофрированные стенки;
• переключатель ответвлений;
• маслоуказатель или приборы контроля герметичного бака;
• расширитель и воздухоосушитель у соответствующих серий;
• защитные и сигнальные устройства.

Подробное сравнение конструкций представлено в статье про трансформаторы ТМ, ТМГ и ТМЗ.

Почему масло эффективно отводит тепло

Нагретое возле обмоток масло поднимается, более холодное опускается, создавая естественную циркуляцию. Тепло передаётся баку и окружающему воздуху. Конструкция радиаторов и объём масла рассчитываются под номинальную мощность и допустимый нагрев.

Что означает герметичное исполнение

В трансформаторе ТМГ внутренний объём в штатном режиме не сообщается с атмосферой, а изменение объёма масла воспринимают гофрированные стенки или другие предусмотренные конструкцией элементы. Герметичность уменьшает влияние влаги и кислорода, но не отменяет регулярных осмотров.

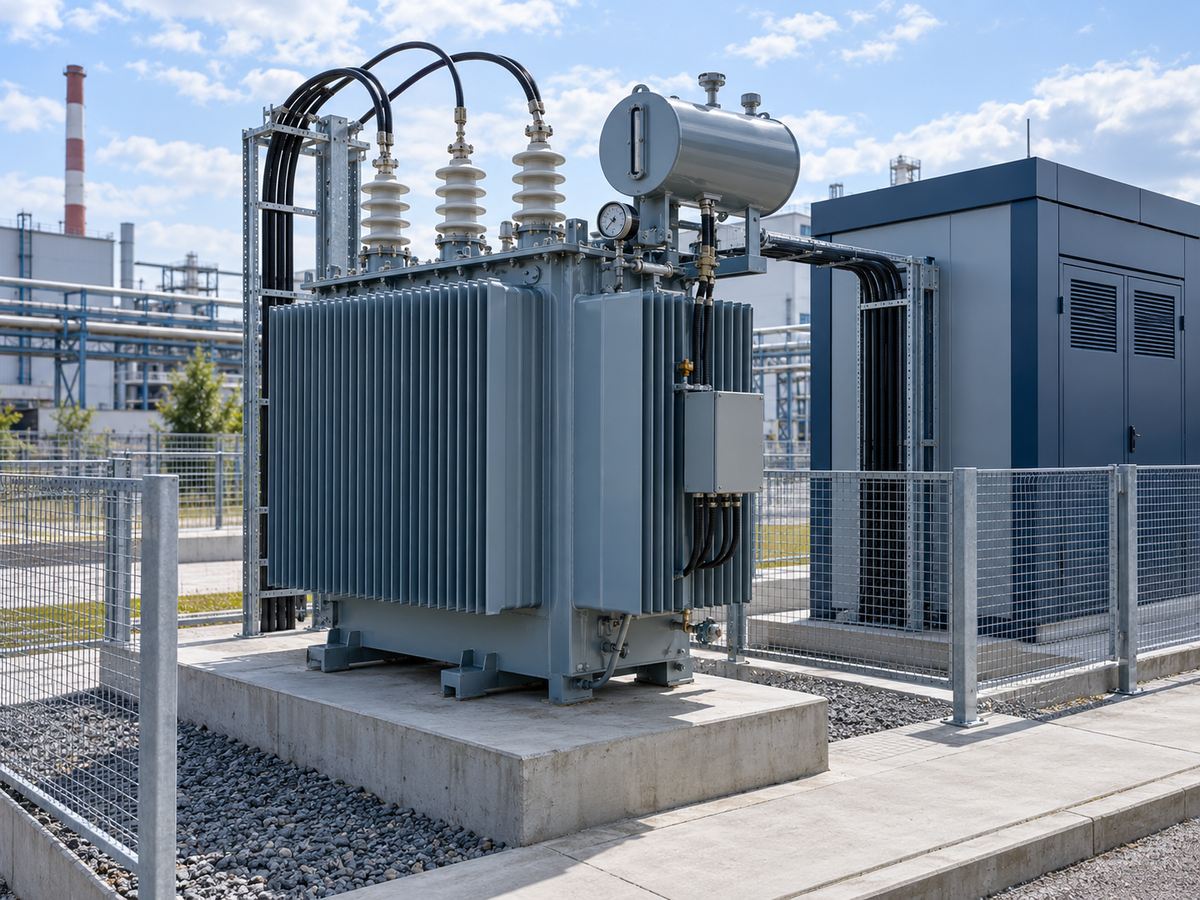

Подпись: Наружная установка масляного трансформатора должна учитывать ограждение, фундамент, присоединения и локализацию возможной утечки.

Пожарная безопасность

Отсутствие жидкого горючего диэлектрика является важным преимуществом сухой конструкции при размещении внутри здания. Однако сухой трансформатор остаётся электротехническим оборудованием с нагревающимися элементами и изоляционными материалами. Его пожарные характеристики подтверждаются для конкретного исполнения, а помещение и защиты проектируются по действующим требованиям.

Масляный трансформатор содержит определённый объём масла. Проект должен предусматривать меры, соответствующие месту установки: огнестойкие ограждающие конструкции, необходимые расстояния, маслоприёмные устройства, вентиляцию, автоматику и возможность безопасного доступа.

Когда преимущество сухого трансформатора особенно существенно

Сухое исполнение часто рассматривают в следующих случаях:

• трансформатор размещается внутри общественного здания;
• подстанция встроена в многофункциональный комплекс;
• рядом находятся постоянные рабочие места;
• ограничена возможность устройства маслоприёмника;
• особенно критичны последствия утечки жидкости;
• объект предъявляет повышенные требования к размещению оборудования внутри помещений.

Почему нельзя выбирать только по слову «пожаробезопасный»

Безопасность создаёт вся система: трансформатор, помещение, кабельные линии, коммутационные аппараты, защита, вентиляция и эксплуатационный режим. Неверно установленный или постоянно перегруженный сухой трансформатор не становится безопасным автоматически.

При выборе необходимо проверять пожарные характеристики конкретного изделия, класс изоляции и требования проектной документации.

Экологические риски

Сухой трансформатор не создаёт риска разлива трансформаторного масла. Это упрощает отдельные проектные решения и уменьшает потенциальную вероятность загрязнения грунта или воды. Однако при комплексной оценке воздействия учитываются также материалы изоляции, энергоэффективность, срок службы и последующая утилизация оборудования.

Для масляного трансформатора важны герметичность, контроль течей, состояние уплотнений и готовность локализовать возможный разлив. Трансформаторное масло должно храниться, отбираться и утилизироваться в соответствии с установленными процедурами.

Размещение трансформатора внутри здания

Сухой трансформатор часто оказывается предпочтительным решением для встроенных помещений. Его можно расположить ближе к центру электрических нагрузок, сократив длину линий 0,4 кВ и связанные с ними потери.

Однако внутреннее размещение требует обеспечить вентиляцию, допустимый уровень шума, доступ для обслуживания и замены, а также необходимую строительную готовность помещения.

Вентиляция

Тепловыделение трансформатора определяется суммой потерь холостого хода и нагрузочных потерь. Вентиляция должна удалять выделяемое тепло при расчётной температуре наружного или приточного воздуха.

Недостаточный воздухообмен повышает температуру обмоток, уменьшает допустимую нагрузку и ускоряет старение изоляции. Наличие свободного пространства вокруг оборудования не заменяет расчёт вентиляции.

Пыль и загрязнение

Пыль ухудшает теплоотвод и может оседать на изоляционных поверхностях. В производственных помещениях необходимо учитывать:

• состав загрязнений;
• концентрацию пыли;
• влажность воздуха;
• наличие токопроводящих частиц;
• возможность регулярной очистки;
• режим работы вентиляции.

При необходимости применяют защитный кожух требуемой степени защиты и фильтрацию приточного воздуха. При этом повышение степени защиты не должно приводить к ухудшению охлаждения.

Шум и вибрация

Трансформатор создаёт магнитострикционный шум, а вентиляторы принудительного охлаждения добавляют аэродинамический шум.

При размещении рядом с офисами, жилыми помещениями, медицинскими или образовательными учреждениями необходимо проверить паспортный уровень звуковой мощности и предусмотреть:

• виброизолирующие опоры;
• акустическую отделку помещения;
• правильное размещение вентиляционных каналов;
• отсутствие жёсткой передачи вибрации на строительные конструкции;
• достаточное расстояние до помещений с постоянным пребыванием людей.

Транспортировочный путь

Даже компактный силовой трансформатор имеет значительную массу. Проект должен предусматривать ворота, коридоры, грузоподъёмность перекрытий, такелажные точки и возможность будущей замены оборудования без демонтажа несущих конструкций.

Необходимо проверить не только монтаж нового трансформатора, но и возможность его демонтажа после ввода здания в эксплуатацию.

Наружная установка

Масляный трансформатор традиционно хорошо подходит для наружного размещения в КТП или на открытой площадке. Бак и вводы подбираются с учётом климатического исполнения, а естественное охлаждение использует наружный воздух.

Сухой трансформатор также может применяться в наружной подстанции, но обычно нуждается в защищённом отсеке или кожухе, предотвращающем попадание осадков и загрязнений. Одновременно защитная конструкция не должна ухудшать вентиляцию.

Холодный климат

При низких температурах учитывают свойства материалов, пуск после продолжительного отключения, вероятность образования конденсата, работу приводов и измерительных приборов.

Для сухого трансформатора особенно важна защита от увлажнения при перепадах температуры. Для масляного оборудования необходимо проверить соответствие масла, уплотнений, вводов и арматуры климатическому исполнению.

Высокая температура окружающей среды

Чем выше температура воздуха, тем меньше запас по охлаждению. Нельзя механически переносить номинальную мощность трансформатора из нормальных условий в жаркое помещение или закрытый отсек.

Для такого размещения выполняют тепловую проверку и при необходимости:

• увеличивают воздухообмен;
• применяют принудительную вентиляцию;
• ограничивают допустимую нагрузку;
• выбирают другое исполнение оборудования;
• предусматривают контроль температуры.

Обслуживание сухого трансформатора

Распространённое выражение «сухой трансформатор не требует обслуживания» следует понимать только как отсутствие операций с трансформаторным маслом. Сухое оборудование нуждается в периодических осмотрах и профилактике.

Что проверяют при обслуживании

• чистоту обмоток и вентиляционных каналов;
• состояние литой изоляции и опор;
• затяжку контактных соединений;
• работу температурных датчиков и реле;
• состояние вентиляторов;
• наличие следов локального перегрева;
• исправность заземления и ограждений;
• появление нетипичного шума или вибрации.

Очистку выполняют безопасным способом на отключённом и подготовленном оборудовании. Периодичность зависит от загрязнённости окружающей среды, режима нагрузки и требований эксплуатационной документации.

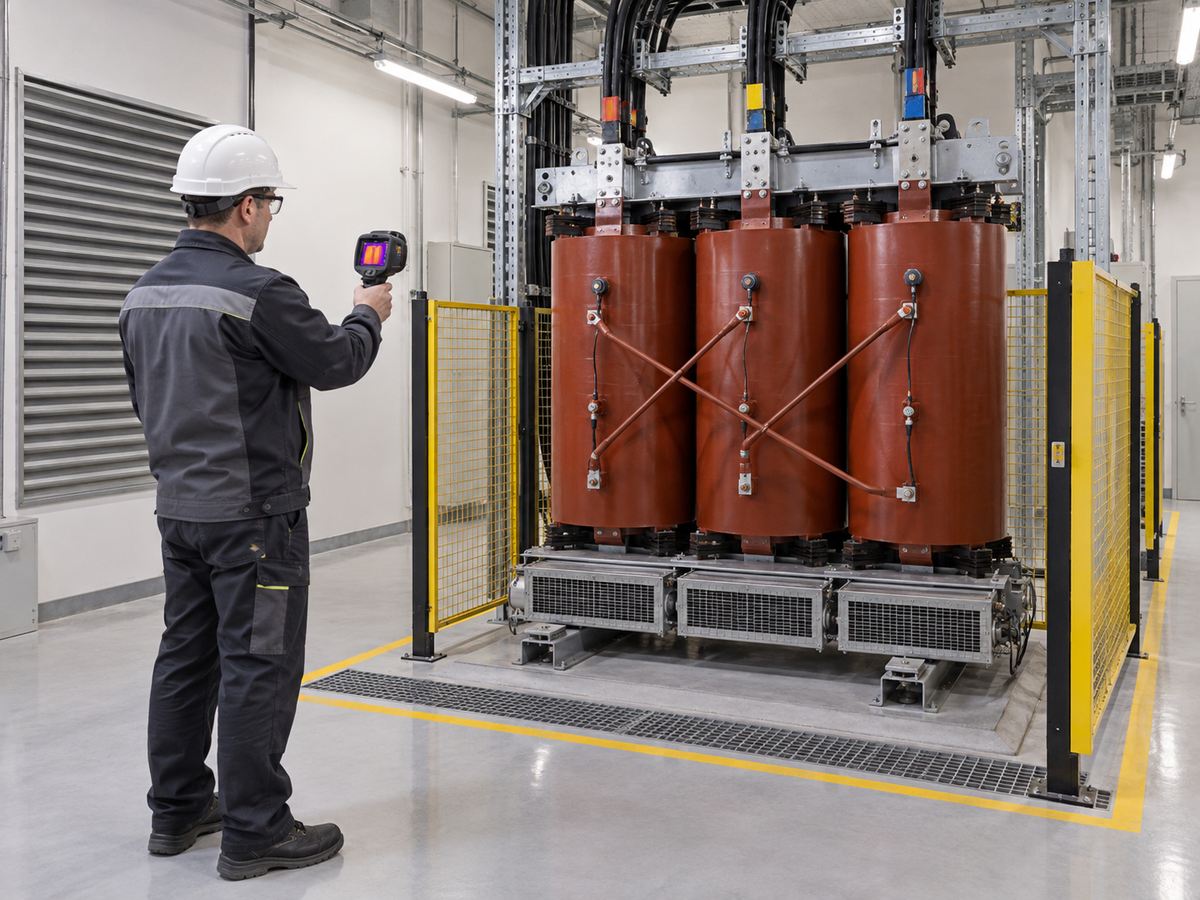

Подпись: Тепловизионная проверка помогает выявлять перегрев соединений и неравномерность температурного режима.

Обслуживание масляного трансформатора

Объём работ зависит от выбранной серии. Для трансформаторов ТМ контролируют расширитель, уровень масла и состояние воздухоосушителя. Для ТМГ особенно важны герметичность, состояние гофрированных стенок и отсутствие течей.

При диагностике масла оценивают показатели, предусмотренные регламентом и фактическим состоянием оборудования.

Что проверяют при осмотре

• отсутствие следов масла на баке и фундаменте;
• состояние вводов и уплотнений;
• температуру и текущую нагрузку;
• уровень масла или показания контрольных приборов;
• контактные соединения;
• состояние радиаторов;
• свободный доступ охлаждающего воздуха;
• защитные и сигнальные устройства;
• появление нетипичного шума или вибрации.

Герметичный трансформатор нельзя вскрывать или доливать без соблюдения технологии изготовителя. Неправильное вмешательство способно нарушить расчётное заполнение бака и привести к попаданию воздуха и влаги.

Надёжность и срок службы

Надёжность определяется не только типом изоляционной среды. На срок службы влияют:

• качество изготовления;
• температурный режим;
• уровень загрузки;
• перенапряжения;
• короткие замыкания;
• состояние контактных соединений;
• условия окружающей среды;
• качество технического обслуживания.

Сам по себе тип изоляции не гарантирует большего срока эксплуатации.

Главный фактор — температура

Перегрев ускоряет старение как твёрдой изоляции сухого трансформатора, так и целлюлозной изоляции масляного оборудования. Поэтому грамотный выбор мощности трансформатора и КТП, правильная вентиляция и настройка защит важнее абстрактного сравнения технологий.

Влажность

Для сухого оборудования опасны загрязнение и конденсация на изоляционных поверхностях. Для масляного трансформатора риск связан с попаданием влаги в масло и твёрдую изоляцию при нарушении герметичности или работе через неисправный воздухоосушитель.

Короткие замыкания

Токи короткого замыкания создают значительные электродинамические усилия. Выбор оборудования должен учитывать расчётные токи сети, параметры защит и стойкость конкретной конструкции.

Перегрузочная способность

Допустимая перегрузка зависит от предшествующей нагрузки, температуры окружающей среды, длительности перегрузки, системы охлаждения и требований производителя.

Нельзя считать, что один тип трансформатора всегда переносит перегрузку лучше другого. Сравнивать необходимо характеристики конкретных моделей.

Принудительное охлаждение сухого трансформатора

Вентиляторы могут временно увеличить допустимую нагрузку в пределах, установленных изготовителем. При проектировании необходимо учитывать:

• вероятность отказа вентилятора;
• загрязнение воздушных каналов;
• дополнительный шум;
• электропитание системы охлаждения;
• работу температурной автоматики.

Принудительное охлаждение не должно становиться постоянным способом компенсации неправильно выбранной мощности.

Тепловая инерция масляного трансформатора

Масло и бак обладают заметной тепловой инерцией, однако температура наиболее нагретой точки обмотки может отличаться от средней температуры масла.

Возможность и продолжительность перегрузки определяются по документации конкретного трансформатора с учётом предшествующей нагрузки и температуры.

Потери и энергоэффективность

Сравнивать типы только по утверждению «у сухого меньше потери» или «масляный экономичнее» некорректно. Необходимо взять паспортные потери холостого хода и короткого замыкания для двух конкретных моделей и сопоставить их с реальным графиком нагрузки.

Потери холостого хода

Потери холостого хода возникают всё время, пока трансформатор находится под напряжением, даже если полезная нагрузка отсутствует.

Для объектов с низкой средней загрузкой или выраженными сезонными колебаниями этот компонент особенно важен.

Нагрузочные потери

Нагрузочные потери зависят от тока и возрастают приблизительно пропорционально квадрату нагрузки. Для объекта с продолжительной высокой загрузкой различия в нагрузочных потерях могут заметно влиять на эксплуатационные расходы.

Как оценить стоимость потерь

Для расчёта необходимо определить:

1. продолжительность работы трансформатора;
2. уровни загрузки по периодам;
3. продолжительность каждого режима;
4. стоимость электроэнергии;
5. планируемый срок эксплуатации;
6. прогнозируемое изменение нагрузки.

После этого потери переводят в денежные затраты и сравнивают вместе с ценой оборудования, монтажом и обслуживанием.

Стоимость покупки и владения

Масляный трансформатор часто стоит дешевле сухого оборудования сопоставимой мощности и класса напряжения. Сухая модель может потребовать большей первоначальной инвестиции, но иногда позволяет упростить размещение подстанции и приблизить источник питания к нагрузке.

При комплексном расчёте учитывают:

• цену трансформатора;
• стоимость помещения или фундамента;
• строительные и противопожарные конструкции;
• вентиляцию и кондиционирование;
• маслоприёмные устройства;
• кабельные линии ВН и НН;
• потери электроэнергии;
• обслуживание и диагностику;
• стоимость возможного простоя;
• демонтаж и утилизацию.

В одном проекте более дорогой сухой трансформатор может снизить общую стоимость за счёт удачной компоновки и сокращения линий 0,4 кВ. В другом объекте наружная комплектная трансформаторная подстанция с масляным трансформатором окажется значительно рациональнее.

Сравнение габаритов и массы

Нельзя утверждать, что сухой трансформатор всегда меньше масляного. Герметичный ТМГ может иметь достаточно компактную конструкцию, но содержит бак и трансформаторное масло. Сухой трансформатор имеет развитые изоляционные расстояния и может дополняться защитным кожухом.

Сопоставлять необходимо габаритные чертежи конкретных моделей одинаковой мощности.

Что проверить на габаритном чертеже

• длину, ширину и высоту;
• полную массу;
• транспортную массу;
• минимальные расстояния до стен;
• направление вводов;
• высоту шинных присоединений;
• расположение центра тяжести;
• точки подъёма;
• зону выкатки;
• пространство для обслуживания.

Какой трансформатор выбрать для разных объектов

Торговый или офисный комплекс

При встроенной подстанции часто рассматривают сухой трансформатор из-за отсутствия масла и возможности размещения ближе к центру нагрузки.

Обязательно проверяют уровень шума, производительность вентиляции и возможность последующей замены оборудования.

Жилой комплекс

Приоритетными становятся пожарные решения и акустический комфорт. Сухой трансформатор может быть удобнее для размещения внутри здания, но неправильная виброизоляция способна привести к распространению структурного шума.

Наружная отдельно стоящая КТП с масляным трансформатором также может оказаться рациональным решением, если для неё предусмотрено подходящее место.

Производственное предприятие

Выбор зависит от окружающей среды и планировки объекта. Для наружной КТП обычно удобен масляный трансформатор. Для чистого внутреннего распределительного пункта, расположенного рядом с нагрузкой, может применяться сухая модель.

В пыльном или загрязнённом цехе потребуется защищённое исполнение, соответствующая степень защиты и регулярное обслуживание вентиляционной системы.

Складской или логистический комплекс

При наличии свободной территории наружная КТП с масляным трансформатором часто позволяет получить экономичное решение.

Встроенное трансформаторное помещение, специальные требования заказчика или необходимость сократить длину низковольтных линий могут сделать сухой трансформатор более подходящим.

Медицинское или образовательное учреждение

Высокая значимость пожарной безопасности, акустического комфорта и надёжности делает сухую конструкцию распространённым вариантом для внутреннего размещения.

Окончательное решение должно подтверждаться проектом, характеристиками конкретного оборудования и требуемыми классами исполнения.

Удалённый наружный объект

Масляный герметичный трансформатор в КТП может быть практичным решением при правильно выбранном климатическом исполнении.

Однако удалённость объекта не отменяет периодических осмотров, диагностики и обеспечения доступа для ремонта или замены оборудования.

Выбор трансформатора для КТП и 2КТП

УЗЭУ выпускает комплектные трансформаторные подстанции, которые могут проектироваться под различные типы силовых трансформаторов.

При выборе необходимо одновременно согласовать:

• трансформаторный отсек;
• систему вентиляции;
• вводы высокого и низкого напряжения;
• РУВН;
• РУНН;
• шинные соединения;
• коммутационную аппаратуру;
• защиту и автоматику;
• габариты и способ установки.

Однотрансформаторная схема

Однотрансформаторная КТП подходит, когда допустим перерыв электроснабжения либо предусмотрено внешнее резервирование.

Выбор сухого или масляного исполнения не заменяет расчёт мощности и анализ режима работы потребителей.

Двухтрансформаторная схема

Для ответственных нагрузок могут применяться двухтрансформаторные подстанции с секционированием РУНН. В этом случае проверяется режим N−1, при котором оставшийся в работе трансформатор принимает допустимую нагрузку.

Особенности выбора между КТП и 2КТП подробно рассмотрены в статье «Однотрансформаторная или двухтрансформаторная подстанция».

Масляные трансформаторы УЗЭУ

В каталоге представлены масляные трансформаторы ТМ, ТМГ, ТМЗ и других серий для распределительных сетей и комплектования трансформаторных подстанций.

Сухие трансформаторы УЗЭУ

Сухие трансформаторы ТСЗ и ТСЛ применяются на объектах, где проектом предусмотрена сухая изоляция и обеспечены соответствующие условия размещения.

Выбор мощности от 630 до 2500 кВА

Тип изоляции выбирают после либо одновременно с расчётом необходимой мощности. Одинаковая номинальная мощность не означает одинаковые потери, габариты, массу и условия охлаждения.

Трансформатор 630 кВА

Мощность 630 кВА применяется для локальных нагрузок, отдельных очередей объектов и сравнительно небольших подстанций.

При внутреннем размещении особенно важно проверить фактическое тепловыделение и уровень шума.

Трансформаторы 1000 и 1250 кВА

С увеличением мощности возрастают ток стороны 0,4 кВ, требования к шинам, коммутационной аппаратуре и вентиляции.

Для сухого трансформатора оценивают необходимость вентиляторов. Для масляного — компоновку бака, радиаторов и трансформаторного отсека.

Трансформаторы 1600 и 2500 кВА

Крупная мощность требует обязательной проверки:

• токов короткого замыкания;
• термической и динамической стойкости шин;
• возможности транспортировки;
• грузоподъёмности перекрытий;
• размеров монтажных проёмов;
• теплового режима;
• параметров РУНН.

В некоторых проектах два трансформатора меньшей мощности обеспечивают более удобное резервирование, чем один крупный агрегат.

Типичные ошибки при выборе

Ошибка 1. Выбирать по одному преимуществу

Отсутствие масла, низкая цена или компактность не должны быть единственным критерием. Требуется системное сравнение оборудования и проектных последствий.

Ошибка 2. Не рассчитывать вентиляцию

Потери электроэнергии превращаются в тепло независимо от типа трансформатора. Закрытый отсек без достаточного отвода тепла опасен для обоих вариантов.

Ошибка 3. Игнорировать шум

Этот фактор особенно важен для встроенных подстанций. Необходимо изучить паспортные значения и выполнить акустическую оценку.

Ошибка 4. Считать сухой трансформатор необслуживаемым

Пыль, контактные соединения, температурные датчики и вентиляторы требуют контроля и профилактики.

Ошибка 5. Сравнивать только закупочную цену

Строительная часть, вентиляция, кабельные линии, потери электроэнергии и возможный простой способны полностью изменить экономику проекта.

Ошибка 6. Не согласовать присоединения

Габариты, выводы, напряжение короткого замыкания и группа соединения должны соответствовать проекту КТП, РУВН и РУНН.

Какие данные передать изготовителю

Для корректного подбора оборудования желательно указать:

1. номинальную мощность;
2. напряжение стороны ВН;
3. напряжение стороны НН;
4. частоту сети;
5. схему и группу соединения;
6. расчётную и максимальную нагрузку;
7. место установки;
8. климатическое исполнение;
9. минимальную и максимальную температуру;
10. высоту над уровнем моря;
11. запылённость и влажность;
12. наличие особых воздействий;
13. ограничения по шуму;
14. тип охлаждения;
15. необходимость вентиляторов;
16. требуемую степень защиты кожуха;
17. параметры потерь;
18. напряжение короткого замыкания;
19. компоновку КТП;
20. направление присоединений;
21. ограничения транспортировочного пути.

Пошаговый алгоритм выбора

Шаг 1. Определить место размещения

Внутреннее или наружное, встроенное или отдельно стоящее, чистое или загрязнённое помещение — это первый фильтр при выборе трансформатора.

Шаг 2. Выполнить расчёт мощности

Учитываются график нагрузки, коэффициенты спроса, пусковые токи, перспектива увеличения потребления и необходимость резервирования.

Шаг 3. Сравнить проектные последствия

Для сухого варианта рассчитывают вентиляцию, уровень шума и параметры защитного кожуха. Для масляного трансформатора определяют необходимые пожарные и маслоприёмные решения.

Шаг 4. Сопоставить конкретные модели

Сравнивают не абстрактные технологии, а паспортные характеристики оборудования:

• потери холостого хода;
• нагрузочные потери;
• напряжение короткого замыкания;
• допустимую температуру;
• габариты;
• массу;
• уровень шума;
• комплект приборов;
• условия эксплуатации.

Шаг 5. Посчитать стоимость жизненного цикла

К стоимости приобретения добавляют строительные работы, вентиляцию, кабельные линии, потери электроэнергии, обслуживание и возможный ущерб от простоя.

Шаг 6. Согласовать трансформатор с КТП

Силовой трансформатор, его отсек, РУВН и РУНН должны образовывать единую совместимую систему.

Часто задаваемые вопросы

Что лучше: сухой или масляный трансформатор?

Универсально лучшего типа не существует. Для внутреннего размещения с повышенными требованиями к последствиям утечки часто выбирают сухой трансформатор. Для наружной КТП обычно рассматривают масляное исполнение. Решение должно подтверждаться проектом.

Какой трансформатор дешевле?

При одинаковой мощности закупочная цена масляного трансформатора часто ниже. Однако полная стоимость зависит от помещения, противопожарных решений, кабельных линий, потерь и обслуживания.

Можно ли установить масляный трансформатор внутри здания?

Возможность установки определяется проектными и нормативными требованиями к конкретному объекту. Потребуются соответствующее помещение, вентиляция и меры локализации возможной утечки масла и пожара.

Можно ли поставить сухой трансформатор на улице?

Можно использовать исполнение, рассчитанное на наружные условия. Обычно сухой трансформатор устанавливают в защищённом отсеке или кожухе с обеспеченной вентиляцией.

Какой трансформатор работает тише?

Уровень шума зависит от конкретной модели, мощности, конструкции магнитопровода, наличия вентиляторов и качества монтажа. Необходимо сравнивать паспортные показатели и предусматривать виброизоляцию.

Какой вариант требует меньше обслуживания?

У сухого трансформатора отсутствуют операции с маслом. У герметичного ТМГ меньше операций, связанных с расширителем и воздухоосушителем. Однако оба типа требуют регулярных осмотров, контроля температуры и состояния контактных соединений.

Можно ли заменить масляный трансформатор сухим той же мощности?

Замена возможна только после проверки габаритов, вводов, вентиляции, потерь, напряжения короткого замыкания, группы соединения, защит и строительных решений.

Итоги

Сухой трансформатор особенно удобен для внутреннего размещения, когда важно исключить жидкий диэлектрик, приблизить подстанцию к центру нагрузки и выполнить требования конкретного здания. Его выбор требует внимания к вентиляции, запылённости, температурному режиму и шуму.

Масляный трансформатор остаётся рациональным решением для наружных КТП и отдельно стоящих подстанций. Масло обеспечивает эффективную изоляцию и охлаждение, но проект должен учитывать герметичность оборудования, противопожарные мероприятия и возможность утечки.

Окончательный выбор выполняют с учётом места установки, расчётной мощности, категории надёжности, электрических характеристик, компоновки подстанции и полной стоимости владения. Такое сравнение позволяет избежать как неоправданной переплаты, так и решения, которое окажется неудобным или небезопасным в эксплуатации.
