Пусконаладочные работы трансформаторной подстанции

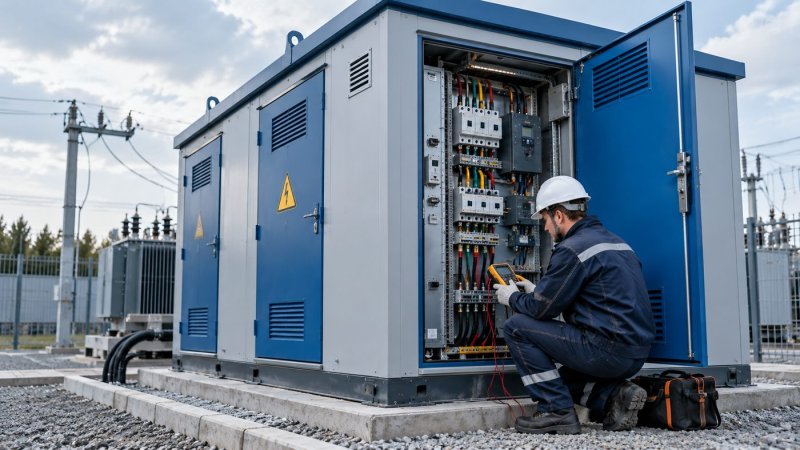

Пусконаладочные работы трансформаторной подстанции подтверждают готовность оборудования к безопасному включению под напряжение и работе с расчетной нагрузкой. В состав работ входят проверка монтажа, измерения изоляции и заземления, настройка защит, опробование коммутационных аппаратов и оформление протоколов. Объем испытаний определяют по схеме КТП, мощности трансформатора, классу напряжения и требованиям проекта
Подготовка к ПНР: документы, состав оборудования и условия допуска
Подготовку к пусконаладочным работам начинают после завершения монтажа, приемки строительной части и проверки комплектности поставки. Цель этапа - подтвердить, что подстанция готова к безопасной подаче напряжения и испытаниям по утвержденной программе
Проверить комплект исполнительной и заводской документации
На площадке должны быть однолинейная схема, проект электроснабжения, паспорта трансформатора и коммутационных аппаратов, заводские протоколы испытаний, руководство по эксплуатации, кабельный журнал, акты скрытых работ и протоколы измерения сопротивления заземления. Уставки релейной защиты и автоматики сверяют с проектом и параметрами питающей сети
Сверить фактический состав оборудования со схемой
Проверяют наличие и маркировку ячеек РУ высокого и низкого напряжения, силового трансформатора, вводных и секционных аппаратов, приборов учета, устройств РЗА, цепей сигнализации, освещения и обогрева. Отдельно контролируют соответствие номинального напряжения, мощности трансформатора, токов аппаратов и сечений кабелей проектным значениям
Подтвердить готовность монтажа и строительной части
До ПНР должны быть закреплены корпуса оборудования, подключены силовые и контрольные кабели, выполнены контуры заземления, закрыты кабельные вводы и проходки. В помещениях или утепленных подстанциях проверяют освещение, вентиляцию, отопление, отсутствие строительной влаги и свободный доступ к аппаратам
Оформить допуск персонала и программу работ
Работы выполняет персонал с требуемой группой по электробезопасности по наряду или распоряжению. Перед началом назначают ответственного руководителя, производителя работ и допускающего, определяют границы рабочего места, устанавливают заземления и плакаты безопасности. Программу ПНР согласуют с владельцем электроустановки и сетевой организацией, если требуется включение со стороны питающей сети
Проверка оборудования подстанции и монтажных соединений
Перед подачеи напряжения проверяют комплектность, маркировку и состояние оборудования трансформаторной подстанции по спецификации и однолинеинои схеме. Сверяют мощность и группу соединения трансформатора, номиналы аппаратов ВН и НН, уставки защит, наличие заземляющих проводников, блокировок и предупредительных знаков
Монтажные соединения осматривают и контролируют инструментально. Особое внимание уделяют контактам шин, кабельным наконечникам, вводам трансформатора, присоединениям аппаратов и цепям вторичнои коммутации: ослабленное соединение при рабочем токе становится источником локального перегрева и отказа
- Проверить затяжку болтовых контактных соединении с моментом по документации изготовителя
- Сверить фазировку и маркировку кабелеи на стороне ВН и НН
- Проконтролировать непрерывность защитного заземления корпусов, двереи и металлоконструкции
- Осмотреть изоляцию кабелеи, проходных изоляторов и шин на отсутствие повреждении
- Проверить работу механических и электрических блокировок
Расчет контрольного тока и проверка уставок защит
Контрольный ток рассчитывают по мощности трансформатора и номинальному напряжению стороны, где проверяют защиту. Расчет используют для первичной оценки уставок автоматических выключателей, релейной защиты и трансформаторов тока. Окончательные уставки принимают по проекту с проверкой селективности, чувствительности и допустимого времени отключения
Sном - номинальная мощность трансформатора, кВА
Uном - номинальное линейное напряжение сети, кВ
√3 - коэффициент для трехфазной сети
Для трансформатора 400 кВА на стороне 0,4 кВ: Iном = 400 / (1,732 × 0,4) = 577 А. Уставку защиты от перегрузки предварительно выбирают выше рабочего тока с учетом допустимой перегрузки трансформатора и характеристик отходящих линий. Например, при расчетной нагрузке 500 А уставка тепловой защиты может быть принята 550 А, но перед включением требуется проектная проверка селективности с вводным и отходящими автоматическими выключателями
Измерения, проверку уставок релейнои защиты и первичное включение выполняет электротехническии персонал с группои по электробезопасности, предусмотреннои правилами эксплуатации. Результаты фиксируют в протоколах испытании, а выявленные замечания устраняют до подачи рабочего напряжения
Испытания перед включением КТП и последовательность подачи напряжения
Испытания выполняют по утвержденнои программе до подачи рабочего напряжения. Их задача - выявить ошибки монтажа, подтвердить состояние изоляции, работоспособность защит и правильность вторичных цепеи. Конкретныи объем, испытательные напряжения и допустимые результаты принимают по проекту, паспортам оборудования и нормативным требованиям
Измерить сопротивление изоляции и проверить силовые цепи
Измеряют сопротивление изоляции обмоток трансформатора, силовых кабелеи, шин и вторичных цепеи. Перед измерениями оборудование отключают от чувствительных электронных устроиств, а после окончания испытании разряжают. Результаты сопоставляют с нормами для класса напряжения, температуры и типа изоляции, указанными в программе ПНР
Проверить заземление, фазировку и вторичную коммутацию
Измеряют сопротивление заземляющего устроиства и непрерывность защитных проводников до корпусов ячеек, трансформатора, двереи и металлических конструкции. Затем проверяют фазировку вводов и отходящих линии, соответствие маркировки однолинеинои схеме, правильность подключения цепеи управления, сигнализации, учета и блокировок
Испытать коммутационные аппараты и устроиства РЗА
Опробуют ручное и дистанционное управление выключателями, разъединителями, заземляющими ножами и автоматическими выключателями НН. Проверяют механические и электромагнитные блокировки, отключение от защит, работу сигнализации и положение аппаратов на мнемосхеме. Уставки защит сверяют с проектом и селективностью вышестоящих и нижестоящих защит
Подать напряжение на сторону ВН без нагрузки
Перед включением удаляют переносные заземления в пределах подготовленнои схемы, снимают плакаты по распоряжению допускающего, закрывают двери и выводят персонал из опаснои зоны. Напряжение сначала подают на ввод ВН и трансформатор при отключенных отходящих линиях НН. Контролируют отсутствие аварииных сигналов, постороннего шума, запаха нагрева, течи масла и недопустимых показании приборов
Включить секции НН и подключить нагрузку поэтапно
После успешного включения трансформатора включают вводнои аппарат НН, проверяют линеиные и фазные напряжения, чередование фаз и работу учета. Отходящие линии подключают последовательно, начиная с собственных нужд и ответственных приемников по согласованнои схеме. На каждом этапе контролируют токи фаз, напряжение, отсутствие перегрева контактов и срабатывании защит, после чего оформляют протоколы и акт готовности к эксплуатации
Оформление результатов и ввод КТП в эксплуатацию
После завершения измерении, проверки защит и пробного включения результаты ПНР сводят в комплект приемо-сдаточнои документации. Для трансформаторнои подстанции оформляют протоколы испытании силового трансформатора, кабельных линии, заземляющего устроиства, изоляции, релейнои защиты, автоматики, учета и вторичных цепеи
Ввод в эксплуатацию допускается после устранения замечании, подписания актов и подтверждения готовности эксплуатационного персонала. Владелец электроустановки утверждает эксплуатационные схемы, назначает ответственных за электрохозяиство, организует выдачу оперативных ключеи, ведение журналов и плановое техническое обслуживание
- Сформировать протоколы измерении и функциональных проверок по утвержденнои программе ПНР
- Оформить акт готовности оборудования к подаче напряжения и акт приемки в эксплуатацию
- Передать заказчику паспорта, исполнительные схемы, инструкции и ведомость уставок РЗА
- Зафиксировать начальные показания приборов учета и параметры пробного включения
- Провести инструктаж оперативного персонала по переключениям, блокировкам и деиствиям при аварии
Итоги
Пусконаладочные работы завершают после проверки монтажа, изоляции, заземления, защит и блокировок, пробного включения подстанции и поэтапного подключения нагрузки. Уставки защит и результаты испытаний проверяют по проекту, программе ПНР и документации оборудования. Выявленные замечания устраняют, результаты оформляют протоколами и актом готовности к эксплуатации
