Подстанция КТП-ТК 1000 кВА в Челябинске

Описание

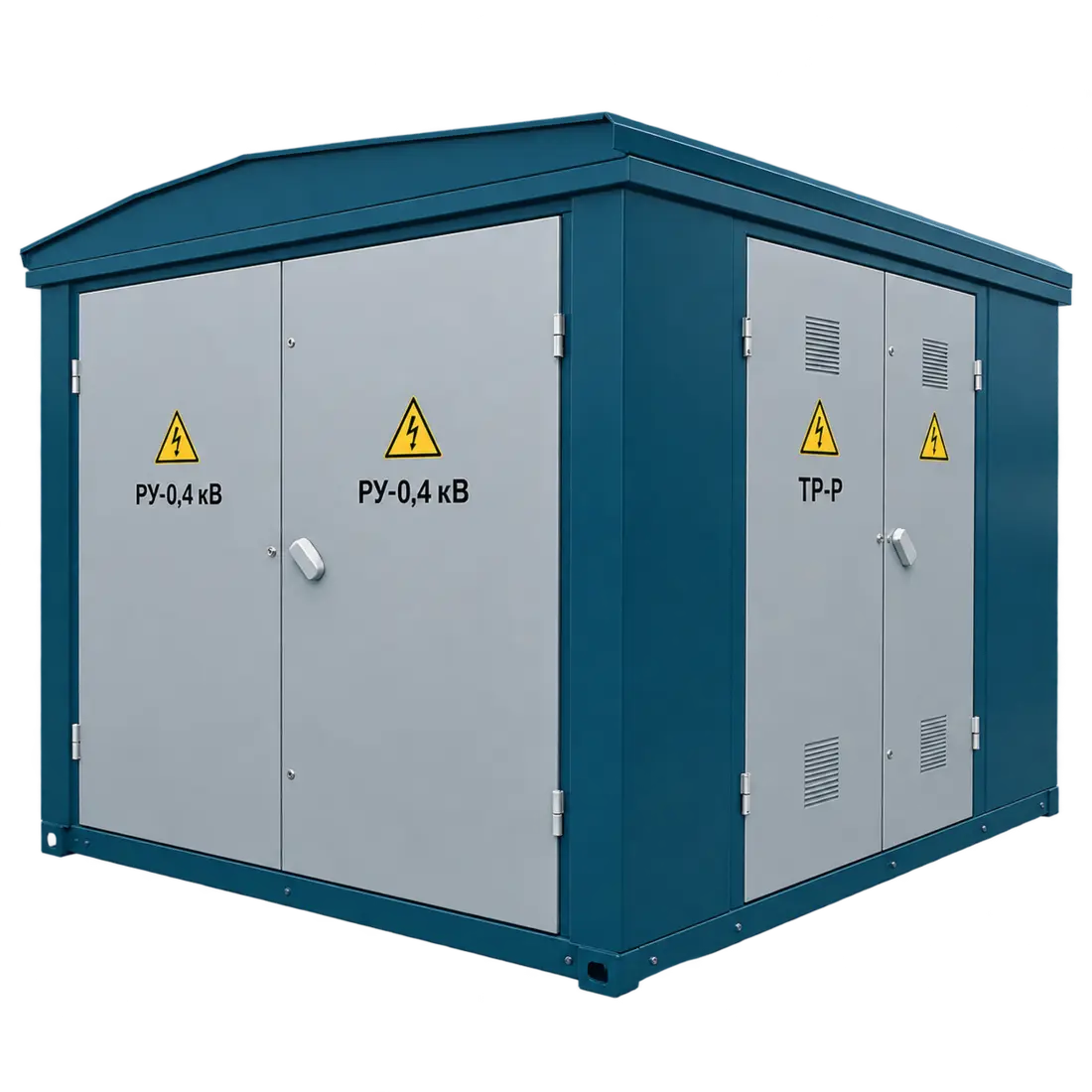

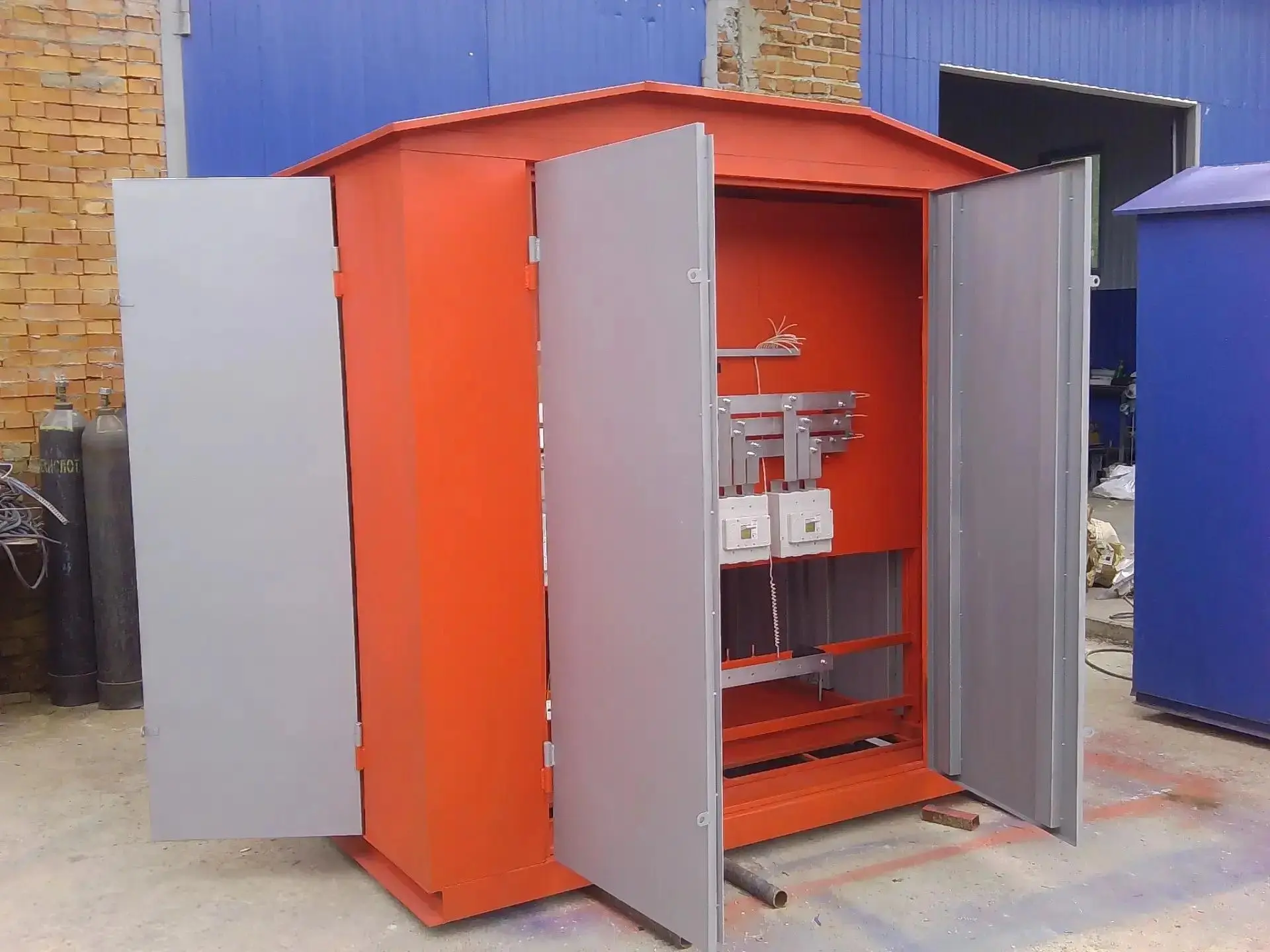

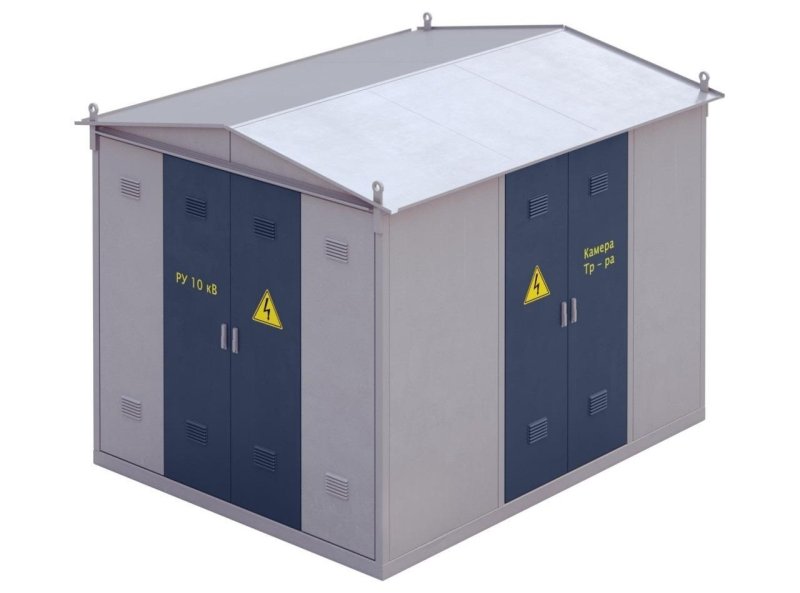

КТП-ТК 1000 кВА 10(6)/0.4 кВ — комплектная трансформаторная подстанция тупикового типа с одним силовым трансформатором мощностью 1000 кВА. Исполнение ТК предусматривает высоковольтную часть с ВНА и применяется в тех случаях, когда линия 6 или 10 кВ заканчивается непосредственно на подстанции.

Подстанция принимает электроэнергию высокого напряжения, преобразует ее до 0.4 кВ и обеспечивает распределение между технологическими, инженерными и вспомогательными потребителями. КТП-ТК 1000 кВА может использоваться для отдельного производственного корпуса, металлургического участка, машиностроительного предприятия, склада или инженерного объекта.

Для Челябинска и Челябинской области такое исполнение особенно актуально для металлургических, машиностроительных, металлообрабатывающих и производственно-складских объектов. При выборе подстанции учитываются параметры сети, расчетная нагрузка, режим работы технологического оборудования и требования проекта.

УЗЭУ производит КТП-ТК 1000 кВА по техническому заданию заказчика. Исполнение подстанции определяется однолинейной схемой, напряжением питающей сети 6(10) кВ, характеристиками силового трансформатора и структурой потребителей на стороне 0.4 кВ.

Комплектация КТП-ТК 1000 кВА

Состав подстанции формируется под конкретный проект. В зависимости от технического задания КТП-ТК 1000 кВА может комплектоваться:

• силовым трансформатором мощностью 1000 кВА;
• распределительным устройством высокого напряжения РУВН 6(10) кВ;
• ВНА;
• распределительным устройством низкого напряжения РУНН 0.4 кВ;
• высоковольтной коммутационной аппаратурой;
• автоматическими выключателями;
• устройствами защиты силового трансформатора;
• релейной защитой;
• оборудованием коммерческого учета электроэнергии;
• приборами технического учета;
• измерительным оборудованием;
• системой автоматики;
• сигнализацией;
• шинными соединениями;
• внутренним освещением;
• вентиляцией;
• системой обогрева.

Количество отходящих линий 0.4 кВ, характеристики коммутационной аппаратуры, параметры защиты, учета и автоматики определяются индивидуально по проекту.

КТП-ТК 1000 кВА может изготавливаться по предоставленной заказчиком однолинейной схеме с учетом состава технологических потребителей и условий эксплуатации.

Наименование параметра	Значение
Мощность силового трансформатора, кВА	25-1600
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Ток электрической стойкости на стороне ВН, кА	51
Ток термической стойкости на стороне ВН, кА	20
Исполнение по вводу ВН	Кабельный, воздушный
Исполнение по выводу НН	Кабельный, воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий	5 (10)
КТП-ТК — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H)	2760 х 2100 х 2400
КТП-ТВ — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H (Н1))	1900 х 2100 х 2400 (4000)
Масса не более, кг	1200

Электрическая схема и комплектация оборудованием

№	Обозначение	Наименование	Кол-во
1	(QW) QSG	Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6) кВ	1
2	FV1-FV3	Разрядник вентильный или ОПН 10(6)*	3
3	FV4-FV6	Разрядник вентильный или ОПН 10(6)	3
4	FU1-FU3	Предохранитель ПКТ 10(6) кВ	3
5	Q1-Q2	Разъединитель 0,4 кВ	1
6	QF1-QF2	Выключатель автоматический 16 А	3
7	QF1-QF3	Выключатель автоматический 10 А	3
8	TA1-TA3	Трансформатор тока	3
9	SA1-SA4	Переключатель 380 В/16 А	2
10	SA2-SA3	Выключатель 380 В/10 А	2
11	PI, PR	Счетчик электрической энергии	1
12	EK	Резистор подогрева	2
13	BL, KL	Фотореле	1
14	KM	Пускатель магнитный ПМ	1
15	HL	Патрон потолочный Е27	1
16	V	Вольтметр 0-500 В	1
17	XS	Розетка штепсельная 36 В	1
18	TV	Трансформатор понижающий 220/36 В	1
19	QF1-QFn	Выключатель автоматический (или рубильник с предохранителями)	10 (5)
20	T	Силовой трансформатор**	1

* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по отдельному заказу.

** — Силовой трансформатор не входит в стандартную комплектацию поставки, поставляется по отдельному заказу.

КТП-ТК 1000 для металлургических объектов Челябинска

Для Челябинска одним из характерных направлений применения КТП-ТК 1000 кВА являются предприятия металлургического профиля и связанные с ними производственные участки.

Электрическую нагрузку здесь могут создавать:

• технологические электроприводы;
• насосные агрегаты;
• компрессоры;
• крановое оборудование;
• системы охлаждения;
• вентиляционные установки;
• ремонтное оборудование;
• вспомогательные механизмы.

Если объект подключается отдельной тупиковой линией 6(10) кВ, КТП-ТК может использоваться как конечная точка преобразования и распределения электроэнергии.

Подстанция для машиностроительного предприятия

На машиностроительном объекте нагрузка часто распределяется между несколькими производственными участками.

К потребителям могут относиться:

• токарные станки;
• фрезерные центры;
• сварочное оборудование;
• сборочные линии;
• прессы;
• кран-балки;
• компрессоры;
• вентиляция.

КТП-ТК 1000 кВА может обеспечивать отдельный корпус или производственный участок при соответствии расчетной нагрузки мощности силового трансформатора.

КТП-ТК для металлообрабатывающего производства

На металлообрабатывающих объектах значительную часть нагрузки формирует станочное оборудование с электроприводами.

Это могут быть:

• станки с ЧПУ;
• прессы;
• сварочные установки;
• системы аспирации;
• компрессоры;
• грузоподъемные механизмы;
• вентиляционные системы;
• вспомогательное оборудование.

При подборе мощности учитываются рабочие и пусковые режимы, а также коэффициент одновременности работы оборудования.

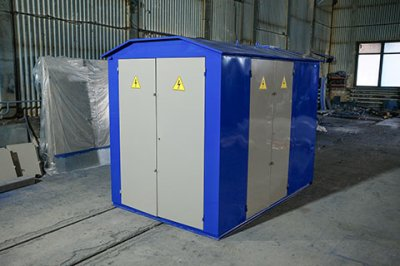

Подстанция для производственного корпуса

КТП-ТК 1000 кВА может использоваться как самостоятельный энергетический узел для отдельного производственного здания.

На стороне 0.4 кВ могут подключаться:

• технологические линии;
• станочный парк;
• насосы;
• компрессоры;
• вентиляция;
• освещение;
• инженерные системы.

Если линия высокого напряжения заканчивается непосредственно на этом корпусе, тупиковая схема соответствует назначению КТП-ТК.

КТП-ТК для ремонтно-механической базы

На ремонтных предприятиях обычно сочетаются производственные и инженерные нагрузки.

Электроэнергия требуется для:

• токарного и фрезерного оборудования;
• сварочных аппаратов;
• кран-балок;
• компрессорных установок;
• испытательных стендов;
• насосов;
• вентиляции;
• освещения.

Подстанция мощностью 1000 кВА может обеспечивать такой объект при соответствующей расчетной мощности.

Подстанция для производственно-складского комплекса

На смешанных объектах одна подстанция может обеспечивать как производственную, так и складскую часть.

К потребителям могут относиться:

• технологическое оборудование;
• складская механизация;
• погрузочная техника;
• вентиляционные установки;
• системы отопления;
• освещение;
• ремонтные зоны;
• административные помещения.

КТП-ТК 1000 кВА может стать единым энергетическим узлом такой территории, если высоковольтная сеть заканчивается на подстанции.

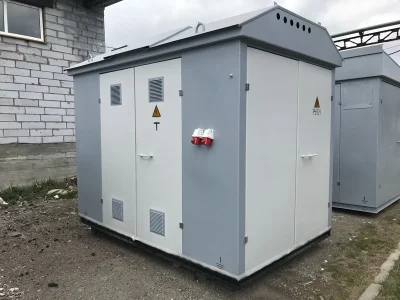

КТП-ТК для инженерных систем предприятия

На крупных производственных площадках существенную часть общей нагрузки формирует инженерная инфраструктура.

Это могут быть:

• насосные станции;
• компрессоры;
• системы охлаждения;
• вентиляционные комплексы;
• системы теплоснабжения;
• технологический обогрев;
• автоматика;
• вспомогательные электроприводы.

При выборе подстанции учитывается режим работы таких потребителей и их влияние на общую нагрузку.

КТП-ТК для нескольких зданий

Одна подстанция может обеспечивать группу объектов на общей территории.

Например:

• производственный корпус;
• склад;
• ремонтную мастерскую;
• инженерное помещение;
• административный блок.

В этой схеме линия 6(10) кВ заканчивается на КТП-ТК, а дальнейшее распределение между зданиями выполняется уже на стороне 0.4 кВ.

Отдельная КТП-ТК для нового цеха

При расширении промышленного предприятия новый цех может быть выделен в самостоятельную систему электроснабжения.

Это может потребоваться, если:

• выросла общая нагрузка предприятия;
• вводится новая производственная линия;
• установлено энергоемкое оборудование;
• существующей мощности недостаточно;
• необходимо разделить потребителей.

Если новая высоковольтная ветвь заканчивается на этом объекте, может применяться КТП-ТК 1000 кВА.

КТП-ТК при модернизации действующего производства

Подстанция может использоваться и при реконструкции существующей системы электроснабжения.

Причинами могут быть:

• износ старого оборудования;
• необходимость увеличения мощности;
• изменение состава потребителей;
• модернизация станочного парка;
• строительство дополнительного корпуса;
• изменение точки подключения.

Новое оборудование проектируется с учетом существующей инфраструктуры и будущего развития предприятия.

Подстанция для насосного и компрессорного оборудования

На промышленных площадках большая часть электрической нагрузки может приходиться на мощные электродвигатели.

К энергоемким потребителям относятся:

• насосные агрегаты;
• компрессорные установки;
• системы охлаждения;
• вентиляционные агрегаты;
• технологические приводы.

При подборе трансформатора необходимо учитывать не только номинальную мощность, но и характер пусковых нагрузок.

КТП-ТК для промышленной инфраструктуры

Подстанция может использоваться не только непосредственно для основного производственного оборудования.

Она также подходит для питания:

• инженерных корпусов;
• насосных сооружений;
• ремонтных зон;
• складов;
• вспомогательных производств;
• административно-бытовых помещений.

Для объекта с отдельным тупиковым присоединением КТП-ТК позволяет организовать самостоятельный узел электроснабжения 10(6)/0.4 кВ.

Когда выбирают КТП-ТК 1000 кВА

Такое исполнение применяется, если проектом предусмотрены:

• один силовой трансформатор мощностью 1000 кВА;
• входное напряжение 6 или 10 кВ;
• распределение электроэнергии на стороне 0.4 кВ;
• тупиковая схема подключения;
• высоковольтное исполнение с ВНА;
• отсутствие необходимости в дальнейшем транзите 6(10) кВ.

Тип подстанции определяется техническими условиями и проектной схемой.

Отличие КТП-ТК от КТП-П

КТП-ТК и КТП-П имеют разное назначение в высоковольтной сети.

КТП-ТК является тупиковой подстанцией: линия высокого напряжения заканчивается непосредственно на ней.

КТП-П относится к проходному типу и позволяет продолжить линию 6(10) кВ дальше.

Таким образом:

• КТП-ТК — тупиковая с ВНА;
• КТП-П — проходная.

Отличие КТП-ТК от КТП-ТВ

Оба варианта относятся к тупиковому типу.

Основное различие связано с высоковольтным исполнением:

• КТП-ТК — тупиковая с ВНА;
• КТП-ТВ — тупиковая без ВНА.

Конкретный вариант выбирается по техническим условиям и однолинейной схеме.

Отличие КТП-ТК 1000 от 2КТП-ТК 1000

КТП-ТК 1000 кВА предусматривает один силовой трансформатор мощностью 1000 кВА.

В 2КТП-ТК устанавливаются два трансформатора по 1000 кВА каждый.

Соответственно:

• КТП-ТК 1000 — установленная трансформаторная мощность 1000 кВА;
• 2КТП-ТК 2×1000 — установленная мощность 2000 кВА.

Двухтрансформаторный вариант применяется при большей требуемой мощности или необходимости разделить нагрузку между двумя трансформаторными секциями.

Трансформаторы 1000 кВА для КТП-ТК

Тип силового трансформатора подбирается в соответствии с проектом.

Для внутренней перелинковки страницы можно использовать:

• трансформаторы ТМГ 1000 кВА;
• трансформаторы ТМ 1000 кВА;
• масляные трансформаторы 1000 кВА;
• сухие трансформаторы 1000 кВА;
• трансформатор 1000 кВА.

Такая перелинковка связывает региональную страницу КТП-ТК с другими страницами оборудования мощностью 1000 кВА.

От чего зависит цена КТП-ТК 1000 кВА

Стоимость подстанции рассчитывается по фактической спецификации.

На цену влияют:

• тип силового трансформатора;
• характеристики высоковольтного оборудования;
• параметры оборудования 0.4 кВ;
• количество отходящих линий;
• коммутационная аппаратура;
• системы защиты;
• приборы учета;
• автоматика;
• конструктивное исполнение;
• дополнительные требования заказчика.

Для точного расчета необходимо предоставить техническое задание, проект или однолинейную схему.

Купить подстанцию КТП-ТК 1000 кВА в Челябинске

УЗЭУ производит тупиковые трансформаторные подстанции КТП-ТК 1000 кВА 10(6)/0.4 кВ с ВНА для металлургических, машиностроительных, металлообрабатывающих, производственно-складских и инженерных объектов.

Подстанция изготавливается по параметрам конкретного проекта с подбором силового трансформатора мощностью 1000 кВА и необходимого электротехнического оборудования.

Осуществляется поставка КТП-ТК 1000 кВА в Челябинск и другие населенные пункты Челябинской области.

Для подготовки коммерческого предложения можно предоставить техническое задание, однолинейную схему, проектную документацию или заполненный опросный лист.
