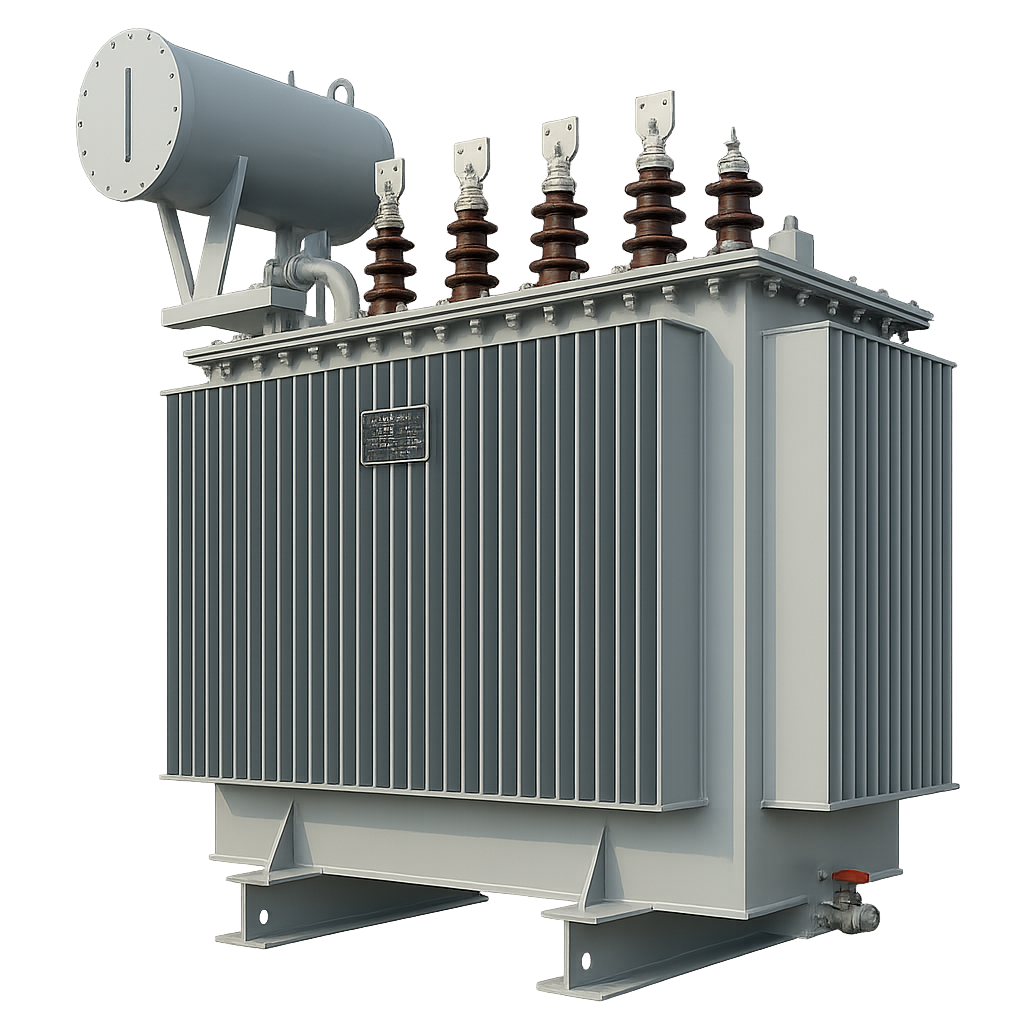

Трансформатор ТМ 1000/10(6)/0.4 кВ в Челябинске

Описание

ТМ 1000/10(6)/0.4 кВ — трехфазный масляный силовой трансформатор номинальной мощностью 1000 кВА, предназначенный для преобразования напряжения распределительной сети 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы серии ТМ применяются при организации электроснабжения промышленных предприятий, производственных объектов, складских и логистических комплексов, коммерческой недвижимости и инженерной инфраструктуры. Оборудование может поставляться отдельно либо использоваться в составе комплектной трансформаторной подстанции.

Для Челябинска и Челябинской области ТМ 1000 кВА может применяться при строительстве новых энергоузлов, реконструкции существующих подстанций, увеличении мощности, замене действующего силового трансформатора и модернизации распределительной сети 0.4 кВ.

Серия ТМ относится к традиционным масляным силовым трансформаторам. Трансформаторное масло обеспечивает электрическую изоляцию активной части и участвует в отводе тепла от обмоток и магнитопровода. Конструкция бака, масляной системы и способ компенсации температурных изменений объема масла зависят от конкретного исполнения.

УЗЭУ осуществляет поставку трансформаторов ТМ 1000/10(6)/0.4 кВ в Челябинск и по Челябинской области с подбором оборудования по техническому заданию, проекту, спецификации, однолинейной схеме или параметрам заменяемого трансформатора.

Комплектация трансформатора ТМ 1000 кВА

В зависимости от технического исполнения в комплект поставки могут входить:

• силовой трансформатор ТМ 1000 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• трансформаторный бак;
• трансформаторное масло;
• элементы масляной системы;
• конструктивная система компенсации температурного изменения объема масла;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния оборудования;
• элементы заземления;
• монтажные и транспортировочные приспособления;
• паспорт трансформатора;
• руководство по эксплуатации;
• комплект технической документации.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов, конструкция масляной системы, климатическое исполнение и дополнительное оснащение определяются требованиями конкретного проекта.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

Основные характеристики ТМ 1000

К базовым параметрам трансформатора относятся:

• номинальная мощность — 1000 кВА;
• напряжение высокой стороны — 6 или 10 кВ;
• напряжение низкой стороны — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• серия — ТМ.

Другие электрические и конструктивные характеристики определяются выбранным исполнением оборудования.

ТМ 1000/10/0.4 кВ

Исполнение ТМ 1000/10/0.4 кВ применяется на объектах с питающей сетью напряжением 10 кВ.

На этот класс напряжения должны быть рассчитаны:

• первичная обмотка трансформатора;
• высоковольтное распределительное устройство;
• коммутационная аппаратура;
• устройства защиты;
• кабельные линии;
• внутренние электрические соединения подстанции.

После преобразования напряжения электроэнергия передается на сторону 0.4 кВ.

ТМ 1000/6/0.4 кВ

Для объектов с питающей распределительной сетью 6 кВ применяется ТМ 1000/6/0.4 кВ.

На соответствующий класс напряжения подбираются высоковольтная обмотка, РУВН, коммутационные аппараты, защитные устройства и кабельные присоединения.

Исполнение 6 или 10 кВ определяется параметрами питающей сети и техническими условиями подключения.

ТМ 1000 кВА для объектов Челябинска

Номинальная мощность 1000 кВА может использоваться на объектах, расчетная нагрузка которых соответствует данному уровню.

Трансформатор подходит для электроснабжения:

• производственных предприятий;
• промышленных площадок;
• складских комплексов;
• логистических объектов;
• административных зданий;
• коммерческой инфраструктуры;
• инженерных систем;
• технологического оборудования.

Выбор мощности необходимо подтверждать электротехническим расчетом.

Особенности масляного трансформатора ТМ 1000

ТМ 1000 относится к силовым трансформаторам масляного типа.

Активная часть оборудования работает в трансформаторном масле, которое выполняет функции электрической изоляции и охлаждения.

Конструкция конкретного трансформатора определяется его модификацией, поэтому параметры бака и масляной системы необходимо учитывать при техническом подборе.

Трансформаторное масло

Масло в конструкции ТМ 1000 обеспечивает:

• электрическую изоляцию активной части;
• охлаждение обмоток;
• отвод тепла от магнитопровода;
• передачу тепла к поверхности бака.

Его состояние и работа масляной системы связаны с нормальным эксплуатационным режимом трансформатора.

Охлаждение ТМ 1000

При работе силового трансформатора в обмотках и магнитопроводе возникают потери, сопровождающиеся выделением тепла.

Масло участвует в передаче этого тепла от активной части к баку и предусмотренным конструкцией охлаждающим поверхностям.

При установке ТМ 1000 внутри КТП необходимо обеспечить условия для нормального теплообмена и вентиляции.

Температурное изменение объема масла

При нагревании объем трансформаторного масла увеличивается, а при снижении температуры уменьшается.

Для компенсации таких изменений применяются конструктивные решения, соответствующие конкретному исполнению серии ТМ.

Параметры масляной системы определяются выбранной модификацией.

Как подобрать ТМ 1000 по мощности

Мощность силового трансформатора необходимо выбирать по расчетной нагрузке объекта.

При подборе учитываются:

• установленная мощность электроприемников;
• коэффициенты спроса;
• одновременность работы оборудования;
• пусковые токи;
• характер нагрузки;
• продолжительность максимальных режимов;
• необходимый резерв мощности;
• перспективное увеличение электропотребления.

Это позволяет определить, насколько номинал 1000 кВА соответствует реальным условиям эксплуатации.

ТМ 1000 и сеть 0.4 кВ

После преобразования напряжения электроэнергия передается в низковольтную распределительную систему.

Оборудование стороны 0.4 кВ должно быть рассчитано на рабочие токи трансформатора.

Необходимо проверить:

• сборные шины;
• вводной автоматический выключатель;
• секционную аппаратуру;
• отходящие линии;
• кабельные соединения;
• параметры РУНН.

Особенно важна эта проверка при реконструкции действующей подстанции.

РУНН для ТМ 1000 кВА

В состав распределительного устройства низкого напряжения могут входить:

• вводной автоматический выключатель;
• сборные шины;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы учета;
• измерительное оборудование;
• устройства автоматики;
• элементы управления.

Конфигурация РУНН определяется электрической схемой конкретного объекта.

ТМ 1000 для нового строительства

При проектировании новой подстанции трансформатор следует выбирать одновременно с другим электротехническим оборудованием.

На стадии проектирования определяются:

• питающее напряжение;
• расчетная мощность;
• количество трансформаторов;
• тип КТП;
• схема РУВН;
• характеристики РУНН;
• количество отходящих линий;
• способы электрических соединений.

Такой подход позволяет согласовать параметры всего энергоузла.

ТМ 1000 при реконструкции подстанции

Трансформатор может использоваться при модернизации действующей системы электроснабжения.

Реконструкция может быть вызвана:

• увеличением электрической нагрузки;
• расширением производства;
• подключением нового оборудования;
• износом существующего трансформатора;
• изменением электрической схемы;
• модернизацией РУВН;
• реконструкцией низковольтной части.

Перед установкой ТМ 1000 необходимо проверить возможности существующего оборудования.

Замена существующего трансформатора на ТМ 1000

При подборе нового трансформатора на замену необходимо сопоставить:

• номинальную мощность;
• напряжение ВН;
• напряжение НН;
• схему соединения;
• группу соединения;
• диапазон регулирования;
• габаритные размеры;
• положение вводов и выводов;
• способ подключения;
• конструкцию трансформаторного отсека.

При наличии паспорта действующего трансформатора его желательно предоставить для технической проработки.

Увеличение мощности до 1000 кВА

Если ТМ 1000 устанавливается вместо трансформатора меньшего номинала, необходимо проверить всю систему электроснабжения.

Проверке подлежат:

• питающая линия 6 или 10 кВ;
• РУВН;
• коммутационные аппараты;
• высоковольтные кабели;
• шины 0.4 кВ;
• вводной аппарат РУНН;
• отходящие линии;
• кабельная сеть объекта.

Увеличение трансформаторной мощности может потребовать модернизации других компонентов подстанции.

ТМ 1000 в составе КТП-П

Трансформатор может использоваться в КТП-П 1000 кВА, если конструкция подстанции рассчитана на оборудование серии ТМ.

При проектировании согласовываются:

• размеры трансформатора;
• высоковольтные присоединения;
• низковольтные выводы;
• схема РУВН;
• параметры РУНН;
• конструкция трансформаторного отсека.

ТМ 1000 в составе КТП-ТК

Для тупикового варианта возможно применение КТП-ТК 1000 кВА с трансформатором ТМ.

Высоковольтная коммутация, силовой трансформатор, внутренние соединения и РУНН должны подбираться как единый технический комплекс.

Комплектация определяется проектом.

ТМ 1000 в составе КТП-ТВ

ТМ 1000 может применяться и в КТП-ТВ 1000 кВА.

При проектировании учитываются конструкция высоковольтной части, габариты трансформатора, расположение присоединений, характеристики РУНН и условия эксплуатации.

Все элементы подстанции должны быть согласованы между собой.

ТМ 1000 в утепленной КТП

Для Челябинска и Челябинской области трансформатор может размещаться в утепленной комплектной подстанции.

При проектировании учитываются:

• теплоизоляция корпуса;
• внутренний температурный режим;
• тепловыделение трансформатора;
• организация вентиляции;
• размеры трансформаторного отсека;
• расположение присоединений;
• доступ для обслуживания.

При необходимости могут предусматриваться отопление и температурный контроль.

Один трансформатор ТМ 1000 кВА

В однотрансформаторной системе установленная трансформаторная мощность составляет 1000 кВА.

Такое решение применяется, если одного трансформатора достаточно для расчетной нагрузки и требований принятой схемы электроснабжения.

Два трансформатора ТМ 1000 кВА

В двухтрансформаторной системе могут применяться два трансформатора по 1000 кВА.

Суммарная установленная мощность составляет 2000 кВА.

При такой схеме дополнительно определяются:

• распределение нагрузки;
• рабочие режимы трансформаторов;
• секционирование шин 0.4 кВ;
• параметры секционного аппарата;
• схема резервирования;
• характеристики РУНН.

ТМ 1000 и ТМ 630

ТМ 630 кВА имеет меньшую номинальную мощность.

ТМ 1000 может рассматриваться при увеличении расчетной нагрузки, подключении дополнительных потребителей или необходимости большего эксплуатационного резерва.

Разница между номиналами составляет 370 кВА.

ТМ 1000 и ТМ 1250

ТМ 1250 кВА обеспечивает на 250 кВА большую установленную мощность.

Он может быть выбран при более высокой нагрузке либо перспективе дальнейшего роста электропотребления.

При выборе необходимо учитывать не только мощность трансформатора, но и параметры питающей сети и РУНН.

ТМ 1000 и ТМ 1600

Для более мощных энергоузлов может применяться ТМ 1600 кВА.

Переход к данному номиналу требует проверки:

• питающей линии;
• высоковольтного оборудования;
• РУВН;
• шин 0.4 кВ;
• параметров РУНН;
• кабельной сети.

Выбор большей мощности должен подтверждаться расчетом.

ТМ 1000 и ТМГ 1000

ТМ и ТМГ относятся к масляным силовым трансформаторам одинаковой мощности, но различаются конструктивным исполнением.

ТМГ 1000 относится к герметичным трансформаторам, в которых трансформаторное масло не имеет непосредственного контакта с атмосферным воздухом.

ТМ 1000 относится к традиционному масляному исполнению, конкретные особенности которого зависят от модификации.

При сравнении учитываются конструкция бака, организация масляной системы, условия эксплуатации и требования к обслуживанию.

ТМ 1000 и ТМЗ 1000

ТМЗ также относится к масляному трансформаторному оборудованию.

При сравнении рассматриваются:

• устройство масляной системы;
• способ защиты масла;
• конструкция бака;
• эксплуатационные условия;
• требования проектной документации.

Выбор серии выполняется по техническому заданию.

ТМ 1000 и сухой трансформатор 1000 кВА

Для отдельных объектов альтернативой масляному ТМ может быть сухой трансформатор аналогичной мощности.

При сравнении учитываются:

• тип изоляционной системы;
• наличие или отсутствие трансформаторного масла;
• способ охлаждения;
• требования к вентиляции;
• место размещения;
• конструкция трансформаторного отсека.

Конкретный тип оборудования выбирается в рамках общего проекта электроснабжения.

Связанное оборудование и внутренняя перелинковка

Для развития тематического SEO-кластера страницу ТМ 1000 в Челябинске целесообразно связать с разделами:

• ТМ 630 кВА;
• ТМ 1250 кВА;
• ТМ 1600 кВА;
• ТМГ 1000 кВА;
• ТМЗ 1000 кВА;
• сухие трансформаторы 1000 кВА;
• масляные трансформаторы;
• КТП-П 1000 кВА;
• КТП-ТК 1000 кВА;
• КТП-ТВ 1000 кВА;
• 2КТП 2×1000 кВА;
• утепленные трансформаторные подстанции.

Такая перелинковка объединяет региональную страницу с соседними мощностями, альтернативными сериями трансформаторов и соответствующими комплектными решениями УЗЭУ.

Цена ТМ 1000 кВА в Челябинске

Стоимость трансформатора определяется конкретным техническим исполнением и составом поставки.

На цену могут влиять:

• исполнение на 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• конструкция масляной системы;
• исполнение высоковольтных вводов;
• конструкция низковольтных выводов;
• дополнительное оснащение;
• климатическое исполнение;
• требования технического задания;
• условия доставки в Челябинск.

Точная стоимость рассчитывается после согласования технической спецификации.

Купить трансформатор ТМ 1000/10(6)/0.4 кВ в Челябинске

УЗЭУ осуществляет поставку масляных силовых трансформаторов ТМ 1000 кВА 10(6)/0.4 кВ для строительства новых подстанций, реконструкции существующих энергоузлов, увеличения мощности и замены действующего трансформаторного оборудования.

ТМ 1000 может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных трансформаторных подстанций, если проект предусматривает применение соответствующего масляного трансформатора.

Осуществляется поставка ТМ 1000/10(6)/0.4 кВ в Челябинск и по Челябинской области.

Для подготовки технического предложения и расчета стоимости можно предоставить техническое задание, проект, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры необходимого оборудования.
