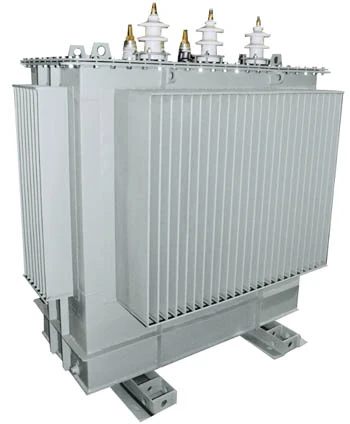

Трансформатор ТМГ 2500/10(6)/0.4 кВ в Челябинске

Описание

ТМГ 2500 кВА 10(6)/0.4 кВ — трехфазный силовой масляный трансформатор герметичного исполнения, предназначенный для преобразования напряжения 6 или 10 кВ до уровня 0.4 кВ.

Мощность 2500 кВА используется в системах электроснабжения крупных объектов с высокой расчетной нагрузкой. Трансформатор может поставляться отдельно для существующего энергоузла или использоваться в составе новой комплектной трансформаторной подстанции.

Для Челябинска и Челябинской области ТМГ 2500 кВА может применяться при новом строительстве, реконструкции действующих систем электроснабжения, увеличении трансформаторной мощности и замене ранее установленного силового оборудования.

При подборе учитываются параметры сети 6 или 10 кВ, расчетная нагрузка, характеристики сети 0.4 кВ, схема и группа соединения обмоток, диапазон регулирования и требования проекта.

УЗЭУ поставляет трансформаторы ТМГ 2500 кВА для Челябинска и Челябинской области с подбором исполнения по техническому заданию заказчика.

Комплектация трансформатора ТМГ 2500 кВА

Исполнение трансформатора определяется проектом и требованиями конкретного объекта. В комплектацию могут входить:

• силовой трансформатор ТМГ 2500 кВА;
• первичное напряжение 6 или 10 кВ;
• вторичное напряжение 0.4 кВ;
• герметичный бак;
• трансформаторное масло;
• вводы высокого напряжения;
• вводы низкого напряжения;
• устройство регулирования напряжения;
• элементы контроля состояния оборудования;
• зажимы заземления;
• транспортировочные элементы;
• паспорт оборудования;
• эксплуатационная документация.

При формировании заказа согласовываются схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительные технические параметры.

Трансформатор может поставляться отдельно либо применяться в составе КТП и 2КТП мощностью 2500 кВА.

Технические характеристики

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

Где применяется ТМГ 2500 кВА

Трансформатор мощностью 2500 кВА применяется на объектах, где требуется значительная трансформаторная мощность для питания потребителей на стороне 0.4 кВ.

Оборудование может использоваться для электроснабжения:

• промышленных объектов;
• складских и логистических комплексов;
• коммерческой недвижимости;
• инженерной инфраструктуры;
• технологических площадок;
• крупных энергетических узлов.

Решение о применении именно мощности 2500 кВА принимается на основании электротехнического расчета.

ТМГ 2500 кВА для объектов Челябинска

Трансформатор может обеспечивать питание объекта с несколькими крупными группами потребителей.

Нагрузка может включать:

• технологическое оборудование;
• электроприводы;
• вентиляционные установки;
• насосные системы;
• системы охлаждения;
• освещение;
• автоматизацию;
• вспомогательную инфраструктуру.

Фактический состав нагрузки определяется назначением объекта и проектной схемой электроснабжения.

Как определяется необходимая мощность трансформатора

При подборе ТМГ учитывается не только суммарная паспортная мощность подключенного оборудования.

В расчет принимаются:

• расчетная активная и полная мощность;
• коэффициенты спроса;
• коэффициенты одновременности;
• пусковые режимы;
• характер потребителей;
• перспективное увеличение нагрузки.

На основании этих данных определяется номинальная мощность трансформатора и требуемое количество трансформаторных единиц.

Трансформатор для крупной распределительной сети 0.4 кВ

ТМГ 2500 кВА может использоваться для питания развитой низковольтной распределительной сети.

На стороне 0.4 кВ могут формироваться отдельные линии для:

• технологических потребителей;
• инженерных систем;
• освещения;
• вентиляции;
• вспомогательного оборудования;
• отдельных зданий или функциональных зон.

Структура РУНН и параметры отходящих линий определяются проектом.

ТМГ 2500/10/0.4 кВ

Исполнение ТМГ 2500/10/0.4 кВ предназначено для сетей с номинальным напряжением высокой стороны 10 кВ.

Трансформатор понижает напряжение до уровня 0.4 кВ, после чего электроэнергия распределяется между потребителями через низковольтное распределительное устройство.

При заказе учитываются:

• параметры сети 10 кВ;
• схема соединения обмоток;
• группа соединения;
• диапазон регулирования;
• требования к установке.

Все характеристики должны соответствовать техническим условиям и проекту объекта.

ТМГ 2500/6/0.4 кВ

Для питающей сети 6 кВ используется соответствующее исполнение ТМГ 2500/6/0.4 кВ.

При подборе проверяются:

• мощность 2500 кВА;
• напряжение ВН 6 кВ;
• напряжение НН 0.4 кВ;
• схема соединения;
• группа соединения;
• диапазон регулирования.

Исполнение на 6 или 10 кВ выбирается по фактическим параметрам сети.

Герметичная конструкция ТМГ

Трансформаторы серии ТМГ относятся к силовым масляным трансформаторам герметичного исполнения.

Конструкция предусматривает замкнутую масляную систему без непосредственного контакта масла с атмосферным воздухом. Изменение его объема при нагреве и охлаждении компенсируется конструктивными элементами бака.

Дополнительное оснащение определяется конкретным исполнением и техническим заданием.

ТМГ 2500 при строительстве нового объекта

При новом строительстве трансформатор выбирается после расчета всей системы электроснабжения.

Учитываются:

• напряжение внешней сети;
• расчетная мощность;
• структура сети 0.4 кВ;
• характер нагрузки;
• количество силовых трансформаторов;
• перспектива увеличения потребления.

После этого определяется конкретное исполнение ТМГ 2500 кВА.

Трансформатор при расширении существующего объекта

Необходимость в установке ТМГ 2500 кВА может возникнуть при увеличении электрической нагрузки.

Причинами могут быть:

• ввод дополнительного оборудования;
• строительство новых зданий;
• изменение структуры потребителей;
• расширение территории;
• модернизация КТП;
• увеличение требуемой трансформаторной мощности.

Перед установкой нового трансформатора проверяются возможности существующей электрической сети.

Замена существующего трансформатора на ТМГ 2500

При подборе оборудования для замены необходимо сопоставить не только номинальную мощность.

Проверяются:

• первичное и вторичное напряжение;
• схема и группа соединения;
• диапазон регулирования;
• габариты;
• расположение вводов;
• присоединительные параметры;
• характеристики защитной аппаратуры.

Это позволяет корректно установить новый трансформатор в существующую систему.

Трансформаторные подстанции с ТМГ 2500 кВА

ТМГ 2500 кВА может использоваться в составе комплектных трансформаторных подстанций 10(6)/0.4 кВ.

Для схемы с одним силовым трансформатором могут применяться:

• КТП-П 2500 кВА — проходное исполнение;
• КТП-ТК 2500 кВА — тупиковое исполнение с ВНА;
• КТП-ТВ 2500 кВА — тупиковое исполнение без ВНА.

Эти страницы можно напрямую перелинковать со страницей трансформатора ТМГ 2500 кВА.

Для объектов с двумя трансформаторами могут использоваться:

• 2КТП-П 2×2500 кВА;
• 2КТП-ТК 2×2500 кВА;
• 2КТП-ТВ 2×2500 кВА.

При установке двух трансформаторов по 2500 кВА общая установленная трансформаторная мощность составляет 5000 кВА.

ТМГ 2500 в составе КТП

При установке трансформатора в комплектную подстанцию энергетический узел включает несколько основных частей:

• РУВН 6(10) кВ;
• силовой трансформатор ТМГ 2500;
• РУНН 0.4 кВ;
• коммутационную аппаратуру;
• системы защиты и учета;
• отходящие линии.

Конкретная конфигурация определяется типом КТП и однолинейной схемой.

ТМГ 2500 и ТМ 2500

ТМГ и ТМ относятся к масляным силовым трансформаторам, однако отличаются конструктивным исполнением.

ТМГ имеет герметичную масляную систему. Трансформаторы ТМ относятся к другому конструктивному типу масляного оборудования.

Выбор выполняется по проекту и требованиям эксплуатации.

Сравнение масляного и сухого трансформатора 2500 кВА

При одинаковой номинальной мощности проектом могут предусматриваться разные типы силовых трансформаторов.

При выборе учитываются:

• место установки;
• конструкция подстанции;
• условия эксплуатации;
• требования пожарной безопасности;
• требования к помещению;
• проектные ограничения.

Окончательное решение принимается с учетом всей схемы электроснабжения.

Связанные разделы оборудования 2500 кВА

Для внутренней перелинковки страницы можно использовать:

• трансформатор ТМ 2500 кВА;
• масляные трансформаторы 2500 кВА;
• сухие трансформаторы 2500 кВА;
• трансформатор 2500 кВА;
• КТП 2500 кВА;
• 2КТП 2×2500 кВА.

Дополнительно рекомендуется поставить прямые ссылки на региональные страницы КТП-П, КТП-ТК, КТП-ТВ и соответствующих двухтрансформаторных подстанций.

От чего зависит цена ТМГ 2500 кВА

Стоимость трансформатора определяется конкретным техническим исполнением.

На цену влияют:

• напряжение высокой стороны 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• исполнение вводов;
• дополнительное оснащение;
• требования технического задания;
• условия поставки.

Для точного расчета необходимо предоставить основные технические параметры оборудования.

Купить трансформатор ТМГ 2500 кВА в Челябинске

УЗЭУ поставляет силовые масляные трансформаторы ТМГ 2500 кВА 10(6)/0.4 кВ для новых, расширяемых и реконструируемых объектов.

Трансформатор может поставляться отдельно либо использоваться в составе КТП и 2КТП мощностью 2500 кВА.

Осуществляется поставка ТМГ 2500 кВА в Челябинск и по Челябинской области.

Для подготовки расчета можно направить техническое задание, проект, спецификацию, однолинейную схему или основные параметры требуемого трансформатора.
