Трансформатор ТМ 1600/10(6)/0.4 кВ в Ханты-Мансийске

Описание

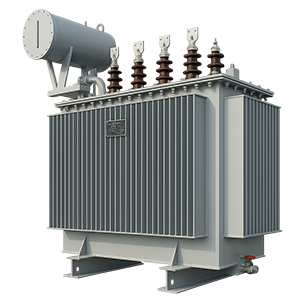

ТМ 1600/10(6)/0.4 кВ — трехфазный силовой масляный трансформатор номинальной мощностью 1600 кВА, предназначенный для преобразования напряжения распределительной сети 6 или 10 кВ до 0.4 кВ.

Оборудование серии ТМ применяется в системах электроснабжения объектов с существенной электрической нагрузкой. Трансформатор может поставляться отдельно либо использоваться как силовой элемент комплектной трансформаторной подстанции.

Для Ханты-Мансийска и ХМАО — Югры ТМ 1600 кВА может применяться при новом строительстве, реконструкции энергетических объектов, увеличении доступной мощности, подключении новых потребителей и замене ранее установленного трансформатора.

При подборе оборудования для северных регионов наряду с электрическими параметрами необходимо учитывать условия размещения, температурный режим, конструкцию трансформаторного отсека и требования к эксплуатации.

УЗЭУ поставляет трансформаторы ТМ 1600/10(6)/0.4 кВ в Ханты-Мансийск и по ХМАО — Югре с подбором технического исполнения по проекту, спецификации, однолинейной схеме или техническому заданию.

Комплектация трансформатора ТМ 1600 кВА

Состав оборудования зависит от конкретного исполнения и проектных требований. В комплектацию могут входить:

• силовой трансформатор ТМ 1600 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• система компенсации температурного изменения объема масла;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля уровня и состояния масла;
• элементы заземления;
• транспортировочные приспособления;
• паспорт оборудования;
• руководство по эксплуатации;
• комплект сопроводительной документации.

Схема и группа соединения обмоток, диапазон регулирования, конструкция вводов и дополнительное оснащение согласовываются при формировании заказа.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

ТМ 1600 кВА для условий ХМАО — Югры

При эксплуатации трансформаторного оборудования в Ханты-Мансийске важны не только номинальные электрические характеристики, но и условия размещения.

На стадии проектирования учитываются:

• расчетная температура окружающей среды;
• место установки;
• конструкция подстанции;
• условия вентиляции;
• тепловой режим;
• доступ к оборудованию;
• режим нагрузки.

Конкретное климатическое исполнение трансформатора определяется техническими требованиями объекта.

ТМ 1600/10/0.4 кВ

Исполнение ТМ 1600/10/0.4 кВ применяется при подключении объекта к распределительной сети напряжением 10 кВ.

Электроэнергия поступает на сторону ВН трансформатора, преобразуется до 0.4 кВ и далее передается в РУНН.

Из низковольтного распределительного устройства питание направляется к отдельным группам потребителей.

ТМ 1600/6/0.4 кВ

Для питающей сети 6 кВ применяется исполнение ТМ 1600/6/0.4 кВ.

В данном случае на соответствующий класс напряжения должны быть рассчитаны:

• первичная обмотка трансформатора;
• высоковольтное распределительное устройство;
• коммутационная аппаратура;
• защитные устройства;
• кабельные присоединения.

Выбор исполнения определяется техническими условиями подключения.

Где применяется ТМ 1600 кВА

Трансформатор может использоваться для электроснабжения:

• производственных объектов;
• промышленных площадок;
• складских комплексов;
• логистической инфраструктуры;
• коммерческих зданий;
• инженерных сооружений;
• технологических систем;
• распределительных энергетических узлов.

Применимость мощности 1600 кВА подтверждается расчетом нагрузки.

Основные параметры ТМ 1600/10(6)/0.4 кВ

К базовым характеристикам относятся:

• номинальная мощность — 1600 кВА;
• напряжение высокой стороны — 6 или 10 кВ;
• напряжение низкой стороны — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• серия — ТМ.

Другие характеристики определяются конкретным техническим исполнением.

Как определить необходимую мощность трансформатора

При выборе ТМ 1600 необходимо учитывать фактическую структуру потребления электроэнергии.

В расчет принимаются:

• установленная мощность оборудования;
• расчетная полная мощность;
• коэффициенты спроса;
• одновременность включения потребителей;
• пусковые нагрузки;
• характер оборудования;
• рабочий режим объекта;
• перспектива увеличения мощности.

Такой расчет позволяет определить, соответствует ли трансформатор 1600 кВА требованиям системы электроснабжения.

Работа ТМ 1600 на стороне 0.4 кВ

После понижения напряжения мощность передается в РУНН 0.4 кВ.

В его состав могут входить:

• вводной автоматический выключатель;
• шинная система;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы измерения;
• системы учета;
• автоматика.

Характеристики РУНН должны соответствовать рабочим токам трансформатора и структуре нагрузки.

Масляное исполнение трансформатора ТМ

Трансформаторное масло является частью изоляционной и охлаждающей системы оборудования.

Оно выполняет функции:

• электрической изоляции;
• охлаждения обмоток;
• отвода тепла от активной части;
• охлаждения магнитопровода;
• передачи тепла к стенкам бака.

При проектировании подстанции необходимо учитывать условия теплоотвода и обслуживания масляного оборудования.

Компенсация изменения объема масла

При изменении рабочей температуры объем трансформаторного масла изменяется.

В конструкции серии ТМ предусматривается система компенсации этих температурных изменений.

При подборе конкретного трансформатора необходимо учитывать:

• конструкцию бака;
• элементы масляной системы;
• габариты оборудования;
• условия обслуживания;
• размещение внутри подстанции.

Точные характеристики определяются технической документацией выбранного исполнения.

ТМ 1600 для нового объекта

При новом строительстве параметры трансформатора согласовываются с общей схемой электроснабжения.

До заказа необходимо определить:

• напряжение питающей сети;
• расчетную нагрузку;
• количество трансформаторов;
• тип подстанции;
• конфигурацию РУВН;
• параметры РУНН;
• число отходящих линий;
• условия установки.

Это позволяет сформировать единую спецификацию оборудования.

ТМ 1600 при реконструкции энергоузла

Трансформатор может применяться при модернизации существующей подстанции.

Причинами реконструкции могут быть:

• увеличение нагрузки;
• подключение дополнительных потребителей;
• расширение объекта;
• износ существующего трансформатора;
• изменение электрической схемы;
• обновление распределительного оборудования.

При этом новый трансформатор должен быть согласован с действующими сетями.

Замена существующего трансформатора на ТМ 1600

При подборе оборудования на замену проверяются:

• номинальная мощность;
• напряжение ВН;
• напряжение НН;
• схема и группа соединения;
• диапазон регулирования;
• габаритные размеры;
• расположение вводов;
• присоединительные параметры;
• характеристики шин и кабелей.

Наличие паспорта существующего трансформатора позволяет точнее определить совместимость нового оборудования.

ТМ 1600 и ТМГ 1600

Оба трансформатора относятся к масляному силовому оборудованию, однако конструктивно различаются.

ТМ 1600 относится к традиционному масляному исполнению.

ТМГ 1600 имеет герметичную масляную систему без непосредственного контакта масла с атмосферным воздухом.

Выбор между сериями определяется требованиями проекта и условиями эксплуатации.

ТМ 1600 и ТМЗ 1600

ТМЗ также относится к масляным силовым трансформаторам.

При сравнении учитываются:

• конструкция бака;
• устройство масляной системы;
• эксплуатационные требования;
• особенности обслуживания;
• габариты;
• совместимость с трансформаторной подстанцией.

Одинаковая мощность не означает полной взаимозаменяемости оборудования.

ТМ 1600 и сухие трансформаторы

Сухие трансформаторы ТСЗ/ТСЛ 1600 кВА отличаются от ТМ типом изоляционной системы.

Основное различие:

• ТМ — масляный трансформатор;
• ТСЗ/ТСЛ — сухое оборудование.

При выборе оцениваются условия установки, пожарные требования, вентиляция и конструкция подстанции.

ТМ 1600 в составе КТП-П

Трансформатор может применяться в составе проходной подстанции КТП-П 1600 кВА.

При проектировании согласовываются:

• параметры ТМ 1600;
• схема РУВН;
• характеристики РУНН;
• габариты трансформаторного отсека;
• внутренние электрические соединения.

Страница КТП-П 1600 может использоваться для внутренней перелинковки.

ТМ 1600 в КТП-ТК

Для тупикового исполнения одним из вариантов является КТП-ТК 1600 кВА.

Трансформатор, высоковольтная часть и РУНН проектируются как единая система.

Конкретная конфигурация определяется однолинейной схемой.

ТМ 1600 в КТП-ТВ

В зависимости от требований объекта трансформатор может применяться в составе КТП-ТВ 1600 кВА.

Совместимость определяется конструкцией подстанции, габаритами ТМ, расположением вводов и параметрами электрической схемы.

ТМ 1600 в утепленной КТПБ

Для условий Ханты-Мансийска актуальным вариантом может быть установка трансформатора в утепленной подстанции из сэндвич-панелей.

При использовании ТМ в составе КТПБ 1600–2500 кВА учитываются:

• габариты трансформатора;
• устройство масляной системы;
• вентиляция;
• внутренний температурный режим;
• тепловыделение;
• положение вводов;
• доступ для обслуживания.

Это позволяет связать страницу ТМ 1600 с разделом утепленных блочных подстанций.

Один трансформатор ТМ 1600 кВА

При однотрансформаторном исполнении установленная трансформаторная мощность составляет:

1600 кВА.

Такое решение применяется, если оно соответствует расчетной нагрузке и принятой структуре электроснабжения.

Два трансформатора ТМ 1600 кВА

В двухтрансформаторной подстанции могут использоваться два ТМ по 1600 кВА.

Суммарная установленная трансформаторная мощность составляет:

2 × 1600 кВА = 3200 кВА.

Для такого исполнения дополнительно прорабатываются:

• секционирование РУНН;
• распределение нагрузки;
• взаимосвязь секций;
• рабочие режимы трансформаторов;
• схема резервирования согласно проекту.

ТМ 1600 при увеличении мощности

При росте нагрузки трансформатор 1600 кВА может применяться в рамках модернизации объекта.

До увеличения мощности необходимо проверить:

• возможности питающей сети;
• пропускную способность высоковольтных кабелей;
• параметры РУВН;
• характеристики шин;
• коммутационные аппараты;
• существующее РУНН;
• перспективную нагрузку.

Замена силового трансформатора может потребовать модернизации связанных элементов системы.

Связанное оборудование и внутренняя перелинковка

Для развития тематического SEO-кластера страницу можно связать с разделами:

• ТМГ 1600 кВА;
• ТМЗ 1600 кВА;
• ТМ 2500 кВА;
• ТСЗ 1600 кВА;
• ТСЛ 1600 кВА;
• масляные трансформаторы;
• сухие трансформаторы;
• КТП-П 1600 кВА;
• КТП-ТК 1600 кВА;
• КТП-ТВ 1600 кВА;
• 2КТП 2×1600 кВА;
• утепленные КТПБ 1600–2500 кВА.

Такая перелинковка связывает региональную страницу ТМ 1600 с другими релевантными разделами каталога УЗЭУ.

От чего зависит цена ТМ 1600 кВА

Стоимость трансформатора определяется полной технической конфигурацией.

На цену могут влиять:

• напряжение 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• конструкция вводов;
• дополнительное оснащение;
• контрольные приборы;
• требования проекта;
• комплект поставки;
• условия доставки.

Точная цена определяется после согласования технической спецификации.

Купить трансформатор ТМ 1600/10(6)/0.4 кВ в Ханты-Мансийске

УЗЭУ поставляет силовые масляные трансформаторы ТМ 1600 кВА 10(6)/0.4 кВ для нового строительства, реконструкции подстанций, увеличения мощности и замены существующего оборудования.

Трансформатор может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных блочных подстанций КТПБ соответствующей мощности.

Осуществляется поставка ТМ 1600/10(6)/0.4 кВ в Ханты-Мансийск и по ХМАО — Югре.

Для подготовки расчета можно предоставить техническое задание, проект, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры требуемого оборудования.
