Трансформатор ТМЗ 2500/10(6)/0,4 в Ханты-Мансийске

Описание

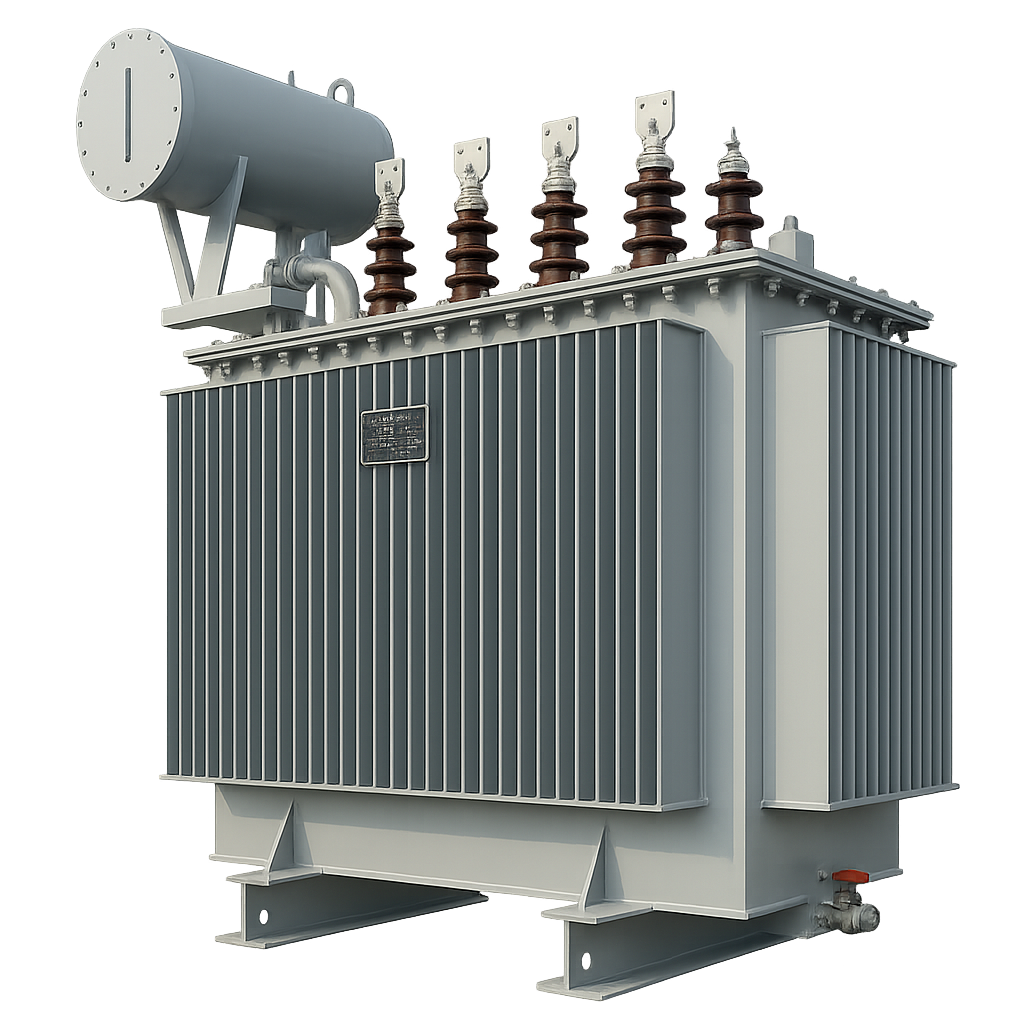

ТМЗ 2500/10(6)/0,4 — силовой масляный трансформатор мощностью 2500 кВА, предназначенный для преобразования напряжения распределительной сети с уровня 10 или 6 кВ до 0,4 кВ. Оборудование применяется на объектах с высокой расчетной нагрузкой и может использоваться как при новом строительстве, так и при реконструкции действующих трансформаторных подстанций.

Для Ханты-Мансийска и ХМАО — Югры трансформаторы ТМЗ 2500 кВА могут применяться на промышленных и технических площадках, насосных и компрессорных станциях, производственных объектах, инженерной инфраструктуре, базах снабжения и других энергоемких объектах.

Для региона особенно важно учитывать значительную долю электродвигательной нагрузки. Насосы, компрессоры, вентиляционные установки и технологические приводы могут формировать существенную часть общего энергопотребления. Поэтому номинал 2500 кВА необходимо выбирать по расчету с учетом одновременности работы оборудования, способов запуска и наиболее тяжелых эксплуатационных режимов.

Дополнительное значение имеют климатические условия и удаленность части объектов ХМАО. Если трансформатор поставляется на площадку за пределами Ханты-Мансийска, желательно заранее согласовать не только электрические параметры, но и присоединительное исполнение, условия транспортировки, разгрузки и монтажа.

ТМЗ 2500 может применяться в составе комплектных трансформаторных подстанций соответствующей мощности. Для нового строительства и замены действующего оборудования также можно подобрать масляные силовые трансформаторы УЗЭУ под параметры конкретной сети.

Основные параметры ТМЗ 2500/10(6)/0,4

ТМЗ 2500 относится к трехфазным силовым масляным трансформаторам, применяемым в распределительных электрических сетях.

Основные параметры:

• тип — силовой масляный трансформатор ТМЗ;
• номинальная мощность — 2500 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• количество фаз — 3;
• охлаждение — масляное;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• способ установки — в составе КТП или другого трансформаторного узла;
• дополнительные параметры — по техническому заданию.

Точные электрические, конструктивные и присоединительные характеристики определяются документацией конкретного исполнения.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

Применение ТМЗ 2500 кВА в Ханты-Мансийске

Трансформатор мощностью 2500 кВА применяется на объектах со значительным уровнем энергопотребления, где необходимо преобразование напряжения до 0,4 кВ.

В Ханты-Мансийске и ХМАО оборудование может использоваться для электроснабжения:

• промышленных площадок;
• производственных объектов;
• технических баз;
• насосных станций;
• компрессорных объектов;
• инженерной инфраструктуры;
• крупных сервисных комплексов;
• реконструируемых подстанций;
• удаленных технических площадок.

Конкретная применимость номинала определяется расчетом нагрузки и параметрами внешней сети.

ТМЗ 2500/10/0,4

Исполнение ТМЗ 2500/10/0,4 предназначено для объектов с питающей сетью 10 кВ.

Трансформатор преобразует напряжение до 0,4 кВ, после чего электроэнергия распределяется между конечными потребителями через низковольтное распределительное устройство.

Такое оборудование может применяться в различных схемах трансформаторных подстанций в зависимости от проекта.

ТМЗ 2500/6/0,4

Для объектов с распределительной сетью 6 кВ применяется исполнение ТМЗ 2500/6/0,4.

Класс напряжения высокой стороны определяется техническими условиями и фактическими параметрами энергосистемы объекта.

При реконструкции действующей подстанции эти характеристики необходимо обязательно сверять с существующим оборудованием.

ТМЗ 2500 для технической площадки

На крупной технической площадке нагрузку могут формировать насосы, компрессоры, вентиляционные установки, технологические приводы, автоматика и вспомогательные системы.

Для таких объектов трансформатор 2500 кВА должен подбираться по фактической расчетной нагрузке.

Если часть оборудования включается периодически или работает поочередно, это необходимо учитывать при расчете мощности.

ТМЗ 2500 для насосной станции

На насосных объектах основную нагрузку часто создают электродвигатели.

При подборе ТМЗ 2500 необходимо учитывать:

• мощность насосов;
• количество одновременно работающих агрегатов;
• наличие резервных насосов;
• способы запуска;
• очередность включения;
• автоматику;
• дополнительную инженерную нагрузку.

Если несколько мощных агрегатов могут запускаться одновременно, такой режим должен быть учтен отдельно.

ТМЗ 2500 для компрессорной площадки

Компрессорное оборудование также относится к энергоемким потребителям.

При проектировании учитываются:

• мощность компрессоров;
• количество одновременно работающих установок;
• режим запуска;
• длительность работы;
• вентиляционные системы;
• автоматика;
• вспомогательное оборудование.

Фактический график работы компрессоров необходимо учитывать при расчете загрузки трансформатора.

Электродвигательная нагрузка

Для технических и промышленных объектов ХМАО характерно значительное количество электродвигателей.

К таким потребителям относятся:

• насосы;
• компрессоры;
• вентиляторы;
• технологические приводы;
• подъемные механизмы;
• конвейерное оборудование.

При выборе ТМЗ 2500 кВА необходимо учитывать не только номинальную мощность двигателей, но и их пусковые режимы и реальную одновременность работы.

ТМЗ 2500 для промышленного объекта

На промышленном объекте трансформатор может обеспечивать питание технологического оборудования, электроприводов, насосов, вентиляционных систем, компрессоров и вспомогательной инфраструктуры.

При выборе мощности необходимо учитывать:

• производственный график;
• продолжительные нагрузки;
• кратковременные максимумы;
• режим работы двигателей;
• перспективу расширения.

Это позволяет определить, соответствует ли номинал 2500 кВА реальным условиям эксплуатации.

ТМЗ 2500 для инженерной инфраструктуры

Трансформатор может применяться для питания крупной инженерной инфраструктуры.

Нагрузку могут формировать насосные комплексы, вентиляция, компрессорные установки, системы автоматики, электроприводы и вспомогательные объекты.

При этом необходимо оценивать как длительные, так и пиковые режимы работы оборудования.

Как определить необходимость мощности 2500 кВА

Мощность трансформатора выбирается по расчетной нагрузке объекта.

При расчете учитываются:

• установленная мощность;
• коэффициенты спроса;
• одновременность;
• пусковые процессы;
• технологические максимумы;
• перспективная нагрузка.

Если фактическое потребление значительно ниже 2500 кВА, такой номинал может быть избыточным.

Если нагрузка близка к максимальной, необходимо дополнительно оценить архитектуру подстанции и возможность распределения нагрузки между несколькими трансформаторами.

ТМЗ 2500 при новом строительстве

При новом строительстве трансформатор необходимо выбирать одновременно со всей системой электроснабжения.

На стадии проекта определяются:

• расчетная нагрузка;
• напряжение внешней сети;
• количество трансформаторов;
• схема РУВН;
• конфигурация РУНН;
• категории потребителей;
• кабельные трассы;
• перспектива развития объекта.

Такой подход позволяет сформировать сбалансированный энергоузел.

ТМЗ 2500 при реконструкции подстанции

При реконструкции необходимо ориентироваться на фактическое состояние объекта.

Следует проверить:

• напряжение ВН и НН;
• существующий трансформатор;
• реальную нагрузку;
• РУВН;
• РУНН;
• кабельные линии;
• шинные соединения;
• присоединительные параметры;
• размеры зоны установки.

Архивная документация может не полностью соответствовать фактической конфигурации подстанции.

Замена существующего трансформатора на ТМЗ 2500

Если новый трансформатор устанавливается вместо действующего оборудования, необходимо заранее проверить совместимость.

Для технической проработки желательно предоставить:

• паспорт старого трансформатора;
• фотографии оборудования;
• однолинейную схему;
• фактические габариты;
• положение вводов;
• сведения о кабельных или шинных соединениях;
• параметры РУНН;
• данные по нагрузке.

Это позволяет сократить объем изменений непосредственно при монтаже.

Увеличение мощности до 2500 кВА

Если ТМЗ 2500 устанавливается вместо трансформатора меньшего номинала, необходимо анализировать весь энергоузел.

Проверяются:

• доступная внешняя мощность;
• высоковольтная линия;
• РУВН;
• коммутационные аппараты;
• кабели ВН;
• РУНН;
• сборные шины;
• отходящие линии 0,4 кВ.

Увеличение мощности до 2500 кВА нельзя рассматривать только как замену одного трансформатора.

ТМЗ 2500 в составе КТП

Трансформатор может применяться в составе комплектной трансформаторной подстанции соответствующей мощности.

При этом необходимо согласовать:

• размеры трансформатора;
• высоковольтную часть;
• РУНН;
• присоединительные параметры;
• кабельные вводы;
• внутреннюю компоновку;
• эксплуатационные проходы.

Трансформатор и КТП должны проектироваться как единый электротехнический комплекс.

ТМЗ 2500 в двухтрансформаторной подстанции

На крупном техническом или промышленном объекте может применяться двухтрансформаторная схема.

Она позволяет разделить нагрузку между секциями и реализовать предусмотренные проектом режимы резервирования.

При этом способность одного трансформатора принять дополнительную нагрузку при отключении второго должна подтверждаться расчетом. Наличие двух трансформаторов само по себе не означает полного резервирования всей мощности объекта.

ТМЗ 2500 или ТМГ 2500

При проектировании могут рассматриваться разные масляные силовые трансформаторы УЗЭУ.

Выбор между ТМЗ и ТМГ зависит от:

• проектных требований;
• конструкции подстанции;
• места установки;
• присоединительных параметров;
• эксплуатационных условий.

Сравнение необходимо выполнять для конкретных вариантов исполнения.

ТМЗ 2500 или сухой трансформатор

Для отдельных объектов может рассматриваться сухой трансформатор соответствующей мощности.

Выбор между масляным и сухим исполнением зависит от места установки, проектных и противопожарных требований, конструкции энергоузла и условий эксплуатации.

Тип трансформатора следует выбирать в рамках общей концепции электроснабжения.

Работа ТМЗ 2500 при переменной нагрузке

На техническом объекте нагрузка может существенно меняться в течение суток.

Возможны:

• длительная работа насосов;
• периодическое включение компрессоров;
• пуск крупных агрегатов;
• технологические максимумы;
• снижение нагрузки в отдельные периоды;
• сезонные изменения.

При выборе трансформатора необходимо учитывать наиболее тяжелый расчетный режим.

Перспективное увеличение нагрузки

Для удаленных объектов ХМАО важно учитывать не только текущую, но и будущую мощность.

В перспективе могут подключаться:

• новые насосы;
• дополнительные компрессоры;
• технологические установки;
• инженерные системы;
• дополнительные здания;
• новое производственное оборудование.

Если перспективная нагрузка известна заранее, ее желательно учитывать при проектировании энергоузла.

Схема и группа соединения

Схема и группа соединения обмоток определяются проектной документацией.

При замене трансформатора необходимо проверить соответствие нового оборудования действующей сети.

Это особенно важно, если ТМЗ 2500 устанавливается без полной реконструкции остальных элементов подстанции.

Напряжение 10(6)/0,4 кВ

Обозначение 10(6)/0,4 кВ предусматривает исполнения для сети ВН 10 или 6 кВ при напряжении низкой стороны 0,4 кВ.

Конкретный вариант определяется фактическими параметрами объекта.

До заказа необходимо точно подтвердить класс напряжения высокой стороны.

Климатические условия Ханты-Мансийска

При эксплуатации ТМЗ 2500 в Ханты-Мансийске и ХМАО необходимо учитывать региональные климатические условия и фактическое место размещения оборудования.

Климатическое исполнение выбирается в соответствии с проектом.

Точные допустимые температурные диапазоны и эксплуатационные ограничения следует принимать по документации конкретного исполнения трансформатора.

ТМЗ 2500 для удаленного объекта ХМАО

Для удаленных технических площадок предварительное согласование оборудования имеет особое значение.

До изготовления рекомендуется подтвердить:

• напряжение ВН;
• схему и группу соединения;
• присоединительные параметры;
• габариты;
• место установки;
• климатическое исполнение;
• условия доставки;
• возможность разгрузки и монтажа.

Это снижает риск необходимости доработки трансформатора непосредственно на объекте.

Размещение ТМЗ 2500 на площадке

До заказа необходимо проверить фактические условия установки.

Важно учитывать:

• габариты зоны размещения;
• положение вводов;
• кабельные трассы;
• размеры монтажных проемов;
• возможность подъезда транспорта;
• место работы грузоподъемной техники;
• эксплуатационный доступ.

При реконструкции желательно выполнить обследование и фотофиксацию площадки.

Наружное размещение трансформатора

При наружной установке необходимо учитывать фактические климатические и эксплуатационные условия.

Если трансформатор устанавливается в составе наружной КТП, дополнительно согласовываются:

• конструкция подстанции;
• электрические присоединения;
• вентиляция;
• расположение оборудования;
• доступ для обслуживания.

Конкретные параметры определяются проектом и документацией оборудования.

Подключение высокой стороны

Высоковольтное присоединение должно соответствовать классу напряжения 6 или 10 кВ и проектным характеристикам сети.

При реконструкции необходимо проверить существующие кабели и высоковольтное оборудование.

Если мощность энергоузла увеличивается, ранее установленные элементы должны быть повторно проверены для нового режима.

Подключение стороны 0,4 кВ

На низкой стороне ТМЗ 2500 работает совместно с РУНН.

При мощности 2500 кВА необходимо согласовать:

• сборные шины;
• кабельные присоединения;
• защитные аппараты;
• секционирование;
• отходящие линии;
• распределение нагрузки.

РУНН должно соответствовать фактическим параметрам трансформатора и объектной схемы.

Монтаж ТМЗ 2500

До доставки оборудования необходимо подготовить строительную и электротехническую часть объекта.

Следует заранее увязать:

• основание;
• РУВН;
• РУНН;
• подключения ВН;
• подключения НН;
• систему заземления;
• кабельные трассы;
• монтажные зоны.

Конкретные требования определяются проектной документацией.

Обслуживание оборудования на удаленной площадке

На удаленном объекте важно учитывать не только монтаж, но и последующую эксплуатацию.

Место установки должно обеспечивать возможность:

• осмотра;
• диагностики;
• регламентных работ;
• контроля электрических соединений;
• ремонтных операций;
• замены оборудования при необходимости.

Эксплуатационный доступ желательно предусмотреть еще до согласования компоновки.

Доставка ТМЗ 2500 в Ханты-Мансийск

При организации поставки необходимо заранее определить точный адрес, транспортный маршрут и условия разгрузки.

Для оборудования такой мощности важно проверить:

• возможность подъезда грузового транспорта;
• внутренние дороги объекта;
• место работы крана;
• площадку разгрузки;
• путь перемещения трансформатора до места установки.

Эти вопросы желательно решить до готовности оборудования к отгрузке.

Поставка ТМЗ 2500 по ХМАО — Югре

При поставке на удаленную площадку необходимо отдельно оценить последний участок маршрута.

Особое внимание следует уделить:

• состоянию подъездной дороги;
• возможным транспортным ограничениям;
• сезонной доступности;
• условиям въезда на объект;
• месту разгрузки;
• возможности использования грузоподъемной техники.

Логистику необходимо согласовывать с учетом конкретного местоположения объекта.

Какие данные нужны для подбора ТМЗ 2500 в Ханты-Мансийске

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 2500 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• технические условия;
• однолинейную схему;
• расчетную нагрузку;
• сведения о крупных насосах, компрессорах и электродвигателях;
• место установки;
• требования к климатическому исполнению;
• присоединительные параметры;
• дополнительные требования проекта.

При реконструкции желательно дополнительно предоставить паспорт существующего трансформатора, фотографии, фактические габариты, сведения о кабелях или шинах и конфигурацию действующей подстанции.

Цена ТМЗ 2500 в Ханты-Мансийске

Стоимость ТМЗ 2500/10(6)/0,4 рассчитывается индивидуально в зависимости от технического исполнения.

На цену влияют:

• напряжение высокой стороны;
• схема и группа соединения;
• конструктивное исполнение;
• климатические требования;
• дополнительная комплектация;
• комплект поставки;
• условия доставки.

Для точного коммерческого предложения рекомендуется предоставить техническое задание, проект, спецификацию или опросный лист.

Купить ТМЗ 2500/10(6)/0,4 в Ханты-Мансийске

УЗЭУ осуществляет производство и поставку трансформаторов ТМЗ 2500/10(6)/0,4 в Ханты-Мансийск и по ХМАО — Югре для промышленных, технических, насосных, компрессорных, производственных и инженерных объектов.

Трансформатор мощностью 2500 кВА может применяться как в составе новой КТП, так и при реконструкции существующей трансформаторной подстанции или увеличении мощности действующего энергоузла.

Для подготовки технического и коммерческого предложения рекомендуется предоставить технические условия, однолинейную схему, класс напряжения ВН, расчетную нагрузку и требования к исполнению оборудования.

При замене существующего трансформатора дополнительно желательно направить паспорт, фотографии и фактические присоединительные параметры. Это позволит подобрать ТМЗ 2500/10(6)/0,4 с учетом электродвигательной нагрузки, климатических условий, региональной логистики и особенностей эксплуатации объекта в Ханты-Мансийске и ХМАО — Югре.
