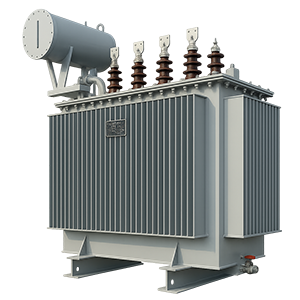

Трансформатор ТМ 400/10(6)/0,4 кВ в Ханты-Мансийске

Описание

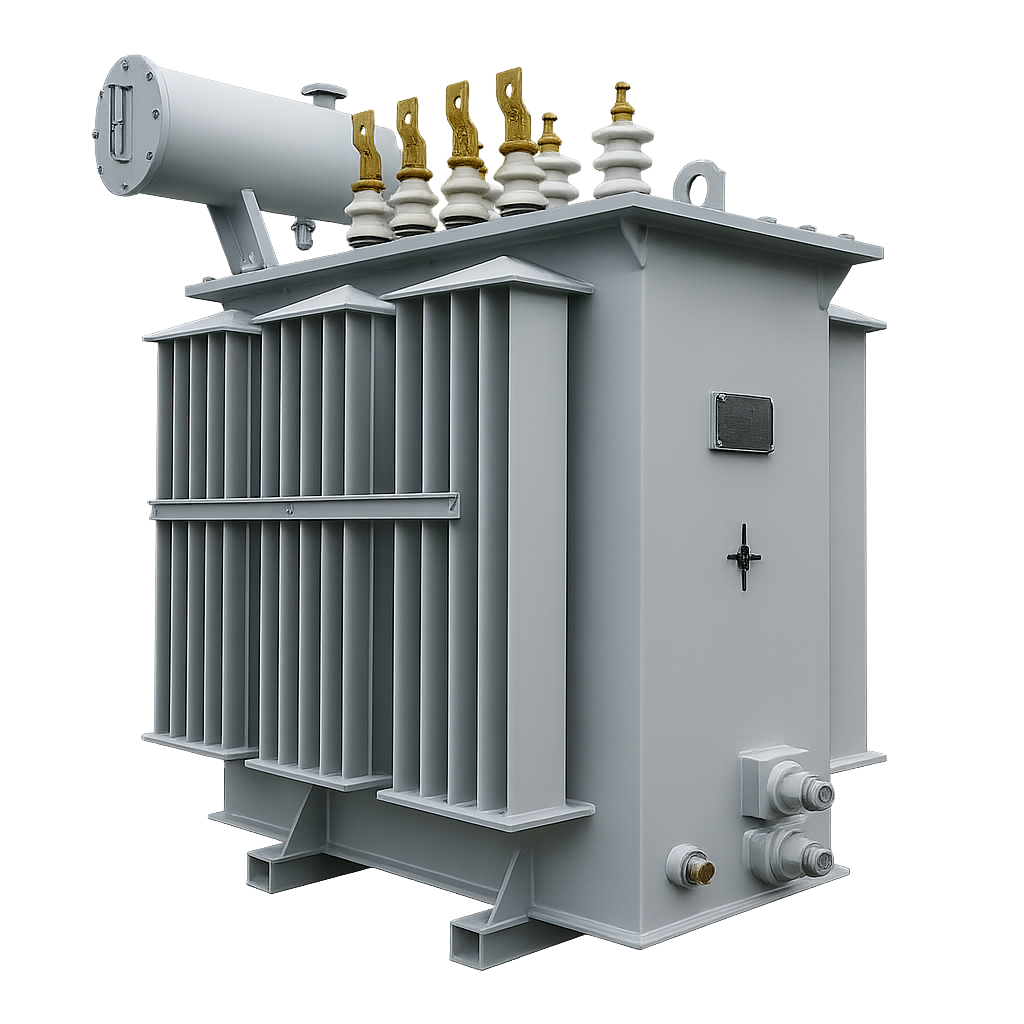

Трансформатор ТМ 400/10(6)/0,4 кВ — трехфазный масляный силовой трансформатор мощностью 400 кВА, предназначенный для преобразования напряжения 10 или 6 кВ до 0,4 кВ. Оборудование применяется в распределительных системах электроснабжения технических, промышленных, складских, инженерных и инфраструктурных объектов, а также в составе комплектных трансформаторных подстанций.

Для Ханты-Мансийска и ХМАО — Югры ТМ 400 кВА может использоваться на технических базах, насосных иеобходимо учитывать климатическое исполнение, конструкцию КТП, место установки, режим эксплуатации в холодный период, транспортную доступность и возможность последующего технического обслуживания.

ТМ относится к категории масляных силовых трансформаторов УЗЭУ. Конкретная схема и группа соединения, конструктивное исполнение, габариты и дополнительная комплектация определяются проектом или техническим заданием.

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 400/10(6)/0,4 кВ в Ханты-Мансийск и по ХМАО — Югре для нового строительства, реконструкции и замены существующего оборудования.

Основные параметры ТМ 400 кВА

К базовым характеристикам относятся:

• тип — трехфазный масляный силовой трансформатор;
• серия — ТМ;
• номинальная мощность — 400 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• назначение — преобразование электрической энергии для сети 0,4 кВ;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• конструктивное исполнение — по техническому заданию;
• дополнительная комплектация — по требованиям объекта.

Точные характеристики конкретного исполнения согласовываются перед изготовлением.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

Применение ТМ 400 кВА в Ханты-Мансийске

Трансформатор может использоваться для электроснабжения:

• технических баз;
• насосных площадок;
• компрессорных объектов;
• производственных площадок;
• складских комплексов;
• инженерной инфраструктуры;
• сервисных объектов;
• комплектных трансформаторных подстанций.

Для ХМАО особенно актуальны объекты, где значительную долю нагрузки формируют двигатели и инженерные системы.

ТМ 400 10/0,4 кВ

Исполнение 10/0,4 кВ применяется при подключении объекта к распределительной сети 10 кВ.

При проектировании необходимо согласовать:

• параметры внешней сети;
• высоковольтные кабели;
• коммутационные аппараты;
• устройства защиты;
• распределительные ячейки;
• схему подключения трансформатора.

После преобразования напряжения питание передается в сеть 0,4 кВ.

ТМ 400 6/0,4 кВ

Для объектов с питающей сетью 6 кВ используется исполнение 6/0,4 кВ.

В этом случае необходимо проверить:

• параметры действующей сети;
• высоковольтное оборудование;
• защитную аппаратуру;
• кабельные присоединения;
• однолинейную схему.

Исполнение по высокой стороне определяется фактическими параметрами объекта.

Для каких объектов подходит мощность 400 кВА

Номинал 400 кВА может применяться на объектах со средней расчетной нагрузкой.

В составе потребителей могут находиться:

• насосы;
• компрессоры;
• вентиляционные установки;
• технологическое оборудование;
• складская автоматика;
• освещение;
• вспомогательные электроприводы;
• административные помещения.

Применимость конкретного номинала определяется расчетом.

Как определить достаточность мощности

При выборе ТМ 400 необходимо учитывать:

• установленную мощность оборудования;
• коэффициенты спроса;
• одновременность работы;
• пусковые токи;
• продолжительность нагрузки;
• сезонность;
• резерв;
• дальнейшее развитие объекта.

Для Ханты-Мансийского региона особенно важно учитывать насосные и компрессорные системы.

ТМ 400 для насосной площадки

На насосном объекте трансформатор может обеспечивать питание:

• основных насосных агрегатов;
• резервных насосов;
• автоматики;
• вентиляции;
• освещения;
• вспомогательных систем.

При расчете необходимо учитывать реальное количество одновременно работающих агрегатов.

ТМ 400 для компрессорной площадки

Компрессорное оборудование может создавать существенную двигательную нагрузку.

При подборе учитываются:

• мощность электродвигателей;
• количество агрегатов;
• способ запуска;
• одновременность работы;
• длительность режима;
• дополнительная нагрузка площадки.

Особенно важно учитывать пуск компрессоров при уже работающем оборудовании.

ТМ 400 для технической базы

На технической или сервисной площадке нагрузка может включать:

• ремонтное оборудование;
• станки;
• насосы;
• компрессоры;
• вентиляцию;
• освещение;
• служебные помещения.

Для таких объектов нагрузка может заметно меняться в течение рабочей смены.

ТМ 400 для инженерного объекта

На объектах инженерной инфраструктуры трансформатор может обеспечивать питание:

• насосных установок;
• систем вентиляции;
• автоматики;
• вспомогательного технологического оборудования;
• освещения;
• сервисных потребителей.

Конкретная структура нагрузки определяется назначением объекта.

ТМ 400 для складского комплекса

На складском объекте в составе нагрузки могут находиться:

• внутреннее освещение;
• наружное освещение;
• вентиляция;
• отопительное оборудование;
• складская автоматика;
• погрузочные механизмы;
• насосные установки;
• административные помещения.

При расширении комплекса будущую нагрузку желательно учитывать заранее.

Электродвигательная нагрузка

Для объектов ХМАО электродвигатели часто составляют значительную часть общей мощности.

К основным потребителям относятся:

• насосы;
• компрессоры;
• вентиляционные агрегаты;
• технологические приводы;
• подъемные механизмы.

Пусковые режимы необходимо учитывать отдельно от обычной рабочей нагрузки.

Пуск нескольких электродвигателей

На технических объектах возможно последовательное или близкое по времени включение нескольких двигателей.

В таком случае анализируются:

• мощность каждого агрегата;
• способ запуска;
• порядок включения;
• уже работающая нагрузка;
• допустимые кратковременные режимы.

Это может влиять на выбор трансформатора и конфигурацию сети.

Резерв мощности

Запас мощности может предусматриваться на перспективу.

Однако чрезмерный резерв влияет на:

• стоимость трансформатора;
• параметры РУНН;
• сечение шин;
• номиналы коммутационной аппаратуры;
• кабельные линии;
• общую стоимость энергоузла.

Резерв должен быть связан с реальным планом развития объекта.

ТМ 400 в составе КТП

Трансформатор может применяться в составе комплектной трансформаторной подстанции УЗЭУ.

При проектировании необходимо согласовать:

• габариты трансформатора;
• размеры трансформаторного отсека;
• положение выводов;
• высоковольтную часть;
• РУНН;
• внутренние соединения;
• эксплуатационные проходы.

КТП должна соответствовать конкретному исполнению ТМ 400.

ТМ 400 в утепленной КТП

Для наружной эксплуатации в северном регионе трансформатор может размещаться внутри утепленной подстанции.

При проектировании необходимо учитывать:

• размеры трансформаторного отсека;
• внутренний температурный режим;
• вентиляцию;
• расположение оборудования;
• кабельные подключения;
• условия технического доступа.

Трансформатор и КТП необходимо рассматривать как единый технический комплекс.

Однотрансформаторная КТП

В однотрансформаторной схеме применяется один трансформатор мощностью 400 кВА.

Такое решение может использоваться для:

• технической базы;
• инженерной площадки;
• склада;
• производственного объекта;
• сервисного комплекса.

Допустимость такой схемы определяется требованиями проекта к надежности электроснабжения.

Два трансформатора ТМ 400

Если требуется разделение нагрузки или резервирование, могут применяться два трансформатора по 400 кВА.

Суммарная установленная мощность составляет 800 кВА.

В проекте могут предусматриваться:

• две секции шин;
• распределение групп потребителей;
• секционирование;
• взаимное резервирование;
• различные эксплуатационные режимы.

Конкретная схема определяется проектом.

Высоковольтная часть 6 или 10 кВ

ТМ 400 необходимо согласовать с оборудованием высокой стороны.

В зависимости от проекта могут использоваться:

• КСО;
• КРУ;
• КРУН;
• другие совместимые распределительные устройства.

При подборе учитываются:

• параметры питающей сети;
• коммутационная схема;
• защитная аппаратура;
• кабельные присоединения;
• расчетные параметры короткого замыкания.

Для реконструируемого объекта существующее оборудование необходимо проверить заранее.

РУНН 0,4 кВ

После преобразования напряжения питание поступает в низковольтное распределительное устройство.

При проектировании учитываются:

• расчетный ток;
• вводной аппарат;
• сборные шины;
• отходящие линии;
• сечения кабелей;
• устройства защиты;
• селективность;
• параметры короткого замыкания.

При увеличении мощности существующее РУНН необходимо проверить на новый режим работы.

ТМ 400 для нового строительства

На новом объекте трансформатор желательно подбирать одновременно со всей системой электроснабжения.

На стадии проектирования определяются:

• расчетная нагрузка;
• напряжение 6 или 10 кВ;
• напряжение 0,4 кВ;
• высоковольтная часть;
• КТП;
• РУНН;
• кабельные трассы;
• система заземления;
• место установки.

Это позволяет заранее согласовать электротехническое оборудование.

ТМ 400 при реконструкции объекта в Ханты-Мансийске

Для действующей площадки необходимо учитывать фактическую конфигурацию энергоузла.

Проверяются:

• однолинейная схема;
• параметры питающей сети;
• высоковольтные ячейки;
• кабели ВН;
• РУНН;
• низковольтные линии;
• трансформаторный отсек;
• основание.

Если объект ранее модернизировался, фактические параметры могут отличаться от старой документации.

Замена существующего ТМ

Для подбора нового оборудования желательно предоставить:

• заводской паспорт;
• фотографию шильдика;
• номинальную мощность;
• напряжение ВН;
• напряжение НН;
• схему и группу соединения;
• габариты;
• положение выводов;
• фотографии места установки.

Это позволяет заранее проверить совместимость оборудования.

Замена трансформатора другой серии

При установке ТМ 400 вместо оборудования другой серии необходимо сравнить:

• электрические параметры;
• габаритные размеры;
• присоединительные параметры;
• положение выводов;
• высоковольтные подключения;
• низковольтные соединения;
• основание.

Одинаковая номинальная мощность не гарантирует полной конструктивной совместимости.

Переход с 250 на 400 кВА

При увеличении нагрузки может потребоваться установка ТМ 400 кВА вместо трансформатора 250 кВА.

Перед модернизацией необходимо проверить:

• доступную мощность внешней сети;
• высоковольтные кабели;
• коммутационные аппараты;
• РУНН;
• сборные шины;
• кабельные линии НН.

Если ограничение находится в другой части сети, замены одного трансформатора будет недостаточно.

ТМ 400 или 630 кВА

При перспективном развитии объекта может возникнуть вопрос выбора между 400 и 630 кВА.

Необходимо учитывать:

• текущую расчетную нагрузку;
• планы расширения;
• доступную мощность питающей сети;
• параметры оборудования ВН;
• возможности РУНН;
• кабельные линии;
• размеры КТП.

Избыточный номинал без реальной потребности может увеличить стоимость проекта.

ТМ 400 для расширения инженерного объекта

Если в дальнейшем планируется установка дополнительных насосов, компрессоров или технологических механизмов, необходимо проверить:

• прирост установленной мощности;
• новую расчетную нагрузку;
• пусковые режимы;
• резерв трансформатора;
• параметры РУНН;
• доступную мощность внешней сети.

Это позволяет заранее определить объем будущей модернизации.

ТМ или ТМГ 400 кВА

При выборе масляного трансформатора могут рассматриваться серии ТМ и ТМГ.

Сравнивать необходимо:

• конструктивное исполнение;
• требования проекта;
• параметры существующей КТП;
• присоединительные размеры;
• условия эксплуатации;
• особенности обслуживания;
• стоимость конкретного решения.

Выбор серии должен соответствовать техническим условиям объекта.

Масляный или сухой трансформатор 400 кВА

При новом строительстве могут рассматриваться разные типы силового оборудования.

При сравнении масляных силовых трансформаторов и сухих трансформаторов необходимо учитывать:

• место установки;
• конструкцию подстанции или помещения;
• условия эксплуатации;
• вентиляцию;
• требования к обслуживанию;
• строительную часть;
• стоимость комплексного решения.

Тип трансформатора выбирается по условиям проекта.

Климатические условия Ханты-Мансийска

Для Ханты-Мансийска и ХМАО — Югры климатическое исполнение является существенным параметром выбора оборудования.

При подборе учитываются:

• продолжительный холодный период;
• место размещения трансформатора;
• конструкция КТП;
• режим нагрузки;
• условия технического обслуживания;
• фактические условия площадки.

Точные допустимые температурные параметры определяются документацией конкретного исполнения.

Эксплуатация на удаленной площадке

Для объектов вне городской территории необходимо дополнительно учитывать доступность оборудования.

Перед поставкой желательно определить:

• маршрут;
• подъездные дороги;
• условия разгрузки;
• наличие грузоподъемной техники;
• доступ к КТП;
• возможность проведения технических работ.

На удаленном объекте особенно важно заранее согласовать все параметры оборудования.

Доставка ТМ 400 в Ханты-Мансийск

До поставки необходимо определить:

• транспортный маршрут;
• возможность въезда на территорию;
• место разгрузки;
• условия применения крана;
• путь перемещения трансформатора до КТП.

Для удаленных объектов ХМАО особое внимание уделяется конечному участку маршрута.

Установка в существующую КТП

При монтаже ТМ 400 в действующую подстанцию необходимо проверить:

• размеры трансформаторного отсека;
• дверные и монтажные проемы;
• положение выводов ВН;
• расположение выводов НН;
• основание;
• существующие подключения;
• возможность демонтажа старого оборудования.

Фактические размеры желательно получить непосредственно на объекте.

Присоединительные параметры

Для реконструкции необходимо заранее проверить совместимость нового оборудования с действующими подключениями.

Анализируются:

• положение выводов ВН;
• расположение выводов НН;
• направление шин;
• кабельные трассы;
• тип присоединения;
• доступ к контактным соединениям.

Это позволяет сократить объем переделок на площадке.

Техническое обслуживание на объектах ХМАО

Для удаленных площадок доступность оборудования имеет особое практическое значение.

При размещении трансформатора необходимо обеспечить:

• возможность осмотра;
• доступ к электрическим соединениям;
• проведение регламентных работ;
• пространство для ремонта;
• возможность последующего демонтажа.

Эти условия следует учитывать еще на стадии разработки КТП.

Какие данные нужны для подбора ТМ 400 в Ханты-Мансийске

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 400 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• однолинейную схему;
• назначение объекта;
• расчетную нагрузку;
• мощность насосов, компрессоров и других крупных электродвигателей;
• место установки;
• параметры существующей или проектируемой КТП;
• характеристики РУНН;
• климатическое исполнение;
• дополнительные требования.

Если трансформатор подбирается на замену, желательно дополнительно предоставить паспорт, фотографию шильдика, габариты и фотографии действующего оборудования.

При необходимости вместе с ТМ 400 могут быть подобраны соответствующие комплектные трансформаторные подстанции УЗЭУ и другое оборудование энергоузла.

Цена трансформатора ТМ 400 кВА в Ханты-Мансийске

Стоимость оборудования рассчитывается индивидуально по конкретному исполнению.

На цену влияют:

• мощность 400 кВА;
• исполнение 10(6)/0,4 кВ;
• схема и группа соединения;
• конструктивные параметры;
• климатическое исполнение;
• дополнительная комплектация;
• требования проекта;
• условия доставки по ХМАО.

Точная стоимость определяется после согласования технического задания или спецификации.

Купить трансформатор ТМ 400/10(6)/0,4 кВ в Ханты-Мансийске

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 400/10(6)/0,4 кВ в Ханты-Мансийск и по ХМАО — Югре для технических, промышленных, насосных, компрессорных, складских, инженерных и инфраструктурных объектов.

ТМ 400 может поставляться отдельно либо использоваться в составе комплексного энергоузла совместно с комплектной трансформаторной подстанцией, высоковольтным распределительным оборудованием и РУНН.

Для подготовки технического и ценового предложения рекомендуется предоставить проект, спецификацию, однолинейную схему или техническое задание. При реконструкции желательно дополнительно направить паспорт действующего трансформатора, фотографии места установки и сведения о существующих подключениях. Это позволит подобрать ТМ 400 кВА 10(6)/0,4 кВ с учетом насосно-компрессорной нагрузки, северных климатических условий, удаленности объекта и особенностей эксплуатации в Ханты-Мансийске и ХМАО — Югре.
