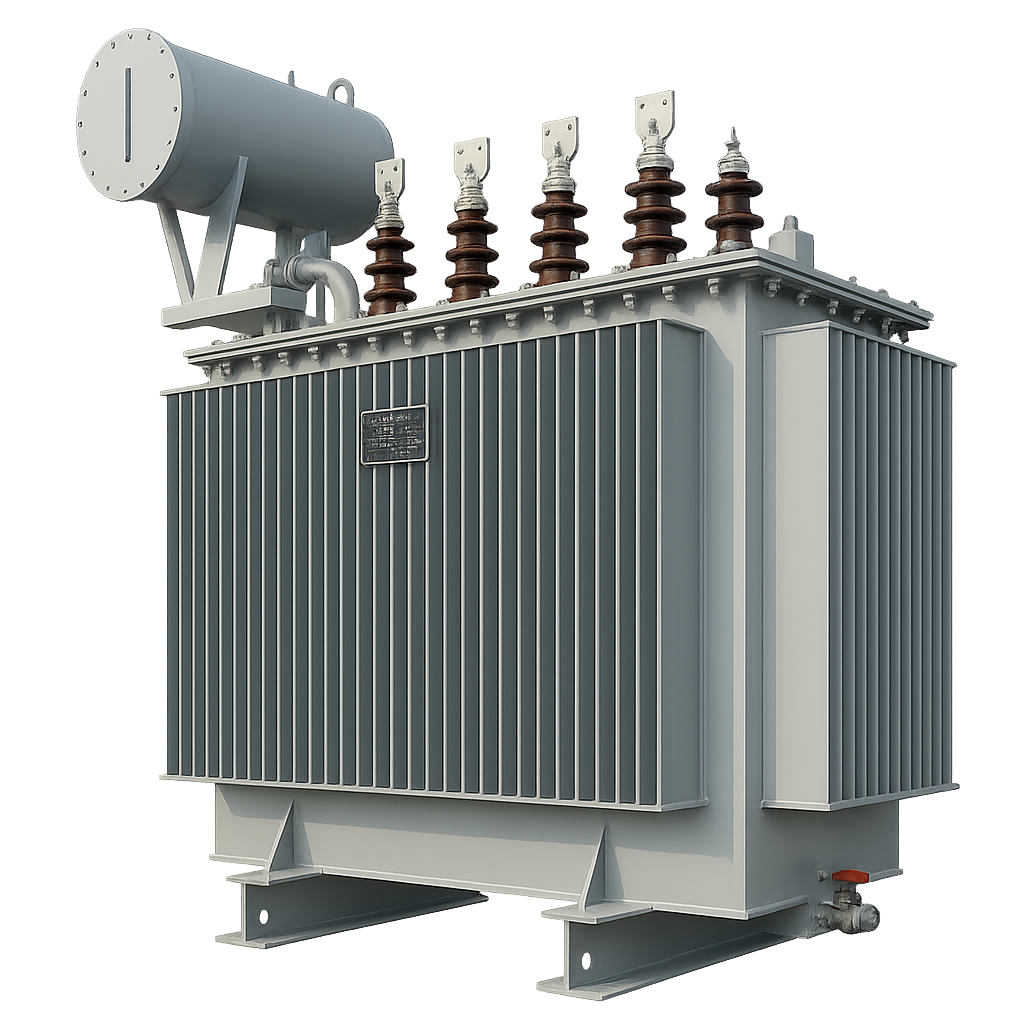

Трансформатор ТМ 400/10(6)/0,4 кВ в Тюмени

Описание

Трансформатор ТМ 400/10(6)/0,4 кВ — трехфазный масляный силовой трансформатор мощностью 400 кВА, предназначенный для преобразования напряжения 10 или 6 кВ до 0,4 кВ. Оборудование применяется в распределительных сетях промышленных, технических, складских, инженерных и инфраструктурных объектов, а также в составе комплектных трансформаторных подстанций.

Для Тюмени и Тюменской области ТМ 400 кВА может использоваться на производственных площадках, технических базах, насосных объектах, сервисных комплексах, складских и логистических территориях и других объектах, где требуется питание сети 0,4 кВ.

Для региона характерна заметная доля электродвигательной нагрузки. Насосы, компрессоры, вентиляционные установки, технологические приводы и вспомогательные механизмы могут работать одновременно и создавать выраженные пусковые режимы. Поэтому мощность 400 кВА необходимо подбирать по расчетной полной нагрузке с учетом коэффициентов спроса и реального графика работы оборудования.

Отдельное значение имеют климатические и логистические условия Тюменской области. При подборе оборудования необходимо учитывать климатическое исполнение, место установки, конструкцию КТП, режим эксплуатации в холодный период, подъезд к объекту и возможность технического обслуживания.

ТМ относится к категории масляных силовых трансформаторов УЗЭУ. Конкретная схема и группа соединения, конструктивное исполнение, габариты и дополнительная комплектация определяются проектом или техническим заданием.

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 400/10(6)/0,4 кВ в Тюмень и по Тюменской области для нового строительства, реконструкции и замены существующего оборудования.

Основные параметры ТМ 400 кВА

К базовым характеристикам относятся:

• тип — трехфазный масляный силовой трансформатор;
• серия — ТМ;
• номинальная мощность — 400 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• назначение — преобразование электрической энергии для сети 0,4 кВ;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• конструктивное исполнение — по техническому заданию;
• дополнительная комплектация — по требованиям объекта.

Точные характеристики конкретного исполнения согласовываются перед изготовлением.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430

Применение ТМ 400 кВА в Тюмени

Трансформатор может использоваться для электроснабжения:

• промышленных площадок;
• технических баз;
• насосных объектов;
• компрессорных установок;
• складских комплексов;
• логистических площадок;
• инженерной инфраструктуры;
• комплектных трансформаторных подстанций.

Для Тюмени особенно характерны объекты, где техническая и производственная нагрузка объединена в одной системе.

ТМ 400 10/0,4 кВ

Исполнение 10/0,4 кВ применяется на объектах с питающей сетью 10 кВ.

При проектировании необходимо согласовать:

• параметры внешней сети;
• кабельные линии ВН;
• коммутационные аппараты;
• защитные устройства;
• высоковольтные ячейки;
• способ подключения трансформатора.

После преобразования напряжения питание распределяется по сети 0,4 кВ.

ТМ 400 6/0,4 кВ

Для объектов с питающей сетью 6 кВ применяется исполнение 6/0,4 кВ.

В этом случае необходимо проверить:

• параметры действующей сети;
• существующее оборудование высокой стороны;
• аппаратуру защиты;
• кабельные присоединения;
• однолинейную схему.

Выбор исполнения определяется параметрами конкретного объекта.

Для каких объектов подходит мощность 400 кВА

Номинал 400 кВА может использоваться на объектах со средней расчетной нагрузкой.

В составе потребителей могут находиться:

• насосы;
• компрессоры;
• производственное оборудование;
• вентиляционные системы;
• технологические электроприводы;
• складская механизация;
• освещение;
• административные помещения.

Фактическая применимость определяется расчетом.

Как определить достаточность мощности

При выборе ТМ 400 необходимо учитывать:

• установленную мощность оборудования;
• коэффициенты спроса;
• одновременность работы;
• пусковые токи;
• продолжительность нагрузки;
• сезонность;
• резерв;
• перспективное развитие объекта.

Для Тюменского региона особенно важно учитывать нагрузку от насосов и компрессоров.

ТМ 400 для насосных объектов

На насосной площадке трансформатор может обеспечивать питание:

• основных насосных агрегатов;
• резервных насосов;
• автоматики;
• вентиляции;
• освещения;
• вспомогательных систем.

При расчете необходимо учитывать реальное количество одновременно работающих насосов.

ТМ 400 для компрессорной площадки

Компрессоры могут создавать выраженную двигательную нагрузку.

При подборе трансформатора учитываются:

• мощность электродвигателей;
• количество агрегатов;
• способ запуска;
• одновременность работы;
• продолжительность режима;
• вспомогательные потребители.

Особенно важно учитывать пуск компрессоров при уже работающей нагрузке объекта.

ТМ 400 для технической базы

На технической или сервисной площадке в составе нагрузки могут быть:

• ремонтное оборудование;
• станки;
• компрессоры;
• насосы;
• вентиляция;
• освещение;
• административные помещения.

Для таких объектов нагрузка может существенно изменяться в течение смены.

ТМ 400 для производственного объекта

На производственной площадке трансформатор может питать:

• технологические линии;
• станки;
• электроприводы;
• насосы;
• компрессоры;
• вентиляцию;
• освещение;
• автоматику.

При многосменной эксплуатации необходимо учитывать продолжительную загрузку оборудования.

ТМ 400 для складского комплекса

На складском объекте трансформатор может обеспечивать питание:

• внутреннего освещения;
• наружного освещения;
• вентиляции;
• складской автоматики;
• погрузочной техники;
• инженерных систем;
• насосов;
• административной части.

Если объект планируется расширять, будущую нагрузку желательно учитывать заранее.

Электродвигательная нагрузка

Для многих объектов Тюменской области существенную часть мощности формируют электродвигатели.

К основным потребителям относятся:

• насосы;
• компрессоры;
• вентиляционные установки;
• технологические приводы;
• подъемные механизмы.

При запуске электродвигателей ток может кратковременно существенно возрастать.

Резерв мощности

Запас мощности может предусматриваться для дальнейшего развития объекта.

Однако чрезмерный резерв влияет на:

• стоимость трансформатора;
• параметры РУНН;
• сечение шин;
• номиналы коммутационных аппаратов;
• кабельные линии;
• общую стоимость энергоузла.

Резерв должен быть связан с реальными планами расширения.

ТМ 400 в составе КТП

Трансформатор может использоваться в составе комплектной трансформаторной подстанции УЗЭУ.

При проектировании необходимо согласовать:

• габариты трансформатора;
• размеры трансформаторного отсека;
• положение выводов;
• высоковольтную часть;
• РУНН;
• внутренние соединения;
• условия обслуживания.

КТП должна соответствовать конкретному исполнению ТМ 400.

Однотрансформаторная КТП

В однотрансформаторной схеме устанавливается один трансформатор мощностью 400 кВА.

Такое решение может применяться для:

• технической базы;
• производственной площадки;
• склада;
• сервисного объекта;
• инженерной площадки.

Допустимость такой схемы определяется требованиями проекта к надежности электроснабжения.

Два трансформатора ТМ 400

Если требуется разделение нагрузки или резервирование, в проекте могут применяться два трансформатора по 400 кВА.

Суммарная установленная мощность составляет 800 кВА.

Могут предусматриваться:

• две секции шин;
• распределение групп потребителей;
• секционирование;
• взаимное резервирование;
• разные эксплуатационные режимы.

Фактическая схема определяется проектом.

Высоковольтная часть 6 или 10 кВ

ТМ 400 необходимо согласовать с оборудованием высокой стороны.

В зависимости от проекта могут использоваться:

• КСО;
• КРУ;
• КРУН;
• другие совместимые решения.

При подборе учитываются:

• параметры сети;
• коммутационная схема;
• защитная аппаратура;
• кабельные присоединения;
• расчетные параметры короткого замыкания.

Для реконструируемого энергоузла существующее оборудование необходимо предварительно проверить.

РУНН 0,4 кВ

После преобразования напряжения питание поступает в низковольтное распределительное устройство.

При проектировании учитываются:

• расчетный ток;
• вводной аппарат;
• сборные шины;
• количество отходящих линий;
• кабельные сечения;
• защитные устройства;
• селективность;
• параметры короткого замыкания.

При установке трансформатора большей мощности существующее РУНН необходимо проверить на новый режим.

ТМ 400 для нового строительства

На новом объекте трансформатор желательно подбирать одновременно со всей системой электроснабжения.

На стадии проекта определяются:

• расчетная нагрузка;
• напряжение 6 или 10 кВ;
• напряжение 0,4 кВ;
• высоковольтная часть;
• КТП;
• РУНН;
• кабельные трассы;
• система заземления;
• место установки.

Это позволяет заранее обеспечить совместимость всех элементов энергоузла.

ТМ 400 при реконструкции объекта в Тюмени

Для действующей площадки новый трансформатор необходимо согласовать с существующей инфраструктурой.

Проверяются:

• фактическая однолинейная схема;
• высоковольтные ячейки;
• кабели ВН;
• РУНН;
• линии 0,4 кВ;
• трансформаторный отсек;
• основание;
• монтажные проемы.

При длительной эксплуатации объекта фактические параметры могут отличаться от старой документации.

Замена существующего ТМ

Для подбора нового трансформатора рекомендуется предоставить:

• заводской паспорт;
• фотографию шильдика;
• номинальную мощность;
• напряжение ВН;
• напряжение НН;
• схему и группу соединения;
• габариты;
• положение выводов;
• фотографии места установки.

Это позволяет заранее проверить совместимость нового оборудования.

Замена трансформатора другой серии

Если ТМ 400 устанавливается вместо оборудования другой серии, необходимо сравнить:

• электрические характеристики;
• габариты;
• положение выводов;
• схему присоединения;
• высоковольтные подключения;
• низковольтные соединения;
• основание.

Совпадение номинала мощности не означает полной конструктивной взаимозаменяемости.

Увеличение мощности с 250 до 400 кВА

При росте нагрузки может потребоваться установка ТМ 400 кВА вместо трансформатора 250 кВА.

Перед модернизацией необходимо проверить:

• доступную мощность внешней сети;
• кабели ВН;
• коммутационные аппараты;
• РУНН;
• сборные шины;
• низковольтные кабели.

Если ограничения существуют в других элементах сети, замены одного трансформатора будет недостаточно.

ТМ 400 или 630 кВА

При перспективном развитии объекта может рассматриваться номинал 630 кВА.

При сравнении необходимо учитывать:

• текущую расчетную нагрузку;
• планы расширения;
• доступную мощность внешней сети;
• параметры оборудования ВН;
• возможности РУНН;
• кабельные линии;
• габариты КТП.

Выбор более мощного трансформатора должен быть технически обоснован.

ТМ 400 для расширения технической площадки

Если планируется подключение нового оборудования, необходимо оценить:

• прирост установленной мощности;
• изменение расчетной нагрузки;
• пусковые токи;
• резерв существующего трансформатора;
• возможности РУНН;
• пропускную способность кабелей;
• доступную мощность сети.

Это позволяет определить объем будущей модернизации.

ТМ или ТМГ 400 кВА

При выборе масляного трансформатора могут рассматриваться серии ТМ и ТМГ.

Сравнивать необходимо:

• конструктивное исполнение;
• проектные требования;
• условия установки;
• существующую КТП;
• присоединительные размеры;
• особенности эксплуатации;
• стоимость конкретного решения.

Выбор серии должен соответствовать техническим условиям объекта.

Масляный или сухой трансформатор 400 кВА

При новом строительстве могут рассматриваться разные типы силового оборудования.

При сравнении масляных силовых трансформаторов и сухих трансформаторов необходимо учитывать:

• место установки;
• конструкцию КТП или помещения;
• условия эксплуатации;
• требования к вентиляции;
• особенности обслуживания;
• строительную часть;
• стоимость комплексного решения.

Тип оборудования выбирается по проекту.

Климатические условия Тюмени

Для Тюмени и Тюменской области при подборе оборудования необходимо учитывать продолжительный холодный период и сезонные перепады температуры.

Анализируются:

• климатическое исполнение;
• место установки;
• конструкция подстанции;
• режим нагрузки;
• условия обслуживания;
• фактическая эксплуатация объекта.

Точные допустимые температурные параметры определяются документацией конкретного исполнения.

ТМ 400 в утепленной КТП

При наружной установке трансформатор может размещаться внутри утепленной комплектной подстанции.

При проектировании необходимо согласовать:

• габариты трансформаторного отсека;
• вентиляцию;
• внутренний температурный режим;
• положение оборудования;
• кабельные подключения;
• эксплуатационные проходы.

Трансформатор и КТП следует рассматривать как единый технический комплекс.

ТМ 400 для удаленной площадки

Для объектов за пределами Тюмени особое значение имеет логистика.

До поставки желательно определить:

• точное место установки;
• маршрут доставки;
• состояние подъездных дорог;
• место разгрузки;
• возможность применения крана;
• доступ к КТП.

Чем удаленнее объект, тем важнее заранее согласовать все технические параметры.

Доставка ТМ 400 в Тюмень

Перед поставкой необходимо определить:

• транспортный маршрут;
• условия въезда на территорию;
• место разгрузки;
• возможность работы грузоподъемной техники;
• маршрут перемещения оборудования до КТП.

Для объектов Тюменской области отдельно анализируется конечный участок маршрута.

Установка в существующую КТП

При монтаже ТМ 400 в действующую подстанцию необходимо проверить:

• размеры трансформаторного отсека;
• монтажные и дверные проемы;
• положение выводов ВН;
• расположение выводов НН;
• основание;
• существующие подключения;
• возможность демонтажа старого оборудования.

Фактические размеры желательно проверить непосредственно на объекте.

Присоединительные параметры

Для реконструкции необходимо заранее определить совместимость нового трансформатора с существующими соединениями.

Проверяются:

• положение выводов ВН;
• расположение выводов НН;
• направление шин;
• кабельные трассы;
• тип подключения;
• доступ к контактным соединениям.

Это позволяет уменьшить объем переделок на месте.

Техническое обслуживание

Место установки должно обеспечивать возможность:

• осмотра оборудования;
• контроля состояния;
• обслуживания присоединений;
• проведения регламентных работ;
• ремонта;
• последующего демонтажа при необходимости.

На удаленных площадках условия технического доступа особенно важно учитывать заранее.

Какие данные нужны для подбора ТМ 400 в Тюмени

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 400 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• однолинейную схему;
• назначение объекта;
• расчетную нагрузку;
• мощность основных насосов, компрессоров и других электродвигателей;
• место установки;
• параметры существующей или проектируемой КТП;
• характеристики РУНН;
• климатическое исполнение;
• дополнительные требования.

Если трансформатор подбирается на замену, желательно дополнительно предоставить паспорт, фотографию шильдика, габариты и фотографии действующего оборудования.

При необходимости вместе с ТМ 400 могут быть подобраны соответствующие комплектные трансформаторные подстанции УЗЭУ и другое оборудование энергоузла.

Цена трансформатора ТМ 400 кВА в Тюмени

Стоимость оборудования рассчитывается индивидуально по конкретному исполнению.

На цену влияют:

• мощность 400 кВА;
• исполнение 10(6)/0,4 кВ;
• схема и группа соединения;
• конструктивные параметры;
• климатическое исполнение;
• дополнительная комплектация;
• требования проекта;
• условия доставки по Тюмени и Тюменской области.

Точная стоимость определяется после согласования технического задания или спецификации.

Купить трансформатор ТМ 400/10(6)/0,4 кВ в Тюмени

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 400/10(6)/0,4 кВ в Тюмень и по Тюменской области для промышленных, технических, насосных, компрессорных, складских и инфраструктурных объектов.

ТМ 400 может поставляться отдельно либо применяться в составе комплексного энергоузла совместно с комплектной трансформаторной подстанцией, высоковольтным распределительным оборудованием и РУНН.

Для подготовки технического и ценового предложения рекомендуется предоставить проект, спецификацию, однолинейную схему или техническое задание. При реконструкции желательно дополнительно направить паспорт действующего оборудования, фотографии места установки и сведения о существующих подключениях. Это позволит подобрать ТМ 400 кВА 10(6)/0,4 кВ с учетом двигательной нагрузки, климатических условий, удаленности площадки и особенностей эксплуатации объекта в Тюмени и Тюменской области.
