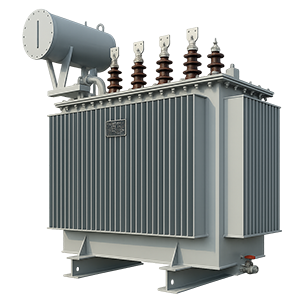

Трансформатор ТМ 1000/10(6)/0.4 кВ в Москве

Описание

ТМ 1000/10(6)/0.4 кВ — трехфазный масляный силовой трансформатор номинальной мощностью 1000 кВА, предназначенный для преобразования напряжения распределительной сети 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы серии ТМ применяются в системах электроснабжения промышленных, производственных, складских, коммерческих и инфраструктурных объектов. Оборудование может использоваться как самостоятельный силовой трансформатор либо устанавливаться в составе комплектной трансформаторной подстанции, если ее конструкция рассчитана на соответствующий тип и мощность оборудования.

Для Москвы и Московской области ТМ 1000 кВА может применяться при строительстве новых энергоузлов, реконструкции действующих подстанций, увеличении мощности объекта, замене ранее установленного трансформатора и модернизации распределительной сети 0.4 кВ.

ТМ относится к традиционным масляным силовым трансформаторам. Трансформаторное масло используется как электрическая изоляционная и охлаждающая среда. Конструкция бака и система компенсации температурных изменений объема масла зависят от конкретного исполнения трансформатора.

УЗЭУ осуществляет поставку трансформаторов ТМ 1000/10(6)/0.4 кВ в Москву и Московскую область с подбором оборудования по проекту, техническому заданию, спецификации, однолинейной схеме или параметрам заменяемого трансформатора.

Комплектация трансформатора ТМ 1000 кВА

Состав поставки определяется конкретным техническим исполнением оборудования. В комплектацию могут входить:

• силовой трансформатор ТМ 1000 кВА;
• магнитопровод;
• высоковольтная обмотка 6 или 10 кВ;
• низковольтная обмотка 0.4 кВ;
• активная часть;
• трансформаторный бак;
• трансформаторное масло;
• система компенсации температурного изменения объема масла в соответствии с исполнением;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния трансформатора;
• элементы заземления;
• монтажные и транспортировочные приспособления;
• паспорт оборудования;
• руководство по эксплуатации;
• комплект технической документации.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов, конструкция масляной системы, климатическое исполнение и дополнительное оснащение определяются техническим заданием.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

Основные характеристики ТМ 1000

К базовым параметрам трансформатора относятся:

• номинальная мощность — 1000 кВА;
• напряжение высокой стороны — 6 или 10 кВ;
• напряжение низкой стороны — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• серия — ТМ.

Остальные электрические и конструктивные характеристики определяются конкретным исполнением оборудования.

ТМ 1000/10/0.4 кВ

Исполнение ТМ 1000/10/0.4 кВ предназначено для объектов, подключенных к распределительной сети напряжением 10 кВ.

На соответствующий класс напряжения должны быть рассчитаны:

• первичная обмотка трансформатора;
• РУВН;
• коммутационные аппараты;
• устройства защиты;
• высоковольтные кабельные линии;
• внутренние электрические соединения.

После преобразования напряжения электроэнергия поступает на сторону 0.4 кВ и далее распределяется между потребителями объекта.

ТМ 1000/6/0.4 кВ

Для объектов с питающей сетью 6 кВ применяется ТМ 1000/6/0.4 кВ.

На класс напряжения 6 кВ подбираются высоковольтная обмотка, РУВН, коммутационная аппаратура, защитные устройства и кабельные присоединения.

Необходимое исполнение определяется техническими условиями подключения объекта.

ТМ 1000 кВА для объектов Москвы

Мощность 1000 кВА применяется в системах, где данный номинал соответствует расчетной электрической нагрузке.

Трансформатор может использоваться для электроснабжения:

• производственных предприятий;
• промышленных площадок;
• складских комплексов;
• логистических объектов;
• административно-коммерческих зданий;
• инженерной инфраструктуры;
• технологического оборудования;
• распределительных энергоузлов.

Окончательный выбор мощности должен подтверждаться электротехническим расчетом.

Особенности масляного трансформатора ТМ 1000

ТМ относится к масляным силовым трансформаторам традиционного исполнения.

Трансформаторное масло используется для электрической изоляции активной части и отвода тепла от обмоток и магнитопровода.

В зависимости от конструктивного исполнения могут применяться различные решения для компенсации температурного изменения объема масла и организации масляной системы.

Конкретная конструкция должна уточняться при заказе.

Трансформаторное масло в ТМ 1000

Масло выполняет несколько основных функций:

• электрическая изоляция обмоток и активной части;
• охлаждение трансформатора;
• отвод тепла от магнитопровода;
• передача тепла к поверхности бака.

Состояние масляной системы является важной частью нормальной эксплуатации трансформатора.

Охлаждение трансформатора ТМ 1000

Во время работы трансформатор выделяет тепло, возникающее в обмотках и магнитопроводе.

Трансформаторное масло способствует передаче этого тепла к баку и его охлаждающим поверхностям.

При установке ТМ 1000 в составе КТП необходимо учитывать условия теплоотдачи, размеры трансформаторного отсека и вентиляцию.

Компенсация температурного изменения масла

При нагревании объем трансформаторного масла увеличивается, а при охлаждении уменьшается.

Для компенсации соответствующих изменений в конструкции масляного трансформатора предусматриваются технические решения, зависящие от конкретного исполнения.

При подборе оборудования конструкцию масляной системы необходимо согласовывать с требованиями проекта.

Подбор мощности ТМ 1000

Выбор силового трансформатора необходимо выполнять на основании расчетной нагрузки объекта.

Учитываются:

• установленная мощность электроприемников;
• коэффициенты спроса;
• одновременность работы оборудования;
• пусковые токи;
• характер нагрузки;
• продолжительность максимальных режимов;
• необходимый эксплуатационный резерв;
• перспектива увеличения электропотребления.

Это позволяет определить, соответствует ли номинал 1000 кВА фактическим потребностям объекта.

ТМ 1000 и сеть 0.4 кВ

После преобразования напряжения электроэнергия передается в низковольтную распределительную сеть.

Характеристики оборудования стороны 0.4 кВ должны соответствовать рабочим токам трансформатора.

Это касается:

• сборных шин;
• вводного автоматического выключателя;
• секционных аппаратов;
• отходящих линий;
• кабельных соединений.

При реконструкции существующей подстанции параметры низковольтного оборудования необходимо проверять отдельно.

РУНН для ТМ 1000 кВА

В состав низковольтного распределительного устройства могут входить:

• вводной автоматический выключатель;
• сборные шины;
• секционный аппарат;
• отходящие автоматические выключатели;
• системы учета;
• измерительное оборудование;
• устройства автоматики и управления.

Состав и характеристики РУНН определяются электрической схемой объекта.

ТМ 1000 для нового строительства

При проектировании новой трансформаторной подстанции силовой трансформатор необходимо выбирать совместно с высоковольтным и низковольтным оборудованием.

На стадии проекта определяются:

• питающее напряжение;
• расчетная мощность;
• количество трансформаторов;
• тип комплектной подстанции;
• схема РУВН;
• характеристики РУНН;
• количество отходящих линий;
• способы внутренних электрических соединений.

Комплексный подбор обеспечивает техническую совместимость всех элементов энергоузла.

ТМ 1000 при реконструкции подстанции

Трансформатор может применяться при модернизации действующей системы электроснабжения.

Причинами реконструкции могут быть:

• увеличение электрической нагрузки;
• расширение объекта;
• подключение дополнительного оборудования;
• физический износ действующего трансформатора;
• изменение схемы электроснабжения;
• модернизация высоковольтной части;
• реконструкция РУНН.

Перед установкой нового оборудования необходимо проверить параметры существующей подстанции.

Замена существующего трансформатора на ТМ 1000

При подборе ТМ 1000 на замену необходимо сопоставить:

• номинальную мощность;
• напряжение ВН;
• напряжение НН;
• схему соединения;
• группу соединения;
• диапазон регулирования;
• габариты трансформатора;
• расположение вводов и выводов;
• способ подключения;
• конструкцию трансформаторного отсека.

Паспорт заменяемого трансформатора позволяет существенно упростить технический подбор.

Увеличение мощности до 1000 кВА

Если ТМ 1000 устанавливается вместо трансформатора меньшей мощности, необходимо проверить возможность работы всей системы с увеличенной нагрузкой.

Проверке подлежат:

• питающая линия 6 или 10 кВ;
• РУВН;
• коммутационная аппаратура;
• высоковольтные кабели;
• низковольтные шины;
• вводной аппарат РУНН;
• отходящие линии;
• кабельная сеть 0.4 кВ.

Замена силового трансформатора на более мощный может потребовать модернизации других элементов подстанции.

ТМ 1000 в составе КТП-П

Трансформатор может использоваться в составе КТП-П 1000 кВА, если конструкция подстанции рассчитана на оборудование серии ТМ.

При проектировании согласовываются:

• габариты трансформатора;
• высоковольтные присоединения;
• расположение выводов НН;
• схема РУВН;
• параметры РУНН;
• размеры трансформаторного отсека.

ТМ 1000 в составе КТП-ТК

Для тупикового исполнения возможно применение трансформатора в КТП-ТК 1000 кВА.

В рамках проекта совместно подбираются:

• высоковольтная коммутационная часть;
• силовой трансформатор;
• внутренние электрические соединения;
• распределительное устройство 0.4 кВ.

Комплектация определяется техническим заданием.

ТМ 1000 в составе КТП-ТВ

ТМ 1000 может использоваться и в КТП-ТВ 1000 кВА.

При подборе учитываются конструкция высоковольтной части, размеры трансформатора, положение электрических присоединений, параметры РУНН и условия эксплуатации.

Все компоненты подстанции должны быть технически совместимы.

ТМ 1000 в утепленной КТП

Трансформатор может размещаться внутри утепленной комплектной подстанции соответствующего исполнения.

При проектировании учитываются:

• теплоизоляция корпуса;
• размеры трансформаторного отсека;
• тепловыделение ТМ 1000;
• вентиляция;
• внутренний температурный режим;
• размещение масляного трансформатора;
• доступ для обслуживания.

Конструкция подстанции определяется условиями конкретного объекта.

Один трансформатор ТМ 1000 кВА

При однотрансформаторной схеме установленная трансформаторная мощность составляет 1000 кВА.

Такое решение применяется, если одного трансформатора достаточно для расчетной нагрузки и требований принятой системы электроснабжения.

Два трансформатора ТМ 1000 кВА

В двухтрансформаторной системе могут применяться два трансформатора по 1000 кВА.

Суммарная установленная мощность составляет 2000 кВА.

При такой схеме дополнительно определяются:

• распределение нагрузки;
• рабочие режимы трансформаторов;
• секционирование шин 0.4 кВ;
• параметры секционного аппарата;
• схема резервирования;
• характеристики РУНН.

ТМ 1000 и ТМ 630

ТМ 630 кВА относится к меньшему номиналу.

ТМ 1000 может рассматриваться при более высокой расчетной нагрузке, увеличении количества потребителей или необходимости дополнительного эксплуатационного резерва.

Разница установленной мощности составляет 370 кВА.

ТМ 1000 и ТМ 1250

ТМ 1250 кВА обеспечивает на 250 кВА большую номинальную мощность.

Он может быть выбран, если расчетная нагрузка объекта приближается к пределам рационального применения трансформатора 1000 кВА либо планируется дальнейшее увеличение электропотребления.

При выборе учитываются возможности питающей сети и РУНН.

ТМ 1000 и ТМ 1600

Для объектов с более высокой нагрузкой может рассматриваться ТМ 1600 кВА.

Применение такого номинала требует проверки:

• питающей линии;
• высоковольтной аппаратуры;
• РУВН;
• шин 0.4 кВ;
• параметров РУНН;
• кабельных линий.

Более высокая мощность должна быть подтверждена расчетом.

ТМ 1000 и ТМГ 1000

ТМ и ТМГ относятся к масляным силовым трансформаторам одинакового класса мощности, однако отличаются конструктивным исполнением масляной системы.

ТМГ 1000 относится к герметичным трансформаторам, в которых масло не имеет непосредственного контакта с атмосферным воздухом.

Для ТМ 1000 применяется традиционное масляное исполнение, конкретная конструкция которого зависит от модификации.

При сравнении необходимо учитывать:

• конструкцию бака;
• устройство масляной системы;
• условия эксплуатации;
• требования к обслуживанию;
• параметры подстанции.

ТМ 1000 и ТМЗ 1000

ТМЗ также относится к масляному трансформаторному оборудованию.

При сравнении с ТМ рассматриваются:

• конструкция масляной системы;
• способ защиты масла;
• исполнение бака;
• условия эксплуатации;
• требования проектной документации.

Конкретная серия выбирается по техническому заданию.

ТМ 1000 и сухой трансформатор 1000 кВА

Для отдельных объектов альтернативой масляному ТМ может быть сухой трансформатор аналогичной мощности.

При сравнении учитываются:

• тип изоляционной среды;
• наличие или отсутствие трансформаторного масла;
• способ охлаждения;
• требования к вентиляции;
• место установки;
• конструкция трансформаторного отсека.

Выбор типа трансформатора выполняется в рамках общего проекта электроснабжения.

Связанное оборудование и внутренняя перелинковка

Для развития тематического SEO-кластера страницу ТМ 1000 в Москве целесообразно связать с разделами:

• ТМ 630 кВА;
• ТМ 1250 кВА;
• ТМ 1600 кВА;
• ТМГ 1000 кВА;
• ТМЗ 1000 кВА;
• сухие трансформаторы 1000 кВА;
• масляные трансформаторы;
• КТП-П 1000 кВА;
• КТП-ТК 1000 кВА;
• КТП-ТВ 1000 кВА;
• 2КТП 2×1000 кВА;
• утепленные трансформаторные подстанции.

Такая перелинковка связывает региональную страницу с соседними номиналами, альтернативными сериями силовых трансформаторов и соответствующими вариантами комплектных подстанций УЗЭУ.

Цена ТМ 1000 кВА в Москве

Стоимость трансформатора определяется конкретным техническим исполнением и составом поставки.

На цену могут влиять:

• исполнение на 6 или 10 кВ;
• схема и группа соединения обмоток;
• диапазон регулирования;
• конструкция масляной системы;
• исполнение высоковольтных вводов;
• конструкция низковольтных выводов;
• дополнительное оснащение;
• климатическое исполнение;
• требования технического задания.

Точная стоимость рассчитывается после согласования технической спецификации.

Купить трансформатор ТМ 1000/10(6)/0.4 кВ в Москве

УЗЭУ осуществляет поставку масляных силовых трансформаторов ТМ 1000 кВА 10(6)/0.4 кВ для строительства новых подстанций, реконструкции существующих энергоузлов, увеличения мощности и замены действующего трансформаторного оборудования.

ТМ 1000 может поставляться отдельно либо применяться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных трансформаторных подстанций, если проект предусматривает применение соответствующего масляного трансформатора.

Осуществляется поставка ТМ 1000/10(6)/0.4 кВ в Москву и Московскую область.

Для подготовки технического предложения и расчета стоимости можно предоставить техническое задание, проект, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры необходимого оборудования.
