Описание

Применение трансформатора ТМ 250

Трансформаторы ТМ – это трехфазные двухобмоточные устройства с естественным масляным охлаждением и переключением без возбуждения, предназначенные для работы в сетях переменного тока с частотой 50 Гц. Они используются для преобразования электроэнергии (снижения или повышения напряжения) в сетях энергосистем и у конечных потребителей. Трансформаторы серии ТМ функционируют в условиях умеренного и умеренно-холодного климата.

Силовой масляный трансформатор ТМ 250 является ключевым элементом распределительных сетей в городах и сельской местности. Данные трансформаторы широко используются на промышленных предприятиях, а также на трансформаторных подстанциях городского электротранспорта и железной дороги. Максимальное номинальное напряжение первичной обмотки составляет 10 кВ, а номинальное напряжение на вторичных обмотках – 0,4 кВ.

Условия эксплуатации трансформатора ТМ 250

Оборудование может устанавливаться как в открытых распределительных устройствах (ОРУ), так и в закрытых (ЗРУ). Однако конструкция трансформатора не позволяет его использовать в сейсмически активных зонах, а также в местах с повышенным риском пожара или взрыва.

Трансформатор ТМ-250 может устанавливаться на высоте до 1000 метров над уровнем моря. Существуют модификации, предназначенные для эксплуатации в умеренном и холодном климате. Трансформатор, предназначенный для умеренного климата (У), может использоваться при температурах окружающей среды от -45°С до +40°С. Максимальная влажность окружающего воздуха не должна превышать 80% при температуре +25°С. Трансформатор ТМ-250 не предназначен для частых (до 10 раз в сутки) включений и отключений.

Особенности конструкции трансформатора ТМ 250

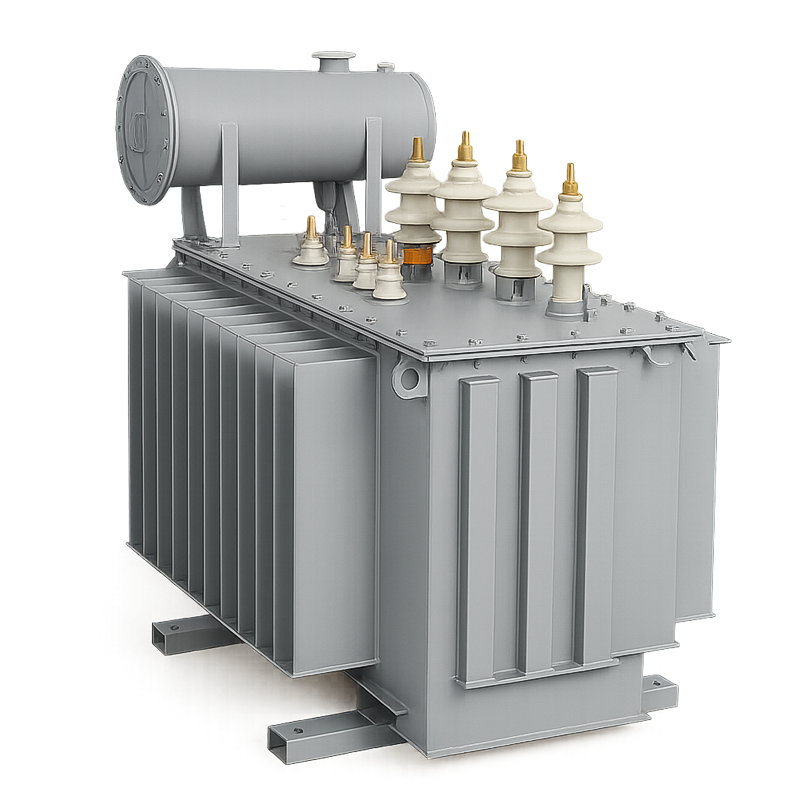

Активная часть трансформатора ТМ-250 состоит из стального сердечника и обмоток. Сердечник набирается из листов холоднокатаной стали, а обмотки выполняются из меди или алюминия. Сердечник с обмотками помещен в прямоугольный бак, заполненный трансформаторным маслом. Масса бака составляет 1039 кг, а масса трансформаторного масла – 305 кг. Для охлаждения силовых трансформаторов ТМ-250 предусмотрены радиаторы, отводящие тепло с поверхности бака.

Для регулировки напряжения используются высоковольтные переключатели, присоединяемые к обмоткам высокой стороны. Конструкция трансформатора ТМ-250 допускает плавную, ступенчатую регулировку напряжения. Регулировка осуществляется при полном отключении трансформатора от сети, с отключенными сторонами высокого (ВН) и низкого (НН) напряжения, при помощи устройства ПБВ (переключение без возбуждения).

Устройство ПБВ не предназначено для частой регулировки напряжения в течение суток, так как это потребовало бы многократного отключения трансформатора от сети, что недопустимо. Обычно регулировку производят сезонно. Для регулировки напряжения трансформатора под нагрузкой используется устройство РПН (регулирование напряжения под нагрузкой). Оно позволяет переключать ответвления обмотки трансформатора без разрывов в цепи. На трансформаторах ТМ-250 такие переключения не могут производиться чаще 8-9 раз в сутки. Регулировка напряжения осуществляется ступенями.

На вводах НН и ВН, расположенных на крышке трансформатора, смонтированы съемные фарфоровые изоляторы. В комплектацию трансформаторов также входят:

• маслорасширитель;
• воздухоосушитель;
• маслоуказатель;
• газовое реле.

Маслорасширитель предназначен для компенсации колебаний уровня масла в баке трансформатора при изменении температуры окружающей среды. При повышении температуры излишек масла вытесняется в бачок расширителя.

Воздухоосушитель предотвращает окисление трансформаторного масла при контакте с воздухом.

Маслоуказатель позволяет визуально контролировать уровень масла в баке трансформатора ТМ-250. Газовое реле предотвращает аварийные ситуации, связанные с падением уровня масла ниже критической отметки.
