Мачтовые трансформаторные подстанции

Мачтовые трансформаторные подстанции (МТП) предназначены для приёма, преобразования и распределения электрической энергии. Они обеспечивают работу трансформатора с номинальным напряжением 10(6)/0,4 кВ и мощностью от 25 до 250 кВА. Эти подстанции являются тупиковыми и могут быть подключены различными методами: воздушным, кабельным или столбовым.

Конструкция

Мачтовая трансформаторная подстанция включает следующие ключевые компоненты:

• Высоковольтные и низковольтные провода:

  Высоковольтные провода поднимаются по мачте и соединяются с трансформаторами для передачи электричества высокого напряжения. Низковольтные провода идут от трансформаторов к потребителям.

• Мачта:

  Мачтовые трансформаторные подстанции оснащены высокими мачтами для поддержания высоковольтных проводов на необходимой высоте. Мачты изготовлены из прочных материалов, таких как сталь, для обеспечения их прочности и устойчивости.

• Коммутационное оборудование:

  Сюда входят выключатели, разъединители, предохранители и другое оборудование, обеспечивающее безопасность и возможность ремонта при возникновении неисправностей.

• Контрольно-измерительные устройства:

  Устройства для измерения и контроля электрических параметров, такие как вольтметры, амперметры, реле защиты и автоматические системы.

• Ограждение и безопасность:

  Ограждения и предохранительные устройства для предотвращения несанкционированного доступа и обеспечения безопасности эксплуатации.

• Фундамент и конструкция мачты:

  Надёжная фундаментная конструкция, спроектированная для выдерживания ветровых и сейсмических нагрузок, обеспечивает стабильность и надежность сооружения.

• Мониторинг и дистанционное управление:

  Системы мониторинга и дистанционного управления для удалённого контроля работы подстанции и оперативного реагирования на возможные сбои. Эти системы обеспечивают надёжное функционирование мачтовых трансформаторных подстанций и играют ключевую роль в распределении электроэнергии.

• Системы безопасности и аварийной сигнализации:

  Подстанции оснащены системами безопасности, такими как пожаротушение, аварийное отключение и сигнализация для обеспечения безопасной работы.

При транспортировке подстанция поставляется в разобранном виде, её высота не превышает 1800 мм. На крыше шкафа установлены три проходных изолятора с плавкими предохранителями. Все мачтовые подстанции имеют траверсы с ограничителями перенапряжения и подключаются через разъединитель 0,4 кВ. Для безопасности обслуживающего персонала предусмотрены электрические и механические блокировки, а также счетчик для учёта потребляемой энергии. Кроме того, мачтовые подстанции оснащены розеткой для подключения электроинструментов.

Сфера применения

Мачтовые трансформаторные подстанции находят применение в следующих областях:

• Передача и распределение энергии: МТП преобразуют высокое напряжение от электропередающих линий в низкое, подходящее для дальнейшей передачи и подключения к конечным потребителям.
• Обеспечение электроснабжения: МТП обеспечивают электроснабжение различных объектов, таких как промышленные предприятия, сельскохозяйственные зоны, жилые районы и коммерческие комплексы.
• Агропромышленные зоны: Из-за своей компактности и возможности монтажа на высоких опорах, они часто используются в сельских районах для обеспечения электроснабжения больших территорий.
• Обеспечение энергии удалённых объектов: МТП могут размещаться в удалённых районах или труднодоступных местах, обеспечивая энергию для объектов, где строительство традиционных подстанций затруднено.
• Решение проблем с пространством: Компактные размеры мачтовых трансформаторных подстанций делают их идеальным выбором для ограниченных пространств.
• Применение в электрификации транспорта: МТП используются для электрификации транспортных средств, таких как электрические поезда, поддерживая их энергией вдоль маршрута.

МТП также могут применяться в сельском хозяйстве, так как они идеально подходят для агропромышленных зон. Установка силового трансформатора сухого типа позволяет размещать подстанции в местах постоянного пребывания людей и рядом с инфраструктурными объектами. Однако их эксплуатация вблизи взрывоопасных объектов и в агрессивных внешних условиях запрещена.

Условия продажи

Каждая мачтовая трансформаторная подстанция поставляется в виде отдельных блоков, которые собираются на месте установки, что облегчает транспортировку. Внутреннее оборудование шкафов полностью укомплектовано и смонтировано в рабочем состоянии, что снижает объём монтажных работ. Силовой трансформатор и вентильный разрядник поставляются по отдельному заказу. Специалисты помогут в выборе необходимого оборудования.

Мачтовые подстанции отличаются высоким качеством, надёжностью и длительным сроком службы, полностью соответствуя действующим стандартам. Установка заводских подстанций снижает затраты на монтаж и сокращает время запуска комплекса.

Технические характеристики

Подстанция КТП-ВМ

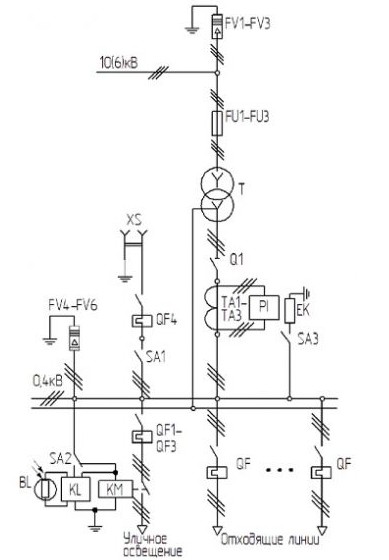

Электрическая схема и перечень аппаратуры

* - Вентильный разрядник или ОПН (10) 6 для подстанций с кабельным вводом поставляется по запросу.

** - Силовой трансформатор не включён в комплект поставки и поставляется по отдельному заказу.
