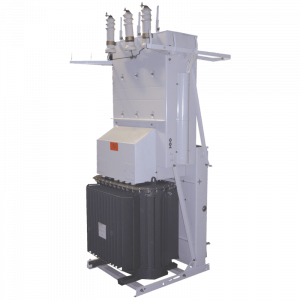

Подстанция МТП-250 в Перми

Описание

МТП-250 — мачтовая трансформаторная подстанция мощностью 250 кВА, предназначенная для приема электроэнергии высокого напряжения, ее преобразования до уровня 0,4 кВ и дальнейшего распределения между потребителями. Такое исполнение применяется на объектах, где проектом предусмотрена наружная установка трансформаторного оборудования мачтового типа.

Для Перми и Пермского края МТП-250 может использоваться для электроснабжения небольших производственных площадок, складских и технических баз, насосных объектов, инженерных сооружений, строительной инфраструктуры и других потребителей с соответствующей расчетной нагрузкой.

Для региона характерно большое количество промышленных и технических площадок, в том числе объектов с действующей инженерной инфраструктурой. Поэтому при выборе подстанции важно учитывать не только номинальную мощность, но и параметры питающей сети, фактический состав нагрузки, наличие электродвигателей, конфигурацию низковольтного распределения и условия размещения.

При реконструкции существующего объекта желательно заранее проверить фактическую схему электроснабжения. Архивная документация может не отражать выполненные ранее изменения, поэтому для точного подбора рекомендуется предоставить однолинейную схему, фотографии, данные существующего трансформатора и параметры электрических присоединений.

Другие решения представлены в разделе комплектные трансформаторные подстанции, а трансформатор для МТП можно подобрать среди масляных силовых трансформаторов УЗЭУ.

Основные параметры МТП-250

МТП-250 проектируется как наружный трансформаторный узел с учетом технических условий конкретного объекта.

Основные параметры:

• тип — мачтовая трансформаторная подстанция МТП;
• номинальная мощность — 250 кВА;
• напряжение ВН — по проекту, как правило 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• количество трансформаторов — один;
• размещение — наружное;
• трансформатор — масляный, согласно проекту;
• высоковольтная часть — по техническому заданию;
• низковольтная часть — по однолинейной схеме;
• климатическое исполнение — по условиям эксплуатации;
• дополнительная комплектация — по требованиям проекта.

Точная конфигурация подстанции определяется техническими условиями, нагрузкой и параметрами системы электроснабжения.

Технические характеристики

Наименование	Значение
Мощность силового трансформатора, кВА	25-250
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Ток электрической стойкости на стороне ВН, кА	20
Ток термической стойкости на стороне ВН, кА	16
Исполнение по вводу ВН	Воздушный
Исполнение по выводу НН	Воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий	3
КТП-ВМ Габаритные размеры, не более, мм в транспортном состоянии (L х B х H)	1100 х 1000 х 2780
Масса не более, кг	220

Подстанция КТП-ВМ

Электрическая схема и перечень аппаратуры

№	Обозначение	Наименование	Кол-во
1	FV1-FV3	Разрядник вентильный или ОПН 10(6)*	3
2	FV4-FV6	Разрядник вентильный или ОПН 10(6)	3
3	FU1-FU3	Предохранитель ПКТ 10(6) кВ	3
4	Q1	Разъединитель 0,4 кВ	1
5	QF1-QF2	Автоматический выключатель 16 А	3
6	QF4	Автоматический выключатель 10 А	1
7	TA1-TA3	Трансформатор тока	3
8	SA1	Переключатель 380В/16А	1
9	SA2-SA3	Выключатель 380В/10А	2
10	PI	Счетчик электрической энергии	1
11	EK	Резистор подогрева	2
12	BL, KL	Фотореле	1
13	KM	Магнитный пускатель ПМ	1
14	XS	Штепсельная розетка	1
15	QF1-QFn	Автоматический выключатель (или рубильник с предохранителями)	до 3
16	T	Силовой трансформатор**	1

* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

Где применяется МТП-250 в Перми

Подстанция мощностью 250 кВА может использоваться для электроснабжения объектов с умеренной расчетной нагрузкой.

В Перми и Пермском крае МТП-250 может применяться для:

• небольших производственных площадок;
• технических баз;
• складских объектов;
• насосных станций;
• инженерных сооружений;
• строительных площадок;
• хозяйственных объектов;
• вспомогательной инфраструктуры;
• отдельных групп потребителей.

Конкретная возможность применения определяется проектом и условиями технологического присоединения.

МТП-250 для производственной площадки

На производственном объекте подстанция может обеспечивать питание технологического и вспомогательного оборудования.

В состав нагрузки могут входить:

• станки;
• электроприводы;
• насосы;
• компрессоры;
• вентиляция;
• освещение;
• автоматика;
• административно-бытовые помещения.

Номинал 250 кВА необходимо подтверждать расчетом фактической нагрузки с учетом режима работы оборудования.

МТП-250 для промышленно-технического объекта

Для Перми актуальны объекты, где производственная нагрузка сочетается с инженерными системами.

Подстанция может использоваться для питания:

• ремонтного оборудования;
• насосных установок;
• вентиляции;
• компрессорного оборудования;
• электроприводов;
• систем освещения;
• автоматики.

На таких площадках особенно важно учитывать кратковременные максимальные нагрузки и одновременность работы нескольких мощных потребителей.

МТП-250 для насосного оборудования

При наличии насосов необходимо учитывать особенности электродвигательной нагрузки.

Для расчета определяются:

• мощность каждого агрегата;
• количество одновременно работающих насосов;
• наличие резервного оборудования;
• способ запуска;
• продолжительность работы;
• дополнительная нагрузка объекта.

Если несколько электродвигателей запускаются одновременно, этот режим необходимо учитывать отдельно.

МТП-250 для складской и хозяйственной базы

На складском или техническом объекте подстанция может обеспечивать питание:

• наружного и внутреннего освещения;
• вентиляционных установок;
• автоматических ворот;
• насосов;
• подъемных механизмов;
• систем автоматики;
• административной части.

При наличии холодильного, компрессорного или другого энергоемкого оборудования его нагрузку необходимо учитывать отдельно.

Как определить необходимость мощности 250 кВА

Мощность МТП выбирается по расчетной нагрузке объекта.

Необходимо учитывать:

• установленную мощность;
• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые режимы электродвигателей;
• максимальную эксплуатационную нагрузку;
• перспективное развитие объекта.

Если фактическое потребление значительно ниже 250 кВА, такой номинал может иметь избыточный запас. Если нагрузка близка к предельной, необходимо учитывать возможное подключение нового оборудования.

Электродвигательная нагрузка

На производственных и технических объектах значительную часть нагрузки могут составлять электродвигатели.

При расчете необходимо учитывать:

• номинальную мощность двигателей;
• способы запуска;
• число одновременно работающих агрегатов;
• продолжительность режима;
• сочетание с другими потребителями.

Пусковые режимы насосов, вентиляторов, компрессоров и технологических приводов должны учитываться при выборе МТП-250.

МТП-250 при новом строительстве

При строительстве нового объекта подстанцию необходимо выбирать вместе со всей системой электроснабжения.

На стадии проектирования определяются:

• точка подключения;
• напряжение питающей сети;
• расчетная нагрузка;
• трасса линии ВН;
• место установки МТП;
• конфигурация распределения 0,4 кВ;
• категории потребителей;
• резерв на перспективу.

Такой подход позволяет согласовать параметры подстанции с внешней сетью и внутренней системой объекта.

МТП-250 при реконструкции

При реконструкции действующего объекта необходимо ориентироваться на фактическое состояние энергоузла.

Следует проверить:

• напряжение существующей сети;
• характеристики действующей подстанции;
• расчетную и фактическую нагрузку;
• состояние линии ВН;
• низковольтную часть;
• кабельные присоединения;
• фактическое место размещения оборудования.

На промышленных объектах электрическая схема могла неоднократно изменяться в процессе эксплуатации.

Замена существующей подстанции

Если МТП-250 устанавливается вместо действующей трансформаторной подстанции, необходимо проверить совместимость нового решения с существующей системой.

Для технической проработки желательно предоставить:

• технические условия;
• однолинейную схему;
• паспорт трансформатора;
• фотографии энергоузла;
• параметры питающей линии;
• сведения о нагрузке 0,4 кВ;
• фактические данные присоединений.

Это позволяет заранее определить объем необходимых работ по реконструкции.

Увеличение мощности до 250 кВА

Если новая МТП устанавливается вместо оборудования меньшей мощности, необходимо проверить весь энергетический узел.

Анализируются:

• доступная мощность внешней сети;
• параметры линии ВН;
• высоковольтное оборудование;
• трансформатор;
• низковольтные шины;
• кабельные линии;
• отходящие присоединения.

Увеличение мощности до 250 кВА должно быть согласовано с возможностями всей системы электроснабжения.

Высоковольтная часть МТП-250

Высоковольтная часть выбирается по проекту и параметрам питающей сети.

Необходимо учитывать:

• класс напряжения;
• способ подключения;
• коммутационное оборудование;
• защитные устройства;
• параметры питающей линии;
• требования технических условий.

Конкретный состав оборудования определяется техническим заданием.

Низковольтная часть 0,4 кВ

На стороне 0,4 кВ электроэнергия распределяется между потребителями объекта.

При проектировании необходимо определить:

• вводное оборудование;
• количество отходящих линий;
• параметры защитных аппаратов;
• кабельные сечения;
• распределение нагрузки;
• резерв для дальнейшего расширения.

Низковольтная часть должна соответствовать мощности трансформатора и фактической структуре потребления.

Трансформатор для МТП-250

В составе МТП применяется силовой трансформатор соответствующей мощности и исполнения.

Подходящие решения представлены в разделе масляные силовые трансформаторы УЗЭУ.

При подборе необходимо согласовать:

• мощность 250 кВА;
• напряжение ВН и НН;
• схему и группу соединения;
• климатическое исполнение;
• присоединительные характеристики.

Параметры трансформатора должны соответствовать общей электрической схеме подстанции.

Мачтовая или киосковая подстанция

Выбор между МТП и киосковой КТП зависит от условий конкретного объекта.

При сравнении учитываются:

• место размещения;
• доступная площадь;
• схема подключения;
• мощность;
• условия эксплуатации;
• требования проекта;
• особенности обслуживания.

Если проект предусматривает закрытое исполнение и другую компоновку оборудования, можно рассмотреть комплектную трансформаторную подстанцию другого типа.

Особенности размещения МТП-250 в Перми

Для городской и промышленной застройки Перми необходимо учитывать существующие коммуникации и ограниченность отдельных площадок.

Перед размещением подстанции желательно определить:

• расположение питающей линии;
• расстояние до основных потребителей;
• существующие инженерные сети;
• возможность подъезда монтажной техники;
• наличие свободной монтажной зоны;
• доступ для последующего обслуживания.

На действующих промышленных площадках особенно важно учитывать фактическую компоновку оборудования.

Климатические условия Перми

МТП эксплуатируется на открытом воздухе, поэтому климатическое исполнение выбирается с учетом условий конкретной площадки.

Для Перми и Пермского края необходимо учитывать сезонные изменения температуры, снеговые нагрузки и другие факторы, предусмотренные проектной документацией.

Точные допустимые температурные диапазоны и эксплуатационные ограничения определяются документацией конкретного исполнения оборудования.

МТП-250 для удаленного объекта Пермского края

Для объектов за пределами Перми необходимо заранее согласовать технические параметры и логистику.

До производства желательно определить:

• напряжение питающей сети;
• расчетную нагрузку;
• конфигурацию подстанции;
• климатическое исполнение;
• место установки;
• маршрут доставки;
• состояние подъездных дорог;
• условия разгрузки.

Это особенно важно для объектов, расположенных вдали от крупных населенных пунктов.

Подготовка площадки

До поставки МТП необходимо подготовить место установки и сетевую инфраструктуру.

Следует проверить:

• готовность опорных конструкций;
• трассу линии ВН;
• низковольтные кабельные линии;
• систему заземления;
• подъездные пути;
• монтажную зону;
• возможность работы грузоподъемной техники.

Все строительные решения должны соответствовать проектной документации.

Монтаж МТП-250

Монтаж выполняется после подготовки площадки.

До начала работ необходимо проверить:

• соответствие оборудования проекту;
• готовность места установки;
• параметры линии ВН;
• низковольтные подключения;
• систему заземления;
• доступ монтажной техники.

Конкретная последовательность работ определяется проектом и технической документацией.

Эксплуатация и обслуживание

Размещение подстанции должно обеспечивать удобный доступ к оборудованию.

Необходимо предусмотреть возможность:

• визуального осмотра;
• диагностики;
• контроля электрических соединений;
• регламентного обслуживания;
• ремонта;
• замены трансформатора или отдельных компонентов.

Эксплуатационный доступ рекомендуется учитывать еще на стадии проектирования.

Перспективное увеличение нагрузки

При выборе МТП-250 желательно учитывать планы дальнейшего развития объекта.

В дальнейшем могут подключаться:

• новые станки;
• дополнительные насосы;
• компрессорное оборудование;
• вентиляционные системы;
• новые складские помещения;
• дополнительные инженерные потребители.

Если перспективная нагрузка известна заранее, ее необходимо учитывать при первоначальном выборе мощности.

Доставка МТП-250 в Пермь

Перед поставкой необходимо согласовать точный адрес объекта и транспортную схему.

Следует заранее определить:

• возможность подъезда грузового транспорта;
• состояние внутренних дорог;
• место разгрузки;
• наличие грузоподъемной техники;
• маршрут подачи оборудования;
• готовность монтажной площадки.

Логистику желательно прорабатывать одновременно с технической частью заказа.

Поставка МТП-250 по Пермскому краю

Для объектов за пределами Перми необходимо отдельно оценить последний участок маршрута.

Следует учитывать:

• удаленность площадки;
• состояние подъездных дорог;
• возможные сезонные ограничения;
• условия разгрузки;
• возможность подъезда непосредственно к месту монтажа.

Транспортные параметры рекомендуется согласовывать одновременно с конфигурацией подстанции.

Какие данные нужны для подбора МТП-250 в Перми

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 250 кВА;
• напряжение сети ВН;
• напряжение НН — 0,4 кВ;
• технические условия;
• однолинейную схему;
• расчетную нагрузку;
• количество отходящих линий;
• назначение основных потребителей;
• место установки;
• параметры питающей линии;
• требования к климатическому исполнению;
• требования к комплектации;
• дополнительные проектные условия.

При реконструкции дополнительно желательно предоставить фотографии существующего энергоузла, паспорт трансформатора и фактические параметры электрических присоединений.

Цена МТП-250 в Перми

Стоимость мачтовой трансформаторной подстанции МТП-250 рассчитывается индивидуально по техническому заданию.

На цену влияют:

• напряжение высокой стороны;
• исполнение силового трансформатора;
• состав высоковольтного оборудования;
• конфигурация низковольтной части;
• количество отходящих линий;
• климатическое исполнение;
• дополнительная комплектация;
• условия доставки.

Для точного расчета стоимости рекомендуется предоставить технические условия, однолинейную схему, спецификацию или опросный лист.

Купить МТП-250 в Перми

УЗЭУ осуществляет производство и поставку мачтовых трансформаторных подстанций МТП-250 в Пермь и по Пермскому краю для производственных, технических, складских, строительных и инфраструктурных объектов.

Подстанция мощностью 250 кВА подбирается с учетом параметров питающей сети, расчетной нагрузки, места размещения, условий эксплуатации и требуемой конфигурации высоковольтной и низковольтной частей.

Для подготовки технического и коммерческого предложения рекомендуется предоставить технические условия, однолинейную схему, расчетную нагрузку, место установки и требования к комплектации. При реконструкции дополнительно желательно направить паспорт существующего оборудования, фотографии и фактические параметры электрических присоединений.
