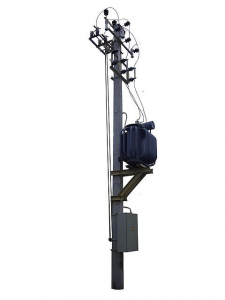

Столбовая трансформаторная подстанция СТП-250 в Перми

Описание

СТП-250 — столбовая трансформаторная подстанция мощностью 250 кВА, предназначенная для приема электроэнергии из распределительной сети, преобразования напряжения 10(6) кВ до 0,4 кВ и дальнейшего электроснабжения конечных потребителей. Такое исполнение применяется преимущественно в радиальных схемах на отдельных промышленных, технических, инженерных и хозяйственных объектах.

Для Перми и Пермского края СТП-250 может использоваться на небольших производственных площадках, технических базах, насосных объектах, складских территориях, сельскохозяйственных предприятиях и удаленных объектах инфраструктуры.

В отличие от киосковой КТП, столбовая подстанция имеет более компактное открытое исполнение. Основное оборудование размещается на соответствующей опорной конструкции, поэтому такое решение может быть рациональным для объектов, подключаемых к воздушной распределительной сети и не требующих закрытого корпуса подстанции.

Для Пермского края важным фактором является разнообразие условий эксплуатации. Объекты могут располагаться как в промышленной зоне Перми, так и за пределами города, где необходимо дополнительно учитывать транспортную доступность, особенности воздушной линии, состояние подъездов и возможность дальнейшего технического обслуживания.

Мощность 250 кВА должна соответствовать расчетной нагрузке. Если на объекте используются насосы, компрессоры, станочное оборудование, вентиляция или другие крупные электродвигатели, необходимо учитывать не только установленную мощность, но и фактическую одновременность работы и пусковые режимы.

УЗЭУ производит комплектные трансформаторные подстанции различных типов и мощностей. Конкретная конфигурация СТП-250 подбирается по параметрам питающей сети, техническим условиям и проектной документации.

Основные параметры СТП-250

СТП-250 представляет собой однотрансформаторную столбовую подстанцию мощностью 250 кВА.

Основные параметры:

• мощность силового трансформатора — 250 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• количество трансформаторов — 1;
• исполнение — столбовое;
• ввод высокой стороны — по проектной схеме;
• распределение НН — через соответствующую низковольтную часть;
• количество отходящих линий — по комплектации;
• климатическое исполнение — по условиям эксплуатации;
• состав высоковольтного оборудования — по проекту.

Точные технические параметры конкретной СТП-250 определяются после анализа технического задания.

Технические параметры

Наименование	Значение
Мощность силового трансформатора, кВА	25-250
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Ток электрической стойкости на стороне ВН, кА	20
Ток термической стойкости на стороне ВН, кА	16
Исполнение по вводу ВН	Воздушный
Исполнение по выводу НН	Воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий	3
Масса не более, кг	220

Электрическая схема и перечень аппаратуры

№	Обозначение	Наименование	Кол-во
1	FV1-FV3	Разрядник вентильный или ОПН 10(6)*	3
2	FV4-FV6	Разрядник вентильный или ОПН 10(6)	3
3	FU1-FU3	Предохранитель ПКТ 10(6) кВ	3
4	Q1	Разъединитель 0,4 кВ	1
5	QF1-QF2	Автоматический выключатель 16 А	3
6	QF4	Автоматический выключатель 10 А	1
7	TA1-TA3	Трансформатор тока	3
8	SA1	Переключатель 380В/16А	1
9	SA2-SA3	Выключатель 380В/10А	2
10	PI	Счетчик электроэнергии	1

Где применяется СТП-250 в Перми

СТП-250 может использоваться на объектах, где требуется компактный трансформаторный узел мощностью 250 кВА и проект допускает столбовое исполнение.

В Перми и Пермском крае подстанция может применяться для:

• небольших производственных площадок;
• технических баз;
• складских объектов;
• насосных сооружений;
• инженерной инфраструктуры;
• сельскохозяйственных объектов;
• хозяйственных территорий;
• удаленных сервисных площадок.

Выбор столбовой подстанции должен соответствовать внешней схеме электроснабжения и техническим условиям.

Особенности столбового исполнения

Главная особенность СТП заключается в компактном открытом размещении оборудования на опорной конструкции.

Такой вариант может использоваться там, где питание объекта организовано от воздушной распределительной сети и проект не требует полноценной киосковой КТП.

При этом СТП необходимо рассматривать как единый электротехнический комплекс. Силовой трансформатор, высоковольтная часть, низковольтное распределение и конструктивные элементы должны быть взаимно согласованы.

СТП-250 мощностью 250 кВА

Мощность 250 кВА выбирается по расчетной нагрузке конкретного объекта.

При подборе необходимо учитывать:

• установленную мощность оборудования;
• коэффициенты спроса;
• фактическую одновременность работы;
• электродвигательную нагрузку;
• пусковые режимы;
• перспективное развитие площадки.

Если нагрузка объекта близка к возможностям трансформатора, будущие подключения необходимо учитывать заранее.

СТП-250 10/0,4 кВ

Для подключения к сети 10 кВ может применяться СТП-250 10/0,4 кВ.

В этом случае силовой трансформатор преобразует напряжение 10 кВ до уровня 0,4 кВ для дальнейшего питания потребителей.

Такое исполнение выбирается только при соответствии техническим условиям и параметрам внешней сети.

СТП-250 6/0,4 кВ

Если объект подключается к распределительной сети 6 кВ, может применяться СТП-250 6/0,4 кВ.

Напряжение высокой стороны определяется параметрами точки присоединения и проектом.

Поэтому перед заказом необходимо подтвердить фактический класс напряжения питающей сети.

СТП-250 для промышленного объекта

На небольшой промышленной площадке подстанция может обеспечивать питание технологического оборудования, насосов, компрессоров, вентиляции, освещения и вспомогательных систем.

Для таких объектов важно правильно определить реальную расчетную нагрузку.

Если оборудование работает поочередно, суммарная установленная мощность может заметно отличаться от фактической одновременной нагрузки. Однако это должно подтверждаться расчетом.

СТП-250 для производственной площадки

На производственном объекте в Перми нагрузку могут формировать:

• станочное оборудование;
• технологические приводы;
• насосы;
• компрессоры;
• вентиляция;
• освещение;
• автоматика.

Если мощность объекта соответствует 250 кВА и схема внешнего электроснабжения допускает столбовое исполнение, СТП-250 может быть рассмотрена как вариант электроснабжения.

СТП-250 для металлообрабатывающего объекта

Для Пермского края актуальны небольшие производственные площадки с металлообрабатывающим оборудованием.

В состав нагрузки могут входить станки, компрессоры, вентиляция, сварочные посты и подъемные механизмы.

При выборе трансформатора необходимо учитывать не только паспортную мощность оборудования, но и фактическую одновременность его работы.

Если нагрузка имеет выраженный переменный характер, расчет должен учитывать реальные производственные режимы.

Электродвигательная нагрузка

На производственных и инженерных объектах значительную часть потребления могут формировать электродвигатели.

К ним относятся:

• насосы;
• компрессоры;
• вентиляторы;
• технологические приводы;
• подъемные механизмы.

При расчете необходимо учитывать способ запуска, очередность включения и количество одновременно работающих двигателей.

Эти параметры могут существенно влиять на фактическую загрузку трансформатора 250 кВА.

СТП-250 для насосной площадки

Насосные объекты являются одним из распространенных сценариев применения компактных подстанций.

При подборе необходимо учитывать:

• мощность насосов;
• количество одновременно работающих агрегатов;
• наличие резервных насосов;
• способ запуска;
• автоматику;
• освещение;
• дополнительную инженерную нагрузку.

Если несколько крупных двигателей запускаются одновременно, этот режим необходимо анализировать отдельно.

СТП-250 для технической базы

На технической площадке подстанция может обеспечивать питание ремонтного оборудования, насосов, компрессоров, вентиляции, освещения и служебных помещений.

Если расчетная нагрузка соответствует 250 кВА и объект подключается к воздушной сети соответствующего класса напряжения, столбовая подстанция может быть рациональным решением.

СТП-250 для складского объекта

На складской территории нагрузку могут формировать:

• освещение;
• вентиляция;
• насосные системы;
• автоматические ворота;
• складская механизация;
• системы автоматики;
• административные помещения.

Если объект имеет умеренную расчетную нагрузку и находится вне плотной застройки, СТП-250 может рассматриваться в составе проектного решения.

СТП-250 для сельскохозяйственного объекта

За пределами Перми столбовые подстанции могут использоваться на сельскохозяйственных и хозяйственных объектах.

Подстанция может обеспечивать питание насосов, вентиляции, приводов, освещения, ремонтных помещений и другого оборудования.

Для таких площадок особенно важно правильно определить место установки относительно питающей ВЛ и распределения потребителей 0,4 кВ.

Силовой трансформатор для СТП-250

В составе СТП-250 применяется силовой трансформатор мощностью 250 кВА.

В зависимости от проекта может использоваться подходящий вариант из раздела масляные силовые трансформаторы УЗЭУ.

При подборе согласовываются:

• номинальная мощность;
• напряжение ВН;
• напряжение НН;
• схема и группа соединения;
• климатическое исполнение;
• присоединительные параметры.

Конкретная модель определяется в составе общей схемы подстанции.

Высоковольтная часть СТП-250

Высоковольтная часть обеспечивает подключение силового трансформатора к питающей сети.

До производства необходимо определить:

• напряжение ВН;
• схему присоединения;
• защитное оборудование;
• параметры воздушной линии;
• требования технических условий;
• конструктивное исполнение.

Конкретный состав оборудования определяется проектом.

Воздушный ввод высокой стороны

Для столбового исполнения характерно подключение к воздушной линии ВН.

При проектировании необходимо определить направление подхода линии, положение существующих или проектируемых опор и место размещения подстанции.

При реконструкции фактическое положение ВЛ рекомендуется проверить непосредственно на объекте.

РУНН 0,4 кВ

После преобразования напряжения электроэнергия распределяется по сети 0,4 кВ.

Низковольтная часть формируется под фактический состав потребителей.

До производства желательно определить:

• количество отходящих линий;
• расчетные токи;
• защитные аппараты;
• требования к учету;
• перспективные подключения.

Если объект планируется развивать, будущие линии желательно учитывать заранее.

Отходящие линии 0,4 кВ

Для каждой отходящей линии необходимо определить:

• назначение;
• расчетную нагрузку;
• параметры защитного аппарата;
• характеристики линии;
• направление к потребителю.

Конфигурация должна соответствовать реальной структуре электроснабжения объекта.

СТП-250 для нового строительства

При новом строительстве СТП необходимо проектировать одновременно со всей системой электроснабжения.

Следует определить:

• расчетную нагрузку;
• параметры внешней сети;
• место установки;
• схему подключения ВН;
• распределение 0,4 кВ;
• количество отходящих линий;
• перспективу развития объекта.

Такой подход позволяет избежать несоответствий между изготовленным оборудованием и фактической схемой площадки.

СТП-250 при реконструкции

При реконструкции необходимо ориентироваться на фактическое состояние существующего энергоузла.

Следует проверить:

• питающую линию;
• трансформатор;
• высоковольтную часть;
• низковольтное распределение;
• отходящие линии;
• опорную конструкцию;
• фактическую нагрузку.

Архивная документация может не отражать всех изменений, выполненных в процессе эксплуатации.

Замена существующей СТП

Если новая СТП-250 устанавливается вместо старой подстанции, желательно предоставить подробную информацию по существующему объекту.

Для технического подбора полезны:

• паспорт старой подстанции;
• однолинейная схема;
• фотографии;
• данные трансформатора;
• параметры питающей ВЛ;
• сведения об опорах;
• характеристики отходящих линий;
• фактическая нагрузка.

Это позволяет заранее оценить совместимость нового оборудования с действующей инфраструктурой.

Увеличение мощности до 250 кВА

Если существующий трансформатор имеет меньшую мощность, переход на 250 кВА необходимо рассматривать комплексно.

Необходимо проверить:

• питающую воздушную линию;
• высоковольтное оборудование;
• опорную конструкцию;
• РУНН;
• отходящие линии;
• текущую нагрузку;
• перспективных потребителей.

Простая замена трансформатора без оценки остальных элементов сети может быть недостаточной.

СТП или киосковая КТП

СТП подходит для объектов, где проект допускает открытое столбовое исполнение и мощности 250 кВА достаточно для расчетной нагрузки.

Если требуется более сложная распределительная схема, большая мощность или закрытое размещение оборудования, может быть целесообразнее комплектная трансформаторная подстанция киоскового типа.

Выбор необходимо выполнять по техническим условиям и параметрам сети.

Когда СТП-250 может быть недостаточно

Если объект планируется активно развивать, мощности 250 кВА может оказаться недостаточно.

Это необходимо проверить, если предусматривается:

• увеличение производственной площади;
• установка новых станков;
• подключение дополнительных насосов;
• появление новых компрессоров;
• строительство дополнительных зданий;
• рост инженерной нагрузки.

В таком случае может потребоваться подстанция другой мощности или конструктивного типа.

Климатические условия Перми

Для наружной эксплуатации СТП-250 в Перми и Пермском крае необходимо учитывать сезонные перепады температуры, осадки и другие фактические условия эксплуатации.

Климатическое исполнение определяется проектом и документацией конкретного оборудования.

Точные допустимые температурные диапазоны необходимо принимать по документации конкретной СТП и установленного трансформатора.

СТП-250 для удаленного объекта Пермского края

Для удаленной площадки особенно важно полностью согласовать техническую конфигурацию до производства.

Заранее необходимо определить:

• электрическую схему;
• силовой трансформатор;
• напряжение ВН;
• высоковольтное оборудование;
• РУНН;
• отходящие линии;
• требования к опорной конструкции;
• условия доставки и монтажа.

Чем дальше объект расположен от основной инфраструктуры, тем важнее минимизировать необходимость последующих доработок.

Размещение СТП-250

Место установки необходимо выбирать с учетом питающей воздушной линии и расположения конечных потребителей.

Следует учитывать:

• положение существующих опор;
• направление ВЛ;
• расстояние до нагрузок 0,4 кВ;
• инженерные коммуникации;
• подъезд монтажной техники;
• эксплуатационный доступ.

Точка размещения должна быть закреплена в проектной документации.

Подготовка площадки

Перед монтажом необходимо выполнить строительные и электротехнические подготовительные работы.

Следует увязать:

• опорную конструкцию;
• электрические присоединения;
• заземление;
• расположение низковольтной части;
• подъезд монтажной техники.

Конкретные строительные параметры следует принимать по документации поставляемого исполнения СТП-250.

Заземление СТП-250

Заземление является частью общей системы электробезопасности подстанции.

Его параметры и конструкция определяются проектом с учетом характеристик конкретной электроустановки и условий площадки.

При реконструкции необходимо проверить фактическое состояние существующего заземляющего устройства.

Учет электроэнергии

Схема учета определяется проектом и требованиями подключения.

При необходимости соответствующее оборудование предусматривается в составе низковольтной части.

Если сетевой организацией предъявляются дополнительные требования, их желательно указать в техническом задании до производства.

Доступ для обслуживания

СТП должна размещаться так, чтобы сохранялся безопасный и удобный эксплуатационный доступ к оборудованию.

Необходимо предусмотреть возможность обслуживания:

• силового трансформатора;
• высоковольтной части;
• РУНН;
• отходящих линий;
• элементов опорной конструкции.

Эксплуатационные требования необходимо учитывать еще при выборе места установки.

Доставка СТП-250 в Пермь

До отправки оборудования необходимо согласовать точный адрес, маршрут и место разгрузки.

На промышленной или технической территории дополнительно проверяются внутренние проезды и возможность доставки оборудования непосредственно к месту монтажа.

Условия разгрузки желательно определить заранее.

Поставка СТП-250 по Пермскому краю

Для объектов за пределами Перми необходимо учитывать состояние подъездных дорог и последний участок транспортного маршрута.

Заранее желательно проверить:

• возможность проезда грузового транспорта;
• доступ монтажной техники;
• место разгрузки;
• подъезд непосредственно к площадке.

Логистику рекомендуется согласовывать одновременно с подготовкой объекта.

Какие данные нужны для подбора СТП-250 в Перми

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 250 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• технические условия;
• однолинейную схему;
• расчетную нагрузку;
• параметры питающей линии;
• сведения о крупных электродвигателях;
• требования к РУНН;
• количество отходящих линий;
• место установки;
• условия эксплуатации.

При реконструкции желательно дополнительно предоставить фотографии существующей подстанции, данные трансформатора, сведения об опорах и фактическую схему электроснабжения.

Цена СТП-250 в Перми

Стоимость СТП-250 рассчитывается индивидуально после определения комплектации.

На цену влияют:

• силовой трансформатор;
• напряжение высокой стороны;
• состав высоковольтного оборудования;
• комплектация РУНН;
• количество отходящих линий;
• оборудование учета;
• конструктивное исполнение;
• дополнительная аппаратура;
• условия доставки.

Для точного коммерческого предложения рекомендуется предоставить техническое задание, однолинейную схему или опросный лист.

Купить СТП-250 в Перми

УЗЭУ осуществляет производство и поставку столбовых трансформаторных подстанций СТП-250 в Пермь и по Пермскому краю для промышленных, технических, производственных, насосных, складских, сельскохозяйственных и инженерных объектов.

СТП-250 предназначена для преобразования напряжения 10(6) кВ до 0,4 кВ и комплектуется силовым трансформатором мощностью 250 кВА, высоковольтной и низковольтной частью в соответствии с согласованной проектной схемой.

Для подготовки технического и коммерческого предложения рекомендуется предоставить технические условия, однолинейную схему, расчетную нагрузку и требования к комплектации. При замене существующей подстанции дополнительно полезны фотографии объекта, данные старого оборудования и фактическая информация по питающей линии.

Это позволит подобрать СТП-250 с учетом параметров распределительной сети, промышленной и электродвигательной нагрузки, условий размещения и особенностей эксплуатации объекта в Перми и Пермском крае.
