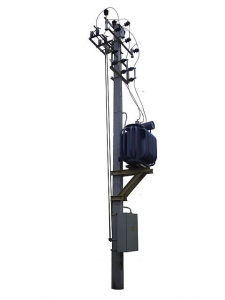

Столбовая трансформаторная подстанция СТП-250 в Уфе

Описание

СТП-250 — столбовая трансформаторная подстанция мощностью 250 кВА, предназначенная для приема электроэнергии из распределительной сети, преобразования напряжения 10(6) кВ до 0,4 кВ и дальнейшего электроснабжения конечных потребителей. Такое исполнение применяется преимущественно в радиальных схемах для отдельных промышленных, технических, инженерных и хозяйственных объектов.

Для Уфы и Республики Башкортостан СТП-250 может использоваться на небольших производственных площадках, технических базах, насосных объектах, складских территориях, сельскохозяйственных предприятиях и объектах инженерной инфраструктуры.

Столбовая конструкция особенно актуальна для площадок, расположенных вне плотной городской застройки и подключаемых к воздушным распределительным сетям. При этом выбор именно СТП должен соответствовать техническим условиям и проектной схеме электроснабжения.

Для региона характерно сочетание производственной и электродвигательной нагрузки. Насосы, компрессоры, вентиляция, технологические приводы и вспомогательное оборудование могут одновременно формировать существенную часть общего потребления. Поэтому мощность 250 кВА необходимо подтверждать расчетом.

УЗЭУ производит комплектные трансформаторные подстанции различных типов и мощностей. Конкретная конфигурация СТП-250 подбирается по параметрам внешней сети, составу потребителей и требованиям проекта.

Основные параметры СТП-250

СТП-250 представляет собой однотрансформаторную столбовую подстанцию мощностью 250 кВА.

Основные параметры:

• мощность силового трансформатора — 250 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• количество трансформаторов — 1;
• исполнение — столбовое;
• ввод высокой стороны — по проектной схеме;
• распределение НН — через соответствующую низковольтную часть;
• количество отходящих линий — по комплектации;
• климатическое исполнение — по условиям эксплуатации;
• состав высоковольтного оборудования — по проекту.

Точные технические параметры определяются после анализа технического задания и схемы электроснабжения объекта.

Технические параметры

Наименование	Значение
Мощность силового трансформатора, кВА	25-250
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Ток электрической стойкости на стороне ВН, кА	20
Ток термической стойкости на стороне ВН, кА	16
Исполнение по вводу ВН	Воздушный
Исполнение по выводу НН	Воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий	3
Масса не более, кг	220

Электрическая схема и перечень аппаратуры

№	Обозначение	Наименование	Кол-во
1	FV1-FV3	Разрядник вентильный или ОПН 10(6)*	3
2	FV4-FV6	Разрядник вентильный или ОПН 10(6)	3
3	FU1-FU3	Предохранитель ПКТ 10(6) кВ	3
4	Q1	Разъединитель 0,4 кВ	1
5	QF1-QF2	Автоматический выключатель 16 А	3
6	QF4	Автоматический выключатель 10 А	1
7	TA1-TA3	Трансформатор тока	3
8	SA1	Переключатель 380В/16А	1
9	SA2-SA3	Выключатель 380В/10А	2
10	PI	Счетчик электроэнергии	1

Где применяется СТП-250 в Уфе

СТП-250 может использоваться на объектах, где требуется компактный трансформаторный узел мощностью 250 кВА и проект допускает столбовое исполнение.

В Уфе и Республике Башкортостан такие подстанции могут применяться для:

• производственных площадок;
• технических баз;
• насосных объектов;
• инженерной инфраструктуры;
• складских территорий;
• сельскохозяйственных объектов;
• хозяйственных площадок;
• отдельных удаленных сооружений.

Выбор подстанции должен соответствовать техническим условиям и параметрам внешней сети.

Особенности столбового исполнения

Главная особенность СТП заключается в открытом компактном размещении оборудования на соответствующей опорной конструкции.

Такой вариант может быть рациональным для объектов, подключаемых к воздушной линии высокого напряжения и не требующих отдельного закрытого корпуса КТП.

При этом силовой трансформатор, высоковольтная часть, РУНН и конструктивные элементы должны рассматриваться как единый электротехнический комплекс.

СТП-250 мощностью 250 кВА

Мощность 250 кВА выбирается по расчетной нагрузке объекта.

При подборе необходимо учитывать:

• установленную мощность оборудования;
• коэффициенты спроса;
• фактическую одновременность работы;
• электродвигательную нагрузку;
• пусковые режимы;
• перспективное развитие площадки.

Если нагрузка близка к пределу мощности трансформатора, будущие подключения необходимо учитывать заранее.

СТП-250 10/0,4 кВ

Для сетей 10 кВ может применяться СТП-250 10/0,4 кВ.

В этом исполнении силовой трансформатор преобразует напряжение 10 кВ до уровня 0,4 кВ для питания конечных потребителей.

Исполнение выбирается только при соответствии техническим условиям и параметрам питающей сети.

СТП-250 6/0,4 кВ

Для объектов с питающей сетью 6 кВ может применяться СТП-250 6/0,4 кВ.

Напряжение высокой стороны определяется проектом и фактической точкой присоединения.

Перед заказом необходимо подтвердить параметры внешней сети.

СТП-250 для промышленного объекта

На промышленной площадке подстанция может обеспечивать питание технологического оборудования, насосов, компрессоров, вентиляции, освещения и систем автоматики.

При выборе мощности необходимо учитывать реальную структуру потребления.

Если часть оборудования работает поочередно, расчетная нагрузка может отличаться от суммарной установленной мощности. Однако это должно подтверждаться расчетом.

СТП-250 для производственной площадки

На небольшом производственном объекте нагрузку могут формировать:

• технологические приводы;
• станочное оборудование;
• насосы;
• компрессоры;
• вентиляция;
• освещение;
• автоматика.

Если мощность объекта соответствует 250 кВА и проект допускает столбовое исполнение, СТП-250 может использоваться в составе системы электроснабжения.

СТП-250 для насосной площадки

Для Уфы и Башкортостана насосные объекты являются одним из характерных сценариев применения подстанций такой мощности.

При подборе необходимо учитывать:

• мощность насосов;
• количество одновременно работающих агрегатов;
• наличие резервного оборудования;
• способ запуска;
• автоматику;
• освещение;
• вспомогательную нагрузку.

Если несколько крупных двигателей запускаются одновременно, этот режим необходимо анализировать отдельно.

СТП-250 для компрессорного оборудования

Компрессорные установки могут создавать существенную нагрузку на трансформатор.

При расчете учитываются:

• мощность каждого компрессора;
• количество одновременно работающих агрегатов;
• порядок запуска;
• вспомогательная нагрузка;
• вентиляция;
• автоматика.

При значительной электродвигательной нагрузке необходим более детальный анализ реальных режимов работы.

Электродвигательная нагрузка

На промышленных и инженерных объектах значительную часть мощности могут формировать электродвигатели.

К таким потребителям относятся:

• насосы;
• компрессоры;
• вентиляторы;
• технологические приводы;
• подъемные механизмы.

При расчете необходимо учитывать способ запуска, очередность включения и фактическую одновременность работы.

Это особенно важно для объектов, где несколько крупных механизмов включаются в коротком временном интервале.

СТП-250 для технической базы

На технической площадке СТП может обеспечивать питание ремонтного оборудования, насосов, компрессоров, вентиляции, освещения и служебных помещений.

Если объект подключается к воздушной сети соответствующего класса напряжения и проект допускает столбовое исполнение, СТП-250 может быть рациональным решением.

СТП-250 для складского объекта

На складской площадке нагрузку могут формировать освещение, вентиляция, автоматические ворота, насосные системы, складская механизация и административные помещения.

Если объект имеет умеренную расчетную нагрузку и располагается вне плотной застройки, СТП-250 может рассматриваться в составе проекта.

СТП-250 для сельскохозяйственного объекта

За пределами Уфы столбовые подстанции могут использоваться на сельскохозяйственных и хозяйственных объектах.

Подстанция может обеспечивать питание насосов, вентиляции, приводов, освещения, ремонтного оборудования и вспомогательной инфраструктуры.

Для таких площадок особенно важно правильно выбрать место установки относительно питающей ВЛ и конечных потребителей 0,4 кВ.

Силовой трансформатор для СТП-250

В составе СТП-250 применяется силовой трансформатор мощностью 250 кВА.

В зависимости от проекта может использоваться подходящий вариант из раздела масляные силовые трансформаторы УЗЭУ.

При подборе согласовываются:

• мощность;
• напряжение ВН;
• напряжение НН;
• схема и группа соединения;
• климатическое исполнение;
• присоединительные параметры.

Конкретная модель определяется в составе общей схемы подстанции.

Высоковольтная часть СТП-250

Высоковольтная часть обеспечивает подключение трансформатора к питающей сети.

До производства необходимо согласовать:

• напряжение ВН;
• схему присоединения;
• защитное оборудование;
• параметры питающей линии;
• требования технических условий;
• конструктивное исполнение.

Конкретный состав оборудования определяется проектом.

Воздушный ввод высокой стороны

Для столбового исполнения характерно подключение к воздушной линии высокого напряжения.

При проектировании необходимо определить направление подхода ВЛ, положение существующих или проектируемых опор и точку размещения СТП.

При реконструкции фактическое положение питающей линии желательно проверить непосредственно на объекте.

РУНН 0,4 кВ

После преобразования напряжения электроэнергия распределяется по сети 0,4 кВ.

Низковольтная часть формируется под фактическую структуру нагрузки.

До производства желательно определить:

• количество отходящих линий;
• расчетные токи;
• параметры защитных аппаратов;
• требования к учету;
• перспективные подключения.

Для объектов с планируемым развитием будущие линии желательно учитывать заранее.

Отходящие линии 0,4 кВ

Для каждой отходящей линии необходимо определить:

• назначение;
• расчетную нагрузку;
• защитный аппарат;
• характеристики линии;
• направление к конечному потребителю.

Количество и параметры линий должны соответствовать фактической структуре электроснабжения.

СТП-250 для нового строительства

При новом строительстве СТП необходимо проектировать одновременно со всей системой внешнего и внутреннего электроснабжения.

Следует определить:

• расчетную нагрузку;
• параметры питающей сети;
• место установки;
• схему подключения ВН;
• распределение 0,4 кВ;
• количество отходящих линий;
• перспективу развития объекта.

Такой подход позволяет заранее увязать оборудование с фактической конфигурацией площадки.

СТП-250 при реконструкции

При реконструкции необходимо ориентироваться на реальное состояние действующего энергоузла.

Следует проверить:

• питающую линию;
• существующий трансформатор;
• высоковольтное оборудование;
• РУНН;
• отходящие линии;
• состояние опор;
• фактическую нагрузку.

Архивная документация может не полностью соответствовать текущему состоянию объекта.

Замена существующей СТП

Если новая СТП-250 устанавливается вместо старой подстанции, желательно предоставить максимально полные сведения о существующем объекте.

Для технического подбора полезны:

• паспорт действующей СТП;
• однолинейная схема;
• фотографии;
• данные трансформатора;
• параметры питающей линии;
• сведения об опорах;
• характеристики отходящих линий;
• фактическая нагрузка.

Это позволяет заранее оценить совместимость нового оборудования с существующей инфраструктурой.

Увеличение мощности до 250 кВА

Если существующая подстанция имеет трансформатор меньшей мощности, переход на 250 кВА необходимо рассматривать комплексно.

Недостаточно только заменить силовой трансформатор.

Необходимо проверить:

• питающую ВЛ;
• высоковольтные аппараты;
• опорную конструкцию;
• РУНН;
• отходящие линии;
• текущую нагрузку;
• перспективных потребителей.

Только после этого можно определить техническую возможность увеличения мощности.

СТП или киосковая КТП

СТП подходит для объектов, где проект допускает открытое столбовое исполнение и мощности 250 кВА достаточно для расчетной нагрузки.

Для более сложной схемы, большей мощности или необходимости закрытого размещения оборудования может быть целесообразнее комплектная трансформаторная подстанция киоскового типа.

Выбор должен выполняться по техническим условиям, параметрам внешней сети и особенностям объекта.

Когда СТП-250 может быть недостаточно

Мощность 250 кВА имеет определенный предел.

Дополнительную оценку необходимо проводить, если объект планирует:

• расширение производства;
• установку новых насосов;
• подключение дополнительных компрессоров;
• строительство новых зданий;
• увеличение складской площади;
• рост инженерной нагрузки.

В такой ситуации может потребоваться подстанция большей мощности или другого конструктивного типа.

Климатические условия Уфы

Для наружной эксплуатации СТП-250 в Уфе и Республике Башкортостан необходимо учитывать сезонные изменения температуры, осадки и фактические условия площадки.

Климатическое исполнение определяется проектом и документацией конкретного оборудования.

Точные допустимые температурные диапазоны следует принимать по документации поставляемого исполнения СТП и трансформатора.

СТП-250 для удаленного объекта Башкортостана

Для площадок за пределами Уфы особенно важно полностью согласовать техническую конфигурацию до изготовления.

Заранее необходимо определить:

• электрическую схему;
• силовой трансформатор;
• напряжение ВН;
• состав высоковольтной части;
• РУНН;
• отходящие линии;
• требования к опорной конструкции;
• условия доставки;
• условия монтажа.

Это позволяет снизить вероятность необходимости серьезных доработок непосредственно после поставки.

Размещение СТП-250

Место установки выбирается с учетом питающей воздушной линии и расположения конечных потребителей.

Следует учитывать:

• существующие опоры;
• направление ВЛ;
• расстояние до нагрузок 0,4 кВ;
• инженерные коммуникации;
• подъезд монтажной техники;
• эксплуатационный доступ.

Точка установки должна быть согласована в проектной документации.

Подготовка площадки

Перед монтажом необходимо выполнить строительные и электротехнические подготовительные работы.

Следует увязать:

• опорную конструкцию;
• электрические присоединения;
• заземление;
• размещение низковольтной части;
• доступ монтажной техники.

Конкретные строительные параметры необходимо принимать по документации поставляемой СТП-250.

Заземление СТП-250

Заземление является частью общей системы электробезопасности подстанции.

Его параметры и конструкция определяются проектом с учетом характеристик конкретной электроустановки и условий площадки.

При реконструкции необходимо проверить фактическое состояние существующего заземляющего устройства.

Учет электроэнергии

Схема учета определяется требованиями проекта и техническими условиями подключения.

При необходимости соответствующее оборудование предусматривается в составе низковольтной части.

Дополнительные требования сетевой организации желательно передать производителю до формирования окончательной комплектации.

Доступ для обслуживания

СТП должна размещаться так, чтобы сохранялся доступ к основному оборудованию.

Необходимо предусмотреть возможность обслуживания:

• силового трансформатора;
• высоковольтной части;
• РУНН;
• отходящих линий;
• элементов опорной конструкции.

Эксплуатационный доступ необходимо учитывать еще при выборе места установки.

Доставка СТП-250 в Уфу

До отправки оборудования необходимо согласовать точный адрес, транспортный маршрут и место разгрузки.

На промышленной или технической территории дополнительно проверяются внутренние проезды и возможность доставки оборудования непосредственно к месту монтажа.

Условия разгрузки желательно определить заранее.

Поставка СТП-250 по Республике Башкортостан

Для объектов за пределами Уфы необходимо учитывать состояние подъездных дорог и последний участок транспортного маршрута.

Заранее желательно проверить:

• возможность проезда грузового транспорта;
• доступ монтажной техники;
• место разгрузки;
• подъезд непосредственно к площадке.

Логистику рекомендуется согласовывать одновременно с подготовкой объекта.

Какие данные нужны для подбора СТП-250 в Уфе

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 250 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• технические условия;
• однолинейную схему;
• расчетную нагрузку;
• параметры питающей линии;
• сведения о крупных электродвигателях;
• требования к РУНН;
• количество отходящих линий;
• место установки;
• условия эксплуатации.

При реконструкции желательно дополнительно предоставить фотографии существующей подстанции, данные трансформатора, сведения об опорах и фактическую схему электроснабжения.

Цена СТП-250 в Уфе

Стоимость СТП-250 рассчитывается индивидуально после определения комплектации.

На цену влияют:

• силовой трансформатор;
• напряжение высокой стороны;
• состав высоковольтного оборудования;
• комплектация РУНН;
• количество отходящих линий;
• оборудование учета;
• конструктивное исполнение;
• дополнительная аппаратура;
• условия доставки.

Для точного коммерческого предложения рекомендуется предоставить техническое задание, однолинейную схему или опросный лист.

Купить СТП-250 в Уфе

УЗЭУ осуществляет производство и поставку столбовых трансформаторных подстанций СТП-250 в Уфу и по Республике Башкортостан для промышленных, производственных, технических, насосных, складских, сельскохозяйственных и инженерных объектов.

СТП-250 предназначена для преобразования напряжения 10(6) кВ до 0,4 кВ и комплектуется силовым трансформатором мощностью 250 кВА, высоковольтной и низковольтной частью в соответствии с согласованной проектной схемой.

Для подготовки технического и коммерческого предложения рекомендуется предоставить технические условия, однолинейную схему, расчетную нагрузку и требования к комплектации. При замене существующей подстанции дополнительно полезны фотографии объекта, данные действующего оборудования и фактическая информация по питающей линии.

Это позволит подобрать СТП-250 с учетом параметров распределительной сети, промышленной и электродвигательной нагрузки, условий размещения и особенностей эксплуатации объекта в Уфе и Республике Башкортостан.
