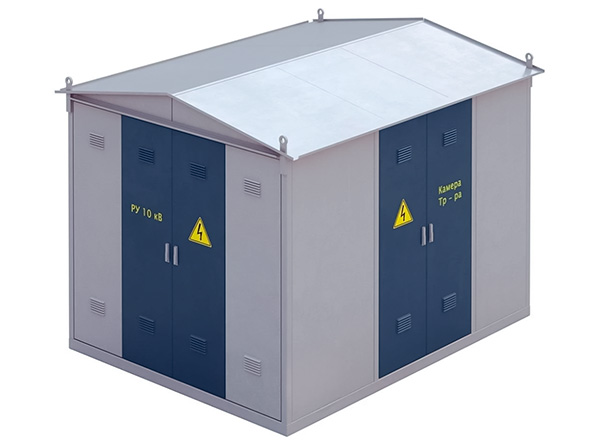

Трансформаторная подстанция киоскового типа КТП-ТВ 100 кВА

Описание

Трансформаторная подстанция киоскового типа КТП-ТВ 100 кВА представляет собой компактное и эффективное решение для приема, преобразования и распределения электрической энергии переменного тока промышленной частоты. Она предназначена для наружной установки и обеспечивает надежное электроснабжение различных объектов, включая промышленные предприятия, коммунальные службы и сельскохозяйственные комплексы.

Назначение и применение

КТП-ТВ 100 кВА используется в радиальных схемах распределительных сетей для обеспечения стабильного электроснабжения потребителей. Благодаря своей конструкции, она подходит для установки в условиях ограниченного пространства, что особенно актуально для городских и промышленных зон.

Технические характеристики

• Мощность силового трансформатора: 100 кВА
• Номинальное напряжение на стороне высокого напряжения (ВН): 6 или 10 кВ
• Номинальное напряжение на стороне низкого напряжения (НН): 0,4 кВ
• Ток электрической стойкости на стороне ВН: 51 кА
• Ток термической стойкости на стороне ВН: 20 кА
• Исполнение по вводу ВН: кабельный или воздушный
• Исполнение по выводу НН: кабельный или воздушный
• Степень защиты по ГОСТ 14254: IP23
• Количество отходящих линий: 5 (возможность расширения до 10)
• Габаритные размеры (Д x Ш x В): 1900 x 2100 x 2400 мм
• Масса: около 1200 кг

Конструкция и компоненты

КТП-ТВ 100 кВА имеет прочный металлический корпус, обеспечивающий защиту внутренних компонентов от внешних воздействий и соответствующий степени защиты IP23. Внутри подстанции размещены следующие основные элементы:

• Силовой трансформатор: обеспечивает преобразование высокого напряжения в низкое для последующего распределения потребителям.
• Коммутационное оборудование: включает выключатели нагрузки, разъединители и предохранители, обеспечивающие безопасную эксплуатацию и возможность отключения подстанции при необходимости.
• Ограничители перенапряжения (ОПН): защищают оборудование от перенапряжений, возникающих в сети.
• Контрольно-измерительные приборы: вольтметры, амперметры и счетчики электроэнергии позволяют контролировать параметры работы подстанции и учитывать потребление энергии.
• Системы обогрева и вентиляции: поддерживают оптимальные условия для работы оборудования в различных климатических условиях.

Преимущества КТП-ТВ 100 кВА

• Компактность: небольшие габариты позволяют устанавливать подстанцию в ограниченных пространствах, что особенно важно в условиях плотной городской застройки или на промышленных объектах с ограниченной площадью.
• Универсальность: возможность выбора типа ввода и вывода (кабельный или воздушный) обеспечивает гибкость при интеграции подстанции в существующие сети электроснабжения.
• Надежность: использование качественных компонентов и продуманная конструкция гарантируют длительный срок службы и устойчивость к внешним воздействиям.
• Безопасность: встроенные системы защиты и блокировки предотвращают аварийные ситуации и обеспечивают безопасность обслуживающего персонала.
• Простота обслуживания: удобный доступ к основным узлам и компонентам подстанции облегчает проведение технического обслуживания и ремонта.

Сфера применения

КТП-ТВ 100 кВА широко используется для электроснабжения:

• Промышленных предприятий: обеспечивает энергией производственные линии, станки и другое оборудование.
• Коммунальных объектов: питает электрические сети жилых районов, административных зданий и объектов социальной инфраструктуры.
• Сельскохозяйственных комплексов: обеспечивает энергией фермы, орошаемые поля и другие сельскохозяйственные объекты.
• Строительных площадок: предоставляет временное электроснабжение для строительной техники и временных сооружений.

Условия эксплуатации

Подстанция КТП-ТВ 100 кВА предназначена для работы в следующих условиях:

• Температура окружающей среды: от -45°C до +40°C.
• Относительная влажность: до 80% при +25°C.
• Высота над уровнем моря: до 1000 м.
• Отсутствие агрессивных газов и паров: в окружающей среде не должно быть веществ, способных разрушать металл и изоляцию.

Монтаж и ввод в эксплуатацию

Установка КТП-ТВ 100 кВА требует подготовки фундамента, соответствующего габаритам и массе подстанции. После установки производится подключение к линиям высокого и низкого напряжения, настройка оборудования и проверка работоспособности всех систем. Рекомендуется, чтобы все работы по монтажу и пусконаладке выполнялись квалифицированным персоналом с соблюдением действующих норм и правил безопасности.

Где купить КТП-ТВ 63?

Завод "УЗЭУ" занимается производством и поставкой трансформаторных подстанций КТП-ТВ 63, гарантируя высокое качество и соответствие требованиям ГОСТ. Для получения консультации и оформления заказа свяжитесь с нашими специалистами.
