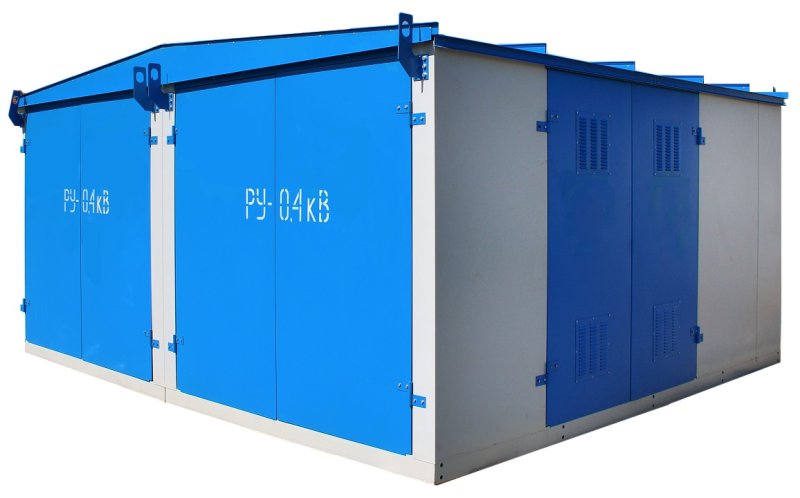

Подстанция 2КТП-ТК 25-160
от 642 600 ₽
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Назначение комплектных трансформаторных подстанций 2КТП-ТК 25-160
Комплектные трансформаторные подстанции 2КТП-Т предназначены для приема, преобразования и распределения электроэнергии переменного тока промышленной частоты. Они работают с трехфазным током.
Область применения
Подстанции 2КТП-Т применяются для наружной установки. Их используют для обеспечения электроснабжения различных объектов: промышленных предприятий, коммунальных служб, сельского хозяйства и других. Подстанции применяются в радиальных схемах распределительных сетей и могут использоваться как подстанции городского типа.
Основные технические характеристики
Технические параметры, приведенные в таблице, относятся к типовым трансформаторным подстанциям с стандартной комплектацией. Их мощность составляет от 25 до 2500 кВА. При необходимости наши специалисты могут изготовить подстанции городского типа "киоск" мощностью до 400 кВА в уменьшенном варианте.
| Характеристика | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 2*25-1000 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Способ подключения на стороне ВН | Кабельный, воздушный |
| Способ подключения на стороне НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 5 (10) |
| Габаритные размеры 2 КТП-ТК, не более, мм в транспортном состоянии (L х B (В1) х H) | 2800 х 2100 (5000) х 2400 |
| Габаритные размеры 2 КТП-ТВ, не более, мм в транспортном состоянии (L х B (В1) х H (Н1) | 1900 х 2100 (5000) х 2400 (4000) |
| Масса не более, кг |

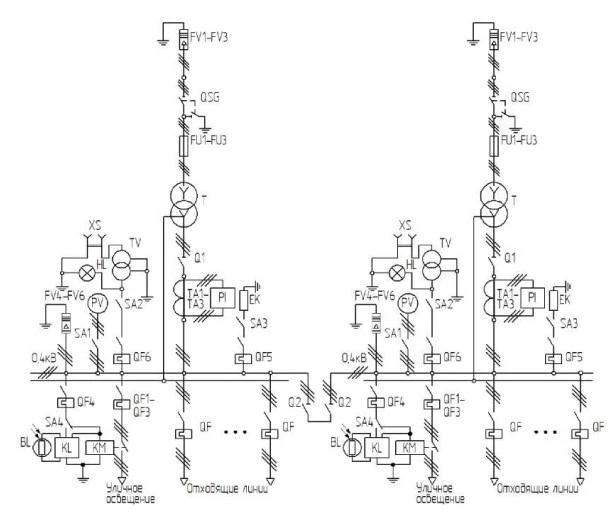

Электрическая схема и перечень аппаратуры
| № | Обозначение | Наименование | Количество |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6) кВ | 2 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 6 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 6 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 6 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 4 |
| 6 | QF1-QF2 | Автоматический выключатель 16 А | 6 |
| 7 | QF1-QF3 | Автоматический выключатель 10 А | 6 |
| 8 | TA1-TA3 | Трансформатор тока | 6 |
| 9 | SA1-SA4 | Переключатель 380 В/16 А | 4 |
| 10 | SA2-SA3 | Выключатель 380 В/10 А | 4 |
| 11 | PI, PR | Счетчик электроэнергии | 2-4 |
| 12 | EK | Резистор подогрева | 4 |
| 13 | BL, KL | Фотореле | 2 |
| 14 | KM | Магнитный пускатель ПМ | 2 |
| 15 | HL | Патрон потолочный Е27 | 2 |
| 16 | V | Вольтметр 0-500 В | 2 |
| 17 | XS | Штепсельная розетка 36 В | 2 |
| 18 | TV | Понижающий трансформатор 220/36 В | 2 |
| 19 | QF1-QFn | Автоматический выключатель (или рубильник с предохранителями) | до 20 |
| 20 | T | Силовой трансформатор** | 2 |
* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.
** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
