Киосковая трансформаторная подстанция 2КТП-Т 250/10/0,4 кВ
Мощность500
Напряжение ВН10 кВ
Напряжение НН0,4 кВ
Схема присоединения ВНТупиковая
Поставим подстанцию под вашу задачу точно к сроку запуска
Цена без трансформатора
от 1 150 000 ₽
Цена с трансформатором
от 1 888 000 ₽
Итоговая стоимость зависит от комплектации и выбранного оборудования.
Выгодно рассчитаем
Изготовим в срок
Доставим до объекта
Оптимальная комплектацияИзучим задачу и подберём решение под ваш объект.
Точные инженерные решенияСократим затраты на оборудование без потери функциональности.
Поставка точно в срокИз наличия или от 5 рабочих дней — по согласованному графику.
Доставка под ключОрганизуем доставку до объекта и согласуем все этапы поставки.
Стандартные параметры и технические характеристики
| Трансформаторов по схеме, шт. | 2 |
|---|---|
| Общая мощность подстанции, кВА | 500 |
| Мощность одного трансформатора, кВА | 250 |
| Мощность второго трансформатора, кВА | 250 |
| Напряжение ВН, кВ | 10 |
| Напряжение НН, кВ | 0,4 |
|---|---|
| Материал корпуса | Металл |
| Утепление | Нет |
| Схема присоединения ВН | Тупиковая |
| Серия или заводское обозначение | 2КТП-Т В(К)/В(К) |
Стандартные параметры и габариты уточняются для конкретного исполнения. Итоговые значения фиксируются в коммерческом предложении и комплекте поставочной документации.
Помощь инженера
Инженер-проектировщик
Подбор КТП, проверка исходных данных и согласование технического решения по объекту.
Поможем подобрать 2КТП-Т 250/10/0,4 кВ
Проверим исходные данные, состав оборудования и условия эксплуатации. Подготовим вариант комплектации для расчёта.
Фиксируем условия до производства и готовим поставку заранее
Комплектацию, стоимость и договорные условия согласовываем до запуска заказа. До отгрузки отдельно уточняем логистику, разгрузку и комплект документов.
Стоимость и оплата
В предложении фиксируются состав поставки, стоимость, НДС, опции и порядок оплаты. Проценты и график зависят от конкретного договора.
Стоимость и условия фиксируются документально
Производство
После согласования критических параметров и договорных условий запускаем заказ в производство. По запросу даём фото, видео и статус готовности.
Фото / видео / готовность
Подготовка к поставке
До отгрузки согласовываем всё, что влияет на приёмку оборудования
Транспорткаким транспортом идёт поставка
Датаготовность и дата отгрузки
Подъезддоступ транспорта к месту разгрузки
Разгрузканужен ли кран или другая техника
Ответственныйкто принимает оборудование на объекте
Доставка
Перед отправкой клиент знает дату готовности, согласованный способ доставки, условия разгрузки и контакт ответственного.
Важно: транспорт, кран, подъезд и ответственность за разгрузку согласуются до поставки.
Документы вместе с КТП
Технический и сопроводительный комплект для монтажа и эксплуатации.
Паспорт КТПТехническое описаниеИнструкция по эксплуатации
Порядок установкиЭлектрические схемыГарантийная информация
Сертификаты и декларацииПаспорта на комплектующиеОтгрузочные документы
Монтажным и проектным организациям
Обсудим сотрудничество по объекту
Если вы ведёте проектирование, монтаж или ввод объекта, подключим инженера УЗЭУ и согласуем удобный формат совместной работы.
Помощь с проектом
Поможем с выбором, расчётом и включением 2КТП-Т 250/10/0,4 кВ в проект
Уточним исходные данные, подберём тип и мощность подстанции, подготовим предварительный расчёт и материалы для проектной проработки.
Сравните исполнения и мощность
Киосковая трансформаторная подстанция КТП-Т 250/10/0,4 кВ
- Мощность
- 250 кВА
- Ввод ВН
- Воздушный / Кабельный
- Срок производства
- Уточняется в КП
Цена без трансформатора
от 500 000 ₽
Цена с трансформатором
от 869 000 ₽
Киосковая трансформаторная подстанция КТП-Т 250/10/0,4 кВ
- Мощность
- 250 кВА
- Ввод ВН
- Воздушный / Кабельный
- Срок производства
- Уточняется в КП
Цена без трансформатора
от 520 000 ₽
Цена с трансформатором
от 889 000 ₽
Киосковая трансформаторная подстанция КТП-П 250/10/0,4 кВ
- Мощность
- 250 кВА
- Ввод ВН
- Кабельный
- Срок производства
- Уточняется в КП
Цена без трансформатора
от 710 000 ₽
Цена с трансформатором
от 1 079 000 ₽
Реальные объекты и готовая продукция
Киосковая трансформаторная подстанция 2КТП-Т 250/10/0,4 кВ для производственной площадки
- Объект
- Производственный цех, Екатеринбург
- Исполнение
- Комплектная подстанция 10/0,4 кВ по проекту объекта
- Результат
- Готовое изделие перед отгрузкой и проверкой комплектации
Киосковая трансформаторная подстанция 2КТП-Т 250/10/0,4 кВ для инженерной инфраструктуры
- Объект
- Объект инженерной инфраструктуры, Тюменская область
- Исполнение
- Подстанция наружной установки по требованиям сетевой организации
- Результат
- Подготовленное изделие для эксплуатации на площадке заказчика
Киосковая трансформаторная подстанция 2КТП-Т 250/10/0,4 кВ для распределения электроэнергии
- Объект
- Распределительный узел на территории производственной базы
- Исполнение
- Комплектация и схема согласованы с проектом объекта
- Результат
- Показ внутренней компоновки и готовности к дальнейшей сборке
Документы для проекта, монтажа и сдачи объекта
До заказа — исходные данные и материалы для подбора. После согласования исполнения — схемы, паспорта и комплект документов для монтажа и сдачи объекта.
Опросный лист
Исходные параметры КТП: мощность, напряжение, вводы, РУВН/РУНН, учёт, отходящие линии и условия эксплуатации.
Однолинейная схема и исходные данные
Можно приложить проект, спецификацию или схему. Если готового проекта нет, инженер поможет зафиксировать недостающие параметры.
Паспорт КТП и руководство по эксплуатации
Паспорт оформляется на конкретное согласованное оборудование; инструкция передаётся в составе комплекта документов.
Схемы и установочные чертежи
Материалы по конкретному исполнению: габариты, подключение и монтажные данные — в объёме, предусмотренном проектом и договором.
Документы соответствия и паспорта комплектующих
Применимые сертификаты, паспорта на оборудование и комплектующие — для согласованного состава поставки.
Документы для закрытия поставки
Акты приёма-передачи и бухгалтерские документы. Перечень фиксируется условиями договора и спецификации.
Важно для проектировщика и службы эксплуатации
Запросить пакет документов
Опросный лист и исходные данные помогают подобрать исполнение КТП, а паспорт, схемы, инструкция по эксплуатации, документы соответствия и документы на комплектующие привязываются к конкретной поставке. Такой подход снижает риск ошибок на этапе согласования, монтажа и последующей сдачи объекта.
Частые вопросы
Что входит в базовую цену?
Ориентировочная цена относится к типовому исполнению карточки. Точный состав определяется спецификацией: схема ввода, РУВН, РУНН, учёт, собственные нужды, количество отходящих линий и дополнительные опции.
Входит ли силовой трансформатор в стандартную поставку?
По текущей карточке УЗЭУ силовой трансформатор не входит в стандартную комплектацию и поставляется по требованию заказчика. Его параметры и стоимость согласовываются отдельно.
Какие документы можно получить по этому изделию?
До заказа доступен опросный лист. Для согласованного исполнения могут быть подготовлены паспорт, габаритный чертёж, однолинейная схема, документы соответствия и сопроводительный комплект для поставки.
Какие данные нужны для расчёта?
Желательно указать мощность, напряжение ВН, тип ввода, количество отходящих линий, требования к учёту и условия эксплуатации. Если всех данных пока нет, можно отправить то, что уже есть: ТЗ, схему или краткое описание объекта.
Можно ли адаптировать изделие под конкретный объект?
Да. Исполнение, состав оборудования, внутренние узлы, документация и логистика поставки формируются под задачу заказчика и закрепляются в коммерческом предложении и спецификации.
Назначение 2КТП-ТК 250-400
Двухтрансформаторные подстанции 2КТП-Т предназначены для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.
Сфера применения
Подстанции 2КТП-Т применяются для наружной установки. Они могут использоваться в качестве подстанций городского типа, поскольку предназначены для электроснабжения промышленных предприятий, объектов коммунальной инфраструктуры, сельского хозяйства и других объектов в радиальных сетях электроснабжения.
Основные технические характеристики
Технические параметры, приведенные в таблицах, соответствуют типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 25 кВА до 2500 кВА. При необходимости трансформаторные подстанции городского типа «киоск» мощностью до 400 кВА могут быть изготовлены нашими специалистами в уменьшенном варианте.
| Наименование | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 2*25-1000 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | Кабельный, воздушный |
| Исполнение по выводу НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 5 (10) |
| Габаритные размеры 2 КТП-ТК, не более, мм в транспортном состоянии (L х B (В1) х H) | 2800 х 2100 (5000) х 2400 |
| Габаритные размеры 2 КТП-ТВ, не более, мм в транспортном состоянии (L х B (В1) х H (Н1) | 1900 х 2100 (5000) х 2400 (4000) |
| Масса не более, кг |

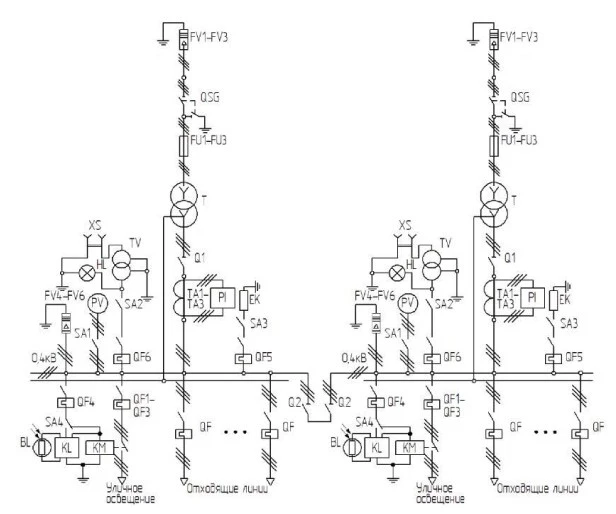

Электрическая схема и перечень оборудования
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6)кВ | 2 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 6 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 6 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 6 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 4 |
| 6 | QF1-QF2 | Автоматический выключатель 16 А | 6 |
| 7 | QF1-QF3 | Автоматический выключатель 10 А | 6 |
| 8 | TA1-TA3 | Трансформатор тока | 6 |
| 9 | SA1-SA4 | Переключатель 380В/16А | 4 |
| 10 | SA2-SA3 | Выключатель 380В/10А | 4 |
| 11 | PI, PR | Счетчик электрической энергии | 2-4 |
| 12 | EK | Резистор подогрева | 4 |
| 13 | BL, KL | Фотореле | 2 |
| 14 | KM | Магнитный пускатель ПМ | 2 |
| 15 | HL | Потолочный патрон Е27 | 2 |
| 16 | V | Вольтметр 0-500В | 2 |
| 17 | XS | Штепсельная розетка 36В | 2 |
| 18 | TV | Понижающий трансформатор 220/36В | 2 |
| 19 | QF1-QFn | Автоматический выключатель (или рубильник с предохранителями) | до 20 |
| 20 | T | Силовой трансформатор** | 2 |
* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по запросу клиента.
** — Силовой трансформатор в комплектацию поставки не входит, поставляется по запросу клиента.
Рассчитаем трансформаторную подстанцию под ваш объект
Прикрепите техническое задание, однолинейную схему или опросный лист. Инженер уточнит мощность, тип исполнения и подготовит предложение с комплектацией, стоимостью и сроком поставки.
Отдел продаж
+7 343 364 77 63
zakaz@uzeu.ru
Центральный офисг. Екатеринбург, ул. Амундсена, 107
