Сборные камеры одностороннего обслуживания КСО-366
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Камеры КСО-366: назначение и особенности
Сборные камеры одностороннего обслуживания серии КСО-366 предназначены для использования в электрических сетях переменного тока с частотой 50/60 Гц и напряжением 6/10 кВ. Они применяются в системах с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО формируются распределительные устройства (РП), обеспечивающие прием и распределение электроэнергии. Принцип работы камер определяется конфигурацией главных и вспомогательных цепей.
Внешний вид и габариты
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1;
- Минимальная температура окружающей среды -40 °С;
- Высота над уровнем моря не превышает 1000 м;
- Окружающая среда должна быть невзрывоопасной, без агрессивных газов и паров, которые могут разрушать металл или изоляцию.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей (50 Гц), А | 630; 1000; 1600 |
| Номинальный ток главных цепей камер КСО с выключателями нагрузки (50 Гц), А | 400; 630 |
| Номинальный ток трансформаторов тока, А | 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 и т.д. |
| Номинальный ток сборных шин, А | 630; 1000; 1600 |
| Номинальный ток отключения высоковольтного выключателя (50 Гц), кА | 20; 25 |
| Ток электродинамической стойкости, кА | 51 |
| Ток термической стойкости, кА | 20; 25 |
| Время протекания тока термической стойкости, с: | |
| для камер на 630; 1000 А | 1 |
| Номинальное напряжение вспомогательных цепей: | |
| цепи трансформаторов напряжения (защита, измерение, учет, АВР), В | 220 |
| цепи освещения внутри камер КСО, В | 36 |
Комплектация
- Выключатели нагрузки ВНА-10(6)/630
- Разъединители РВЗ на 630, 1000 А с приводами ПР-10;
- Трансформаторы тока типа ТОЛ-10(6), ТПОЛ-10(6);
- Трансформаторы напряжения типа НОЛ, ЗНОЛ, ЗхЗНОЛ;
- Предохранители типа ПКТ10(6), ПКН10(6);
- Ограничители перенапряжений типа ОПН-10, ОПН-6;
Конструкция
КСО представляет собой сварную конструкцию из гнутых стальных профилей. Внутри размещается аппаратура главных цепей, а на фасаде коробки — аппаратура вспомогательных цепей, приводы выключателей и разъединителей. Доступ в камеру обеспечивается двумя дверями. Нижняя дверца оснащена смотровым окном, позволяющим осмотреть зону силового трансформатора, разрядников и кабельных соединений.
Камеры оснащены устройством для установки лампы внутреннего освещения (лампы накаливания 36 В), что позволяет безопасно заменить перегоревшую лампу без снятия напряжения. Сборные шины камер имеют с фасада сетчатые или сплошные ограждения со смотровым окном. Вся аппаратура, установленная в камере, подлежит заземлению. Дверь, в случае установки приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры, в нижней части, имеется шинка заземления, предназначенная для присоединения элементов к заземленному корпусу. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
Камеры КСО-366 с кабельными вводами допускают концевую разделки одного трехфазного кабеля сечением до 240 мм². Для предотвращения ошибочных действий при обслуживании и ремонте в камерах предусмотрены блокировки:
Системы блокировок
- Два герконовых блокиратора предотвращают любые операции с шинным и линейным разъединителями при включенном выключателе. Также, блокираторы не позволяют включить выключатель при разомкнутых разъединителях;
- Включение заземляющих ножей при включенных главных ножах предотвращает механические блокировки разъединителей, а также исключает возможность включения главных ножей при включенных заземляющих ножах;
- Камеры КСО-366 оснащены кнопкой аварийного ручного отключения выключателя;
- Предусмотрена возможность управления выключателем при помощи аккумуляторной батареи =12..24 В (автомобильной) или блока автономного включения ШАП-24УЗ;
- В переходных режимах управление выключателем может осуществляться за счет питания цепей управления от токовых цепей.
Заземление
Коробку КСО-камеры можно приваривать к заземленным металлоконструкциям. Зажим заземления, расположенный на фасаде КСО, позволяет присоединять к заземленному корпусу элементы, требующих временного заземления.

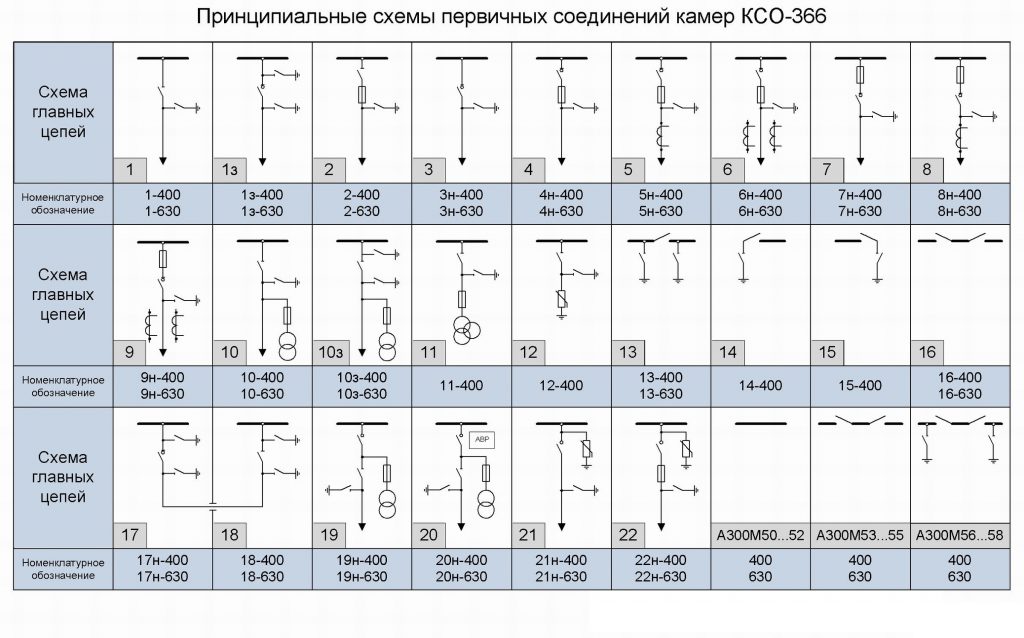

Схемы главных цепей
