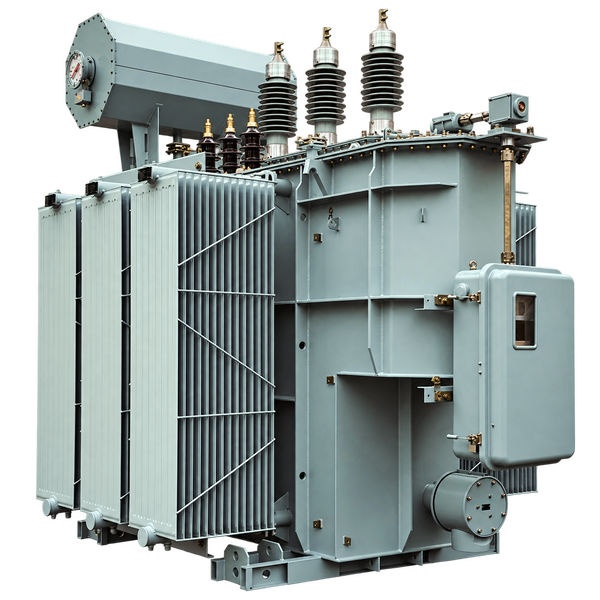

Трансформатор ТМН 2500/35/6

Описание

Назначение трансформатора Трансформатор ТМН 2500/35/6

Трехфазные двухобмоточные масляные трансформаторы ТМН 2500/35/6 с регулированием напряжения под нагрузкой (РПН) и естественным масляным охлаждением предназначены для преобразования электроэнергии (понижения напряжения) в сетях энергосистем и потребителей. Работают с переменным током частотой 50 Гц, включаются в сети с высшим напряжением 35 кВ. Трансформаторы ТМН применяются на подстанциях энергосистем и промышленных объектов, где требуется регулирование напряжения без отключения нагрузки.

Эксплуатация трансформаторов ТМН 2500/35/6

Трансформаторы ТМН 2500/35/6 предназначены для эксплуатации в условиях умеренного (от +40 до –45 °С) и умеренно-холодного (от +40 до –60 °С) климата (У1, УХЛ1). Высота установки над уровнем моря не должна превышать 1000 м. Окружающая среда не должна содержать токопроводящей пыли, агрессивных и взрывоопасных газов, а также паров в концентрациях, которые могут снизить параметры оборудования. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Конструкция трансформатора ТМН 2500/35/6

Трансформатор состоит из активной части, устройства регулирования напряжения под нагрузкой (РПН), вводов ВН и НН, расширителя с воздухоосушителем и выносной радиаторной системы охлаждения. Магнитная система собирается из холоднокатаной электротехнической стали. Обмотки выполняются из алюминиевого или медного провода по требованию заказчика. Бак — сварная металлическая конструкция с радиаторами, в нижней части — пластина заземления и пробка для слива масла с возможностью отбора пробы. РПН позволяет регулировать напряжение в диапазоне ±8×1,5% без отключения трансформатора от сети.

Технические характеристики ТМН 2500/35/6

Габаритно-весовые характеристики, потери холостого хода и короткого замыкания уточняются по конкретному исполнению — запросите техническую информацию у инженеров завода.
