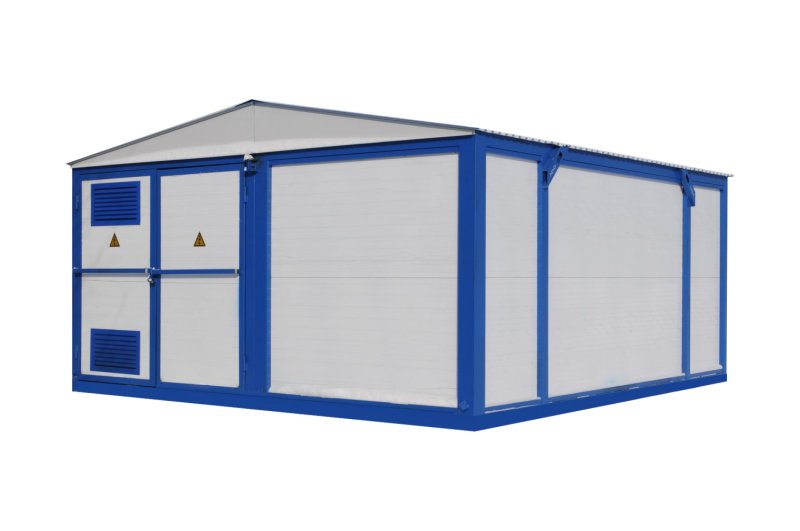

Трансформаторная сэндвич подстанция утепленная КТПБ 1600-2500
от 1 035 000 ₽
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Назначение
Трансформаторные подстанции БКТП-Т предназначены для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.
Применение
БКТП с утепленной оболочкой, выполненные из современных теплоизолированных панелей типа «Сэндвич», обеспечивают надежную работу в суровых климатических условиях. Могут быть однотрансформаторными (БКТП) или двухтрансформаторными (2 БКТП).
Применение БКТП с панелями типа «Сэндвич» оптимально в регионах с холодным климатом и на Крайнем Севере. Хотя стоимость БКТП и 2 БКТП несколько выше, чем у стандартных КТП и 2 КТП из металла, они гарантируют бесперебойную работу оборудования.
Трансформаторные подстанции БКТП используются для наружной установки и предназначены для электроснабжения различных объектов: промышленных предприятий, коммунальных служб, сельскохозяйственных объектов и т.д. в радиальных схемах распределительных сетей.
Технические характеристики
В таблицах представлены типовые технические характеристики трансформаторных подстанций стандартной комплектации с мощностью от 63 кВА до 1000 кВА.
| Наименование | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 25-1600 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | Кабельный, воздушный |
| Исполнение по выводу НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 5 (10) |
| КТП-ТК — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H) | 2760 х 2100 х 2400 |
| КТП-ТВ — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H (Н1) | 1900 х 2100 х 2400 (4000) |
| Масса не более, кг | 4000 |
Электрическая схема и перечень аппаратуры
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР). Разъединитель РВЗ-10(6)кВ | 1 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 3 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 3 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 3 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 1 |
| 6 | QF1-QF2 | Выключатель автоматический 16 А | 3 |
| 7 | QF1-QF3 | Выключатель автоматический 10 А | 3 |
| 8 | TA1-TA3 | Трансформатор тока | 3 |
| 9 | SA1-SA4 | Переключатель 380В/16А | 2 |
| 10 | SA2-SA3 | Выключатель 380В/10А | 2 |
| 11 | PI, PR | Счетчик электрической энергии | 1 |
| 12 | EK | Резистор подогрева | 2 |
| 13 | BL, KL | Фотореле | 1 |
| 14 | KM | Пускатель магнитный ПМ | 1 |
| 15 | HL | Патрон потолочный Е27 | 1 |
| 16 | V | Вольтметр 0-500В | 1 |
| 17 | XS | Розетка штепсельная 36В | 1 |
| 18 | TV | Трансформатор понижающий 220/36В | 1 |
| 19 | QF1-QFn | Выключатель автоматический (или рубильник с предохранителями) | 10 (5) |
| 20 | T | Силовой трансформатор** | 1 |
* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по требованию заказчика.
** — Силовой трансформатор в комплект поставки не входит, поставляется по требованию заказчика.
Доставка продукции
Мы предлагаем нашим клиентам несколько вариантов получения Трансформаторная сэндвич подстанция утепленная КТПБ 1600-2500:
- Доставка манипулятором в Екатеринбурге и Свердловской области
- Отправка автотранспортом (догрузом) через транспортную компанию по России и СНГ
- Самовывоз. Погрузка осуществляется нашими силами и техникой. Самовывоз производится с нашего склада по предварительной договоренности.
Для получения заказа необходимо предоставить следующие документы:
- Личный документ, удостоверяющий личность
- Доверенность, подтверждающую право получения товара по счету
Требования к транспорту, предоставляемому для погрузки:
- Наличие открытого верха (снимаемого тента), поскольку погрузка товара осуществляется сверху
- Наличие узлов крепления для стяжки оборудования в кузове
- Деревянный пол в кузове
Даем гарантию на всю продукцию до 5 лет. Гарантийный срок эксплуатации составляет 25 лет. Также прилагается вся техническая документация, включающая сертификат соответствия и техпаспорт на продукцию.
