Производство камер КСО-272
от 600 000 ₽
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Назначение камер КСО-272
Камеры сборные одностороннего обслуживания КСО-272 предназначены для приема, распределения и коммутации электрической энергии в сетях трехфазного переменного тока напряжением 6 и 10 кВ частотой 50 Гц.
Оборудование применяется в составе распределительных устройств подстанций, промышленных предприятий, объектов энергетики, коммунального хозяйства, строительной и транспортной инфраструктуры. Камеры КСО-272 подходят как для строительства новых РУ, так и для модернизации существующих систем электроснабжения.
Комплектация камер КСО-272
Комплектация КСО-272 подбирается по схеме главных цепей и требованиям проекта. В состав камеры могут входить:
- вакуумные выключатели;
- выключатели нагрузки;
- разъединители;
- заземляющие разъединители;
- трансформаторы тока;
- трансформаторы напряжения;
- высоковольтные предохранители;
- ограничители перенапряжений;
- приборы учета электроэнергии;
- устройства релейной защиты и автоматики;
- элементы шинных соединений;
- системы механической и электрической блокировки.
По запросу камеры могут комплектоваться оборудованием для дистанционного управления, телемеханики и интеграции в системы АСУ ТП.
Конструкция КСО-272

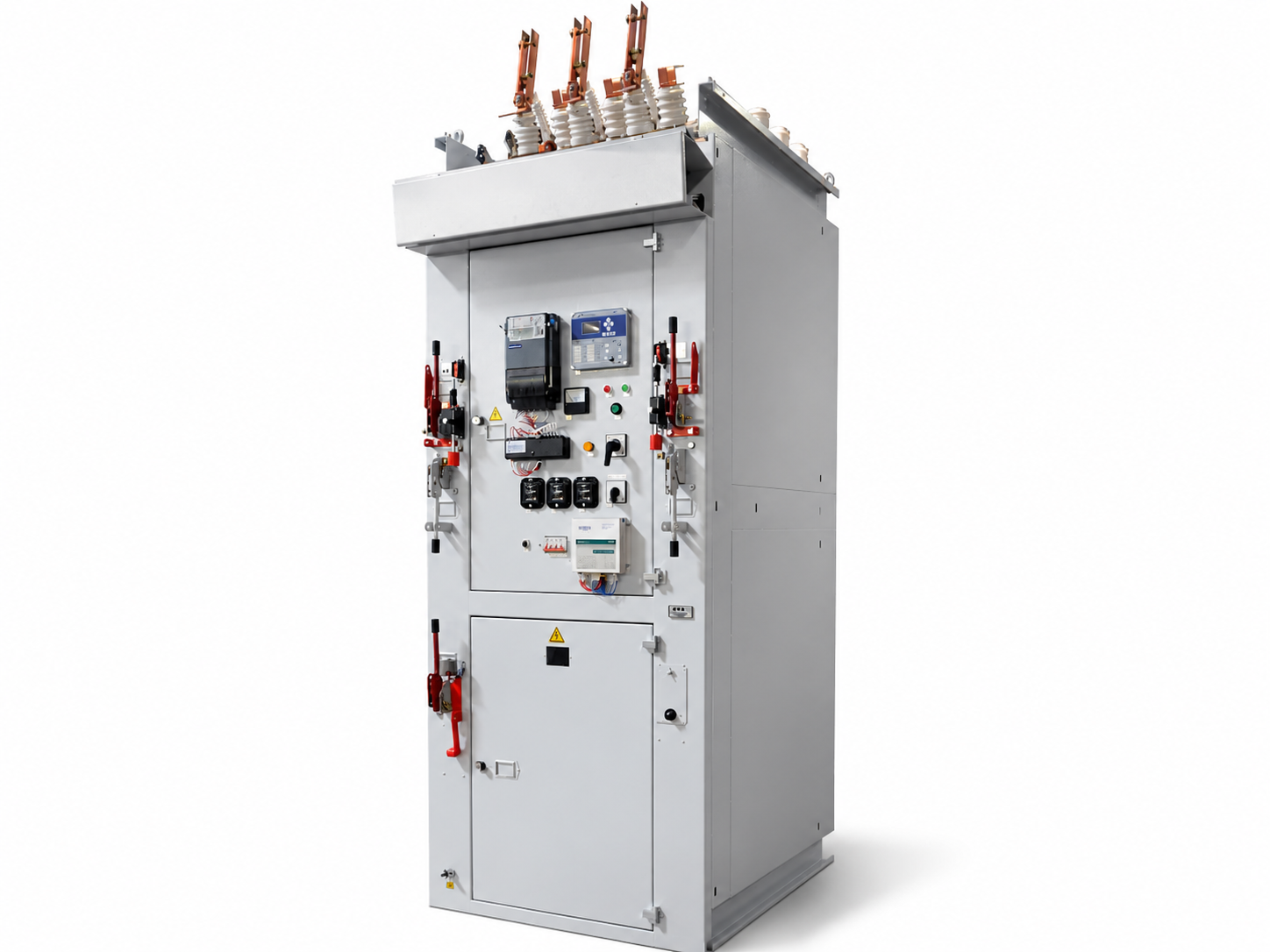

Камера КСО-272 представляет собой металлическую конструкцию каркасного типа с размещением силовой аппаратуры, шинных соединений, кабельных присоединений и устройств управления внутри корпуса.
На лицевой стороне расположены органы управления, сигнальная аппаратура, приборы контроля и элементы оперативного обслуживания. Конструкция обеспечивает удобный доступ к оборудованию для осмотра, настройки и регламентных работ.
Условия эксплуатации
Камеры КСО-272 рассчитаны на эксплуатацию внутри закрытых распределительных устройств.
Основные условия применения:
- климатическое исполнение УХЛ;
- категория размещения 3 или 4 по ГОСТ 15150;
- номинальное напряжение — 6 или 10 кВ;
- частота сети — 50 Гц;
- высота установки — до 1000 м над уровнем моря;
- температура окружающего воздуха — от -40 °С до +40 °С;
- окружающая среда — невзрывоопасная, без агрессивных газов и паров, разрушающих металл и изоляцию.
Технические данные КСО-272
| Наименование | Значение |
|---|---|
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей при частоте 50 Гц, А | 630; 1000; 1600 |
| Номинальный ток главных цепей камер КСО с выключателями нагрузки при частоте 50 Гц, А | 400; 630 |
| Номинальный ток трансформаторов тока, А | 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 и т.д. |
| Номинальный ток сборных шин, А | 630; 1000; 1600 |
| Номинальный ток отключения высоковольтного выключателя при частоте 50 Гц, кА | 20; 25 |
| Ток электродинамической стойкости, кА | 51 |
| Ток термической стойкости, кА | 20; 25 |
| Время протекания тока термической стойкости, с: | |
| для камер на 630; 1000А | 1 |
| Номинальное напряжение вспомогательных цепей: | |
| цепи трансформаторов напряжения (защиты, измерения, учета, АВР), В | 220 |
| цепи освещения внутри камер КСО, В | 36 |
Системы блокировки и безопасность
Камеры КСО-298 оснащаются комплексом механических и электрических блокировок, исключающих возможность ошибочных действий оперативного персонала.
Система безопасности обеспечивает:
- блокировку операций с разъединителями под нагрузкой;
- невозможность включения заземляющих ножей при включенном коммутационном аппарате;
- защиту от неправильной последовательности переключений;
- контроль положения основных коммутационных аппаратов;
- безопасный доступ к высоковольтным отсекам;
- возможность аварийного отключения оборудования.
Все элементы системы безопасности соответствуют требованиям действующих нормативных документов и обеспечивают надежную защиту обслуживающего персонала.
Схемы главных цепей КСО-272
Преимущества камер КСО-272
- надежная работа в сетях 6–10 кВ;
- изготовление по типовым и индивидуальным схемам;
- применение современной коммутационной аппаратуры;
- удобство обслуживания с лицевой стороны;
- высокий уровень безопасности персонала;
- возможность комплектации РЗА, учетом и телемеханикой;
- длительный срок службы;
- соответствие требованиям ГОСТ и проектной документации.
Производство и поставка КСО-272
Мы изготавливаем камеры КСО-272 для объектов промышленности, энергетики, строительства и коммунальной инфраструктуры. Оборудование производится по техническому заданию заказчика, проходит контроль качества и заводские испытания перед отгрузкой.
Специалисты помогут подобрать схему главных цепей, определить оптимальную комплектацию и подготовить решение под конкретный объект электроснабжения.
Доставка продукции
Мы предлагаем нашим клиентам несколько вариантов получения Сборные камеры одностороннего обслуживания КСО-272:
- Доставка манипулятором в Екатеринбурге и Свердловской области
- Отправка автотранспортом (догрузом) через транспортную компанию по России и СНГ
- Самовывоз. Погрузка осуществляется нашими силами и техникой. Самовывоз производится с нашего склада по предварительной договоренности.
Для получения заказа необходимо предоставить следующие документы:
- Личный документ, удостоверяющий личность
- Доверенность, подтверждающую право получения товара по счету
Требования к транспорту, предоставляемому для погрузки:
- Наличие открытого верха (снимаемого тента), поскольку погрузка товара осуществляется сверху
- Наличие узлов крепления для стяжки оборудования в кузове
- Деревянный пол в кузове
Даем гарантию на всю продукцию до 5 лет. Гарантийный срок эксплуатации составляет 25 лет. Также прилагается вся техническая документация, включающая сертификат соответствия и техпаспорт на продукцию.
Наши эксперты готовы проконсультировать вас и подготовить коммерческое предложение под ваш запрос.
