Производство камер КСО-298

Описание

Назначение камер КСО-298

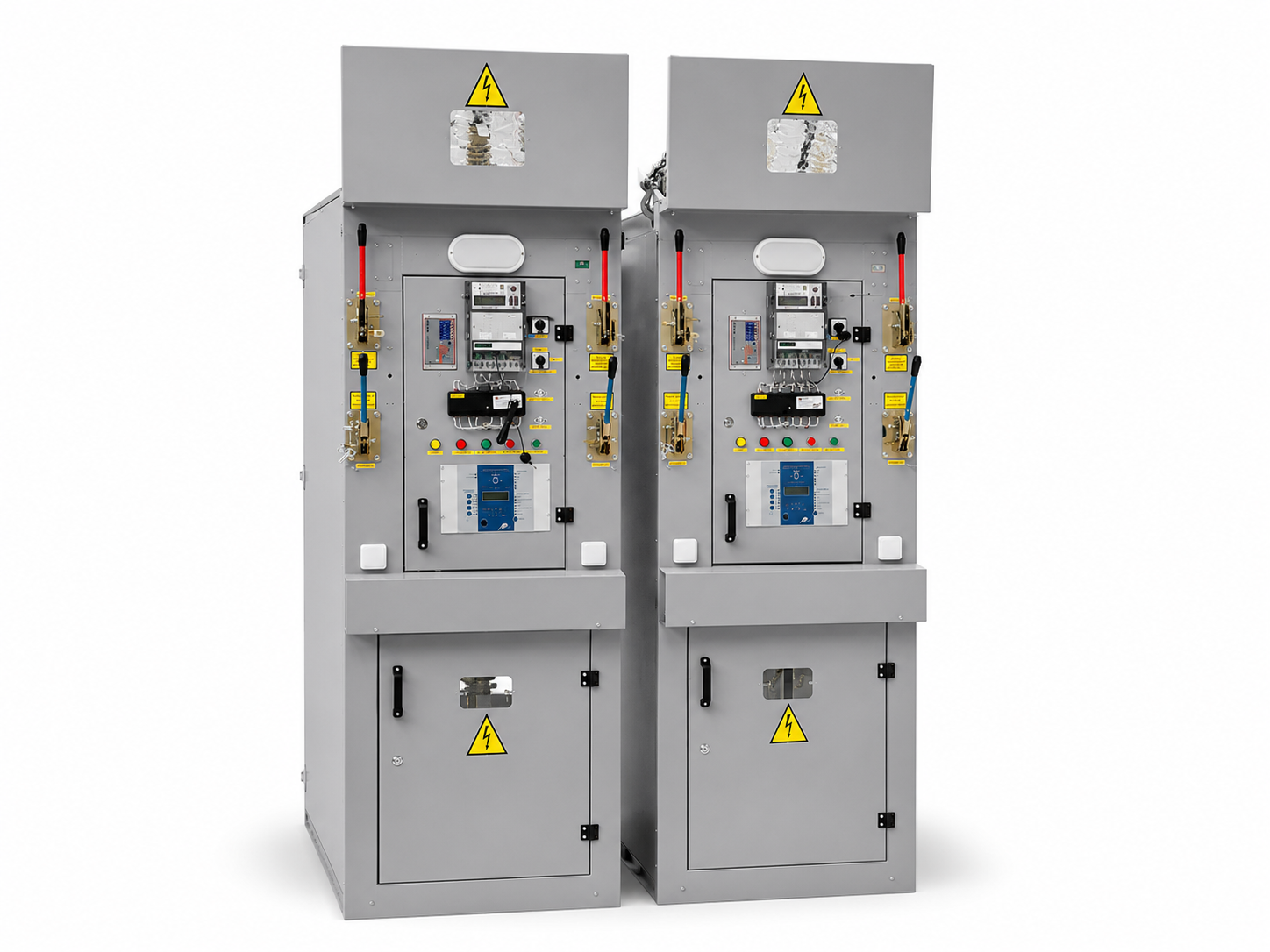

Камеры сборные одностороннего обслуживания КСО-298 предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ переменного тока частотой 50 Гц. Оборудование применяется для приема, распределения и учета электроэнергии на промышленных предприятиях, объектах энергетики, коммунального хозяйства, строительной отрасли и объектах транспортной инфраструктуры.

КСО-298 используются при строительстве новых подстанций, реконструкции существующих распределительных устройств и модернизации систем электроснабжения. Конструкция камер позволяет создавать надежные распределительные устройства различной конфигурации с учетом требований конкретного объекта.

Комплектация камер КСО-298

Состав оборудования определяется электрической схемой и проектной документацией. В зависимости от назначения камеры могут комплектоваться следующими элементами:

• вакуумными выключателями;
• выключателями нагрузки;
• высоковольтными предохранителями;
• линейными и шинными разъединителями;
• заземляющими ножами;
• трансформаторами тока;
• трансформаторами напряжения;
• ограничителями перенапряжений;
• устройствами релейной защиты и автоматики;
• приборами коммерческого и технического учета электроэнергии;
• устройствами автоматического ввода резерва;
• средствами телемеханики и диспетчеризации;
• системами электрической и механической блокировки.

Комплектация каждой камеры КСО-298 может быть адаптирована под требования заказчика и особенности конкретного проекта электроснабжения.

Вакуумные выключатели в камерах КСО-298

Для коммутации силовых цепей в составе камер КСО-298 применяются современные вакуумные выключатели, обеспечивающие высокий уровень надежности и безопасности эксплуатации.

Основные преимущества вакуумной коммутационной аппаратуры:

• продолжительный срок службы;
• высокий коммутационный ресурс;
• минимальные затраты на техническое обслуживание;
• надежное отключение токов короткого замыкания;
• компактные размеры;
• низкое энергопотребление приводов;
• возможность дистанционного управления;
• совместимость с современными системами автоматизации.

Использование вакуумных выключателей позволяет значительно повысить надежность работы распределительного устройства и снизить эксплуатационные расходы на протяжении всего срока службы оборудования.

Конструкция камер КСО-298

Камеры КСО-298 представляют собой прочную металлическую конструкцию каркасного типа, изготовленную из высококачественной листовой стали с антикоррозионным покрытием.

Внутреннее пространство разделено на отдельные функциональные зоны:

• отсек коммутационной аппаратуры;
• отсек трансформаторов тока и напряжения;
• шинный отсек;
• кабельный отсек;
• отсек устройств релейной защиты и автоматики.

На фасадной части камеры расположены органы управления, сигнальная аппаратура, приборы контроля и элементы оперативных переключений.

Конструкция обеспечивает удобный доступ к оборудованию для проведения осмотров, технического обслуживания и ремонтных работ.ивания.

Условия эксплуатации

Камеры КСО-298 предназначены для эксплуатации внутри закрытых помещений распределительных устройств.

Основные параметры эксплуатации:

• климатическое исполнение УХЛ;
• категория размещения 3 и 4 по ГОСТ 15150;
• температура окружающего воздуха от -40°С до +40°С;
• относительная влажность до 80% при температуре +25°С;
• высота установки до 1000 метров над уровнем моря;
• отсутствие агрессивных химических веществ, разрушающих металл и изоляцию;
• отсутствие взрывоопасных сред.

Соблюдение указанных условий обеспечивает стабильную и безопасную работу оборудования в течение всего нормативного срока эксплуатации.

Технические данные КСО-298

Системы блокировки и безопасность

Камеры КСО-298 оснащаются комплексом механических и электрических блокировок, исключающих возможность ошибочных действий оперативного персонала.

Система безопасности обеспечивает:

• блокировку операций с разъединителями под нагрузкой;
• невозможность включения заземляющих ножей при включенном коммутационном аппарате;
• защиту от неправильной последовательности переключений;
• контроль положения основных коммутационных аппаратов;
• безопасный доступ к высоковольтным отсекам;
• возможность аварийного отключения оборудования.

Все элементы системы безопасности соответствуют требованиям действующих нормативных документов и обеспечивают надежную защиту обслуживающего персонала.

Схемы главных цепей КСО-298

Преимущества камер КСО-298

• надежная работа в сетях 6–10 кВ;
• широкий выбор схем главных цепей;
• применение современных вакуумных выключателей;
• высокая механическая прочность конструкции;
• длительный срок службы оборудования;
• удобство эксплуатации и обслуживания;
• высокий уровень электробезопасности;
• возможность интеграции в автоматизированные системы управления;
• соответствие требованиям ГОСТ и отраслевых стандартов;
• изготовление по индивидуальным проектам заказчика.

Производство и поставка КСО-298

Наше предприятие осуществляет производство камер КСО-298 для объектов промышленной энергетики, электросетевого комплекса, строительной отрасли и коммунального хозяйства.

Каждая камера проходит контроль качества на всех этапах производства, включая проверку электрических соединений, испытания коммутационной аппаратуры и настройку устройств защиты.

Мы предлагаем изготовление КСО-298 по типовым и индивидуальным схемам, обеспечивая оптимальное решение для любого объекта электроснабжения. Специалисты компании помогут подобрать необходимую комплектацию, подготовить техническое решение и организовать поставку оборудования в любой регион России.
