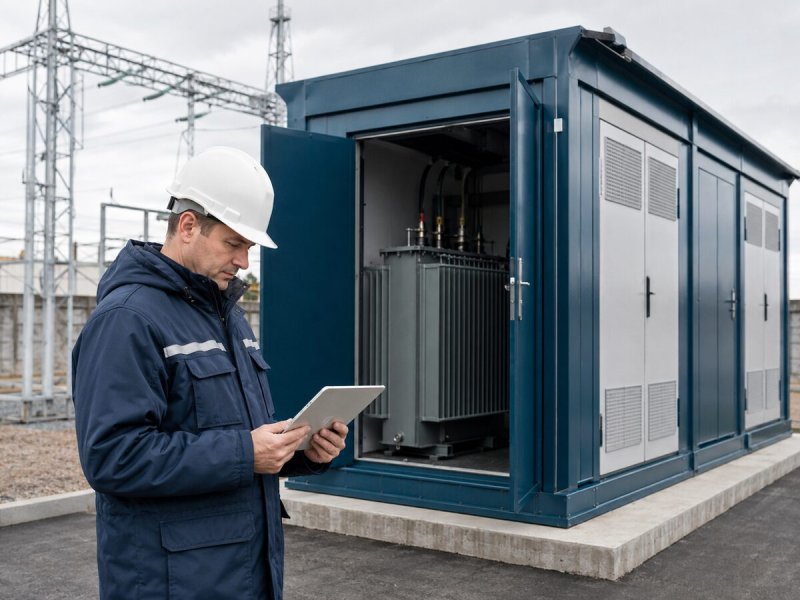

Как подобрать мощность трансформатора и КТП для объекта

Выбор мощности силового трансформатора или комплектной трансформаторной подстанции нельзя сводить к простому сложению паспортной мощности всего оборудования. На реальном объекте электроприёмники работают в разных режимах: часть включается постоянно, часть — периодически, а некоторые установки создают кратковременные пиковые нагрузки только во время пуска. Дополнительно необходимо учитывать коэффициент мощности, перспективу расширения предприятия, категорию надёжности электроснабжения, климатические условия и допустимый режим загрузки трансформатора.

Если выбрать оборудование с недостаточной мощностью, трансформатор может регулярно работать в перегруженном режиме. Это приводит к повышенному нагреву, ускоренному старению изоляции, срабатыванию защит и ограничениям при подключении новых потребителей. Чрезмерно большой запас тоже не всегда оправдан: увеличиваются первоначальные затраты, габариты КТП, номиналы коммутационной аппаратуры и потери холостого хода.

Поэтому задача состоит не в том, чтобы приобрести максимально мощный трансформатор, а в том, чтобы определить технически и экономически обоснованный номинал. В этом материале разберём, какие данные нужны для расчёта, чем отличаются кВт и кВА, как учитывать коэффициент мощности и пусковые нагрузки, когда требуется двухтрансформаторная подстанция и в каких случаях рассматривают оборудование мощностью 630, 1000, 1250, 1600 или 2500 кВА.

Материал предназначен для предварительной оценки. Окончательный выбор силового трансформатора, схемы КТП, аппаратов защиты и сечений проводников выполняется в составе проекта электроснабжения с учётом технических условий сетевой организации и характеристик конкретного объекта.

Почему мощность трансформатора указывается в кВА, а нагрузка объекта — в кВт

Одна из наиболее частых ошибок при подборе оборудования — прямое сравнение установленной мощности потребителей в киловаттах с номиналом трансформатора в киловольт-амперах. Эти величины связаны между собой, но не равны.

Активная мощность P, кВт — часть электрической мощности, которая преобразуется в полезную работу, тепло, свет, вращение электродвигателя или выполнение технологического процесса.

Реактивная мощность Q, квар возникает в сетях с индуктивными и ёмкостными нагрузками. Она необходима для создания электромагнитных полей, однако не превращается непосредственно в полезную работу.

Полная мощность S, кВА учитывает одновременно активную и реактивную составляющие. Именно полная мощность определяет токовую нагрузку обмоток и поэтому используется при указании номинала силового трансформатора.

Связь между величинами выражается формулой:

S = P / cos φ,

где:

S — полная мощность, кВА;
P — активная расчётная мощность, кВт;
cos φ — коэффициент мощности объекта.

Например, при активной нагрузке 500 кВт и коэффициенте мощности 0,8 полная мощность составит:

S = 500 / 0,8 = 625 кВА.

Если при той же активной нагрузке повысить cos φ до 0,95, полная мощность уменьшится:

S = 500 / 0,95 = 526 кВА.

Пример показывает, почему без данных о коэффициенте мощности нельзя корректно выбрать трансформатор. Два объекта с одинаковым потреблением в киловаттах могут создавать различную токовую нагрузку на электрическую сеть.

При наличии отдельно рассчитанных активной и реактивной составляющих применяется более полная формула:

S = √(P² + Q²).

Для предварительной оценки обычно достаточно значения cos φ, полученного из проекта, фактических измерений или технических данных подключаемого оборудования. Для окончательного расчёта необходимо учитывать режимы работы и компенсацию реактивной мощности.

Какие исходные данные нужны для подбора трансформатора и КТП

Точность результата напрямую зависит от исходных данных. До выполнения расчёта желательно собрать не только перечень потребителей, но и информацию о том, как они будут работать в течение суток, недели и технологического цикла.

Установленная мощность электроприёмников

В перечень включают производственные линии, станки, насосы, компрессоры, вентиляционные установки, системы отопления, холодильное оборудование, освещение, зарядные станции, серверные, административные помещения и другие нагрузки.

Установленная мощность — это сумма номинальных значений всех электроприёмников. Она является отправной точкой, но редко совпадает с фактическим максимумом: обычно не всё оборудование работает одновременно и с полной нагрузкой.

Режим и одновременность работы

Для каждой группы потребителей определяют:

продолжительность работы;
вероятность одновременного включения;
характер нагрузки в течение смены;
сезонные изменения;
наличие дневных и ночных максимумов;
возможность автоматического или технологического отключения части оборудования.

На складском комплексе максимумы освещения, вентиляции, отопления и зарядки техники могут приходиться на разные периоды. На непрерывном производстве, напротив, большая часть оборудования может длительно работать одновременно. Поэтому одинаковая установленная мощность ещё не означает одинаковую расчётную нагрузку.

Коэффициенты использования и спроса

Коэффициент использования показывает, какая часть номинальной мощности конкретного электроприёмника или группы фактически используется. Коэффициент спроса позволяет перейти от установленной мощности группы к ожидаемому максимуму нагрузки.

В упрощённом виде предварительный расчёт можно представить так:

Pрасч = Σ(Pуст × Kисп × Kодн),

где:

Pуст — установленная мощность группы;
Kисп — коэффициент использования;
Kодн — коэффициент одновременности;
Pрасч — расчётная активная мощность.

Конкретные коэффициенты нельзя назначать произвольно. Их принимают по методике проектирования, отраслевым данным, технологическому заданию или фактическим графикам нагрузки аналогичного объекта.

Коэффициент мощности cos φ

Низкий коэффициент мощности увеличивает ток при той же полезной активной нагрузке. На него особенно влияют асинхронные электродвигатели, сварочное оборудование, трансформаторы, дроссели и некоторые виды преобразовательной техники.

Если на объекте предусматриваются конденсаторные установки или другие средства компенсации реактивной мощности, их влияние учитывают в расчёте. При этом нельзя выбирать трансформатор только в расчёте на будущую компенсацию, если её параметры, автоматика и режим работы ещё не определены проектом.

Пусковые токи и кратковременные пики

Электродвигатель, компрессор, насос, холодильная машина или сварочная установка могут кратковременно потреблять ток, существенно превышающий установившееся значение. Важно оценить:

мощность крупнейшего двигателя;
способ его пуска;
возможность одновременного запуска нескольких механизмов;
допустимую просадку напряжения;
чувствительность остального оборудования к кратковременному снижению напряжения;
использование устройств плавного пуска или преобразователей частоты.

Проверка пусковых режимов выполняется отдельно от обычного расчёта полной мощности. Формально достаточный по кВА трансформатор может оказаться неудовлетворительным по допустимой просадке напряжения при запуске крупного двигателя.

Категория надёжности электроснабжения

Необходимо определить, какие последствия вызовет прекращение питания и какой перерыв допустим для каждой группы потребителей. От этого зависит не только мощность, но и количество трансформаторов, наличие независимых источников, автоматического ввода резерва и секционирования шин.

Для объекта с допустимым длительным перерывом может быть достаточна однотрансформаторная КТП. Если остановка приводит к угрозе безопасности, нарушению непрерывного технологического процесса или значительному ущербу, может потребоваться двухтрансформаторная схема либо иной способ резервирования. Решение принимается проектировщиком на основании категории электроприёмников и технических условий.

Перспектива развития объекта

В расчёт необходимо включать только обоснованное расширение: новую производственную линию, дополнительный корпус, увеличение количества арендаторов, рост зарядной инфраструктуры или подключение инженерных систем следующей очереди.

Запас «на всякий случай» без плана развития может привести к неоправданному завышению номинала. Лучше разделить нагрузки на три группы:

подключаемые сразу;
подтверждённые следующими очередями строительства;
возможные, но пока не утверждённые.

Первые две группы учитывают в проектном решении. Для третьей можно предусмотреть конструктивную возможность модернизации: резервные ячейки, место для второго трансформатора, дополнительную секцию РУНН или возможность замены агрегата на следующий номинал.

Расчёт мощности трансформатора и КТП для промышленного объекта

Пошаговый алгоритм расчёта мощности трансформатора

Шаг 1. Разделить электроприёмники на группы

Нагрузки удобнее группировать по назначению и характеру работы:

технологическое оборудование;
электродвигатели и насосные установки;
вентиляция и холодоснабжение;
электрическое отопление;
освещение;
административно-бытовые потребители;
системы безопасности и связи;
зарядное оборудование;
резервные и аварийные нагрузки.

Такой подход позволяет назначать разные коэффициенты, отдельно оценивать пиковые режимы и понимать, какую часть нагрузки потребуется сохранить при аварии.

Шаг 2. Определить расчётную активную мощность

Для каждой группы установленную мощность корректируют с учётом фактического использования и одновременности. После этого результаты суммируют. Если есть суточный или сменный график, ориентируются на максимальный совмещённый интервал, а не на сумму отдельных максимумов, которые возникают в разное время.

Например, на объекте имеются следующие группы:

Группа нагрузки	Установленная мощность, кВт	Расчётный коэффициент	Расчётная мощность, кВт
Производственное оборудование	520	0,72	374,4
Вентиляция и насосы	110	0,80	88,0
Освещение	55	0,90	49,5
Административная нагрузка	45	0,65	29,3
Резерв развития первой очереди	60	1,00	60,0
Итого	790	—	601,2

Простое сложение дало бы 790 кВт, тогда как расчётный совмещённый максимум составил около 601 кВт. Однако допустимость применённых коэффициентов должна подтверждаться проектными данными.

Шаг 3. Перевести активную мощность в полную

Предположим, расчётный коэффициент мощности объекта равен 0,9:

Sрасч = 601,2 / 0,9 = 668 кВА.

Это значение уже можно сопоставлять с номиналом трансформатора, но до выбора необходимо проверить пусковые режимы, резерв и коэффициент загрузки.

Шаг 4. Учесть подтверждённое увеличение нагрузки

Если в расчётной таблице развитие объекта ещё не учтено, добавляют обоснованный резерв. Его величина не является универсальной: для завершённого объекта без планов расширения она может быть небольшой, а для поэтапно вводимой промышленной площадки — более существенной.

При условном резерве 15%:

Sперсп = 668 × 1,15 = 768 кВА.

В таком случае трансформатор 630 кВА уже не подходит, а ближайшим рассматриваемым номиналом становится 1000 кВА. При этом нужно проверить, не выгоднее ли уточнить график нагрузки, применить компенсацию реактивной мощности или разделить подключение оборудования по очередям.

Шаг 5. Рассчитать коэффициент загрузки

Коэффициент загрузки показывает отношение расчётной полной мощности к номиналу трансформатора:

Kз = Sрасч / Sном.

Если перспективная нагрузка равна 768 кВА, то для трансформатора 1000 кВА:

Kз = 768 / 1000 = 0,768.

То есть ожидаемая загрузка составляет около 77%. Это не означает, что 77% является универсально оптимальным значением. Допустимый режим зависит от типа трансформатора, графика нагрузки, температуры, вентиляции, требований к резервированию и указаний производителя.

Шаг 6. Проверить аварийный и пусковой режимы

Для однотрансформаторной схемы проверяют запуск наиболее мощных электродвигателей, кратковременные пики и допустимое падение напряжения. Для двухтрансформаторной схемы дополнительно рассматривают режим отключения одного трансформатора: какая нагрузка останется в работе, какие потребители будут автоматически отключены и допустима ли временная перегрузка оставшегося оборудования.

Перегрузочную способность нельзя использовать как постоянный резерв мощности. Она зависит от предшествующей нагрузки, температуры, длительности перегрузки, системы охлаждения и теплового состояния трансформатора. Допустимые режимы определяют по документации конкретного изделия и проектным расчётам.

Шаг 7. Выбрать ближайший стандартный номинал

После всех проверок расчётное значение сопоставляют со стандартным рядом мощностей. В диапазоне, который наиболее востребован для промышленных, коммерческих и инфраструктурных объектов, часто рассматривают 630, 1000, 1250, 1600 и 2500 кВА.

На сайте УЗЭУ представлены комплектные трансформаторные подстанции мощностью от 25 до 2500 кВА в тупиковом, проходном, однотрансформаторном и двухтрансформаторном исполнении.

Ориентировочная загрузка трансформаторов разных номиналов

Следующая таблица не заменяет проектный расчёт. Она показывает, какой полной нагрузке соответствует загрузка трансформатора на 70, 80 и 90% от номинала.

Номинальная мощность трансформатора	Нагрузка при Kз = 0,70	Нагрузка при Kз = 0,80	Нагрузка при Kз = 0,90	Расчётный ток на стороне 0,4 кВ*
630 кВА	441 кВА	504 кВА	567 кВА	около 909 А
1000 кВА	700 кВА	800 кВА	900 кВА	около 1443 А
1250 кВА	875 кВА	1000 кВА	1125 кВА	около 1804 А
1600 кВА	1120 кВА	1280 кВА	1440 кВА	около 2309 А
2500 кВА	1750 кВА	2000 кВА	2250 кВА	около 3608 А

* Ток приведён ориентировочно для трёхфазной сети 0,4 кВ по формуле I = S / (√3 × U). Фактические параметры оборудования и аппаратов уточняются по проекту.

Таблица помогает быстро проверить порядок величин. Например, если расчётная полная нагрузка составляет 850 кВА, трансформатор 1000 кВА будет загружен на 85%, а трансформатор 1250 кВА — на 68%. Выбор между вариантами зависит от графика, резерва, потерь, перспективы расширения и требований к надёжности.

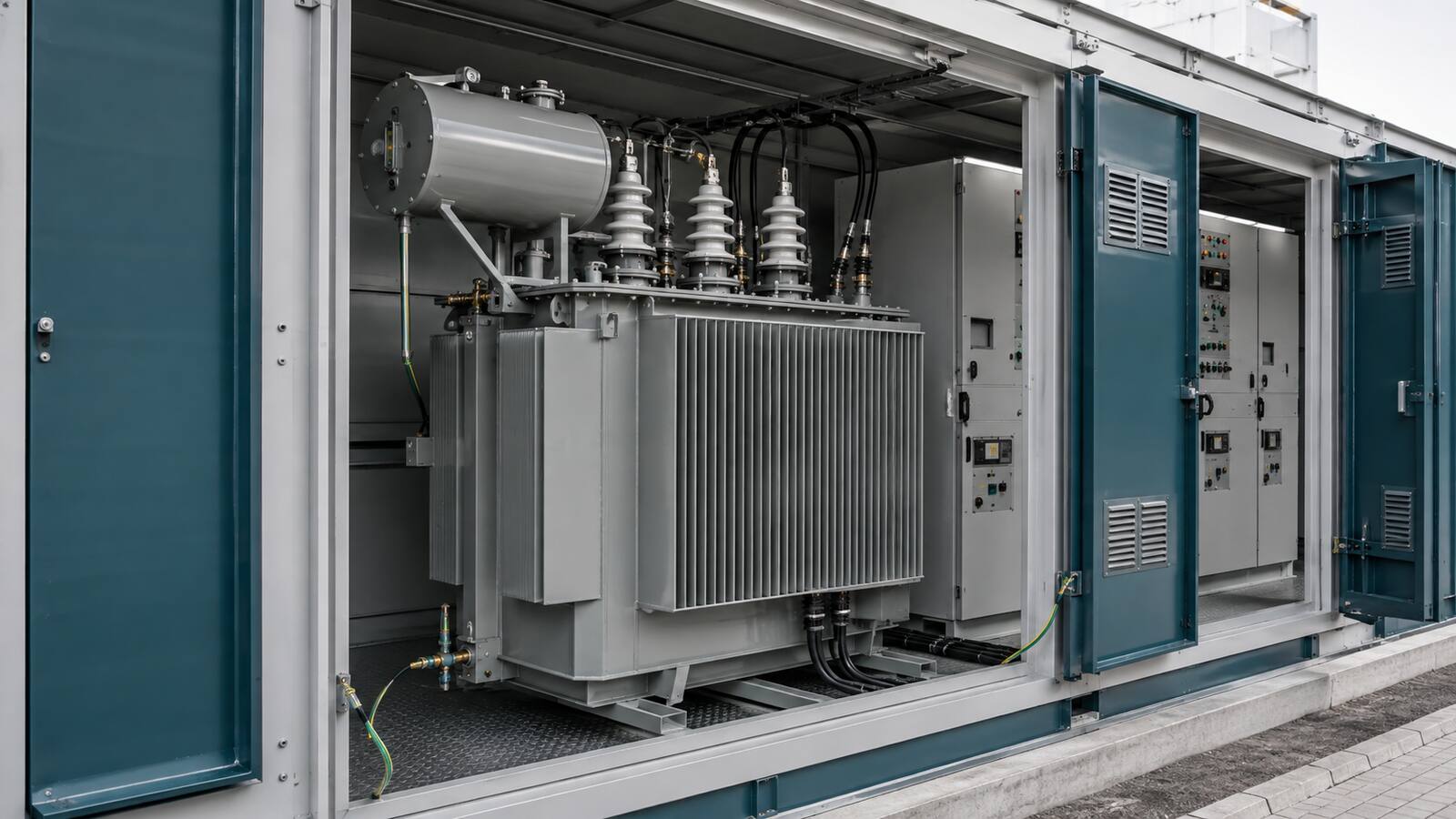

Промышленные электрические нагрузки и пусковые токи оборудования

Когда выбирают трансформатор и КТП 630 кВА

Номинал 630 кВА может применяться для складских и логистических объектов, небольших производственных площадок, коммунальной инфраструктуры, сельскохозяйственных комплексов, торговых зданий и отдельных очередей строительства. Определяющим является не назначение объекта само по себе, а его расчётная полная мощность.

Предположим, установленная активная мощность склада составляет 610 кВт. После учёта одновременности и режима работы получено 410 кВт, cos φ равен 0,9:

S = 410 / 0,9 = 456 кВА.

С учётом подтверждённого резерва 15%:

Sперсп = 456 × 1,15 = 524 кВА.

Коэффициент загрузки трансформатора 630 кВА составит:

Kз = 524 / 630 = 0,83.

Предварительно такой номинал можно рассматривать, однако дополнительно проверяются пусковые токи, сезонный максимум и возможность дальнейшего подключения потребителей. Для наружной установки может быть выбрана подстанция КТП-ТВ 630 кВА, а в качестве силового агрегата — масляный трансформатор ТМГ 630 кВА либо другое исполнение по проекту.

Когда требуется мощность 1000 кВА

Трансформаторы 1000 кВА часто рассматривают для производственных корпусов, логистических центров, крупных коммерческих объектов, инженерных сооружений и площадок с заметной долей электродвигательной нагрузки.

Пример: расчётная активная нагрузка составляет 690 кВт, cos φ — 0,9. Тогда:

S = 690 / 0,9 = 767 кВА.

При резерве 10%:

Sперсп = 767 × 1,10 = 844 кВА.

Для номинала 1000 кВА коэффициент загрузки равен 0,84. Такое решение может быть рациональным, если проверка пусковых режимов и перспективы развития не показывает необходимости перейти на следующий номинал. В каталоге доступны КТП-ТВ 1000 кВА и трансформатор ТМГ 1000/10(6)/0,4 кВ.

Если расчётная нагрузка приближается к 900–950 кВА, необходимо особенно внимательно проверить длительность максимума и ожидаемое развитие объекта. Выбор трансформатора 1000 кВА только потому, что расчётное число формально меньше номинала, может не обеспечить нужного эксплуатационного резерва.

Выбор мощности 1250 или 1600 кВА

Номиналы 1250 и 1600 кВА находятся рядом, но разница между ними существенно влияет на токи стороны 0,4 кВ, параметры шин, автоматических выключателей, кабельных линий, габариты и стоимость подстанции.

Рассмотрим производственный объект с установленной мощностью 1560 кВт. После применения обоснованных коэффициентов спроса расчётная активная нагрузка составила 930 кВт. При cos φ = 0,9:

S = 930 / 0,9 = 1033 кВА.

С учётом резерва 12%:

Sперсп = 1033 × 1,12 = 1157 кВА.

Для трансформатора 1250 кВА коэффициент загрузки будет около 0,93, а для 1600 кВА — около 0,72. Первый вариант лучше использует номинальную мощность, но оставляет меньше пространства для роста и требует строгой проверки продолжительного максимума. Второй предоставляет больший резерв, однако увеличивает стоимость оборудования и параметры распределительной части.

Если подтверждено подключение дополнительной линии мощностью 180–220 кВт, переход к 1600 кВА может быть обоснован. Если расширение не утверждено, а высокий максимум возникает кратковременно, проектировщик может рассмотреть 1250 кВА и отдельно проверить тепловой режим.

Для таких объектов УЗЭУ выпускает подстанции КТП-ТВ 1250–1600 кВА. Возможна комплектация масляным трансформатором ТМГ 1600 кВА или сухим трансформатором соответствующей мощности в зависимости от размещения и требований проекта.

Когда рассматривают трансформатор и КТП 2500 кВА

Мощность 2500 кВА востребована на крупных промышленных объектах, горнодобывающих и металлургических предприятиях, в больших логистических комплексах, инженерной инфраструктуре и на площадках с высокой концентрацией нагрузки.

Пример: расчётная активная мощность объекта равна 1840 кВт, прогнозируемый cos φ после компенсации — 0,92:

S = 1840 / 0,92 = 2000 кВА.

При обоснованном резерве 15%:

Sперсп = 2000 × 1,15 = 2300 кВА.

Для трансформатора 2500 кВА коэффициент загрузки составит 0,92. Такое решение требует проверки продолжительности максимума, температурных условий и перспектив дальнейшего роста. Если нагрузка относится к ответственным потребителям либо невозможно допустить отключение всего объекта при обслуживании одного агрегата, вместо одной КТП 2500 кВА может рассматриваться двухтрансформаторная схема.

На сайте представлены подстанция КТП-ТВ 2500 кВА и масляный трансформатор ТМГ 2500/10(6)/0,4 кВ. Конкретная схема ввода, распределения и защиты определяется опросным листом и проектной документацией.

Один или два трансформатора: как количество влияет на расчёт мощности

Выбор между однотрансформаторной КТП и 2КТП нельзя делать только по общей мощности. Два трансформатора устанавливают прежде всего для повышения надёжности, разделения секций, гибкого управления нагрузкой и обеспечения ремонтных либо послеаварийных режимов.

Однотрансформаторная КТП

Преимущества решения:

более простая электрическая схема;
меньшая стоимость оборудования и монтажа;
компактность;
меньшее количество аппаратов, требующих обслуживания;
отсутствие потерь холостого хода второго трансформатора.

Ограничение состоит в том, что вывод единственного трансформатора в ремонт или его аварийное отключение прекращает питание всех подключённых к нему потребителей, если не предусмотрен внешний резерв.

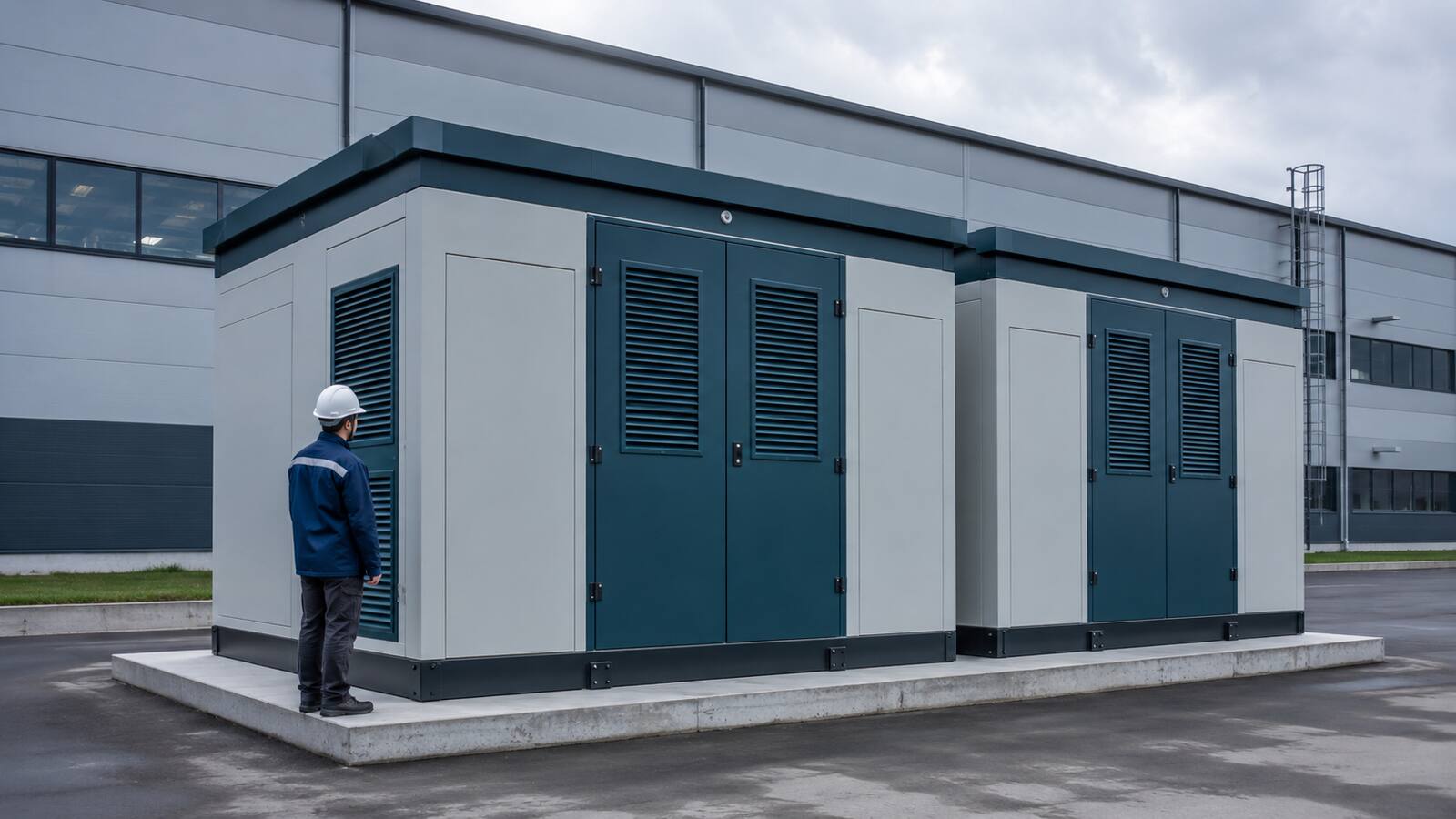

Двухтрансформаторная КТП для резервирования электроснабжения предприятия

Двухтрансформаторная КТП

В двухтрансформаторной подстанции нагрузка в нормальном режиме распределяется между двумя агрегатами. Секции РУНН могут работать раздельно, а секционный аппарат используется для резервирования в предусмотренных проектом режимах.

При выборе мощности каждого трансформатора проверяют как минимум два состояния:

Нормальный режим: оба трансформатора работают, нагрузка распределена по секциям.
Послеаварийный или ремонтный режим: один трансформатор отключён, а второй принимает заранее определённую часть нагрузки.

Не всегда требуется сохранять 100% нагрузки. Неответственные потребители могут автоматически или вручную отключаться, чтобы оставшийся трансформатор питал только технологически важные системы. Перечень таких нагрузок формируется при проектировании.

Например, расчётная полная мощность объекта составляет 1800 кВА, а мощность нагрузки, которую необходимо сохранить после отключения одного трансформатора, — 1050 кВА. В нормальном режиме два трансформатора по 1250 кВА будут загружены в среднем на 72%:

Kз = 1800 / (2 × 1250) = 0,72.

В послеаварийном режиме оставшийся агрегат должен обеспечить 1050 кВА, то есть около 84% номинала. Такой вариант может рассматриваться, если подтверждены схема секционирования, перечень отключаемых нагрузок и допустимый тепловой режим. Если же в аварийном режиме необходимо сохранять значительно большую мощность, могут потребоваться два трансформатора по 1600 кВА или другое решение.

Как выбрать тип трансформатора: масляный или сухой

После определения мощности выбирают конструктивное исполнение силового трансформатора. Номинал в кВА не отвечает на вопрос, где и в каких условиях будет работать оборудование.

Масляные трансформаторы

Масляные силовые трансформаторы широко применяются в наружных КТП и на промышленных объектах. Трансформаторное масло выполняет функции изоляции и отвода тепла. В зависимости от конструкции используются исполнения ТМ, ТМГ, ТМЗ и другие.

При выборе учитывают:

наружную или внутреннюю установку;
требования к маслоприёмным устройствам;
температурный диапазон;
обслуживание и контроль состояния;
класс напряжения;
способ подключения выводов;
требования к пожарной и экологической безопасности.

Сухие трансформаторы

Сухие трансформаторы ТСЗ и ТСЛ применяют преимущественно внутри зданий и сооружений, где важны отсутствие трансформаторного масла, требования к пожарной безопасности и удобство размещения рядом с центром нагрузки.

Для них особенно важны:

вентиляция помещения;
температура и влажность;
степень защиты кожуха;
уровень запылённости;
допустимый уровень шума;
система температурного контроля;
необходимость принудительного охлаждения.

Сравнивать сухой и масляный трансформаторы только по цене неправильно. Нужно учитывать стоимость помещения или корпуса КТП, вентиляции, противопожарных решений, обслуживания, потерь электроэнергии и всего жизненного цикла оборудования.

Как компенсация реактивной мощности влияет на выбор

Повышение коэффициента мощности уменьшает полную мощность и ток при неизменной активной нагрузке. Это может снизить загрузку трансформатора и элементов распределительной сети.

Рассмотрим объект с активной нагрузкой 800 кВт:

Коэффициент мощности	Полная мощность
0,75	1067 кВА
0,80	1000 кВА
0,90	889 кВА
0,95	842 кВА

Разница значительна: при cos φ = 0,75 трансформатора 1000 кВА формально недостаточно, а при cos φ = 0,95 его загрузка составит около 84%.

Однако компенсация должна рассчитываться совместно с режимами нагрузки. Слишком большая нерегулируемая ёмкость может привести к перекомпенсации при малой нагрузке. На объектах с выраженными гармониками требуется проверить совместимость конденсаторных установок с преобразовательной техникой и при необходимости предусмотреть фильтры или реакторы.

Нагрузки, требующие отдельной проверки

Крупные электродвигатели

Пуск двигателя может вызвать кратковременное снижение напряжения. При расчёте учитывают его мощность, способ запуска, момент сопротивления механизма, частоту пусков и уже работающую нагрузку. Применение преобразователя частоты или устройства плавного пуска часто уменьшает пусковой ток, но добавляет требования по электромагнитной совместимости и гармоникам.

Сварочные установки

Сварочная нагрузка имеет повторно-кратковременный и резко переменный характер. Простое сложение паспортных мощностей даёт некорректный результат. Необходимо учитывать продолжительность включения, количество одновременно работающих постов и влияние колебаний напряжения.

Частотные преобразователи, ИБП и серверное оборудование

Нелинейные потребители создают высшие гармоники тока. Они увеличивают нагрев обмоток, нейтральных проводников и элементов распределительной системы. В таких случаях одной проверки полной мощности недостаточно: анализируют гармонический состав, схему выпрямителей, фильтрацию и допустимую нагрузку конкретного трансформатора.

Зарядные станции

Для зарядной инфраструктуры важны одновременно высокая установленная мощность и алгоритмы управления. Динамическое распределение мощности может существенно снизить совмещённый максимум, но только если оно действительно предусмотрено системой управления и подтверждено технической документацией.

Электрическое отопление

Отопительная нагрузка может длительно работать в период минимальной наружной температуры. Её нельзя оценивать по среднегодовому потреблению. При подборе учитывают расчётный зимний максимум, ступенчатое управление и одновременность с другими сезонными нагрузками.

Как климат и место установки влияют на мощность КТП

Номинальная мощность трансформатора неразрывно связана с условиями охлаждения. Температура окружающей среды, высота установки, вентиляция, запылённость и размещение оборудования влияют на допустимый тепловой режим.

Для наружной КТП в районах Урала, Сибири и Севера дополнительно рассматривают:

климатическое исполнение;
минимальную и максимальную температуру;
обогрев отсеков и приводов;
предотвращение образования конденсата;
утепление корпуса;
снеговую и ветровую нагрузку;
доступ для обслуживания зимой;
работу аппаратуры при низких температурах.

Для внутренней установки проверяют воздухообмен и отвод тепла. Если вентиляция помещения недостаточна, фактический температурный режим может ограничить нагрузку даже при правильно выбранном номинале трансформатора.

Выбор напряжения и схемы КТП

Помимо мощности в опросном листе указывают номинальные напряжения на стороне ВН и НН. Для распределительных сетей широко применяется исполнение 10(6)/0,4 кВ, но конкретное значение определяется точкой подключения и техническими условиями.

Также необходимо выбрать:

тупиковую или проходную схему;
кабельный или воздушный ввод;
кабельный или воздушный вывод;
количество отходящих линий 0,4 кВ;
номиналы вводных и секционных аппаратов;
систему учёта;
устройства релейной защиты и автоматики;
наличие АВР;
способ компенсации реактивной мощности;
требования к телемеханике и диспетчеризации;
тип корпуса и степень защиты.

Поэтому одинаковая мощность, например 1000 кВА, не означает одинаковую стоимость и одинаковые размеры двух подстанций. Комплектация зависит от электрической схемы и требований конкретного объекта.

Основные ошибки при подборе мощности

Сложение всех паспортных мощностей без коэффициентов

Такой подход часто завышает результат, поскольку предполагает одновременную работу всего оборудования на номинале. Но и произвольное уменьшение суммы недопустимо: коэффициенты должны иметь обоснование.

Сравнение кВт и кВА без учёта cos φ

Трансформатор 1000 кВА не равен нагрузке 1000 кВт. При cos φ = 0,8 активная мощность, соответствующая полной мощности 1000 кВА, составляет 800 кВт, если не учитывать другие ограничения и резерв.

Универсальный запас 20–30% без анализа

Фиксированный процент не учитывает график нагрузки, планы развития и экономику. Иногда 10% достаточно, иногда требуется возможность двукратного расширения, а иногда выгоднее предусмотреть два этапа строительства.

Игнорирование крупнейшего двигателя

Средняя мощность объекта может быть небольшой, но запуск мощного двигателя способен вызвать недопустимую просадку напряжения. Проверка пуска обязательна для насосных, компрессорных и производственных установок.

Использование перегрузки как штатного режима

Допустимая кратковременная перегрузка не превращает трансформатор 1000 кВА в постоянный источник 1200 кВА. Продолжительная работа выше номинала ускоряет тепловое старение изоляции и должна рассматриваться только в рамках допуска конкретного оборудования.

Отсутствие проверки аварийного режима 2КТП

Суммарная мощность двух трансформаторов сама по себе ничего не говорит о надёжности. Нужно определить, какую нагрузку примет оставшийся агрегат и какие линии отключатся при аварии.

Завышение мощности без оценки потерь

Слишком большой трансформатор длительно работает с низкой загрузкой. При этом сохраняются потери холостого хода, а капитальные затраты возрастают. Экономически правильный вариант выбирают сравнением нескольких решений за расчётный период эксплуатации.

Выбор корпуса и комплектации после покупки трансформатора

Силовой трансформатор, РУВН, РУНН, шины, вводы, аппараты защиты и корпус КТП образуют единую систему. Их параметры необходимо согласовывать до заказа, а не подбирать независимо друг от друга.

Какие данные передать производителю для расчёта КТП

Чтобы получить технически корректное предложение, желательно подготовить:

технические условия на подключение;
однолинейную схему или проект электроснабжения;
расчётную активную и полную мощность;
установленную мощность основных групп потребителей;
коэффициент мощности;
категорию надёжности электроприёмников;
напряжение ВН и НН;
количество и мощность трансформаторов;
тип силового трансформатора;
схему ввода и вывода;
количество и номиналы отходящих линий;
требования к АВР, учёту, РЗиА и телемеханике;
климатическое исполнение и место установки;
ограничения по габаритам и транспортировке;
планы увеличения нагрузки.

Если часть параметров ещё не определена, исходные данные можно систематизировать с помощью опросных листов УЗЭУ. Специалисты завода смогут уточнить комплектацию, но расчёт электрических нагрузок и проектные решения должны быть подтверждены проектной организацией.

Краткий чек-лист перед выбором номинала

Перед заказом трансформатора или КТП проверьте:

расчёт выполнен по совмещённому максимуму, а не только по установленной мощности;
активная мощность переведена в полную с учётом cos φ;
учтены пусковые токи и резко переменные нагрузки;
определена категория надёжности;
проверен нормальный и послеаварийный режим;
резерв связан с реальным планом развития;
выбраны напряжения 10(6)/0,4 кВ или другие значения по техническим условиям;
согласован тип трансформатора — масляный или сухой;
климатическое исполнение соответствует месту установки;
аппараты РУВН и РУНН рассчитаны по рабочим токам и токам короткого замыкания;
предусмотрены учёт, защита, автоматика и компенсация реактивной мощности;
заполнен опросный лист на изготовление оборудования.

Правильный подбор мощности трансформатора начинается не с выбора модели в каталоге, а с анализа реальной нагрузки объекта. Сначала определяют состав электроприёмников и совмещённый максимум активной мощности, затем учитывают коэффициент мощности, пусковые режимы, резерв развития и требования к надёжности. После этого расчётное значение сопоставляют со стандартным номиналом и проверяют коэффициент загрузки в нормальном и аварийном режимах.

Для объектов средней и большой мощности наиболее часто сравнивают решения на 630, 1000, 1250, 1600 и 2500 кВА. Однако одинаковая расчётная нагрузка может привести к разным решениям: одной КТП, двухтрансформаторной подстанции, масляному или сухому трансформатору. Итог зависит от категории потребителей, графика работы, места установки и перспектив развития.

Уральский Завод Энергетических Установок производит комплектные трансформаторные подстанции и силовые трансформаторы для сетей напряжением до 35 кВ. Для подготовки предложения передайте технические условия, однолинейную схему, расчётную мощность и требования к комплектации. Это позволит подобрать оборудование под конкретный объект, а не использовать усреднённое решение.

Часто задаваемые вопросы

Можно ли выбрать трансформатор по сумме мощности оборудования в кВт?

Нет, одной суммы паспортных значений недостаточно. Необходимо определить расчётный совмещённый максимум, учесть коэффициенты использования и одновременности, а затем перевести активную мощность в полную с учётом cos φ.

Почему мощность трансформатора измеряется в кВА?

Обмотки трансформатора нагружаются током, который зависит и от активной, и от реактивной составляющей. Поэтому номинал указывают в единицах полной мощности — киловольт-амперах.

Какой запас мощности нужно предусмотреть?

Универсального процента нет. Запас зависит от точности исходных данных, характера нагрузки и подтверждённых планов развития. Для предварительной оценки иногда используют 10–20%, но окончательное значение должно быть обосновано проектом.

Что выбрать при расчётной нагрузке около 600 кВА: 630 или 1000 кВА?

Если 600 кВА — продолжительный расчётный максимум, трансформатор 630 кВА будет загружен примерно на 95%, практически без резерва. Необходимо проверить график нагрузки, пуски, температуру и развитие объекта. Во многих случаях рассматривают 1000 кВА, но окончательный выбор выполняется технико-экономическим расчётом.

Когда вместо одной КТП нужна 2КТП?

Двухтрансформаторное решение рассматривают при повышенных требованиях к надёжности, необходимости секционирования, большой мощности или невозможности остановить весь объект на время ремонта одного трансформатора. Требуемая схема определяется категорией электроприёмников и проектом.

Можно ли постоянно эксплуатировать трансформатор с перегрузкой?

Нет. Допустимые перегрузки ограничены по величине и времени и зависят от температуры, предшествующей нагрузки, охлаждения и конструкции трансформатора. Они не должны использоваться как замена правильно выбранному номиналу.

Влияет ли компенсация реактивной мощности на необходимый номинал?

Да. Повышение cos φ уменьшает полную мощность и ток при той же активной нагрузке. Но параметры компенсации должны быть подтверждены расчётом, а её работа — согласована с режимом объекта и наличием нелинейных нагрузок.

Как выбрать между масляным и сухим трансформатором?

Масляные модели широко применяются в наружных КТП и на промышленных площадках. Сухие трансформаторы часто выбирают для установки внутри зданий при повышенных требованиях к пожарной безопасности. Нужно сравнивать не только стоимость трансформатора, но и условия размещения, вентиляцию, обслуживание и требования проекта.

Что означает напряжение 10(6)/0,4 кВ?

Обозначение показывает класс напряжения первичной стороны 10 или 6 кВ и номинальное напряжение вторичной стороны 0,4 кВ. Конкретное исполнение выбирается по техническим условиям подключения.

Какие документы нужны, чтобы заказать КТП?

Желательно предоставить технические условия, однолинейную схему, расчёт нагрузки и заполненный опросный лист. Также указывают напряжение, мощность и количество трансформаторов, тип вводов, число отходящих линий, климатическое исполнение, требования к защите, автоматике и учёту.
