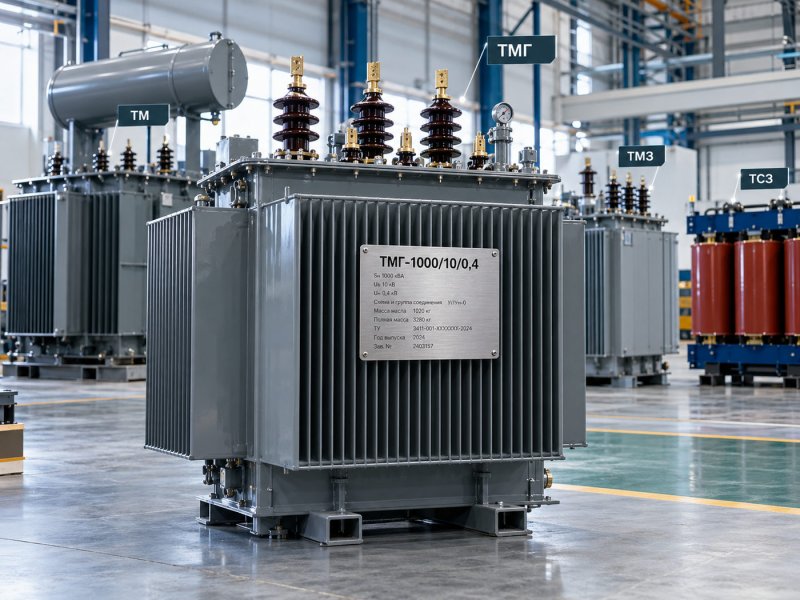

Маркировка силовых трансформаторов: расшифровка ТМ, ТМГ, ТМЗ, ТМЖ, ТСЗ и ТСЛ

Коротко

Маркировка силового трансформатора показывает тип охлаждения, конструктивное исполнение и отдельные эксплуатационные свойства: герметичность, защиту масла или пожаробезопасную изоляцию. Для предварительного выбора сопоставляют обозначение с местом установки, требованиями к обслуживанию и условиями пожарной безопасности, а окончательное решение проверяют проектом

Как читать маркировку силового трансформатора

Маркировка показывает конструкцию трансформатора, способ изоляции и охлаждения, исполнение бака, номинальную мощность и класс напряжения. Расшифровку начинают с буквенной части, затем проверяют цифры после нее по паспорту и опросному листу

Определите базовый тип по первым буквам

Буква Т означает трехфазный трансформатор. Сочетание ТМ обозначает масляный силовой трансформатор с естественным масляным охлаждением. Для однофазных агрегатов применяют иные обозначения, поэтому марку следует сопоставлять со схемой электроснабжения объекта

Расшифруйте исполнение масляного трансформатора

ТМ - базовое исполнение с расширителем. ТМГ - герметичное исполнение без расширителя, масло не контактирует с атмосферным воздухом. ТМЗ - исполнение с защитой масла азотной подушкой. ТМЖ - исполнение для железнодорожной инфраструктуры, параметры и комплектность уточняют по техническому заданию

Отделите сухие трансформаторы от масляных

ТСЗ - сухой защищенный трансформатор, применяемый при размещении внутри зданий и в условиях, где ограничено использование масляного оборудования. ТСЛ - сухой трансформатор с литой изоляцией обмоток. Для выбора сухого исполнения проверяют класс изоляции, климатическое исполнение, степень IP и требования к вентиляции помещения

Проверьте цифры после буквенного обозначения

После типа обычно указывают номинальную мощность в кВА и класс напряжения обмотки высокого напряжения в кВ. Например, ТМГ-1000/10 означает герметичный масляный трансформатор мощностью 1000 кВА с обмоткой ВН 10 кВ. Напряжение НН, схему и группу соединения обмоток, потери, напряжение короткого замыкания и климатическое исполнение подтверждают паспортом изделия

Сопоставьте марку с условиями объекта

Для наружной КТП часто рассматривают масляные трансформаторы ТМГ. При специальных требованиях к защите масла применяют трансформаторы ТМЗ, а для внутренней установки с ограничениями по пожарной нагрузке рассматривают сухие трансформаторы. Окончательный выбор проверяют проектом с учетом расчетной нагрузки, категории надежности и условий размещения

Расшифровка обозначений ТМ, ТМГ, ТМЗ, ТМЖ, ТСЗ и ТСЛ

Буквенное обозначение в марке силового трансформатора указывает на конструкцию, вид охлаждения, исполнение бака и отдельные эксплуатационные свойства. Его читают вместе с номинальной мощностью, классом напряжения и климатическим исполнением. Например, запись ТМГ-1000/10 означает масляный герметичный трансформатор мощностью 1000 кВА на напряжение 10 кВ

Для комплектования трансформаторной подстанции недостаточно выбрать только мощность. Марка определяет требования к размещению, обслуживанию, пожарной безопасности и составу проектных решений. Окончательный выбор проверяют по нагрузке, схеме электроснабжения, условиям площадки и требованиям проекта

ТМ - трехфазный масляный трансформатор с естественным масляным охлаждением, базовое исполнение с расширителем
ТМГ - трехфазный масляный герметичный трансформатор, бак заполнен маслом без контакта с атмосферным воздухом
ТМЗ - трехфазный масляный трансформатор с защитой масла, как правило с азотной подушкой или иной системой, ограничивающей увлажнение и окисление масла
ТМЖ - трехфазный масляный трансформатор для железнодорожных объектов, исполнение учитывает условия эксплуатации инфраструктуры железнодорожного транспорта
ТСЗ - трехфазный сухой трансформатор с защищенным исполнением, обмотки имеют защиту от внешних воздействий
ТСЛ - трехфазный сухой трансформатор с литой изоляцией обмоток, применяют при повышенных требованиях к пожарной безопасности и размещению внутри зданий

Что означает маркировка мощности и запись 1000/10/0,4

Число перед напряжениями в обозначении трансформатора указывает номинальную полную мощность в кВа. Запись 1000/10/0,4 читают как трансформатор мощностью 1000 кВа с высшим напряжением 10 кВ и низшим напряжением 0,4 кВ. Это типовой вариант для приема электроэнергии по сети 6 или 10 кВ и питания распределительной сети 0,4 кВ на промышленном или коммерческом объекте

Напряжения 10 и 0,4 кВ относятся к междуфазным номинальным напряжениям. Мощность 1000 кВа не равна автоматически 1000 кВт: активная нагрузка зависит от коэффициента мощности. При cos φ = 0,8 трансформатор 1000 кВа может передавать ориентировочно 800 кВт активной мощности. Для комплектации трансформаторной подстанции мощность выбирают по расчетной полной нагрузке с учетом перспективы развития, пусковых токов двигателей и допустимого режима перегрузки

1000 - номинальная мощность трансформатора, кВа
10 - номинальное высшее напряжение обмотки ВН, кВ
0,4 - номинальное низшее напряжение обмотки НН, кВ
6/0,4 или 10/0,4 - распространенные сочетания напряжений для распределительных сетей

Как связать мощность, ток и напряжение трансформатора

Номинальную мощность трансформатора используют для предварительной проверки тока на стороне высокого и низкого напряжения. Расчет подходит для трехфазной сети и не заменяет проверку кабелей, аппаратов защиты и токов короткого замыкания в проекте

S = √3 × U × I / 1000<br>I = S × 1000 / (√3 × U)

S - полная номинальная мощность трансформатора, кВА
U - линейное напряжение сети, В
I - линейный ток, А
√3 - коэффициент для трехфазной сети

Для трансформатора ТМГ-1000/10 мощностью 1000 кВА ток на стороне 10 кВ составит: I = 1000 × 1000 / (1,732 × 10000) = 57,7 А. На стороне 0,4 кВ: I = 1000 × 1000 / (1,732 × 400) = 1443 А. Полученные значения применяют для предварительного выбора ячеек, вводных автоматов и шин, а окончательные номиналы уточняют по проекту

!Важно

Марка трансформатора не заменяет проверку паспортных данных. Обозначения ТМЗ, ТМЖ, ТСЗ и ТСЛ могут дополняться индексами изготовителя, поэтому схему и группу соединения обмоток, напряжение НН, потери, напряжение короткого замыкания, степень защиты, климатическое исполнение и допустимое место установки подтверждают проектом и технической документацией

Связанное оборудование

Силовые масляные трансформаторы типа ТМГ →Для наружных КТП и промышленных площадок с сетью 6 или 10 кВ, когда требуется герметичное масляное исполнение без расширителя Силовые масляные трансформаторы типа ТМЗ →Для объектов, где техническим заданием предусмотрена защита масла от увлажнения и окисления Силовые масляные трансформаторы типа ТМЖ →Для объектов железнодорожной инфраструктуры с параметрами и комплектностью по проектному заданию Силовые сухие трансформаторы →Для внутренней установки при ограничениях по пожарной нагрузке, с проверкой IP, вентиляции и условий размещения Трансформаторы масляные →Для подбора трансформатора ТМ, ТМГ, ТМЗ или ТМЖ по мощности, напряжению, схеме соединения и климатическому исполнению

Вывод

Маркировка ТМ, ТМГ, ТМЗ, ТМЖ, ТСЗ и ТСЛ помогает предварительно определить конструкцию трансформатора и условия его применения, но не заменяет проектный выбор. Для наружной подстанции с типовыми требованиями часто рассматривают масляные исполнения, включая трансформаторы ТМГ, а для размещения внутри здания при повышенных требованиях пожарной безопасности - сухие трансформаторы. Номинальную мощность, напряжение ВН и НН, схему соединения обмоток, потери, климатическое исполнение, степень защиты и допустимый режим работы проверяют по расчету нагрузок, категории электроснабжения и условиям площадки

Материал подготовлен специалистами УЗЭУ.
Дата публикации: 02.10.2026.
