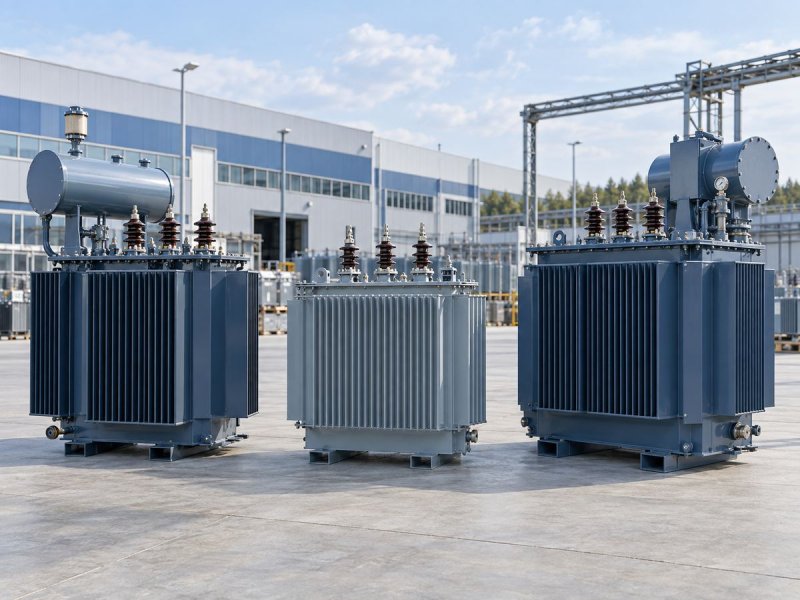

Трансформаторы ТМ, ТМГ и ТМЗ: отличия и выбор исполнения

ТМ, ТМГ и ТМЗ относятся к силовым трёхфазным масляным трансформаторам. Они решают одну базовую задачу — преобразуют электроэнергию между уровнями напряжения и применяются в распределительных сетях, в том числе в комплектных трансформаторных подстанциях. Однако одинаковое назначение не означает одинаковую конструкцию. Главные различия связаны с тем, как бак компенсирует температурное изменение объёма масла, контактирует ли масло с атмосферой и каким способом внутреннее пространство защищено от влаги и окисления.

Для сетей 6–10/0,4 кВ чаще всего сравнивают классический трансформатор ТМ с расширителем, герметичный ТМГ без расширителя и ТМЗ с азотной защитой масла. Выбор серии влияет на компоновку подстанции, объём периодического контроля, требования к обслуживанию и перечень приборов. Поэтому обозначение нельзя выбирать только по цене или привычке эксплуатации.

Короткий ответ: чем отличаются ТМ, ТМГ и ТМЗ

ТМ — масляный трансформатор с расширителем. Изменение объёма масла компенсируется в отдельном баке, а сообщение газового пространства с атмосферой происходит через воздухоосушитель.

ТМГ — герметичный масляный трансформатор без расширителя. Бак заполнен маслом и отделён от атмосферы; температурное изменение объёма воспринимают гофрированные стенки или другая предусмотренная конструкцией система компенсации.

ТМЗ — масляный трансформатор, в котором масло защищено азотной подушкой. Газовая среда снижает непосредственный контакт масла с атмосферным воздухом; конкретный состав арматуры и схема контроля определяются исполнением изготовителя и проектом.

Сравнение основных признаков

Критерий	ТМ	ТМГ	ТМЗ
Исполнение бака	С расширителем	Герметичное, обычно без расширителя	С защитной азотной подушкой
Контакт с атмосферой	Через систему дыхания и воздухоосушитель	В штатном режиме отсутствует	Масло отделено защитной газовой средой
Компенсация объёма масла	В расширителе	Деформацией гофростенок или иной системой	Газовой подушкой и предусмотренными ёмкостями
Контроль	Уровень масла, состояние осушителя, герметичность	Давление/вакуум и герметичность по приборам исполнения	Давление газа, уровень масла, герметичность
Типовая причина выбора	Знакомая обслуживающему персоналу конструкция	Компактность и уменьшение контакта масла с воздухом	Защита масла газовой средой для заданных условий

Таблица показывает принципиальные различия, но не заменяет паспорт конкретного изделия. Комплект приборов, диапазон мощностей, габариты, масса масла, допустимые температуры и требования к монтажу зависят от технического задания и конструкторской документации.

Что означает маркировка

Расшифровка ТМ

В типовом обозначении буква «Т» указывает на трёхфазный трансформатор, а «М» — на естественное масляное охлаждение. Например, в записи ТМ-1000/10/0,4 число 1000 означает номинальную мощность в кВА, 10 — класс напряжения стороны ВН в кВ, 0,4 — номинальное напряжение стороны НН.

Расшифровка ТМГ

Дополнительная буква «Г» означает герметичное исполнение. Запись ТМГ-630/10/0,4 описывает трёхфазный масляный герметичный трансформатор мощностью 630 кВА для соответствующих классов напряжения. В полном обозначении также могут присутствовать климатическое исполнение, категория размещения, схема и группа соединения обмоток, диапазон регулирования и дополнительные индексы.

Расшифровка ТМЗ

Буква «З» указывает на защиту масла азотной подушкой. Обозначение ТМЗ-1600/10/0,4 читается как трёхфазный масляный трансформатор с азотной защитой номинальной мощностью 1600 кВА. Окончательный состав обозначения необходимо сверять с паспортом и опросным листом.

Почему нельзя заказывать только по сокращённому названию

Два трансформатора одной серии и мощности могут различаться напряжением ответвлений, схемой соединения, потерями, током холостого хода, напряжением короткого замыкания, вводами, климатическим исполнением и набором защит. Корректная заявка должна содержать не только «ТМГ 1000», но и электрические, климатические и компоновочные параметры.

Как работает масляный трансформатор

Активная часть включает магнитопровод и обмотки высокого и низкого напряжения. Переменный ток в первичной обмотке создаёт магнитный поток, который индуцирует напряжение во вторичной обмотке. Коэффициент преобразования определяется отношением числа витков, а передаваемая мощность ограничивается тепловыми, электродинамическими и изоляционными характеристиками конструкции.

Трансформаторное масло выполняет две важные функции. Оно участвует в изоляции токоведущих частей и отводит тепло от активной части к стенкам бака и радиаторам. При нагреве объём масла увеличивается, при охлаждении уменьшается. Именно способ безопасной компенсации этого изменения и является ключевой конструктивной границей между сериями.

Трансформатор ТМ: конструкция с расширителем

В трансформаторе ТМ над основным баком располагается расширитель. Он принимает дополнительный объём нагретого масла и возвращает его при снижении температуры. Уровень масла контролируют по указателю, а воздух, поступающий при «дыхании» трансформатора, проходит через воздухоосушитель.

Преимущества ТМ

знакомая эксплуатационному персоналу конструкция;
наглядный контроль уровня масла в расширителе;
ремонтопригодность и распространённость комплектующих;
возможность применения в проектах, где предусмотрен регламент обслуживания такой серии.

Что требуется контролировать

Необходимо следить за уровнем масла, отсутствием течей, состоянием уплотнений и воздухоосушителя. Состояние индикаторного силикагеля позволяет судить о насыщении влагой. Периодичность операций определяют паспорт, инструкции эксплуатирующей организации и действующие нормы.

Роль воздухоосушителя

Воздухоосушитель снижает поступление влаги вместе с воздухом, которым «дышит» расширитель. Он не делает бак герметичным и не отменяет осмотры. Необслуженный осушитель уменьшает эффективность защиты масла от увлажнения.

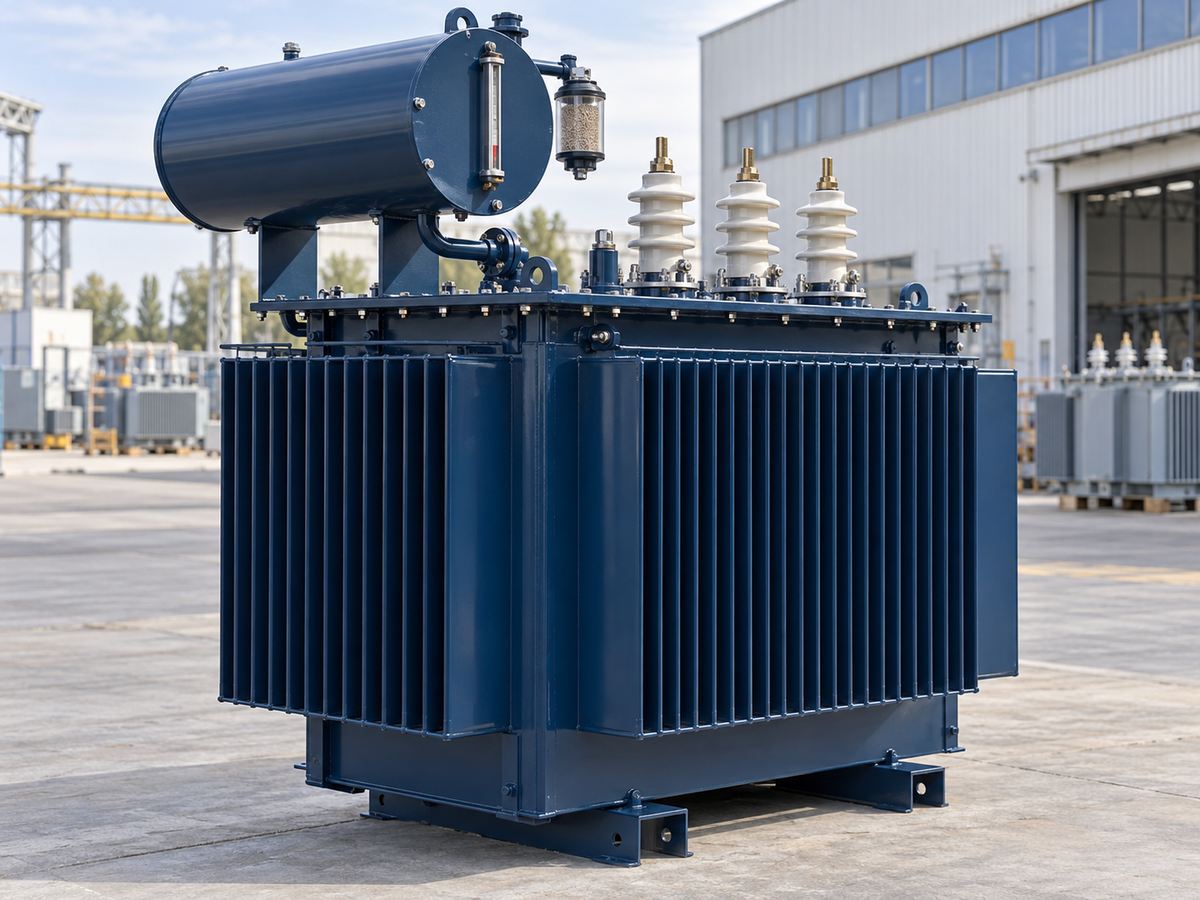

Трансформатор ТМ: расширитель компенсирует температурное изменение объёма масла.

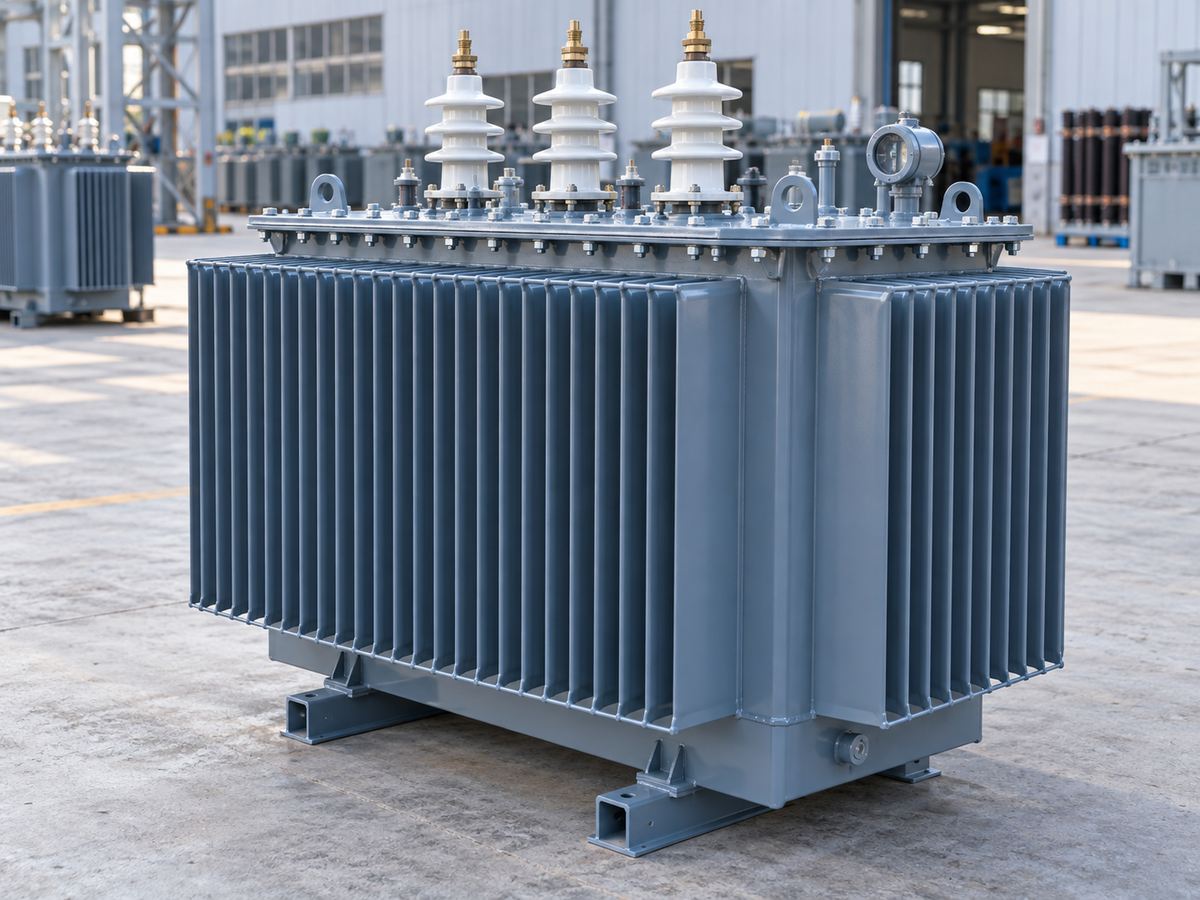

Трансформатор ТМГ: герметичное исполнение

У ТМГ нет классического расширителя и штатного сообщения внутреннего объёма с атмосферой. Герметичный бак заполняется подготовленным маслом, а изменение его объёма воспринимают эластичные элементы конструкции — чаще всего гофрированные стенки. Это делает трансформатор компактнее по высоте и уменьшает влияние атмосферной влаги и кислорода на масло.

Преимущества ТМГ

отсутствие расширительного бака;
уменьшение контакта масла с атмосферой;
компактная компоновка в отсеке КТП;
меньший объём операций, связанных с воздухоосушителем;
удобство применения в типовых распределительных подстанциях.

Что означает «необслуживаемый»

ТМГ нередко называют необслуживаемым, но это не означает отсутствие контроля. Требуются внешние осмотры, проверка вводов, контактных соединений, температуры, отсутствия течей, повреждений гофростенок и отклонений контрольных приборов. Любое вмешательство в герметичный объём должно выполняться по инструкции изготовителя.

Почему нельзя доливать масло как в открытый бак

Нарушение технологии заполнения способно оставить воздух и влагу внутри, изменить расчётное давление или повредить систему компенсации. После ремонта герметичность и параметры заполнения должны быть восстановлены технологически корректно.

ТМГ не имеет расширителя: изменение объёма масла воспринимает герметичный гофробак.

Трансформатор ТМЗ: защита масла азотом

В трансформаторе ТМЗ над поверхностью масла формируется защитная газовая среда. Азотная подушка уменьшает контакт масла с кислородом и влагой атмосферы. При изменении температуры меняются объём масла и давление газа, поэтому важны исправность арматуры, герметичность и контроль предусмотренных параметров.

Когда рассматривают ТМЗ

ТМЗ выбирают, если соответствующее исполнение заложено проектом, требуется защита масла газовой средой и эксплуатирующая организация располагает процедурами контроля азотной системы. Эта серия не является автоматической «улучшенной версией» ТМГ: у неё своя эксплуатационная логика и требования.

Особенности эксплуатации

Контролируют давление газа, уровень масла, состояние уплотнений и защитных устройств. После работ, затрагивающих внутренний объём, необходимо восстановить требуемую газовую среду. Конкретные значения давления и порядок операций берут только из паспорта конкретного трансформатора.

Почему важна подготовка персонала

Ошибки при работе с азотной системой могут свести на нет защитный эффект. До поставки полезно проверить, кто будет обслуживать оборудование, какие приборы и расходные материалы доступны и отражены ли операции в локальном регламенте.

ТМ или ТМГ: что лучше

Для большинства запросов правильнее спрашивать не «что лучше», а «какое исполнение соответствует проекту». ТМ удобен там, где персонал привык к расширительным трансформаторам и предусмотрен регулярный контроль осушителя и масла. ТМГ часто предпочтителен для компактных КТП и объектов, где важно уменьшить контакт масла с атмосферой и сократить связанные с расширителем операции.

При одинаковой номинальной мощности нельзя выбирать только по габаритам. Нужно сравнить потери, напряжение короткого замыкания, допустимые нагрузки, уровень шума, массу, присоединительные размеры, вводы, схему соединения и требования к защите.

ТМГ или ТМЗ: принцип выбора

Обе серии защищают масло от прямого атмосферного воздействия, но делают это по-разному. В ТМГ работает герметичный заполненный бак с компенсирующими элементами. В ТМЗ используется защитная газовая подушка. ТМГ обычно проще вписывается в стандартную компактную КТП; ТМЗ целесообразен, когда азотная защита обоснована проектом и обеспечено её обслуживание.

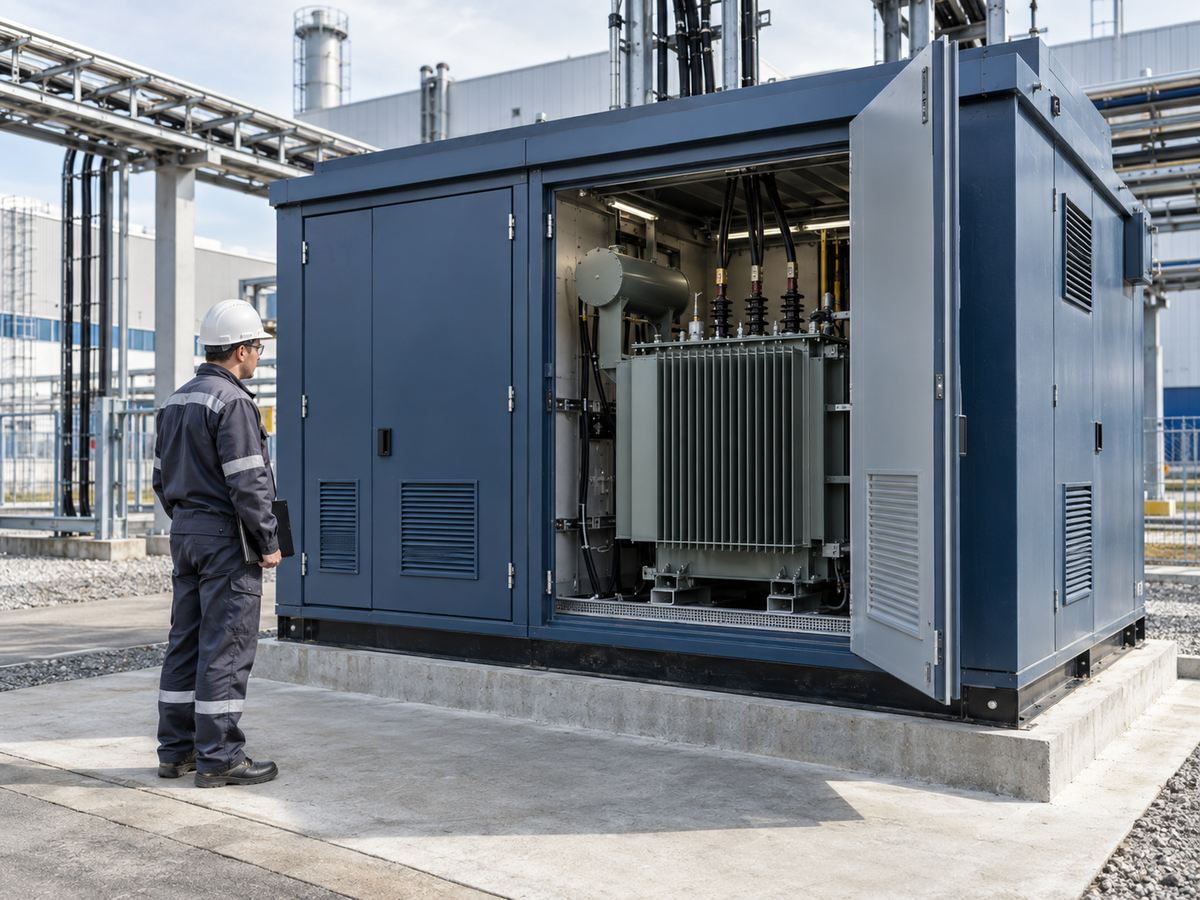

Выбор трансформатора для КТП

Масляный трансформатор является частью системы, а не изолированным изделием. Его размеры и вводы должны соответствовать трансформаторному отсеку, кабельным или шинным присоединениям, вентиляции и средствам локализации аварийных последствий. В каталоге УЗЭУ представлены масляные трансформаторы и комплектные трансформаторные подстанции, что позволяет согласовать силовую часть и корпус на этапе заказа.

Однотрансформаторная подстанция

Для потребителей, допускающих перерыв питания на время переключения или ремонта, может применяться одна КТП с одним трансформатором. Мощность выбирают по расчётной нагрузке, коэффициентам спроса, пусковым токам и перспективе роста. Подробный алгоритм рассмотрен в статье как подобрать мощность трансформатора и КТП.

Двухтрансформаторная подстанция

Если проектом требуется резервирование, применяют 2КТП с секционированным РУНН. Тогда проверяют не только нормальный режим, но и режим отключения одного трансформатора. Сравнение решений приведено в материале однотрансформаторная или двухтрансформаторная подстанция.

Тупиковая или проходная схема

Тип силового трансформатора не определяет схему присоединения КТП к сети 6–10 кВ. Тупиковое и проходное исполнение выбирают по структуре внешнего электроснабжения; особенности разобраны в статье тупиковая и проходная КТП.

При выборе трансформатора необходимо одновременно учитывать компоновку КТП и присоединения сторон ВН и НН.

Как выбрать мощность: 630, 1000, 1250, 1600 или 2500 кВА

Номинальная мощность должна покрывать расчётную полную нагрузку с учётом режима работы, коэффициента загрузки, температуры, гармоник и допустимых перегрузок. Завышение мощности увеличивает капитальные затраты и может ухудшить загрузку; занижение создаёт риск перегрева и ускоренного старения изоляции.

630 кВА

Распространённая мощность для локальных распределительных пунктов, небольших производственных площадок и отдельных очередей объектов. Выбор подтверждают расчётом токов ВН и НН и проверкой коммутационной аппаратуры.

1000 и 1250 кВА

Применяются при более высокой концентрации нагрузки. Возрастает значение сечения шин, токов короткого замыкания на стороне 0,4 кВ, вентиляции и теплового режима отсека.

1600 и 2500 кВА

Для крупных нагрузок особенно важно комплексно проверить РУНН, токовую стойкость, селективность защит, условия транспортирования и монтажа. Иногда рациональнее два трансформатора меньшей мощности, чем один крупный, но решение зависит от категории надёжности и графика нагрузки.

Электрические параметры, которые нужно сравнить

Потери холостого хода и короткого замыкания

Потери холостого хода возникают при включённом трансформаторе даже при отсутствии полезной нагрузки. Нагрузочные потери растут с током. Для оценки стоимости владения следует учитывать фактический график нагрузки, тариф и планируемый срок эксплуатации, а не сравнивать только закупочную цену.

Напряжение короткого замыкания

Этот параметр влияет на токи короткого замыкания и распределение нагрузки при параллельной работе. Для замены оборудования и для двухтрансформаторных схем необходимо проверять совместимость характеристик.

Схема и группа соединения

Схема соединения обмоток задаётся проектом. Она влияет на фазовые соотношения, нейтраль и возможность параллельной работы. Нельзя заменять трансформатор на изделие с другой группой без инженерной проверки.

Регулирование напряжения

Для распределительных трансформаторов обычно предусматриваются ответвления для переключения без возбуждения. Изменение положения ПБВ выполняют на отключённом трансформаторе в соответствии с инструкцией. Требуемый диапазон задают при заказе.

Условия размещения и климатическое исполнение

Необходимо определить, будет ли трансформатор работать на открытом воздухе, в помещении или внутри КТП; указать минимальную и максимальную температуру, высоту над уровнем моря, загрязнение, влажность и особые воздействия. Климатическое исполнение и категория размещения должны соответствовать реальной площадке.

Вентиляция и отвод тепла

Даже при естественном масляном охлаждении тепло должно отводиться от бака в окружающую среду. Недостаточная вентиляция отсека повышает температуру воздуха и снижает тепловой запас. Проёмы нельзя перекрывать складируемыми материалами или снегом.

Пожарная и экологическая безопасность

Проект должен учитывать объём масла, требования к маслоприёмным устройствам, противопожарные расстояния, ограждение и порядок ликвидации утечки. Если размещение предъявляет повышенные требования к пожарной безопасности внутри здания, следует также сравнить сухие трансформаторы с масляными по условиям проекта.

Обслуживание: практические различия

Для ТМ существенны состояние расширителя, маслоуказателя и воздухоосушителя. Для ТМГ — сохранность герметичного бака, гофростенок и контрольных приборов. Для ТМЗ — параметры азотной подушки и герметичность газовой системы. Во всех случаях проверяют вводы, контактные соединения, заземление, температуру, шум, вибрацию и отсутствие течей.

Признаки, требующие внеплановой проверки

следы масла на баке или фундаменте;
повреждение ввода или гофростенки;
нетипичный гул, треск или вибрация;
перегрев контактного соединения;
срабатывание защиты или сигнализации;
отклонение уровня, давления или температуры от паспортных значений.

При обнаружении признаков нельзя ограничиваться косметическим устранением течи. Нужно установить причину и оценить состояние изоляции и масла по утверждённой процедуре.

Типичные ошибки при выборе

Ошибка 1. Выбор только по мощности

Совпадение кВА не гарантирует взаимозаменяемость. Необходимо сопоставить напряжения, схему соединения, потери, uk, вводы, габариты и условия эксплуатации.

Ошибка 2. Считать ТМГ полностью необслуживаемым

Герметичность сокращает отдельные операции, но регулярные осмотры и диагностика остаются обязательными.

Ошибка 3. Заказывать ТМЗ без регламента азотной системы

Преимущество защитной среды реализуется только при корректном контроле и восстановлении после вмешательств.

Ошибка 4. Не согласовать трансформатор с КТП

Несоответствие размеров, вводов и шинных присоединений приводит к переделкам. Лучше заказывать согласованный комплект или заранее обмениваться габаритными чертежами.

Ошибка 5. Сравнивать только цену поставки

Следует учитывать потери электроэнергии, обслуживание, доступность персонала и простой при ремонте.

Какие данные включить в опросный лист

Тип трансформатора: ТМ, ТМГ или ТМЗ.
Номинальная мощность, кВА.
Напряжение и частота сети.
Схема и группа соединения обмоток.
Диапазон регулирования и число ступеней.
Климатическое исполнение и категория размещения.
Высота установки и диапазон температур.
Тип вводов и направление присоединений.
Требования к потерям, шуму и приборам контроля.
Работа отдельно или в составе КТП/2КТП.
Ограничения по габаритам, массе и транспортированию.
Дополнительные защиты и нестандартные условия.

Если часть параметров неизвестна, к заявке полезно приложить однолинейную схему и описание нагрузки. Это позволит изготовителю выявить противоречия до производства.

Алгоритм выбора серии

Шаг 1. Зафиксировать требования проекта

Определите мощность, напряжения, схему соединения, категорию надёжности и способ установки. На этом этапе серия ещё не должна подменять расчёт.

Шаг 2. Оценить эксплуатационную модель

Уточните, кто и как часто будет осматривать оборудование, есть ли опыт работы с расширителем или азотной системой, насколько критичны компактность и простой.

Шаг 3. Сравнить допустимые исполнения

Сопоставьте ТМ, ТМГ и ТМЗ по электрическим характеристикам, габаритам, потерям, комплекту приборов и стоимости владения.

Шаг 4. Согласовать с подстанцией

Проверьте размещение, вентиляцию, вводы, шинные мосты, маслоприёмник, подъезд и монтажные проёмы.

Шаг 5. Зафиксировать параметры в договоре

В спецификации должны быть перечислены характеристики, которые определяют функциональность и совместимость. Словесного указания серии недостаточно.

Часто задаваемые вопросы

Можно ли заменить ТМ на ТМГ той же мощности?

Иногда можно, но только после проверки присоединительных размеров, вводов, электрических параметров, защиты и условий охлаждения. Автоматической взаимозаменяемости нет.

Какой трансформатор компактнее?

ТМГ обычно ниже за счёт отсутствия расширителя, однако итоговые размеры зависят от мощности и исполнения. Сравнивать нужно габаритные чертежи конкретных изделий.

Нужно ли менять масло в ТМГ?

Регламент определяется паспортом и результатами диагностики. Герметичное исполнение уменьшает контакт с атмосферой, но не отменяет контроль состояния при признаках неисправности или после ремонта.

Что выбрать для обычной киосковой КТП?

Часто выбирают ТМГ благодаря компактности, однако ТМ также может быть предусмотрен проектом. Решение принимают по техническому заданию, возможностям обслуживания и компоновке.

Является ли ТМЗ герметичным трансформатором?

ТМЗ защищает масло азотной подушкой, но конструктивный принцип отличается от типового герметичного ТМГ. Термины нельзя использовать как синонимы.

Можно ли включать разные трансформаторы параллельно?

Параллельная работа требует совместимости коэффициентов трансформации, групп соединения, напряжений короткого замыкания и других параметров. Решение подтверждается расчётом.

Итоги

ТМ, ТМГ и ТМЗ отличаются прежде всего системой компенсации температурного изменения объёма масла и способом его защиты от атмосферы. ТМ использует расширитель и воздухоосушитель, ТМГ — герметичный бак без расширителя, ТМЗ — защитную азотную подушку. У каждой схемы есть собственные преимущества и требования к эксплуатации.

Для большинства типовых компактных КТП практичным вариантом становится ТМГ, но это не универсальный ответ. ТМ может быть оптимален для принятой на объекте системы обслуживания, а ТМЗ — для проекта, где обоснована азотная защита и обеспечен её контроль. Окончательное решение принимают по совокупности электрических характеристик, условий размещения, совместимости с подстанцией и стоимости жизненного цикла.
