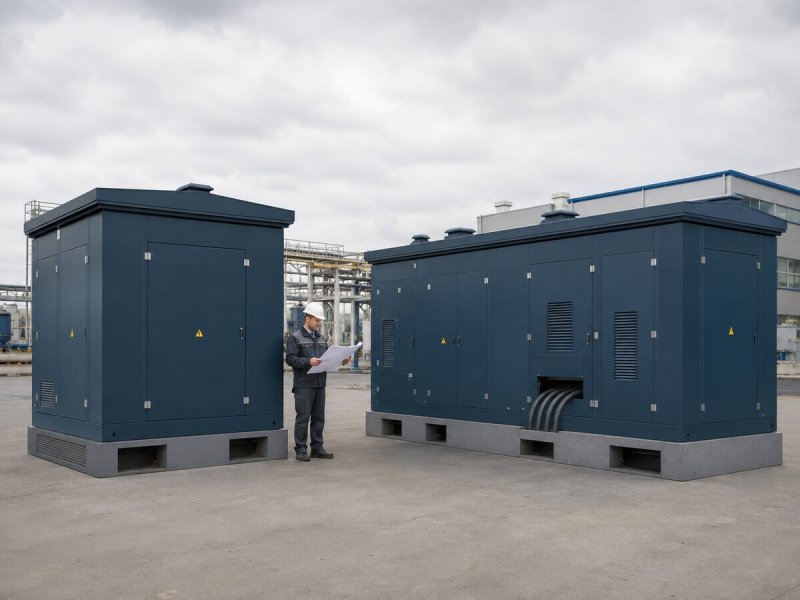

Тупиковая и проходная КТП: отличия и выбор трансформаторной подстанции

Тупиковая и проходная комплектные трансформаторные подстанции решают общую задачу: принимают электроэнергию напряжением 6 или 10 кВ, преобразуют её силовым трансформатором и распределяют на стороне 0,4 кВ. Внешне такие КТП могут быть похожи, иметь одинаковую мощность и комплектоваться трансформаторами одного типа. Главное различие находится на стороне высокого напряжения и связано со способом включения подстанции в электрическую сеть.

Тупиковая КТП располагается в конечной точке питающей линии либо подключается к отдельному радиальному фидеру. Электроэнергия приходит к подстанции, направляется на силовой трансформатор и далее распределяется потребителям 0,4 кВ. Продолжения линии 6–10 кВ через эту КТП обычно не предусматривается.

Проходная КТП включается в линию с возможностью её дальнейшего продолжения. В распределительном устройстве высокого напряжения предусматриваются вход, выход и присоединение силового трансформатора. Благодаря этому линия может проходить через подстанцию к следующей КТП или другому участку сети, а при кольцевой структуре появляется возможность оперативного изменения направления питания.

Выбор нельзя делать только по принципу «проходная надёжнее, а тупиковая дешевле». Нужно учитывать схему внешнего электроснабжения, технические условия, количество источников, категорию электроприёмников, перспективу развития сети, место нормального разрыва кольца, состав коммутационных аппаратов и порядок действий персонала при повреждениях.

Краткий ответ: чем КТП-Т отличается от КТП-П

Основное отличие можно сформулировать следующим образом:

КТП-Т тупикового типа получает питание по одной линии 6–10 кВ и является конечной точкой этого присоединения;
КТП-П проходного типа имеет вход и выход линии 6–10 кВ, поэтому обеспечивает не только питание своего трансформатора, но и транзит электроэнергии к следующему участку сети.

Из этого различия следуют остальные особенности:

у проходной подстанции сложнее и протяжённее РУВН;
в КТП-П требуется больше коммутационных присоединений;
проходное исполнение обычно имеет большие габариты и стоимость;
КТП-П удобнее интегрировать в кольцевые и магистральные схемы;
КТП-Т проще использовать на конечном радиальном участке;
ремонтные и аварийные переключения для проходной схемы требуют заранее разработанного порядка действий.

При одинаковой мощности силового трансформатора различие КТП-Т и КТП-П относится не к преобразованию напряжения, а к организации сети на стороне ВН.

Что такое тупиковая трансформаторная подстанция

Тупиковая трансформаторная подстанция КТП-Т применяется там, где линия 6–10 кВ заканчивается на конкретном объекте. Это распространённое решение для отдельного предприятия, склада, сельскохозяйственного комплекса, насосной станции, строительной площадки, небольшого жилого массива или коммунального сооружения.

Принцип подключения КТП-Т

Питающая линия подходит к распределительному устройству высокого напряжения. Через предусмотренные аппараты коммутации и защиты электроэнергия поступает на первичную обмотку трансформатора. После преобразования напряжение 0,4 кВ передаётся в РУНН и распределяется по отходящим линиям.

Продолжение магистрали 6–10 кВ через подстанцию отсутствует. Если требуется подключить следующую КТП, обычно прокладывают отдельную линию, выполняют ответвление до подстанции либо изменяют исходную сетевую схему.

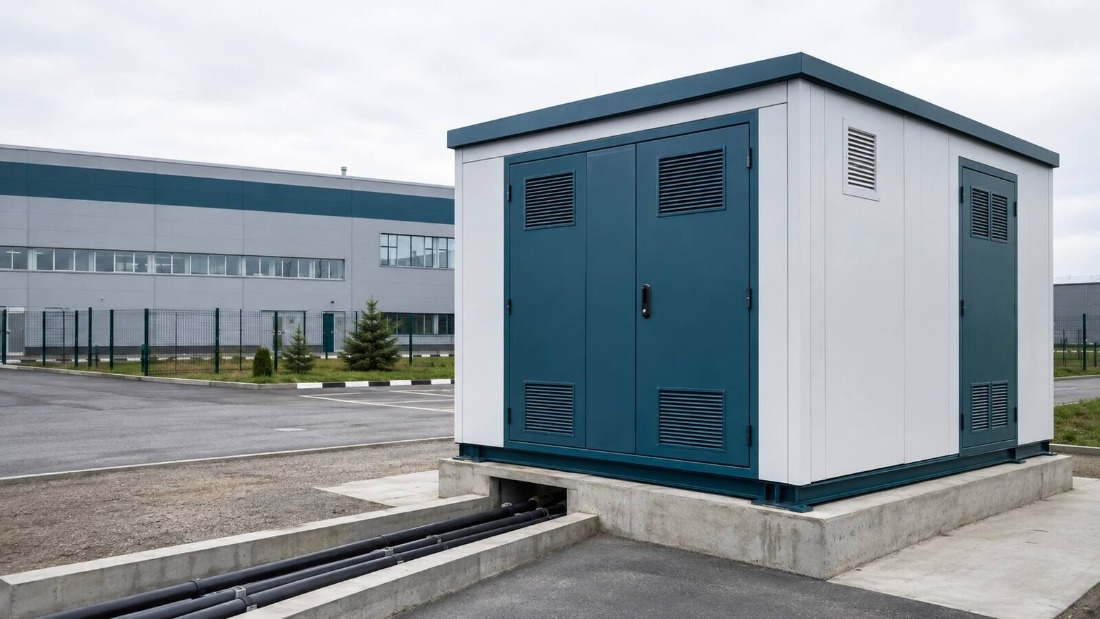

КТП-Т как конечная точка радиальной линии

В радиальной схеме каждый фидер передаёт энергию от питающего центра к одному потребителю или группе потребителей по определённому направлению. Тупиковая КТП находится в конце такого фидера. Схема понятна в эксплуатации и содержит меньше высоковольтных присоединений, чем проходная.

Преимущество радиального решения — простота. Недостаток — зависимость от одной питающей линии, если проектом не предусмотрен резерв со стороны 0,4 кВ, второй ввод, резервный источник или другая схема восстановления питания.

Кабельный или воздушный ввод

Тупиковая КТП может иметь кабельный либо воздушный ввод высокого напряжения. Способ подключения определяется техническими условиями и характеристиками площадки.

Воздушное исполнение часто используют на открытых территориях и там, где объект подключается к воздушной линии. Кабельный ввод удобен в плотной застройке, на промышленных площадках и в сетях, где линия 6–10 кВ проложена под землёй. Тип ввода влияет на конструкцию подстанции, габариты, фундамент, кабельные каналы и состав защитных аппаратов, но не меняет её тупиковый принцип.

Устройство тупиковой КТП

Типовая киосковая подстанция разделена на функциональные отсеки:

распределительное устройство высокого напряжения;
отсек силового трансформатора;
распределительное устройство низкого напряжения;
вспомогательные цепи освещения, обогрева, учёта, сигнализации и собственных нужд.

Конкретная комплектация зависит от мощности, схемы, типа трансформатора, способа ввода, количества линий 0,4 кВ и требований заказчика.

Тупиковая КТП без разъединителя

КТП тупикового типа без разъединителя может применяться, если необходимые коммутационные и видимые разрывы предусмотрены вне корпуса подстанции — например, на питающем пункте либо в другом согласованном проектом месте.

Такое исполнение нельзя выбирать только ради уменьшения стоимости. Проект должен обеспечить безопасное отключение, заземление, защиту и возможность проведения работ. Состав оборудования согласовывается с сетевой организацией и проектировщиком.

Тупиковая КТП с ВНА

КТП тупикового типа с разъединителем ВНА получает дополнительный высоковольтный коммутационный аппарат в составе РУВН. Это расширяет возможности оперативного управления присоединением и локального отключения трансформатора в предусмотренных режимах.

Точные функции ВНА, наличие заземляющих ножей, блокировок, приводов и защит определяются принятой схемой и характеристиками конкретного аппарата. Обозначение исполнения не заменяет изучение однолинейной схемы и спецификации.

Что такое проходная трансформаторная подстанция

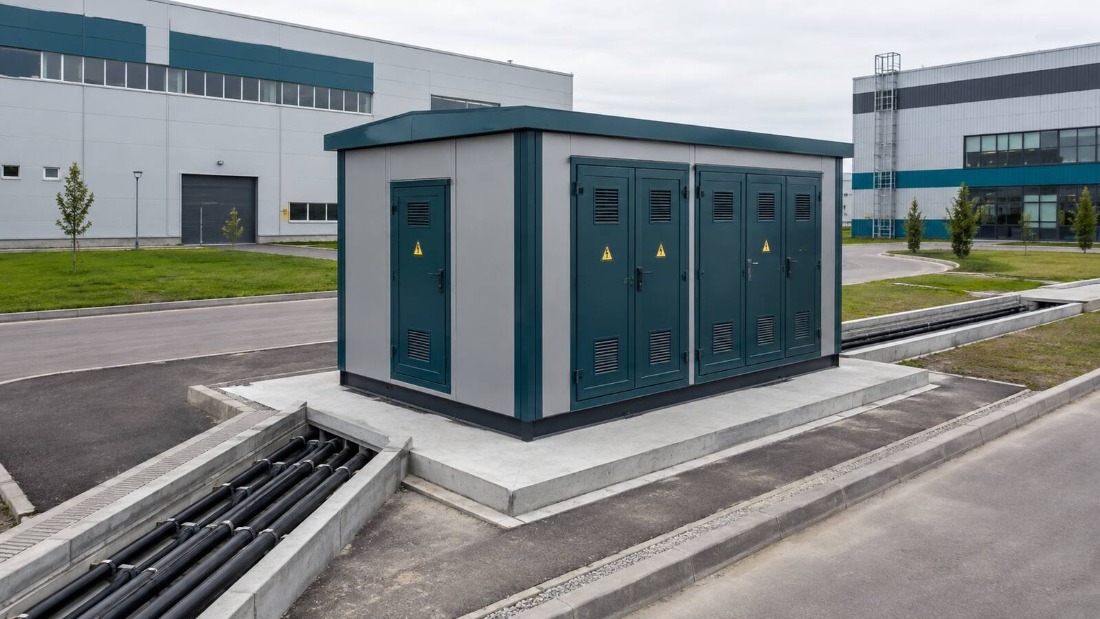

Проходная трансформаторная подстанция КТП-П устанавливается непосредственно в трассе линии 6–10 кВ. Линия входит в РУВН, обеспечивает питание трансформатора и выходит из подстанции к следующему участку сети.

Проходное исполнение востребовано в распределительных сетях промышленных площадок, жилых районов, складских и торговых комплексов, где несколько подстанций необходимо связать одной магистралью или кольцом.

Принцип подключения КТП-П

В РУВН предусматриваются как минимум три функциональных направления:

вход питающей линии;
выход или продолжение линии;
присоединение силового трансформатора.

Коммутационные аппараты позволяют выделять повреждённый участок, отключать трансформатор и изменять конфигурацию сети в пределах проектных возможностей. Количество и тип аппаратов определяются схемой: это могут быть выключатели нагрузки, разъединители, предохранители, вакуумные выключатели или модульные ячейки другого исполнения.

КТП-П в магистральной сети

В магистральной схеме одна линия последовательно проходит через несколько пунктов. Каждая проходная КТП отбирает часть мощности для своего трансформатора, а оставшийся поток направляется дальше.

При таком решении необходимо проверить пропускную способность кабелей и аппаратов не только по нагрузке одной подстанции, но и по суммарному току всех последующих потребителей. Особенно важно учитывать перспективу подключения новых КТП и возможные изменения направления питания.

КТП-П в кольцевой сети

В кольцевой структуре линия имеет связь с питающим центром или другими участками с двух направлений. В нормальном режиме одно из коммутационных положений может быть разомкнуто, чтобы исключить нежелательную параллельную работу источников и обеспечить заданное распределение потоков мощности.

При повреждении участка персонал или автоматика локализуют неисправность и, если это предусмотрено схемой, восстанавливают питание исправной части сети с противоположной стороны.

Проходная КТП не всегда питается одновременно от двух источников

Это принципиальный нюанс. Наличие входа и выхода означает возможность транзита линии и изменения схемы, но не доказывает наличие двух независимых источников питания. Оба направления могут быть связаны с одним центром питания, а кольцо может работать разомкнутым.

Поэтому нельзя автоматически относить любой объект с КТП-П к более высокой категории надёжности. Требуется анализ всей внешней сети: источников, секций шин, кабельных трасс, защит, автоматики и допустимого времени переключения.

Устройство проходной КТП

Трансформаторный отсек и РУНН проходной КТП могут быть аналогичны тупиковому исполнению той же мощности. Основная конструктивная разница сосредоточена в РУВН: добавляется линейное присоединение для выхода и соответствующие коммутационные аппараты.

Входная высоковольтная секция

Принимает питающую линию 6–10 кВ и обеспечивает её коммутацию в соответствии с проектом. Состав аппаратов зависит от схемы защиты и требований сетевой организации.

Выходная высоковольтная секция

Обеспечивает продолжение линии к следующей КТП или другому участку распределительной сети. Её номинальные параметры выбирают по току всей транзитной нагрузки, которая может проходить через подстанцию.

Трансформаторное присоединение

Связывает высоковольтную шинную систему с силовым трансформатором. Здесь предусматриваются аппараты коммутации и защиты, необходимые для отключения повреждений и безопасного обслуживания оборудования.

Сравнение тупиковой и проходной КТП

Критерий	Тупиковая КТП-Т	Проходная КТП-П
Положение в сети	Конечная точка линии	Промежуточная точка с продолжением линии
Количество линейных направлений ВН	Обычно один вход	Вход и выход
Типичная структура сети	Радиальная	Магистральная или кольцевая
Транзит 6–10 кВ	Не предусматривается	Предусматривается
Состав РУВН	Более простой	Дополнительное линейное присоединение
Возможность изменения направления питания	Ограничена внешней схемой	Может быть предусмотрена проектом
Габариты	Обычно меньше	Обычно больше из-за расширенного РУВН
Стоимость	Как правило, ниже при сопоставимой комплектации	Как правило, выше
Эксплуатация	Меньше операций и аппаратов	Больше коммутационных состояний
Развитие сети	Для продолжения сети требуется отдельное решение	Удобнее подключать последующие участки
Основная область применения	Отдельный конечный объект	Группа объектов или распределительная магистраль

Таблица описывает типовой принцип. Конкретная КТП-Т может иметь сложную защиту и несколько вводов по стороне 0,4 кВ, а КТП-П — сравнительно простую конфигурацию. Окончательное сравнение выполняют по однолинейным схемам и спецификациям.

Чем различаются распределительные устройства высокого напряжения

РУВН тупиковой подстанции

Основная задача РУВН — принять питание и передать его на трансформатор через предусмотренные аппараты. В зависимости от проекта применяют более компактные решения без аппарата внутри КТП, исполнение с ВНА, предохранителями и ограничителями перенапряжений либо более развитую ячейку с выключателем и защитой.

Что влияет на состав РУВН КТП-Т

способ ввода — кабельный или воздушный;
мощность трансформатора;
токи короткого замыкания;
требования сетевой организации;
место установки аппарата защиты;
необходимость дистанционного управления;
требования к учёту и телемеханике;
климатическое исполнение.

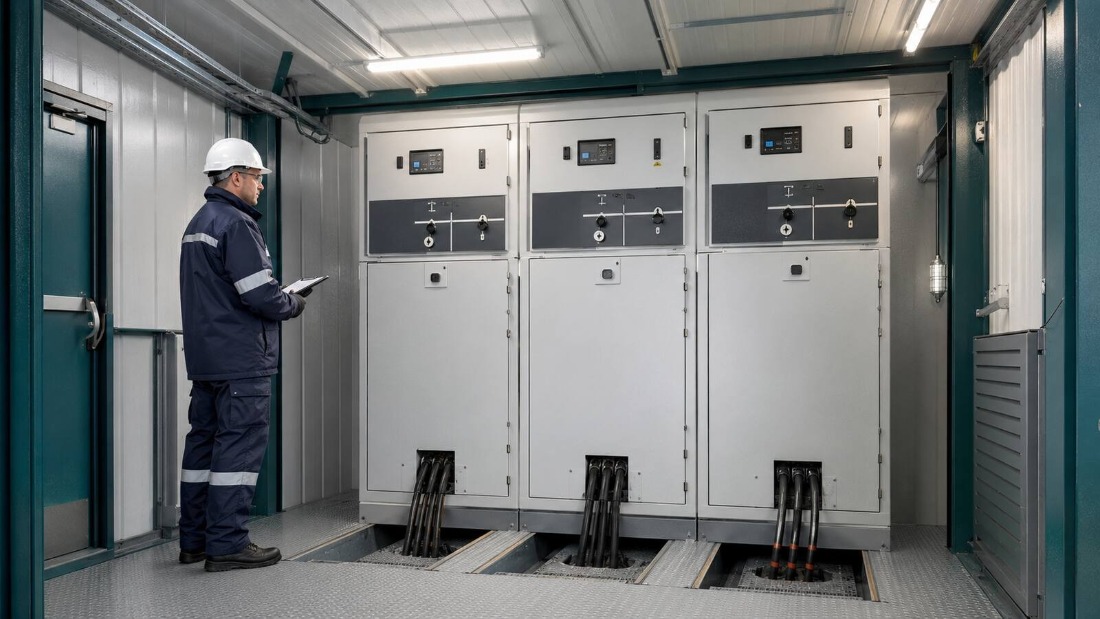

РУВН проходной подстанции

Помимо трансформаторного присоединения в проходном РУВН размещаются линейные аппараты входа и выхода. Их взаимное положение и блокировки должны обеспечивать безопасное выполнение операций и исключать недопустимые переключения.

Почему КТП-П обычно длиннее

Дополнительные аппараты требуют отдельных отсеков, безопасных межфазных расстояний, кабельных подключений и зон обслуживания. Поэтому проходная КТП сопоставимой мощности нередко длиннее тупиковой. На габариты также влияют тип ячеек, наличие коридора обслуживания, приводов, релейных отсеков и телемеханики.

Что проверяют для транзитного присоединения

Линейные аппараты и шины должны быть рассчитаны на максимальный ток, проходящий к последующим потребителям. Проверяется термическая и электродинамическая стойкость при коротком замыкании, селективность защит и допустимость всех ремонтных и послеаварийных режимов.

Отличается ли силовой трансформатор

Сам принцип тупиковой или проходной подстанции не требует обязательного использования разных силовых трансформаторов. КТП-Т и КТП-П одинаковой мощности могут комплектоваться сопоставимыми масляными трансформаторами ТМ, ТМГ или ТМЗ либо сухими трансформаторами, если это допускает конструкция и условия размещения.

Тип трансформатора выбирают по отдельным критериям:

расчётная мощность и график нагрузки;
напряжение 10(6)/0,4 кВ;
наружная или внутренняя установка;
пожарная безопасность;
климат и вентиляция;
уровень шума;
обслуживание;
потери холостого хода и короткого замыкания;
требования заказчика.

Отличие КТП-Т от КТП-П остаётся в высоковольтной сетевой схеме, даже если трансформаторы полностью одинаковы.

Как схема влияет на надёжность электроснабжения

Надёжность тупиковой КТП

При одном радиальном фидере повреждение питающей линии обычно приводит к отключению подстанции до устранения неисправности или подключения резерва. Повысить надёжность можно разными способами:

предусмотреть внешний резерв по стороне ВН;
установить второй трансформатор и секционировать РУНН;
организовать резервную связь 0,4 кВ;
использовать резервный генератор для ответственных нагрузок;
создать складской или передвижной резерв;
разделить потребителей по степени важности.

Выбор способа зависит от категории электроприёмников и допустимого времени перерыва.

Надёжность проходной КТП

КТП-П даёт больше вариантов изменения конфигурации сети. При наличии реального кольца и питания с разных направлений повреждённый участок можно отделить, а исправные участки запитать по альтернативному пути.

Однако результат зависит от внешней инфраструктуры. Если выходная линия заканчивается на следующей тупиковой КТП и не связана со вторым источником, проходное исполнение обеспечивает транзит, но не полноценное резервирование.

Что важнее обозначения КТП

Для оценки надёжности необходимо знать:

сколько независимых источников существует фактически;
по каким трассам проходят питающие линии;
есть ли общие участки, повреждение которых отключит оба направления;
где расположена точка нормального разрыва;
как выполняется переключение — вручную, дистанционно или автоматически;
рассчитаны ли кабели и аппараты на послеаварийный поток;
сохраняется ли селективность защит после изменения схемы.

Надпись «КТП-П» является характеристикой конструкции, а не готовым подтверждением категории электроснабжения объекта.

Влияние на стоимость, габариты и обслуживание

Почему проходная КТП обычно дороже

Разница формируется не из-за самого названия, а из-за состава оборудования. В проходном РУВН добавляются линейное присоединение, коммутационные аппараты, кабельные подключения, блокировки, приводы и элементы контроля. Увеличивается корпус, объём металлоконструкций и трудоёмкость сборки.

Цена также зависит от:

типа высоковольтных ячеек;
номинального тока и стойкости к короткому замыканию;
ручных или моторных приводов;
релейной защиты;
телемеханики;
коммерческого учёта;
марки коммутационных аппаратов;
климатического исполнения;
количества линий 0,4 кВ;
типа и мощности трансформатора.

Требования к площадке

Более длинная проходная КТП может потребовать увеличенного фундамента и кабельного хозяйства. На стадии проектирования проверяют:

размеры площадки;
подъезд для доставки и крана;
радиусы изгиба кабелей;
кабельные каналы и приямки;
водоотведение;
заземляющее устройство;
безопасные проходы;
возможность замены трансформатора;
доступ к каждой двери и отсеку.

Особенности обслуживания

У проходной подстанции больше высоковольтных аппаратов и коммутационных положений. Персоналу необходимы актуальная однолинейная схема, маркировка, ключевые блокировки, инструкции и согласованный бланк переключений.

С другой стороны, правильно спроектированная проходная сеть может позволить вывести отдельный участок в ремонт, сохранив питание других объектов. Это преимущество реализуется только при наличии соответствующей внешней схемы и подготовленного персонала.

Где лучше применять тупиковую КТП

Отдельное промышленное предприятие

Если объект подключается собственным радиальным фидером и продолжение сети не планируется, КТП-Т обычно является понятным и экономичным решением. Мощность выбирают по нагрузке предприятия, а резервирование организуют в соответствии с категорией потребителей.

Складской или торговый объект

Для отдельно стоящего склада, магазина или логистического корпуса тупиковая схема подходит, если технические условия предусматривают один питающий ввод и нет необходимости передавать 6–10 кВ дальше.

Сельскохозяйственный и коммунальный объект

КТП-Т используют для насосных станций, очистных сооружений, ферм, зернохранилищ и других конечных потребителей. При наличии ответственных механизмов отдельно решается вопрос резерва.

Временная строительная площадка

Если подстанция питает ограниченный объект на период строительства, проходное РУВН часто не требуется. Но необходимо учитывать будущую постоянную схему: иногда выгоднее сразу заказать оборудование, которое останется в составе окончательной сети.

Где применяется проходная КТП

Промышленная площадка с несколькими корпусами

КТП-П позволяет проложить магистраль 6–10 кВ последовательно через несколько производственных зон. При этом транзитные аппараты каждой подстанции рассчитывают по потоку мощности последующих объектов.

Жилой район или комплексная застройка

В распределительной сети микрорайона несколько подстанций могут объединяться кольцевой кабельной линией. Проходное исполнение упрощает секционирование и восстановление питания после локализации повреждения.

Логистический парк и торговый комплекс

При поэтапном строительстве нескольких корпусов проходная КТП создаёт удобную точку продолжения сети. Важно заранее определить максимальную перспективную нагрузку магистрали.

Развитие существующей сети

Если рядом с объектом планируются новые потребители, КТП-П может снизить объём будущей реконструкции. Но резервные ячейки и кабельные выводы нужно предусмотреть до изготовления корпуса.

Как мощность связана с выбором КТП-Т или КТП-П

Мощность трансформатора не определяет тип сетевого подключения. Подстанция на 630 кВА может быть как тупиковой, так и проходной; то же относится к номиналам 1000, 1250, 1600 и 2500 кВА.

КТП 630 кВА

Для конечного объекта можно рассматривать тупиковую КТП-ТВ 630 кВА. Если линия должна продолжаться к следующему потребителю, применяется проходная КТП-П 630 кВА.

Что проверить для 630 кВА

На стороне 0,4 кВ проверяют рабочие токи и количество отходящих линий, а для КТП-П дополнительно — ток транзитной линии 6–10 кВ. Он может определяться не нагрузкой 630 кВА, а суммой последующих подстанций.

КТП 1000 кВА

Выбор между КТП-ТВ 1000 кВА и КТП-П 1000 кВА также зависит от конфигурации сети. Для крупного конечного потребителя проходное исполнение не требуется только из-за высокой мощности.

Что проверить для 1000 кВА

Помимо нагрузки трансформатора оценивают пропускную способность шин и аппаратов, токи короткого замыкания, схему защиты и возможность будущего увеличения мощности.

КТП 1250–1600 кВА

Для промышленных объектов доступны тупиковые КТП-ТВ 1250–1600 кВА и проходные КТП-П 1250–1600 кВА.

Что проверить для 1250–1600 кВА

Высокие токи на стороне 0,4 кВ влияют на конструкцию РУНН, шинные мосты, вводные автоматы и кабельные линии. Проходной тип добавляет требования к транзитному РУВН, но не изменяет номинал силового трансформатора.

КТП 2500 кВА

Для большой сосредоточенной нагрузки рассматривают КТП-ТВ 2500 кВА либо проходную КТП-П 2500 кВА.

Что проверить для 2500 кВА

При таком номинале особенно важны токи 0,4 кВ, тепловой режим, секционирование, размещение оборудования и технико-экономическое сравнение одной мощной КТП с двухтрансформаторным решением. Проходная схема выбирается только при необходимости транзита или включения в кольцо.

Не следует путать проходную и двухтрансформаторную КТП

Термины описывают разные характеристики:

проходная КТП — способ включения в сеть на стороне высокого напряжения;
двухтрансформаторная КТП — количество силовых трансформаторов.

Подстанция может быть:

однотрансформаторной тупиковой;
однотрансформаторной проходной;
двухтрансформаторной тупиковой;
двухтрансформаторной проходной.

Два трансформатора позволяют секционировать нагрузку и создавать резерв внутри подстанции. Проходное РУВН позволяет продолжать или переключать внешнюю линию. В сложных объектах обе характеристики могут сочетаться.

Пошаговый выбор между КТП-Т и КТП-П

Шаг 1. Изучить технические условия

В технических условиях указаны точка подключения, напряжение, разрешённая мощность и требования сетевой организации. Если предусмотрено включение в рассечку линии или кольцо, требуется проходная схема либо соответствующее распределительное устройство.

Шаг 2. Проверить перспективную сеть

Нужно учитывать не только первый этап строительства, но и подтверждённые последующие очереди. КТП-Т может оказаться достаточной сейчас, но потребовать дорогостоящей реконструкции при подключении следующего корпуса.

Шаг 3. Определить категорию электроприёмников

Категория влияет на количество источников, допустимое время перерыва, АВР и резервирование. Проходная КТП может быть частью надёжной схемы, но не заменяет расчёт независимости источников.

Шаг 4. Составить однолинейную схему

На схеме должны быть показаны источники, линии, аппараты, трансформаторы, секции шин, точки нормального разрыва и связи с другими подстанциями.

Шаг 5. Рассчитать токи нормальных и аварийных режимов

Для КТП-П проверяют поток мощности через вход и выход во всех допустимых состояниях сети. После переключения направление и величина тока могут измениться.

Шаг 6. Сравнить несколько комплектаций

Следует сравнивать не абстрактные КТП-Т и КТП-П, а конкретные спецификации: тип ячеек, приводы, защиту, учёт, телемеханику, корпус, трансформатор, РУНН и монтажные требования.

Шаг 7. Заполнить опросный лист

Перед изготовлением фиксируют все параметры подстанции. Использование опросных листов УЗЭУ помогает структурировать исходные данные и сократить количество уточнений.

Что указать в заявке на изготовление

Для расчёта тупиковой или проходной КТП желательно передать:

технические условия на подключение;
однолинейную схему внешнего электроснабжения;
тип сети — радиальная, магистральная или кольцевая;
напряжение ВН и НН;
мощность и количество трансформаторов;
кабельный или воздушный ввод;
необходимость транзитного выхода;
номинальный ток транзитной линии;
токи короткого замыкания;
тип высоковольтных аппаратов;
ручные или моторные приводы;
требования к РЗиА и телемеханике;
количество отходящих линий 0,4 кВ;
требования к коммерческому учёту;
климатическое исполнение;
ограничения по габаритам и транспортировке;
требования к фундаменту и кабельным вводам;
подтверждённые планы расширения сети.

Чем подробнее исходные данные, тем точнее производитель рассчитает стоимость и исключит расхождения между коммерческим предложением и проектом.

Типичные ошибки при выборе

Выбирать КТП-П только ради «повышенной надёжности»

Если второго направления питания фактически нет, дополнительное проходное присоединение само по себе не восстановит электроснабжение после повреждения питающей линии.

Заказывать КТП-Т без учёта следующей очереди

Если через год планируется ещё один корпус, отсутствие транзитного выхода может потребовать установки отдельного распределительного пункта или замены РУВН.

Не учитывать ток последующих подстанций

Через проходную КТП может передаваться мощность, значительно превышающая мощность её собственного трансформатора. Линейные аппараты выбирают по максимальному транзитному режиму.

Считать КТП-П аналогом 2КТП

Проходная схема и количество трансформаторов решают разные задачи. Подмена понятий приводит к неверной оценке резервирования.

Сравнивать предложения только по цене

Два коммерческих предложения могут различаться типом коммутационных аппаратов, приводами, защитой, токовой стойкостью, телемеханикой и составом РУНН. Сравнивать нужно полные спецификации.

Не определять точку нормального разрыва кольца

Без понятной нормальной схемы и порядка переключений кольцевая сеть становится сложной в эксплуатации и может привести к несогласованной работе защит.

Не предусматривать место для кабелей

Проходная КТП требует ввода и вывода линии. Недостаточный кабельный приямок, неправильные радиусы изгиба или пересечение трасс способны осложнить монтаж даже при правильно изготовленном корпусе.

Итог: какую подстанцию выбрать

Тупиковую КТП-Т выбирают, когда объект является конечным потребителем радиальной линии и продолжать сеть 6–10 кВ через подстанцию не требуется. Это более простое и обычно более экономичное решение с компактным РУВН.

Проходную КТП-П применяют, когда линия должна идти дальше, подстанция включается в магистраль или кольцо, требуется секционирование сети и возможность изменения направления питания. За эти возможности приходится платить увеличением состава оборудования, габаритов и сложности эксплуатации.

Окончательный выбор определяется не назначением здания и не мощностью трансформатора, а однолинейной схемой внешнего электроснабжения. При одинаковых 630, 1000, 1600 или 2500 кВА одна площадка может требовать КТП-Т, а другая — КТП-П.

Уральский Завод Энергетических Установок производит тупиковые и проходные комплектные трансформаторные подстанции 10(6)/0,4 кВ. Для подготовки технического решения необходимо передать схему сети, мощность трансформатора, параметры вводов и выходов, требования к коммутации, защите и автоматике.

Часто задаваемые вопросы

В чём главное отличие проходной КТП от тупиковой?

У тупиковой КТП линия высокого напряжения заканчивается на подстанции. У проходной имеются вход и выход 6–10 кВ, поэтому линия может продолжаться к следующему объекту.

Какая КТП надёжнее?

Надёжность зависит от всей схемы электроснабжения. КТП-П предоставляет больше возможностей для переключений, но реальный резерв появляется только при наличии альтернативного источника или направления питания.

Можно ли использовать проходную КТП в радиальной сети?

Технически это возможно, но часть возможностей оборудования окажется невостребованной. Решение может быть оправдано будущим развитием сети или требованиями технических условий.

Можно ли продолжить линию от тупиковой КТП?

Типовая КТП-Т не предусматривает транзитного высоковольтного выхода. Для продолжения сети потребуется отдельное распределительное решение или реконструкция подстанции.

Чем КТП-П отличается от 2КТП?

КТП-П характеризует проходную схему высокого напряжения, а 2КТП — наличие двух силовых трансформаторов. Эти признаки могут сочетаться в одной подстанции.

Нужен ли ВНА в тупиковой КТП?

Необходимость аппарата определяется схемой, требованиями сетевой организации и местом выполнения коммутации. Возможны исполнения с ВНА и без него.

Бывает ли проходная КТП с воздушным вводом?

Возможное исполнение зависит от конструкции производителя и проекта. Проходная линия может быть кабельной, воздушной или комбинированной, если оборудование рассчитано на соответствующее подключение.

Почему КТП-П обычно больше и дороже?

В ней предусматривается дополнительное линейное присоединение РУВН с коммутационными аппаратами, кабельными подключениями и блокировками. Это увеличивает корпус и стоимость комплектации.

Влияет ли тип КТП на мощность трансформатора?

Нет. Тупиковая и проходная КТП могут иметь одинаковую мощность. Номинал трансформатора выбирают по расчётной нагрузке, а тип КТП — по схеме сети.

Какие документы нужны для заказа?

Основные документы — технические условия, однолинейная схема и заполненный опросный лист. Также нужны данные о мощности, напряжении, вводах, транзите, защите, автоматике, учёте и климатическом исполнении.
