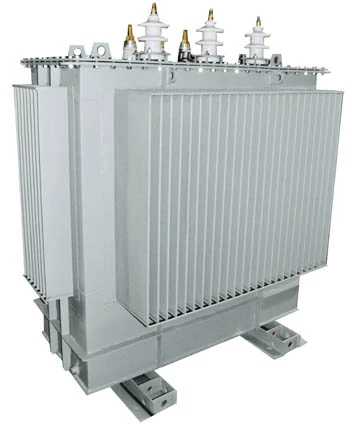

Трансформатор ТМГ 1250/10(6)/0.4 кВ в Челябинске

Описание

ТМГ 1250/10(6)/0.4 кВ — трехфазный силовой масляный трансформатор герметичного исполнения номинальной мощностью 1250 кВА, предназначенный для преобразования напряжения 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы серии ТМГ применяются в распределительных системах электроснабжения промышленных, производственных, складских, логистических, коммерческих и инфраструктурных объектов. Оборудование может поставляться отдельно либо использоваться как силовой трансформатор в составе комплектной трансформаторной подстанции.

Для Челябинска и Челябинской области ТМГ 1250 кВА может применяться при строительстве новых энергоузлов, модернизации существующих подстанций, замене действующего оборудования, увеличении электрической мощности и реконструкции распределительной сети 0.4 кВ.

Ключевой особенностью ТМГ является герметичная масляная система. Трансформаторное масло находится в закрытом объеме и не имеет непосредственного контакта с окружающим воздухом. Температурные изменения объема масла компенсируются конструкцией бака.

УЗЭУ осуществляет поставку трансформаторов ТМГ 1250/10(6)/0.4 кВ в Челябинск и по Челябинской области с подбором исполнения по проекту, техническому заданию, спецификации или однолинейной схеме.

Комплектация трансформатора ТМГ 1250 кВА

Состав поставки определяется техническими требованиями конкретного проекта. В комплектацию могут входить:

• силовой масляный трансформатор ТМГ 1250 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• герметичный бак;
• трансформаторное масло;
• конструктивная система компенсации температурного изменения объема масла;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния оборудования;
• элементы заземления;
• монтажные и транспортировочные приспособления;
• паспорт трансформатора;
• руководство по эксплуатации;
• комплект технической документации.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительная комплектация определяются техническим заданием.

Технические характеристики

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

ТМГ 1250 кВА для объектов Челябинска

Мощность 1250 кВА подходит для систем электроснабжения с существенной расчетной нагрузкой на стороне 0.4 кВ.

Трансформатор может использоваться для питания:

• промышленных предприятий;
• производственных комплексов;
• складской инфраструктуры;
• логистических объектов;
• административно-коммерческих зданий;
• инженерных сооружений;
• технологического оборудования;
• распределительных центров питания.

Применимость номинала 1250 кВА определяется электротехническим расчетом.

Основные технические характеристики ТМГ 1250

К базовым параметрам относятся:

• номинальная мощность — 1250 кВА;
• напряжение высокой стороны — 6 или 10 кВ;
• напряжение низкой стороны — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• исполнение — герметичное;
• серия — ТМГ.

Другие характеристики зависят от конкретной модификации и требований проекта.

ТМГ 1250/10/0.4 кВ

Исполнение ТМГ 1250/10/0.4 кВ используется при подключении объекта к распределительной сети 10 кВ.

Трансформатор принимает электроэнергию на высокой стороне, преобразует ее до напряжения 0.4 кВ и далее передает в РУНН.

Низковольтное распределительное устройство обеспечивает питание отдельных групп потребителей.

ТМГ 1250/6/0.4 кВ

Для объектов с питающим напряжением 6 кВ применяется ТМГ 1250/6/0.4 кВ.

К соответствующему классу напряжения должны быть адаптированы:

• первичная обмотка;
• оборудование РУВН;
• коммутационная аппаратура;
• устройства защиты;
• высоковольтные кабельные линии;
• внутренние шинные соединения.

Выбор исполнения определяется параметрами сети объекта.

Подбор ТМГ 1250 по нагрузке

При выборе трансформатора необходимо учитывать фактический режим электропотребления, а не только установленную мощность оборудования.

В расчет входят:

• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые токи;
• характер нагрузки;
• продолжительность максимальных режимов;
• эксплуатационный резерв;
• перспектива увеличения мощности.

Это позволяет определить, соответствует ли ТМГ 1250 конкретному объекту.

Герметичное исполнение ТМГ 1250

Трансформаторы серии ТМГ имеют герметичную масляную систему.

Масло не имеет непосредственного контакта с окружающей атмосферой, что является одной из основных конструктивных особенностей данного типа оборудования.

При подборе необходимо учитывать:

• устройство бака;
• условия размещения;
• тепловой режим;
• требования к обслуживанию;
• конструкцию трансформаторного отсека.

Компенсация температурных изменений объема масла

В процессе эксплуатации температура масла меняется в зависимости от нагрузки и условий окружающей среды.

При нагревании его объем увеличивается, при охлаждении — уменьшается.

В ТМГ изменение объема масла компенсируется конструкцией герметичного бака.

Масляная изоляция и охлаждение

Трансформаторное масло выполняет несколько функций:

• обеспечивает электрическую изоляцию;
• охлаждает обмотки;
• отводит тепло от активной части;
• охлаждает магнитопровод;
• передает тепло к поверхности бака.

При размещении трансформатора внутри КТП необходимо учитывать его тепловые характеристики.

ТМГ 1250 и РУНН 0.4 кВ

На стороне 0.4 кВ трансформатор работает совместно с низковольтным распределительным устройством.

В его состав могут входить:

• вводной автоматический выключатель;
• сборные шины;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы учета;
• измерительное оборудование;
• устройства управления и автоматики.

Параметры РУНН рассчитываются с учетом мощности ТМГ 1250 и принятой схемы электроснабжения.

ТМГ 1250 для нового строительства

При проектировании нового энергоузла параметры трансформатора необходимо согласовать с остальной электротехнической частью.

Определяются:

• напряжение питающей сети;
• расчетная нагрузка;
• количество трансформаторов;
• тип КТП;
• схема РУВН;
• параметры РУНН;
• количество отходящих линий;
• способ подключения оборудования.

Комплексный подбор позволяет сформировать технически согласованную систему.

ТМГ 1250 при реконструкции подстанции

Трансформатор может использоваться при модернизации действующего объекта.

Причинами реконструкции могут быть:

• увеличение нагрузки;
• расширение производства;
• подключение нового оборудования;
• износ действующего трансформатора;
• изменение электрической схемы;
• модернизация РУВН;
• реконструкция низковольтной части.

Перед заменой необходимо проверить параметры существующего энергоузла.

Замена существующего трансформатора

При подборе ТМГ 1250 на замену действующему оборудованию сравниваются:

• номинальная мощность;
• напряжение ВН;
• напряжение НН;
• схема и группа соединения;
• диапазон регулирования;
• габаритные размеры;
• расположение вводов и выводов;
• параметры шин;
• кабельные присоединения;
• условия установки.

Для точной проработки желательно предоставить паспорт заменяемого трансформатора.

Увеличение мощности до 1250 кВА

При расширении объекта ТМГ 1250 может рассматриваться как вариант увеличения трансформаторной мощности.

До модернизации необходимо проверить:

• возможности питающей сети;
• пропускную способность линии 6 или 10 кВ;
• параметры РУВН;
• номиналы коммутационной аппаратуры;
• токовую нагрузку шин;
• возможности РУНН;
• расчетную перспективную нагрузку.

Если существующая система имеет недостаточный запас, может потребоваться комплексная реконструкция.

ТМГ 1250 в составе КТП-П

Трансформатор может использоваться в КТП-П 1250 кВА, если подстанция рассчитана на соответствующее масляное оборудование.

При проектировании согласовываются:

• габариты ТМГ;
• расположение высоковольтных вводов;
• соединения стороны 0.4 кВ;
• схема РУВН;
• параметры РУНН;
• конструкция трансформаторного отсека.

КТП-П 1250 является естественным направлением внутренней перелинковки.

ТМГ 1250 в КТП-ТК

Для тупиковой подстанции возможно применение трансформатора в составе КТП-ТК 1250 кВА.

В рамках одного проекта необходимо согласовать:

• высоковольтную коммутацию;
• силовой трансформатор;
• внутренние соединения;
• низковольтную часть;
• конструкцию трансформаторного отсека.

Все элементы подбираются в соответствии с одной электрической схемой.

ТМГ 1250 в КТП-ТВ

Еще одним вариантом является использование ТМГ в КТП-ТВ 1250 кВА.

При подборе учитываются:

• схема высоковольтной части;
• размеры трансформатора;
• расположение вводов и выводов;
• внутренние шинные соединения;
• конфигурация РУНН;
• условия эксплуатации.

Конкретное исполнение определяется проектной документацией.

ТМГ 1250 в утепленной трансформаторной подстанции

При размещении оборудования в теплоизолированном корпусе может использоваться утепленная КТП, рассчитанная на трансформатор мощностью 1250 кВА.

При проектировании учитываются:

• размеры трансформаторного отсека;
• теплоизоляция корпуса;
• тепловыделение оборудования;
• вентиляция;
• внутренний температурный режим;
• положение присоединений;
• доступ для обслуживания.

Такое решение может применяться на различных объектах Челябинской области в зависимости от условий площадки.

Один трансформатор ТМГ 1250 кВА

В однотрансформаторной системе установленная мощность составляет:

1250 кВА.

Такой вариант применяется, если один трансформатор обеспечивает необходимую расчетную нагрузку и соответствует принятой схеме электроснабжения.

Два трансформатора ТМГ 1250 кВА

В двухтрансформаторном энергоузле могут применяться два ТМГ по 1250 кВА.

Суммарная установленная трансформаторная мощность составляет:

2 × 1250 кВА = 2500 кВА.

При такой конфигурации дополнительно определяются:

• распределение нагрузки;
• режимы работы трансформаторов;
• секционирование РУНН;
• схема резервирования;
• параметры секционного аппарата;
• характеристики сборных шин.

ТМГ 1250 и ТМГ 1000

ТМГ 1000 кВА имеет меньшую номинальную мощность.

ТМГ 1250 может рассматриваться, если мощности 1000 кВА уже недостаточно или объект имеет перспективу роста электропотребления.

При сравнении учитываются:

• текущая расчетная нагрузка;
• необходимый резерв;
• рабочие токи;
• планы расширения объекта.

ТМГ 1250 и ТМГ 1600

Если расчетная нагрузка превышает возможности номинала 1250 кВА, может использоваться ТМГ 1600 кВА.

При переходе на более высокий номинал необходимо проверить:

• параметры питающей сети;
• рабочие токи;
• характеристики РУНН;
• пропускную способность кабелей;
• токовую нагрузку шин;
• перспективную мощность.

Выбор должен подтверждаться расчетом.

ТМГ 1250 и ТМ 1250

ТМГ и ТМ являются масляными силовыми трансформаторами, но отличаются конструктивным исполнением.

Для ТМГ 1250 характерна герметичная масляная система без непосредственного контакта масла с окружающей атмосферой.

При сравнении учитываются:

• конструкция бака;
• устройство масляной системы;
• условия эксплуатации;
• особенности обслуживания;
• габариты оборудования;
• проектные требования.

ТМГ 1250 и ТМЗ 1250

ТМЗ также относится к масляному трансформаторному оборудованию, но имеет другое конструктивное исполнение масляной системы.

При сравнении анализируются:

• способ защиты масла;
• система компенсации его объема;
• конструкция бака;
• условия установки;
• требования к эксплуатации;
• особенности обслуживания.

Выбор выполняется на основании технического задания.

ТМГ 1250 и сухие трансформаторы

На отдельных объектах альтернативой масляному ТМГ могут выступать сухие трансформаторы сопоставимой мощности.

При выборе учитываются:

• тип изоляционной системы;
• способ охлаждения;
• условия размещения;
• требования к вентиляции;
• конструкция подстанции;
• эксплуатационные особенности.

Масляное или сухое исполнение выбирается в рамках общей проектной задачи.

Связанное оборудование и внутренняя перелинковка

Для развития тематического SEO-кластера страницу ТМГ 1250 в Челябинске целесообразно связать с разделами:

• ТМГ 1000 кВА;
• ТМГ 1600 кВА;
• ТМ 1250 кВА;
• ТМЗ 1250 кВА;
• масляные трансформаторы;
• сухие трансформаторы;
• КТП-П 1250 кВА;
• КТП-ТК 1250 кВА;
• КТП-ТВ 1250 кВА;
• 2КТП 2×1250 кВА;
• утепленные трансформаторные подстанции.

Такая перелинковка связывает региональную страницу ТМГ 1250 с близкими по мощности трансформаторами и соответствующими комплектными подстанциями УЗЭУ.

Цена ТМГ 1250 кВА в Челябинске

Стоимость трансформатора зависит от технического исполнения и состава поставки.

На цену могут влиять:

• исполнение на 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• конструкция высоковольтных вводов;
• исполнение низковольтных выводов;
• дополнительное оснащение;
• устройства контроля;
• климатическое исполнение;
• требования проектной документации;
• условия доставки в Челябинск.

Точная стоимость определяется после согласования технической спецификации.

Купить трансформатор ТМГ 1250/10(6)/0.4 кВ в Челябинске

УЗЭУ осуществляет поставку силовых масляных трансформаторов ТМГ 1250 кВА 10(6)/0.4 кВ для нового строительства, реконструкции подстанций, увеличения электрической мощности и замены действующего оборудования.

ТМГ 1250 может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных трансформаторных подстанций, если проект предусматривает установку соответствующего силового трансформатора.

Осуществляется поставка ТМГ 1250/10(6)/0.4 кВ в Челябинск и по Челябинской области.

Для подготовки технического предложения и расчета стоимости можно предоставить проект, техническое задание, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры необходимого оборудования.
