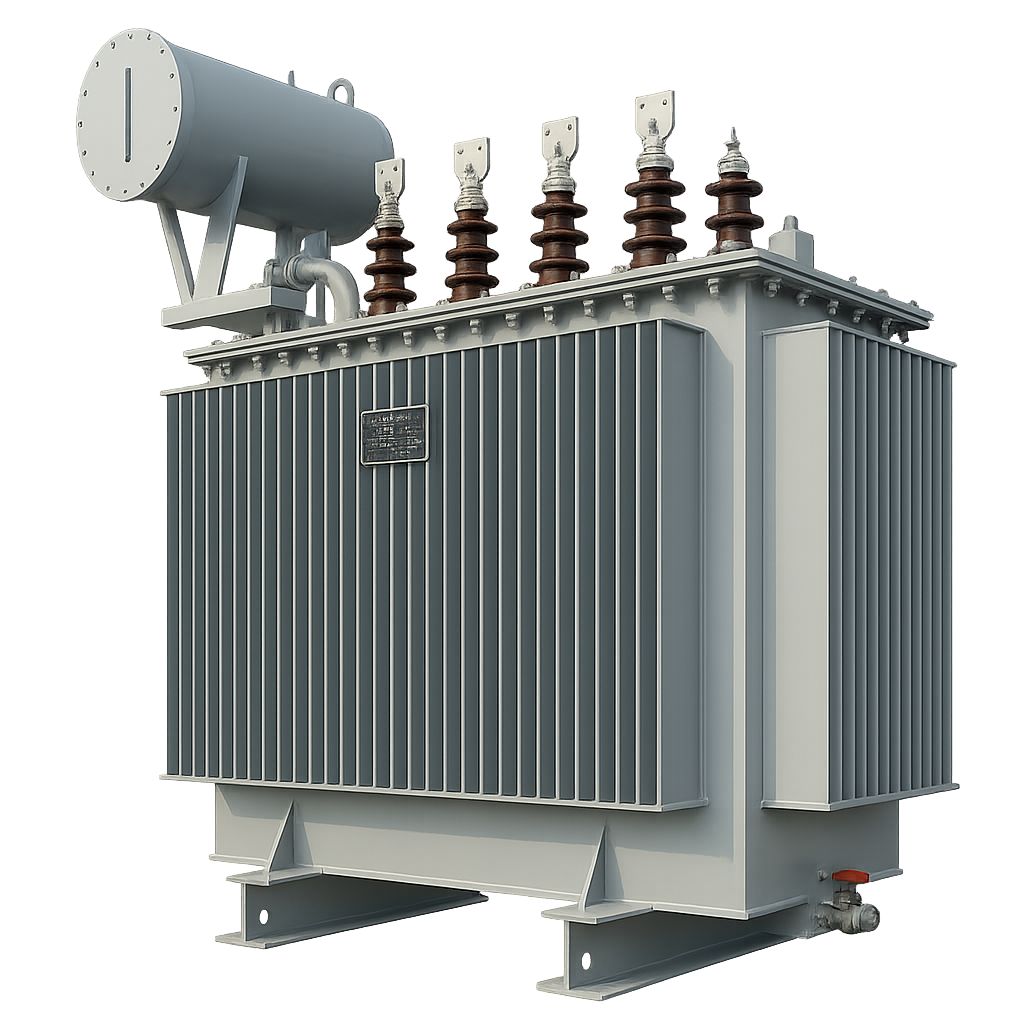

Трансформатор ТМ 1250/10(6)/0.4 кВ в Ханты-Мансийске

Описание

ТМ 1250/10(6)/0.4 кВ — трехфазный силовой масляный трансформатор номинальной мощностью 1250 кВА, предназначенный для преобразования напряжения 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы серии ТМ применяются в распределительных системах электроснабжения производственных, промышленных, складских, инфраструктурных и коммерческих объектов. Оборудование может поставляться отдельно либо использоваться как силовой трансформатор в составе комплектной трансформаторной подстанции.

Для Ханты-Мансийска и ХМАО — Югры ТМ 1250 кВА может применяться при строительстве новых энергоузлов, реконструкции действующих подстанций, увеличении электрической мощности, замене существующего силового оборудования и модернизации распределительных сетей 0.4 кВ.

ТМ относится к традиционным масляным силовым трансформаторам. Трансформаторное масло используется для электрической изоляции и охлаждения активной части. Конструкция бака, система компенсации температурного изменения объема масла, исполнение вводов и дополнительное оснащение зависят от конкретной модификации.

Для эксплуатации оборудования в Ханты-Мансийске дополнительно необходимо учитывать климатическое исполнение, способ размещения трансформатора, параметры корпуса КТП и фактические температурные условия площадки.

УЗЭУ осуществляет поставку трансформаторов ТМ 1250/10(6)/0.4 кВ в Ханты-Мансийск и по ХМАО — Югре с подбором исполнения по проекту, техническому заданию, спецификации или однолинейной схеме.

Комплектация трансформатора ТМ 1250 кВА

Состав поставки формируется в соответствии с требованиями конкретного проекта. В комплектацию могут входить:

• силовой масляный трансформатор ТМ 1250 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• система компенсации температурного изменения объема масла;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния оборудования;
• элементы заземления;
• монтажные и транспортировочные приспособления;
• паспорт трансформатора;
• руководство по эксплуатации;
• комплект технической документации.

Схема и группа соединения обмоток, диапазон регулирования, конструкция вводов и дополнительное оснащение определяются техническим заданием.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

ТМ 1250 кВА для объектов Ханты-Мансийска

Номинал 1250 кВА применяется в системах электроснабжения с существенной расчетной нагрузкой на стороне 0.4 кВ.

Трансформатор может использоваться для питания:

• производственных площадок;
• промышленных объектов;
• складской инфраструктуры;
• логистических комплексов;
• административно-коммерческих зданий;
• инженерных систем;
• технологического оборудования;
• распределительных центров питания.

Применимость мощности 1250 кВА определяется электротехническим расчетом.

Основные технические характеристики ТМ 1250

К базовым параметрам относятся:

• номинальная мощность — 1250 кВА;
• напряжение высокой стороны — 6 или 10 кВ;
• напряжение низкой стороны — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• серия — ТМ.

Остальные характеристики зависят от конкретного исполнения оборудования.

ТМ 1250/10/0.4 кВ

Исполнение ТМ 1250/10/0.4 кВ применяется при подключении объекта к распределительной сети 10 кВ.

Электроэнергия поступает на высоковольтную обмотку трансформатора, преобразуется до 0.4 кВ и далее передается в РУНН.

После этого питание распределяется между отходящими линиями объекта.

ТМ 1250/6/0.4 кВ

Для объектов с питающим напряжением 6 кВ применяется ТМ 1250/6/0.4 кВ.

На соответствующий класс напряжения должны быть рассчитаны:

• первичная обмотка трансформатора;
• РУВН;
• коммутационные аппараты;
• защитные устройства;
• высоковольтные кабельные линии;
• шинные соединения.

Исполнение 6 или 10 кВ выбирается по техническим условиям подключения.

Подбор ТМ 1250 по расчетной нагрузке

Выбор мощности трансформатора выполняется с учетом фактического режима электропотребления.

При расчете анализируются:

• установленная мощность оборудования;
• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые токи;
• характер нагрузки;
• продолжительность максимальных режимов;
• необходимый эксплуатационный резерв;
• перспективное увеличение мощности.

Такой подход позволяет определить, соответствует ли номинал 1250 кВА требованиям конкретного объекта.

Масляная изоляция и охлаждение ТМ 1250

Трансформаторное масло является частью изоляционной и охлаждающей системы.

Оно выполняет следующие функции:

• электрическая изоляция;
• охлаждение обмоток;
• отвод тепла от активной части;
• охлаждение магнитопровода;
• передача тепла к конструктивным элементам бака.

Конкретное исполнение системы охлаждения определяется конструкцией трансформатора.

Компенсация изменения объема масла

Во время эксплуатации температура масла изменяется в зависимости от нагрузки и окружающих условий.

При нагреве его объем увеличивается, при охлаждении — уменьшается.

Для компенсации таких изменений конструкцией трансформатора предусматривается соответствующая система. Ее конкретное устройство определяется исполнением ТМ.

ТМ 1250 и РУНН 0.4 кВ

После преобразования напряжения электроэнергия поступает в распределительное устройство низкого напряжения.

В состав РУНН могут входить:

• вводной автоматический выключатель;
• система сборных шин;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы учета;
• измерительные устройства;
• элементы управления и автоматики.

Параметры распределительной части определяются мощностью трансформатора и принятой электрической схемой.

ТМ 1250 для климатических условий ХМАО

При подборе оборудования для Ханты-Мансийска необходимо учитывать фактические условия эксплуатации.

В проекте могут быть установлены требования к:

• климатическому исполнению;
• расчетному температурному диапазону;
• открытому или закрытому способу установки;
• конструкции трансформаторной подстанции;
• внутреннему температурному режиму;
• вентиляции;
• защите оборудования от внешних воздействий.

Конкретная модификация трансформатора подбирается по параметрам площадки.

ТМ 1250 в закрытой трансформаторной подстанции

При установке трансформатора внутри корпуса КТП необходимо согласовать его параметры с конструкцией трансформаторного отсека.

Учитываются:

• габариты ТМ 1250;
• электрические расстояния;
• положение вводов и выводов;
• способ подключения ВН и НН;
• условия вентиляции;
• теплоотвод;
• доступ для обслуживания.

Для северного региона особенно важно корректно определить температурный режим внутри подстанции.

ТМ 1250 в утепленной КТП

Трансформатор может использоваться в составе утепленной комплектной подстанции, если ее конструкция рассчитана на соответствующее масляное оборудование.

При проектировании учитываются:

• теплоизоляция корпуса;
• размеры трансформаторного отсека;
• тепловыделение;
• вентиляция;
• внутренний температурный режим;
• положение электрических присоединений;
• технологические проходы.

Такое решение может применяться на объектах ХМАО при соответствующих проектных требованиях.

ТМ 1250 для нового строительства

При проектировании новой подстанции силовой трансформатор выбирается совместно с остальным оборудованием.

Определяются:

• напряжение питающей сети;
• расчетная нагрузка;
• количество трансформаторов;
• тип КТП;
• схема РУВН;
• параметры РУНН;
• количество отходящих линий;
• способ выполнения присоединений.

Комплексный подбор позволяет согласовать технические параметры всех элементов системы.

ТМ 1250 при реконструкции подстанции

Трансформатор может применяться при модернизации действующего энергоузла.

Причинами реконструкции могут быть:

• увеличение электрической нагрузки;
• расширение объекта;
• подключение нового оборудования;
• износ существующего трансформатора;
• изменение схемы электроснабжения;
• модернизация РУВН;
• реконструкция низковольтной части.

Перед заменой необходимо проверить характеристики существующей инфраструктуры.

Замена существующего трансформатора

При подборе ТМ 1250 на замену действующему оборудованию анализируются:

• номинальная мощность;
• напряжение высокой стороны;
• напряжение низкой стороны;
• схема и группа соединения;
• диапазон регулирования;
• габариты;
• расположение вводов и выводов;
• шинные присоединения;
• кабельные подключения;
• условия размещения.

Паспорт заменяемого трансформатора желательно использовать как один из основных исходных документов.

Увеличение мощности до 1250 кВА

При росте электропотребления ТМ 1250 может использоваться в рамках увеличения трансформаторной мощности объекта.

До модернизации необходимо проверить:

• доступную мощность внешней сети;
• пропускную способность линии 6 или 10 кВ;
• параметры РУВН;
• характеристики коммутационных аппаратов;
• допустимую нагрузку шин;
• возможности РУНН;
• перспективную расчетную мощность.

В отдельных случаях требуется комплексная модернизация энергоузла.

ТМ 1250 в составе КТП-П

Трансформатор может применяться в КТП-П 1250 кВА, если конструкция подстанции рассчитана на соответствующее масляное оборудование.

При комплектовании согласовываются:

• габариты ТМ;
• расположение высоковольтных вводов;
• низковольтные соединения;
• схема РУВН;
• параметры РУНН;
• конструкция трансформаторного отсека.

КТП-П 1250 является релевантным направлением внутренней перелинковки.

ТМ 1250 в составе КТП-ТК

Для тупиковой схемы возможно применение трансформатора в КТП-ТК 1250 кВА.

В проекте согласовываются:

• высоковольтная коммутация;
• силовой трансформатор;
• трансформаторный отсек;
• внутренние соединения;
• распределительная система 0.4 кВ.

Все элементы должны соответствовать одной электрической схеме.

ТМ 1250 в составе КТП-ТВ

Другим вариантом является использование ТМ в КТП-ТВ 1250 кВА.

При подборе учитываются:

• электрическая схема;
• конструкция высоковольтной части;
• размеры трансформатора;
• расположение присоединений;
• параметры РУНН;
• условия эксплуатации.

Конкретное исполнение определяется проектной документацией.

Один трансформатор ТМ 1250 кВА

В однотрансформаторной системе установленная трансформаторная мощность составляет:

1250 кВА.

Такое решение применяется, если один трансформатор соответствует расчетной нагрузке и принятой структуре электроснабжения.

Два трансформатора ТМ 1250 кВА

В двухтрансформаторном энергоузле могут использоваться два трансформатора по 1250 кВА.

Суммарная установленная мощность составляет:

2 × 1250 кВА = 2500 кВА.

Для такой схемы дополнительно определяются:

• распределение нагрузки;
• режимы работы трансформаторов;
• секционирование РУНН;
• параметры секционного аппарата;
• схема резервирования;
• характеристики сборных шин.

ТМ 1250 и ТМ 1000

ТМ 1000 кВА относится к меньшему номиналу той же серии.

ТМ 1250 может рассматриваться при более высокой расчетной нагрузке либо при необходимости дополнительного эксплуатационного резерва.

Разница по установленной мощности составляет 250 кВА.

ТМ 1250 и ТМ 1600

Для объектов с более высокой нагрузкой может применяться ТМ 1600 кВА.

При сравнении необходимо учитывать:

• текущую расчетную мощность;
• перспективный рост электропотребления;
• рабочие токи;
• параметры РУНН;
• пропускную способность линий;
• необходимый запас мощности.

Переход на больший номинал должен быть технически обоснован.

ТМ 1250 и ТМГ 1250

ТМ и ТМГ относятся к масляным силовым трансформаторам одинаковой мощности, но имеют различное конструктивное исполнение.

Для ТМГ 1250 характерна герметичная масляная система без непосредственного контакта масла с окружающей атмосферой.

При сравнении с ТМ учитываются:

• устройство масляной системы;
• конструкция бака;
• способ компенсации изменения объема масла;
• условия эксплуатации;
• требования к обслуживанию;
• компоновка подстанции.

ТМ 1250 и ТМЗ 1250

ТМЗ также относится к масляным силовым трансформаторам, но имеет другое устройство масляной системы.

При выборе между ТМ и ТМЗ анализируются:

• способ защиты масла;
• система компенсации изменения его объема;
• конструкция бака;
• условия размещения;
• эксплуатационные требования;
• особенности обслуживания.

Окончательный выбор выполняется по техническому заданию.

ТМ 1250 и сухие трансформаторы

На отдельных объектах альтернативой ТМ может быть сухой трансформатор соответствующей мощности.

При сравнении учитываются:

• тип изоляционной системы;
• способ охлаждения;
• место установки;
• требования к вентиляции;
• конструкция подстанции;
• условия эксплуатации.

Тип трансформатора выбирается в рамках общего проекта электроснабжения.

Связанное оборудование и внутренняя перелинковка

Для формирования тематического SEO-кластера страницу ТМ 1250 в Ханты-Мансийске целесообразно связать с разделами:

• ТМ 1000 кВА;
• ТМ 1600 кВА;
• ТМГ 1250 кВА;
• ТМЗ 1250 кВА;
• масляные трансформаторы;
• сухие трансформаторы;
• КТП-П 1250 кВА;
• КТП-ТК 1250 кВА;
• КТП-ТВ 1250 кВА;
• 2КТП 2×1250 кВА;
• утепленные трансформаторные подстанции.

Такая перелинковка связывает региональную страницу ТМ 1250 с близкими по мощности трансформаторами и комплектными подстанциями УЗЭУ.

Цена ТМ 1250 кВА в Ханты-Мансийске

Стоимость трансформатора определяется технической конфигурацией и составом поставки.

На цену могут влиять:

• исполнение на 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• конструкция высоковольтных вводов;
• исполнение низковольтных выводов;
• дополнительное оснащение;
• устройства контроля;
• климатическое исполнение;
• требования проектной документации;
• условия доставки в Ханты-Мансийск.

Точная стоимость рассчитывается после согласования технической спецификации.

Купить трансформатор ТМ 1250/10(6)/0.4 кВ в Ханты-Мансийске

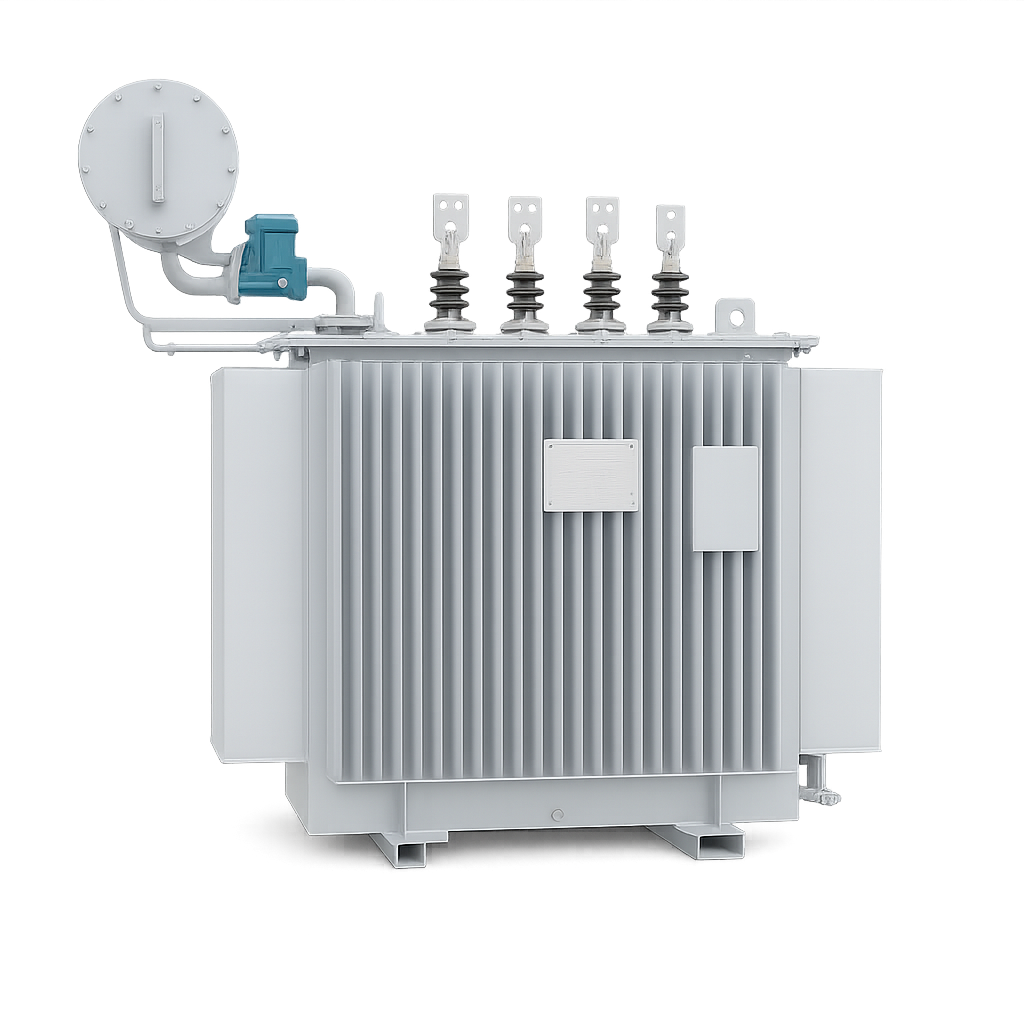

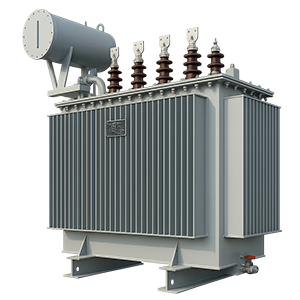

УЗЭУ осуществляет поставку силовых масляных трансформаторов ТМ 1250 кВА 10(6)/0.4 кВ для нового строительства, реконструкции трансформаторных подстанций, увеличения мощности и замены действующего силового оборудования.

ТМ 1250 может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных трансформаторных подстанций, если проект предусматривает применение соответствующего масляного трансформатора.

Осуществляется поставка ТМ 1250/10(6)/0.4 кВ в Ханты-Мансийск и по ХМАО — Югре.

Для подготовки технического предложения и расчета стоимости можно предоставить проект, техническое задание, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры необходимого оборудования.
