Трансформатор ТМ 1250/10(6)/0.4 кВ в Уфе

Описание

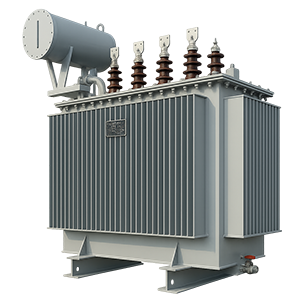

ТМ 1250/10(6)/0.4 кВ — трехфазный силовой масляный трансформатор номинальной мощностью 1250 кВА, предназначенный для преобразования напряжения 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы серии ТМ применяются в системах электроснабжения промышленных, производственных, складских, коммерческих и инфраструктурных объектов. Оборудование может использоваться как самостоятельный силовой трансформатор либо входить в состав комплектной трансформаторной подстанции соответствующей мощности.

Для Уфы и Республики Башкортостан ТМ 1250 кВА может применяться при строительстве новых энергоузлов, реконструкции действующих подстанций, замене существующего оборудования, увеличении электрической мощности и модернизации распределительной сети 0.4 кВ.

ТМ относится к масляным силовым трансформаторам традиционного исполнения. Трансформаторное масло используется в качестве изоляционной и охлаждающей среды. Конструкция бака, система компенсации температурного изменения объема масла, исполнение вводов и дополнительное оснащение зависят от конкретной модификации оборудования.

УЗЭУ осуществляет поставку трансформаторов ТМ 1250/10(6)/0.4 кВ в Уфу и по Республике Башкортостан с подбором исполнения по проекту, техническому заданию, спецификации или однолинейной схеме.

Комплектация трансформатора ТМ 1250 кВА

Комплект поставки определяется техническими требованиями конкретного объекта. В его состав могут входить:

• силовой масляный трансформатор ТМ 1250 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• система компенсации температурного изменения объема масла;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния оборудования;
• элементы заземления;
• монтажные и транспортировочные приспособления;
• паспорт трансформатора;
• руководство по эксплуатации;
• комплект технической документации.

Схема и группа соединения обмоток, диапазон регулирования, конструкция вводов и дополнительное оснащение определяются требованиями проекта.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

ТМ 1250 кВА для объектов Уфы

Мощность 1250 кВА может использоваться в системах электроснабжения объектов со значительной расчетной нагрузкой на стороне 0.4 кВ.

Трансформатор подходит для питания:

• промышленных предприятий;
• производственных комплексов;
• складских объектов;
• логистических площадок;
• административно-коммерческих зданий;
• инженерной инфраструктуры;
• технологического оборудования;
• распределительных центров питания.

Необходимость применения номинала 1250 кВА определяется электротехническим расчетом.

Основные характеристики ТМ 1250

К базовым техническим параметрам относятся:

• номинальная мощность — 1250 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• серия — ТМ.

Другие характеристики определяются конкретным исполнением оборудования.

ТМ 1250/10/0.4 кВ

Исполнение ТМ 1250/10/0.4 кВ применяется на объектах с питающей сетью 10 кВ.

Трансформатор принимает напряжение на высокой стороне и преобразует его до 0.4 кВ. После этого электроэнергия поступает в низковольтное распределительное устройство и далее распределяется между потребителями.

Высоковольтная часть подстанции должна соответствовать классу напряжения 10 кВ.

ТМ 1250/6/0.4 кВ

Для объектов, подключенных к сети 6 кВ, применяется ТМ 1250/6/0.4 кВ.

На данный класс напряжения должны быть рассчитаны:

• первичная обмотка;
• РУВН;
• коммутационная аппаратура;
• устройства защиты;
• высоковольтные кабельные линии;
• внутренние шинные соединения.

Выбор исполнения 6 или 10 кВ выполняется по техническим условиям объекта.

Выбор ТМ 1250 по расчетной мощности

Подбор трансформатора следует выполнять на основании расчетной нагрузки, а не только суммарной установленной мощности оборудования.

При расчете учитываются:

• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые токи;
• характер нагрузки;
• режимы максимального потребления;
• требуемый эксплуатационный резерв;
• планы по увеличению мощности.

Это позволяет определить, насколько номинал 1250 кВА соответствует реальной задаче.

Масляная изоляция ТМ 1250

Трансформаторное масло используется для изоляции и охлаждения активной части.

Оно обеспечивает:

• электрическую изоляцию;
• охлаждение обмоток;
• отвод тепла от магнитопровода;
• охлаждение активной части;
• передачу тепла к конструктивным элементам бака.

Конкретное исполнение системы охлаждения определяется конструкцией трансформатора.

Компенсация температурного изменения объема масла

Во время эксплуатации температура трансформаторного масла изменяется вместе с нагрузкой оборудования и условиями окружающей среды.

При нагреве объем масла увеличивается, а при охлаждении уменьшается.

Для компенсации этих изменений конструкцией ТМ предусматривается соответствующая система. Ее конкретное устройство зависит от модификации трансформатора.

ТМ 1250 и распределительное устройство 0.4 кВ

После преобразования напряжения электроэнергия поступает в РУНН.

Низковольтное распределительное устройство может включать:

• вводной автоматический выключатель;
• сборные шины;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы учета;
• измерительные устройства;
• средства управления и автоматики.

Характеристики РУНН подбираются с учетом мощности трансформатора, расчетных токов и принятой электрической схемы.

ТМ 1250 для нового строительства

При проектировании нового энергоузла трансформатор необходимо выбирать одновременно с остальным оборудованием подстанции.

Определяются:

• напряжение питающей сети;
• расчетная нагрузка;
• количество трансформаторов;
• тип КТП;
• схема РУВН;
• параметры РУНН;
• количество отходящих линий;
• способ подключения оборудования.

Комплексная проработка позволяет заранее согласовать электрические и конструктивные параметры системы.

ТМ 1250 для реконструкции подстанции

Трансформатор может использоваться при модернизации существующего энергоузла.

Причинами реконструкции могут быть:

• рост нагрузки;
• расширение объекта;
• подключение дополнительного оборудования;
• износ установленного трансформатора;
• изменение схемы электроснабжения;
• модернизация РУВН;
• обновление низковольтной части.

Перед заменой необходимо проверить соответствие нового трансформатора существующей инфраструктуре.

Замена существующего трансформатора на ТМ 1250

При подборе ТМ 1250 вместо ранее установленного оборудования необходимо сопоставить:

• номинальную мощность;
• напряжение высокой стороны;
• напряжение низкой стороны;
• схему и группу соединения;
• диапазон регулирования;
• габариты;
• расположение вводов и выводов;
• шинные присоединения;
• кабельные подключения;
• условия размещения.

Паспорт заменяемого трансформатора желательно использовать при подготовке технического предложения.

Увеличение мощности объекта до 1250 кВА

ТМ 1250 может рассматриваться при увеличении трансформаторной мощности объекта.

До модернизации необходимо проверить:

• доступную мощность внешней сети;
• пропускную способность линии 6 или 10 кВ;
• характеристики РУВН;
• параметры коммутационных аппаратов;
• допустимые токи шин;
• возможности РУНН;
• перспективную электрическую нагрузку.

В некоторых проектах требуется комплексная реконструкция подстанции, а не только замена силового трансформатора.

ТМ 1250 в составе КТП-П

Трансформатор может использоваться в КТП-П 1250 кВА, если подстанция рассчитана на соответствующее масляное оборудование.

При проектировании согласовываются:

• габариты трансформатора;
• положение высоковольтных вводов;
• соединения стороны 0.4 кВ;
• схема РУВН;
• характеристики РУНН;
• конструкция трансформаторного отсека.

КТП-П 1250 может использоваться как одно из основных направлений внутренней перелинковки.

ТМ 1250 в составе КТП-ТК

Для тупиковой схемы возможно применение трансформатора в КТП-ТК 1250 кВА.

В едином проекте согласовываются:

• высоковольтная коммутация;
• силовой трансформатор;
• внутренние электрические соединения;
• трансформаторный отсек;
• распределительное устройство низкого напряжения.

Комплектация определяется параметрами объекта.

ТМ 1250 в составе КТП-ТВ

Трансформатор может также использоваться в КТП-ТВ 1250 кВА.

При проектировании учитываются:

• схема высоковольтной части;
• габариты ТМ 1250;
• положение вводов и выводов;
• параметры внутренних соединений;
• характеристики РУНН;
• условия размещения.

Конкретная конфигурация определяется проектной документацией.

ТМ 1250 в утепленной трансформаторной подстанции

При необходимости трансформатор может быть установлен в утепленной КТП соответствующей мощности.

При подборе учитываются:

• размеры трансформаторного отсека;
• теплоизоляция корпуса;
• тепловыделение оборудования;
• вентиляция;
• внутренний температурный режим;
• расположение электрических присоединений;
• доступ для технического обслуживания.

Исполнение определяется условиями конкретной площадки в Уфе или Республике Башкортостан.

Один трансформатор ТМ 1250 кВА

При однотрансформаторной схеме установленная мощность составляет:

1250 кВА.

Такой вариант применяется, если один трансформатор соответствует расчетной нагрузке и принятой схеме электроснабжения объекта.

Два трансформатора ТМ 1250 кВА

В двухтрансформаторной системе могут использоваться два ТМ мощностью по 1250 кВА.

Суммарная установленная трансформаторная мощность:

2 × 1250 кВА = 2500 кВА.

Для такой схемы дополнительно определяются:

• распределение нагрузки;
• режимы работы трансформаторов;
• секционирование РУНН;
• параметры секционного аппарата;
• схема резервирования;
• характеристики сборных шин.

ТМ 1250 и ТМ 1000

ТМ 1000 кВА имеет меньшую номинальную мощность.

ТМ 1250 может рассматриваться при:

• более высокой расчетной нагрузке;
• необходимости дополнительного резерва;
• расширении объекта;
• подключении новых потребителей.

Разница между номиналами составляет 250 кВА установленной мощности.

ТМ 1250 и ТМ 1600

Если расчетная нагрузка превышает возможности номинала 1250 кВА, может рассматриваться ТМ 1600 кВА.

При сравнении учитываются:

• текущая электрическая нагрузка;
• перспективное увеличение потребления;
• рабочие токи;
• параметры РУНН;
• пропускная способность линий;
• требуемый резерв мощности.

Выбор более высокого номинала должен подтверждаться расчетом.

ТМ 1250 и ТМГ 1250

ТМ и ТМГ относятся к масляным силовым трансформаторам, но отличаются конструктивным исполнением.

Для ТМГ 1250 характерна герметичная масляная система, при которой трансформаторное масло не имеет непосредственного контакта с окружающей атмосферой.

При сравнении учитываются:

• устройство масляной системы;
• конструкция бака;
• способ компенсации изменения объема масла;
• условия эксплуатации;
• требования к обслуживанию;
• конструкция подстанции.

ТМ 1250 и ТМЗ 1250

ТМЗ также относится к масляным силовым трансформаторам, но отличается устройством масляной системы.

При выборе между ТМ и ТМЗ анализируются:

• способ защиты масла;
• конструкция бака;
• система компенсации изменения объема масла;
• условия размещения;
• особенности эксплуатации;
• требования проектной документации.

Конкретная серия выбирается по техническому заданию.

ТМ 1250 и сухие трансформаторы

На некоторых объектах альтернативой масляному ТМ может быть сухой трансформатор сопоставимой мощности.

При сравнении учитываются:

• тип изоляционной системы;
• способ охлаждения;
• место установки;
• требования к вентиляции;
• конструкция подстанции;
• эксплуатационные особенности.

Тип силового трансформатора определяется в рамках общего проекта электроснабжения.

Связанное оборудование и внутренняя перелинковка

Для формирования тематического SEO-кластера страницу ТМ 1250 в Уфе целесообразно связать с разделами:

• ТМ 1000 кВА;
• ТМ 1600 кВА;
• ТМГ 1250 кВА;
• ТМЗ 1250 кВА;
• масляные трансформаторы;
• сухие трансформаторы;
• КТП-П 1250 кВА;
• КТП-ТК 1250 кВА;
• КТП-ТВ 1250 кВА;
• 2КТП 2×1250 кВА;
• утепленные трансформаторные подстанции.

Такая перелинковка формирует связанный кластер оборудования мощностью 1250 кВА и связывает региональную страницу с основными товарными разделами УЗЭУ.

Цена ТМ 1250 кВА в Уфе

Стоимость трансформатора определяется техническим исполнением и составом поставки.

На цену могут влиять:

• исполнение на 6 или 10 кВ;
• схема и группа соединения;
• диапазон регулирования;
• исполнение высоковольтных вводов;
• конструкция низковольтных выводов;
• дополнительная комплектация;
• устройства контроля;
• климатическое исполнение;
• требования проекта;
• условия доставки в Уфу.

Точная стоимость рассчитывается после согласования технической спецификации.

Купить трансформатор ТМ 1250/10(6)/0.4 кВ в Уфе

УЗЭУ осуществляет поставку силовых масляных трансформаторов ТМ 1250 кВА 10(6)/0.4 кВ для строительства новых объектов, реконструкции подстанций, увеличения мощности и замены существующего трансформаторного оборудования.

ТМ 1250 может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных трансформаторных подстанций, если проект предусматривает применение соответствующего масляного трансформатора.

Осуществляется поставка ТМ 1250/10(6)/0.4 кВ в Уфу и по Республике Башкортостан.

Для подготовки технического предложения и расчета стоимости можно предоставить проект, техническое задание, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры необходимого оборудования.
