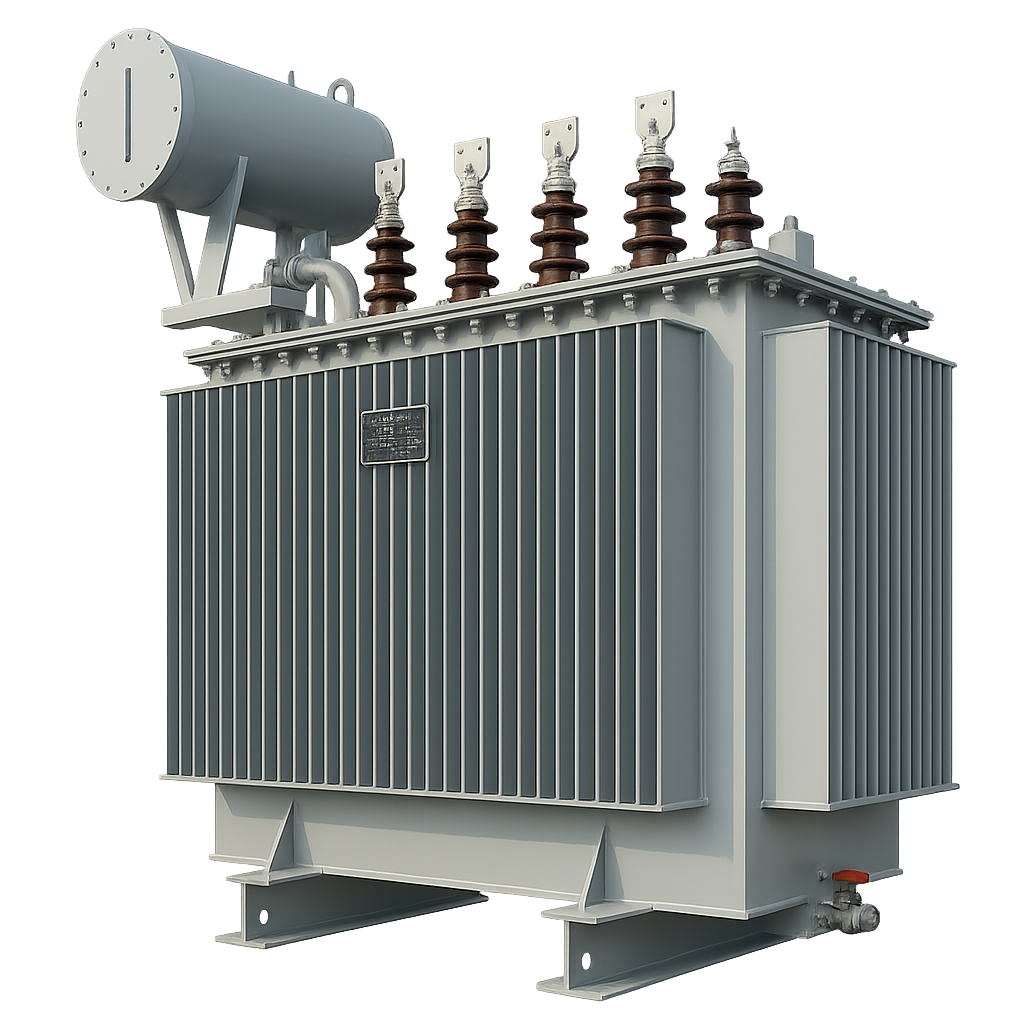

Трансформатор ТМ 630/10(6)/0,4 кВ в Ханты-Мансийске

Описание

Трансформатор ТМ 630 кВА — трехфазный масляный силовой трансформатор, предназначенный для преобразования электрической энергии с напряжения 10 или 6 кВ до 0,4 кВ. Оборудование применяется в распределительных сетях промышленных предприятий, технических баз, инженерных объектов, складских комплексов и в составе комплектных трансформаторных подстанций.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

Применение трансформатора ТМ 630 в ХМАО

ТМ 630 может применяться на объектах с различной структурой электрической нагрузки.

В их числе:

• производственные площадки;
• технические базы;
• насосные станции;
• складские комплексы;
• инженерные сооружения;
• административно-производственные здания;
• комплектные трансформаторные подстанции;
• вспомогательные объекты инфраструктуры.

Для ХМАО характерно наличие большого количества технических и сервисных объектов, где одновременно могут работать электродвигатели, насосы, компрессоры, системы отопления, вентиляция, освещение и автоматика.

При такой структуре нагрузки особенно важно учитывать максимальные режимы потребления, а не только среднее значение мощности.

ТМ 630 10/0,4 кВ

Исполнение ТМ 630 10/0,4 кВ используется на объектах с питающей сетью 10 кВ.

Под данный класс напряжения рассчитываются:

• первичная обмотка;
• высоковольтные кабели;
• коммутационные аппараты;
• устройства защиты;
• распределительное оборудование.

На стороне 0,4 кВ электроэнергия передается в РУНН и далее распределяется между потребителями.

Для нового объекта напряжение высокой стороны определяется техническими условиями подключения. При реконструкции необходимо учитывать параметры действующей сети.

ТМ 630 6/0,4 кВ

Для сетей 6 кВ используется исполнение ТМ 630 6/0,4 кВ.

Высоковольтная часть в этом случае должна соответствовать классу напряжения 6 кВ.

При подборе необходимо проверить:

• параметры питающей линии;
• высоковольтную аппаратуру;
• защитные устройства;
• кабели;
• существующую однолинейную схему.

Исполнение 6 или 10 кВ выбирается не произвольно, а в соответствии с проектом объекта.

Расчет мощности 630 кВА

Номинал трансформатора должен соответствовать расчетной полной мощности.

При подборе учитываются:

• установленная мощность потребителей;
• коэффициенты спроса;
• одновременность работы оборудования;
• пусковые токи;
• технологические режимы;
• сезонные изменения нагрузки;
• эксплуатационный резерв;
• перспективное увеличение потребления.

Для технических объектов ХМАО существенную роль могут играть насосные и компрессорные установки, электроприводы и системы отопления.

При их одновременной работе пиковая нагрузка может заметно отличаться от средней.

ТМ 630 для промышленных и технических объектов

На производственном или техническом объекте ТМ 630 может обеспечивать питание:

• станочного оборудования;
• электроприводов;
• насосов;
• компрессоров;
• систем вентиляции;
• отопления;
• освещения;
• автоматики;
• административных помещений.

При расчете желательно учитывать реальный график работы оборудования.

Если несколько мощных электроприемников запускаются одновременно, это должно быть отражено в выборе номинала трансформатора и защитной аппаратуры.

ТМ 630 для инженерной инфраструктуры

Трансформатор может использоваться для электроснабжения насосных станций, технических сооружений, систем связи, автоматики, вентиляционных установок и других объектов инженерного назначения.

Для таких систем часто важна не только установленная мощность, но и характер непрерывной нагрузки.

Если объект работает круглосуточно, режим эксплуатации необходимо учитывать при подборе оборудования и расчете резерва.

ТМ 630 в составе КТП

Одно из основных применений ТМ 630 — установка в составе комплектной трансформаторной подстанции.

При выборе КТП необходимо согласовать:

• габариты трансформатора;
• напряжение ВН;
• параметры НН;
• способ подключения;
• положение выводов;
• конструкцию трансформаторного отсека;
• высоковольтную часть;
• РУНН.

КТП должна проектироваться под конкретное исполнение ТМ 630, а не только под его номинальную мощность.

Однотрансформаторная КТП с ТМ 630

В однотрансформаторной подстанции используется один силовой трансформатор мощностью 630 кВА.

Такое решение может применяться на объектах, где проект предусматривает соответствующую схему электроснабжения.

При подборе учитываются:

• расчетная нагрузка;
• параметры внешней сети;
• количество отходящих линий;
• структура РУНН;
• требования к резервированию.

Тип самой подстанции определяется схемой объекта.

Двухтрансформаторная схема

В двухтрансформаторной подстанции могут использоваться два ТМ 630 кВА.

Суммарная установленная трансформаторная мощность в таком случае составляет 1260 кВА.

Однако рабочая схема может предусматривать:

• разделение нагрузки по секциям;
• резервирование;
• секционирование;
• разные режимы работы трансформаторов.

Поэтому доступную мощность необходимо определять по проекту всей системы.

Высоковольтная часть 6 или 10 кВ

ТМ 630 подключается к высоковольтному распределительному оборудованию соответствующего класса напряжения.

В зависимости от схемы могут применяться:

• КСО;
• КРУ;
• КРУН;
• высоковольтные ячейки;
• другие совместимые устройства.

При реконструкции необходимо проверить параметры существующей аппаратуры до заказа нового трансформатора.

Это особенно важно, если одновременно увеличивается мощность энергоузла.

РУНН 0,4 кВ

На низкой стороне трансформатор подключается к распределительному устройству 0,4 кВ.

При проектировании РУНН учитываются:

• расчетный ток;
• вводной автомат;
• сборные шины;
• отходящие линии;
• кабели;
• токи короткого замыкания;
• селективность защиты.

Все элементы должны быть рассчитаны на фактические параметры ТМ 630.

ТМ 630 и ТМГ 630

В качестве альтернативы можно рассматривать ТМГ соответствующей мощности.

Обе серии входят в категорию масляных силовых трансформаторов УЗЭУ, но имеют разное конструктивное исполнение.

ТМГ представляет собой герметичное исполнение, тогда как ТМ использует иную конструкцию масляной системы.

При выборе учитываются:

• требования проекта;
• условия эксплуатации;
• особенности обслуживания;
• конструкция КТП;
• габариты;
• стоимость конкретного исполнения.

Сравнивать оборудование только по мощности недостаточно.

ТМ 630 или сухой трансформатор

Для некоторых объектов проект может предусматривать сухой силовой трансформатор вместо масляного.

При сравнении учитываются:

• место установки;
• конструкция здания или КТП;
• требования к вентиляции;
• условия обслуживания;
• климатические факторы;
• стоимость решения.

Выбор должен быть основан на проектных требованиях и условиях эксплуатации.

Эксплуатация ТМ 630 в условиях Ханты-Мансийска

Для Ханты-Мансийска и ХМАО — Югры климатические условия являются важным фактором выбора трансформатора и всей подстанции.

Необходимо учитывать:

• минимальные и максимальные температуры в месте установки;
• климатическое исполнение;
• наружное или иное проектное размещение;
• характеристики КТП;
• условия обслуживания;
• режим эксплуатации в холодный период.

Точные допустимые параметры определяются документацией конкретного исполнения.

Важно учитывать весь энергоузел, поскольку трансформатор, коммутационная аппаратура, РУНН и автоматика должны быть рассчитаны на единые эксплуатационные условия.

ТМ 630 для северных технических площадок

На удаленных и технических объектах дополнительное значение имеют эксплуатационная доступность и возможность обслуживания.

При проектировании следует заранее определить:

• условия подъезда;
• возможность замены оборудования;
• расположение КТП;
• кабельные трассы;
• требования к обслуживанию;
• схему резервирования.

Для сложных площадок лучше учитывать эти ограничения еще до заказа оборудования, поскольку после изготовления изменить компоновку значительно сложнее.

Замена существующего трансформатора

Если ТМ 630 приобретается взамен действующего оборудования, желательно предоставить максимально полные исходные данные.

Необходимы:

• паспорт старого трансформатора;
• его мощность;
• напряжения;
• схема и группа соединения;
• габариты;
• положение выводов;
• фотографии;
• данные трансформаторного отсека.

Это позволяет проверить как электрическую, так и конструктивную совместимость.

Увеличение мощности с 400 до 630 кВА

При переходе с трансформатора 400 кВА на ТМ 630 необходимо проверить всю систему электроснабжения.

Анализируются:

• доступная мощность внешней сети;
• высоковольтные кабели;
• коммутационная аппаратура;
• КТП;
• РУНН;
• сборные шины;
• низковольтные кабели.

Увеличение мощности приводит к росту токов на стороне 0,4 кВ, поэтому существующее оборудование может потребовать модернизации.

ТМ 630 или 1000 кВА

Если объект планируется расширять, может возникнуть выбор между 630 и 1000 кВА.

При сравнении необходимо учитывать:

• текущую расчетную нагрузку;
• ожидаемый рост потребления;
• возможности внешней сети;
• параметры высоковольтной части;
• характеристики РУНН;
• кабельные линии;
• размеры КТП.

Больший номинал должен иметь техническое и экономическое обоснование.

ТМ 630 при новом строительстве

На новом объекте трансформатор желательно выбирать одновременно с подстанцией и всей распределительной системой.

Необходимо заранее определить:

• расчетную мощность;
• напряжение;
• схему соединения;
• тип КТП;
• высоковольтную часть;
• РУНН;
• кабельные трассы;
• место установки.

Комплексное проектирование позволяет избежать проблем с последующей совместимостью оборудования.

ТМ 630 при реконструкции

При реконструкции существующего энергоузла важно определить, какие элементы сохраняются.

Проверяются:

• питающая сеть;
• высоковольтные кабели;
• распределительные устройства;
• существующая КТП;
• РУНН;
• кабели 0,4 кВ;
• фундамент;
• условия монтажа.

Новый трансформатор должен быть согласован со всеми сохраняемыми компонентами.

Монтаж и доставка ТМ 630

Для ХМАО особое значение может иметь логистика, особенно если оборудование поставляется на удаленный объект.

До поставки необходимо проверить:

• маршрут доставки;
• возможность подъезда тяжелого транспорта;
• условия разгрузки;
• фундамент;
• габариты монтажной зоны;
• кабельные вводы;
• систему заземления;
• доступ для обслуживания.

Такая подготовка позволяет снизить риск дополнительных работ непосредственно на объекте.

Как подобрать ТМ 630 кВА в Ханты-Мансийске

Для подготовки технического предложения желательно предоставить:

• мощность — 630 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• место установки;
• тип существующей или проектируемой КТП;
• параметры высоковольтной части;
• характеристики РУНН;
• климатическое исполнение;
• дополнительные требования.

Если техническое решение еще формируется, можно одновременно сравнить другие масляные трансформаторы, рассмотреть сухие силовые трансформаторы и подобрать подходящую комплектную трансформаторную подстанцию.

Цена ТМ 630 кВА в Ханты-Мансийске

Стоимость трансформатора определяется индивидуально по согласованному исполнению.

На цену влияют:

• напряжение 6 или 10 кВ;
• схема и группа соединения;
• конструктивное исполнение;
• климатические требования;
• дополнительная комплектация;
• средства контроля и измерения;
• требования проекта;
• условия доставки в Ханты-Мансийск.

Точная стоимость рассчитывается после получения технического задания или спецификации.

Купить трансформатор ТМ 630/10(6)/0,4 кВ в Ханты-Мансийске

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 630 кВА 10(6)/0,4 кВ в Ханты-Мансийск и по ХМАО — Югре для промышленных, технических, инфраструктурных и энергетических объектов.

Оборудование может поставляться отдельно либо вместе с подходящей комплектной трансформаторной подстанцией, высоковольтной и низковольтной частью.

Для подготовки технического предложения и расчета стоимости можно предоставить проект, спецификацию, однолинейную схему, техническое задание либо данные существующего трансформатора, если оборудование требуется для реконструкции или замены.
