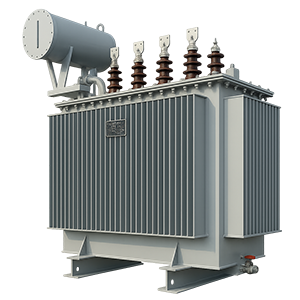

Трансформатор ТМ 630/10(6)/0,4 кВ в Перми

Описание

Трансформатор ТМ 630 кВА — трехфазный масляный силовой трансформатор, предназначенный для преобразования электрической энергии с напряжения 10 или 6 кВ до 0,4 кВ. Оборудование применяется на промышленных предприятиях, производственных площадках, в складских и логистических комплексах, на инженерных объектах и в составе комплектных трансформаторных подстанций.

Для Перми и Пермского края трансформаторы этого номинала востребованы на объектах, где требуется стабильное питание производственного и вспомогательного оборудования. Регион отличается развитой промышленностью, поэтому ТМ 630 может применяться на предприятиях с двигательной, насосной, компрессорной, вентиляционной и иной технологической нагрузкой.

При выборе трансформатора важно учитывать не только номинальную мощность 630 кВА, но и параметры внешней сети, реальную структуру потребления, пусковые токи, режимы работы оборудования, требования к резерву и условия эксплуатации.

ТМ входит в категорию масляных силовых трансформаторов УЗЭУ. Конкретное исполнение по напряжению, схеме соединения, климатическим требованиям и дополнительной комплектации определяется проектом или техническим заданием.

УЗЭУ осуществляет производство и поставку ТМ 630/10(6)/0,4 кВ в Пермь и по Пермскому краю для новых объектов, реконструкции и замены существующего трансформаторного оборудования.

Основные параметры ТМ 630 кВА

К основным характеристикам относятся:

• тип — трехфазный масляный силовой трансформатор;
• номинальная мощность — 630 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• назначение — преобразование электрической энергии;
• схема и группа соединения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• конструктивное исполнение — по техническому заданию;
• дополнительная комплектация — при необходимости.

Точные параметры конкретного трансформатора согласовываются в составе заказа.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

Где применяется ТМ 630 в Перми

Трансформатор мощностью 630 кВА может использоваться для электроснабжения различных типов объектов.

Основные варианты применения:

• промышленные предприятия;
• производственные цеха;
• технические базы;
• складские комплексы;
• логистические центры;
• инженерные сооружения;
• административно-производственные объекты;
• комплектные трансформаторные подстанции.

Для промышленных площадок Пермского края нагрузка может иметь сложную структуру. Одновременно могут работать станки, электродвигатели, насосы, компрессоры, вентиляционные установки, системы отопления и вспомогательное оборудование.

Поэтому номинал 630 кВА должен подтверждаться расчетом, а не выбираться только по ориентировочной мощности объекта.

ТМ 630 10/0,4 кВ

Исполнение ТМ 630 10/0,4 кВ применяется на объектах с питающей сетью 10 кВ.

Под соответствующий класс напряжения подбираются:

• первичная обмотка трансформатора;
• высоковольтные кабели;
• коммутационная аппаратура;
• устройства защиты;
• распределительное оборудование.

После преобразования электроэнергия передается на низковольтную сторону 0,4 кВ и далее распределяется между конечными потребителями.

Для нового объекта напряжение определяется техническими условиями на подключение. При реконструкции необходимо учитывать параметры действующей сети.

ТМ 630 6/0,4 кВ

Для сети 6 кВ применяется исполнение ТМ 630 6/0,4 кВ.

На стороне ВН должны соответствовать классу 6 кВ:

• кабельные линии;
• коммутационные аппараты;
• защитные устройства;
• первичная обмотка;
• элементы распределительного оборудования.

Выбор между 6 и 10 кВ определяется проектом и параметрами конкретного энергоузла.

Как рассчитывается мощность 630 кВА

Номинальная мощность трансформатора выбирается по расчетной полной нагрузке.

При этом учитываются:

• установленная мощность оборудования;
• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые токи;
• технологические циклы;
• сезонные нагрузки;
• необходимый резерв;
• перспектива увеличения потребления.

На производственных объектах существенное влияние могут оказывать электродвигатели и оборудование с тяжелыми пусковыми режимами.

Если несколько мощных агрегатов запускаются одновременно, это необходимо учитывать при выборе трансформатора и защитной аппаратуры.

ТМ 630 для промышленных предприятий

В Перми и Пермском крае трансформатор ТМ 630 может применяться на промышленных объектах среднего масштаба.

От него могут получать питание:

• производственные линии;
• станки;
• электроприводы;
• насосы;
• компрессоры;
• вентиляционные системы;
• отопительное оборудование;
• освещение;
• административные помещения.

Для предприятий с высокой долей двигательной нагрузки особенно важно оценивать максимальный режим потребления, а не только среднюю мощность.

ТМ 630 для складской и логистической инфраструктуры

На складском объекте трансформатор может обеспечивать питание:

• систем освещения;
• вентиляции;
• отопления;
• складской автоматики;
• погрузочного оборудования;
• насосов;
• систем безопасности;
• административной части.

Если объект предполагает дальнейшее расширение, дополнительную мощность желательно учитывать на этапе проектирования.

Однако избыточный запас также должен быть экономически и технически обоснован.

ТМ 630 в составе КТП

Одно из наиболее распространенных применений — установка трансформатора в составе комплектной трансформаторной подстанции.

При проектировании КТП необходимо учитывать:

• габариты трансформатора;
• напряжение ВН;
• параметры НН;
• расположение выводов;
• способ подключения;
• высоковольтную часть;
• РУНН;
• размеры трансформаторного отсека.

КТП должна быть рассчитана под фактическое исполнение ТМ 630, а не только под номинал мощности.

Однотрансформаторная КТП с ТМ 630

В однотрансформаторной схеме используется один силовой трансформатор мощностью 630 кВА.

Такое решение может применяться на объектах, где проект предусматривает соответствующую структуру электроснабжения.

При подборе учитываются:

• расчетная нагрузка;
• количество отходящих линий;
• параметры внешней сети;
• структура РУНН;
• требования к резервированию.

Конкретное исполнение подстанции — тупиковое, проходное или иное — определяется проектом.

Двухтрансформаторная схема с ТМ 630

В двухтрансформаторной подстанции могут использоваться два трансформатора по 630 кВА.

Их суммарная установленная трансформаторная мощность составляет 1260 кВА.

При этом возможны разные режимы работы:

• распределение нагрузки между секциями;
• резервирование;
• секционирование;
• работа с различной загрузкой.

Фактическая доступная мощность зависит от всей схемы объекта, а не только от суммы номиналов двух трансформаторов.

Высоковольтная часть 6 или 10 кВ

На стороне ВН трансформатор подключается к распределительному оборудованию соответствующего класса напряжения.

В зависимости от проекта могут применяться:

• КСО;
• КРУ;
• КРУН;
• отдельные высоковольтные ячейки;
• другие совместимые решения.

При реконструкции важно проверить параметры существующей аппаратуры и ее совместимость с новым ТМ 630.

Если одновременно увеличивается мощность энергоузла, может потребоваться замена части высоковольтного оборудования.

Низковольтная часть 0,4 кВ

После преобразования напряжения электроэнергия поступает в РУНН.

При его проектировании учитываются:

• расчетный ток;
• вводной автомат;
• сборные шины;
• отходящие линии;
• сечения кабелей;
• токи короткого замыкания;
• селективность защит.

При модернизации объекта необходимо проверить, соответствует ли существующее РУНН новой мощности.

Если оно было рассчитано на меньший трансформатор, может потребоваться замена вводных аппаратов, шин или части кабельной системы.

ТМ 630 и ТМГ 630

ТМ можно сравнивать с ТМГ аналогичной мощности.

Обе серии относятся к масляным силовым трансформаторам, но имеют разное конструктивное исполнение.

ТМГ представляет собой герметичный масляный трансформатор. ТМ имеет другую конструкцию масляной системы.

При выборе учитываются:

• требования проекта;
• особенности эксплуатации;
• обслуживание;
• место установки;
• габариты;
• конструкция КТП;
• стоимость конкретного решения.

Сравнение только по мощности недостаточно.

ТМ 630 или сухой трансформатор

Для некоторых объектов может использоваться сухой силовой трансформатор.

При сравнении необходимо учитывать:

• место установки;
• конструкцию помещения или КТП;
• условия эксплуатации;
• требования к вентиляции;
• особенности обслуживания;
• общую стоимость проекта.

Один тип оборудования нельзя считать универсально лучшим — выбор зависит от требований объекта.

Замена старого трансформатора на ТМ 630

Если оборудование приобретается взамен существующего, необходимо проверить электрическую и конструктивную совместимость.

Желательно предоставить:

• паспорт старого трансформатора;
• его мощность;
• напряжения ВН и НН;
• схему и группу соединения;
• размеры;
• положение выводов;
• фотографии;
• параметры трансформаторного отсека.

Это особенно важно для действующих объектов, где строительная часть уже сформирована.

Увеличение мощности с 400 до 630 кВА

При переходе с трансформатора 400 кВА на ТМ 630 необходимо рассматривать весь энергоузел.

Проверяются:

• возможности внешней сети;
• высоковольтные кабели;
• коммутационная аппаратура;
• КТП;
• РУНН;
• сборные шины;
• кабели 0,4 кВ.

При увеличении мощности растут токи на низкой стороне, поэтому существующее оборудование может оказаться недостаточным.

ТМ 630 или 1000 кВА

Если объект развивается, может возникнуть вопрос перехода на более мощный трансформатор.

При сравнении 630 и 1000 кВА необходимо учитывать:

• текущую нагрузку;
• перспективу роста;
• доступную мощность внешней сети;
• характеристики высоковольтной части;
• РУНН;
• кабельные линии;
• габариты КТП.

Больший номинал должен иметь расчетное обоснование.

Новое строительство с ТМ 630

На новом объекте трансформатор желательно подбирать одновременно с подстанцией, высоковольтной и низковольтной частью.

На стадии проектирования определяются:

• расчетная мощность;
• напряжение;
• схема соединения;
• тип КТП;
• высоковольтное оборудование;
• РУНН;
• кабельные трассы;
• место установки.

Комплексное проектирование позволяет заранее обеспечить совместимость всех элементов системы.

ТМ 630 при реконструкции

При реконструкции необходимо определить, какое оборудование сохраняется, а какое будет заменено.

Проверяются:

• параметры питающей сети;
• высоковольтная аппаратура;
• кабели;
• существующая КТП;
• РУНН;
• низковольтные линии;
• фундамент;
• условия монтажа.

Новый трансформатор должен быть согласован со всей сохраняемой инфраструктурой.

Условия эксплуатации в Перми

Для Перми и Пермского края необходимо учитывать местные климатические условия и фактический способ размещения оборудования.

При подборе определяются:

• климатическое исполнение;
• место установки;
• температурные условия;
• конструкция КТП;
• режим эксплуатации;
• доступ для технического обслуживания.

Точные температурные параметры и допустимые условия эксплуатации устанавливаются документацией конкретного исполнения трансформатора.

Монтаж ТМ 630 кВА

Перед поставкой оборудования необходимо проверить готовность объекта.

Следует учитывать:

• фундамент;
• маршрут доставки;
• возможность разгрузки;
• размеры монтажной зоны;
• кабельные вводы;
• электрические соединения;
• заземление;
• эксплуатационные проходы.

Если ТМ 630 устанавливается в существующую подстанцию, фактические размеры отсека желательно сверить с габаритами заказанного трансформатора еще до поставки.

Как подобрать ТМ 630 кВА в Перми

Для подготовки технического предложения желательно предоставить основные параметры:

• мощность — 630 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• место установки;
• тип существующей или проектируемой КТП;
• параметры высоковольтной части;
• характеристики РУНН;
• климатические требования.

Если окончательная конфигурация еще не определена, можно одновременно сравнить другие масляные силовые трансформаторы УЗЭУ, рассмотреть сухие трансформаторы и подобрать подходящую комплектную трансформаторную подстанцию.

Цена трансформатора ТМ 630 кВА в Перми

Стоимость оборудования рассчитывается индивидуально.

На цену влияют:

• напряжение 6 или 10 кВ;
• схема и группа соединения;
• конструктивное исполнение;
• климатические требования;
• дополнительная комплектация;
• средства контроля и измерения;
• требования проекта;
• условия доставки в Пермь.

Точная стоимость определяется после согласования технических характеристик.

Купить трансформатор ТМ 630/10(6)/0,4 кВ в Перми

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 630 кВА 10(6)/0,4 кВ в Пермь и по Пермскому краю для промышленных, производственных, складских и инфраструктурных объектов.

Оборудование может поставляться как отдельный силовой трансформатор либо в составе комплексного решения вместе с подходящей комплектной трансформаторной подстанцией, высоковольтным и низковольтным оборудованием.

Для подготовки расчета и технического предложения можно предоставить проект, техническое задание, спецификацию, однолинейную схему или данные существующего трансформатора при его замене или модернизации.
