Трансформатор ТМ 630/10(6)/0,4 кВ в Москве

Описание

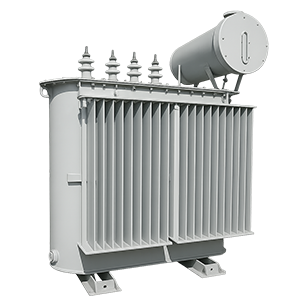

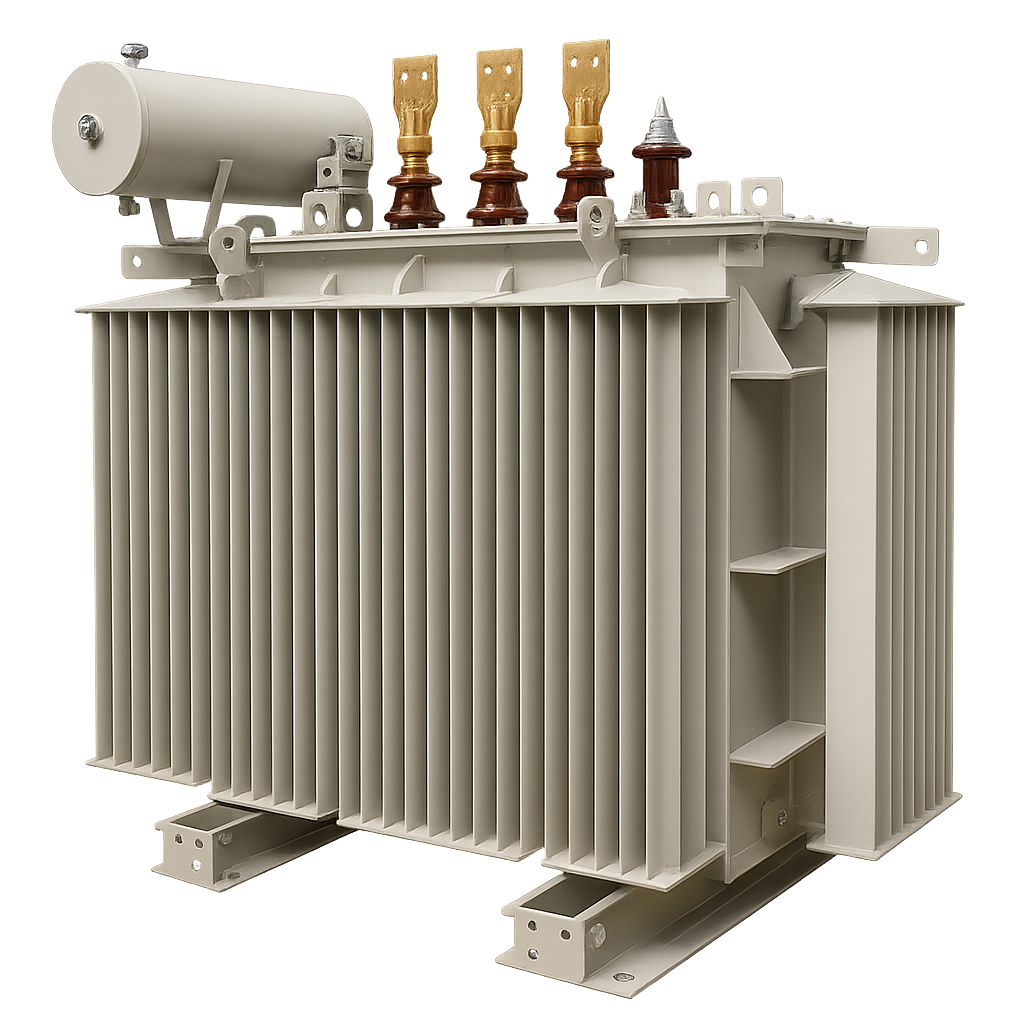

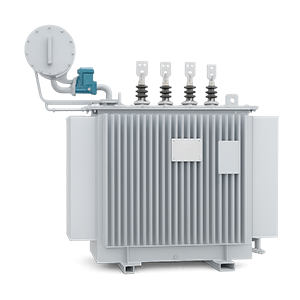

Трансформатор ТМ 630 кВА — трехфазный масляный силовой трансформатор, предназначенный для преобразования электрической энергии с напряжения 10 или 6 кВ до 0,4 кВ. Оборудование применяется в распределительных сетях промышленных предприятий, производственных и складских комплексов, инженерных сооружений, коммерческих объектов, а также в составе комплектных трансформаторных подстанций.

Для Москвы и Московской области ТМ 630 может использоваться как при новом строительстве, так и при реконструкции существующих энергоузлов. Мощность 630 кВА относится к востребованным номиналам для объектов среднего масштаба, однако окончательный выбор должен выполняться на основании расчетной нагрузки, параметров питающей сети и условий эксплуатации.

Трансформатор серии ТМ относится к масляным силовым трансформаторам УЗЭУ. Масло в конструкции выполняет функции изоляционной и охлаждающей среды, а конкретное техническое исполнение оборудования определяется проектом и техническим заданием.

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 630/10(6)/0,4 кВ в Москву и Московскую область с подбором параметров под конкретный объект.

Основные характеристики трансформатора ТМ 630 кВА

К базовым параметрам оборудования относятся:

• тип — трехфазный масляный силовой трансформатор;
• номинальная мощность — 630 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• назначение — преобразование напряжения и питание низковольтных потребителей;
• схема и группа соединения — по проекту;
• конструктивное исполнение — по техническому заданию;
• климатическое исполнение — в соответствии с условиями эксплуатации;
• дополнительная комплектация — по требованиям заказчика.

Точные параметры конкретного ТМ 630 необходимо согласовывать по спецификации или проектной документации.

Технические характеристики

Номинальная мощность трансформаторов, кВА	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМ-25	120	600	3,2	4,5
ТМ-40	160	880	3	4,5
ТМ-63	230	1200	2,8	4,5
ТМ-100	320	1970	2,6	4,5
ТМ-160	460	2650	2,4	4,7
ТМ-250	650	3100	2,3	4,5
ТМ-400	830	5500	2,1	4,5
ТМ-630	1050	7600	2	5,5
ТМ-1000	1550	10200	1,8	5,5
ТМ-1250	1950	13000	1,5	5,5
ТМ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМ-25	800 х 430 х 970	320
ТМ-40	840 х 450 х 1075	430
ТМ-63	1045 х 500 х 1375	510
ТМ-100	1090 х 770 х 1560	760
ТМ-160	1150 х 820 х 1580	985
ТМ-250	1560 х 930 х 1670	1500
ТМ-400	1750 х 1050 х 1780	1890
ТМ-630	1930 х 1180 х 1910	2105
ТМ-1000	2080 х 1290 х 2150	3450
ТМ-1250	2130 х 1290 х 2250	3850
ТМ-1600	2175 х 1290 х 2430	4500

---

Где применяется ТМ 630 кВА

Трансформатор данного номинала может использоваться для питания различных групп потребителей.

Основные направления применения:

• промышленные предприятия;
• производственные здания;
• складские комплексы;
• логистические центры;
• инженерные объекты;
• коммерческая недвижимость;
• административно-производственные здания;
• комплектные трансформаторные подстанции.

На промышленном объекте нагрузку могут формировать электродвигатели, станки, насосы, компрессоры, вентиляция, освещение и вспомогательные системы. На коммерческом или складском объекте структура потребления может быть иной, поэтому мощность трансформатора должна подтверждаться расчетом.

ТМ 630 10/0,4 кВ и 6/0,4 кВ

Трансформатор может применяться в сетях с различным напряжением высокой стороны.

ТМ 630 10/0,4 кВ используется при подключении к сети 10 кВ. В этом случае первичная обмотка, высоковольтная аппаратура, кабельные линии и устройства защиты должны соответствовать этому классу напряжения.

ТМ 630 6/0,4 кВ применяется для сетей 6 кВ. Принцип работы остается тем же, однако все элементы высокой стороны подбираются под соответствующее напряжение.

Выбор варианта 6 или 10 кВ определяется техническими условиями подключения объекта и существующей схемой электроснабжения.

Как определить, подходит ли мощность 630 кВА

Трансформатор нельзя выбирать только по сумме паспортных мощностей оборудования. Необходимо рассчитывать фактическую нагрузку.

При подборе учитываются:

• установленная мощность потребителей;
• коэффициенты спроса;
• коэффициенты одновременности;
• пусковые токи электродвигателей;
• режимы технологического оборудования;
• сезонные нагрузки;
• необходимый резерв;
• возможное развитие объекта.

Если расчетная нагрузка существенно ниже номинала, чрезмерный запас может быть экономически неоправдан. Если же 630 кВА находится близко к предельной расчетной нагрузке, стоит оценить возможность применения трансформатора большей мощности.

ТМ 630 для промышленного предприятия

Для производственных объектов Москвы и Московской области ТМ 630 может использоваться как основной понижающий трансформатор при соответствующей нагрузке.

От него могут получать питание:

• технологические линии;
• металлообрабатывающие станки;
• электроприводы;
• насосы;
• компрессоры;
• вентиляционные установки;
• системы отопления;
• освещение;
• административные помещения.

Для двигательной нагрузки особое значение имеют пусковые токи. Даже если суммарная рабочая мощность соответствует номиналу трансформатора, одновременный запуск нескольких мощных механизмов может существенно изменить режим сети.

ТМ 630 для складов и логистических комплексов

На складских объектах трансформатор может обеспечивать электроснабжение автоматизированных систем, освещения, вентиляции, отопления, погрузочной техники, систем безопасности и административной части.

При строительстве логистического комплекса желательно учитывать перспективное увеличение площади и возможное расширение инженерной инфраструктуры.

В этом случае резерв мощности лучше оценивать заранее, чтобы в дальнейшем не потребовалась полная реконструкция энергоузла.

ТМ 630 в составе комплектной трансформаторной подстанции

Одно из основных применений ТМ 630 — установка в составе комплектной трансформаторной подстанции.

При подборе КТП необходимо согласовать:

• габариты трансформатора;
• напряжение ВН;
• параметры НН;
• способ подключения;
• расположение выводов;
• конструкцию трансформаторного отсека;
• высоковольтную часть;
• РУНН.

Подстанция должна проектироваться под конкретную модель трансформатора, а не только под номинальную мощность 630 кВА.

ТМ 630 в однотрансформаторной КТП

В однотрансформаторной подстанции используется один ТМ 630 кВА.

Такое решение может применяться на объектах, где схема электроснабжения предусматривает один основной силовой трансформатор.

При этом необходимо учитывать:

• расчетную нагрузку;
• требования к резервированию;
• число отходящих линий;
• конфигурацию РУНН;
• характеристики внешней сети.

Тип самой КТП выбирается отдельно: тупиковое или проходное исполнение, состав высоковольтной части и другие параметры определяются проектом.

Два трансформатора ТМ 630 кВА

В двухтрансформаторной подстанции могут использоваться два ТМ мощностью по 630 кВА. Их суммарная установленная трансформаторная мощность составляет 1260 кВА.

Однако это не означает, что объект всегда может непрерывно использовать все 1260 кВА.

Рабочая схема может предусматривать:

• распределение нагрузки по двум секциям;
• резервирование;
• работу одного трансформатора при определенных режимах;
• секционирование низковольтной части.

Фактические режимы определяются проектом.

Высоковольтная часть 6 или 10 кВ

Трансформатор ТМ 630 подключается к высоковольтному распределительному оборудованию соответствующего класса напряжения.

В зависимости от схемы могут применяться:

• камеры КСО;
• КРУ;
• КРУН;
• отдельные высоковольтные ячейки;
• иное совместимое оборудование.

Выбор определяется проектной схемой объекта и требованиями к коммутации и защите.

Низковольтная сторона 0,4 кВ

После преобразования электроэнергия поступает в распределительное устройство 0,4 кВ.

При проектировании РУНН необходимо учитывать:

• номинальный ток;
• параметры вводного аппарата;
• сборные шины;
• количество отходящих линий;
• токи короткого замыкания;
• селективность защит;
• сечения кабелей.

Все элементы низковольтной части должны быть рассчитаны под фактические рабочие токи трансформатора и структуру нагрузки.

ТМ 630 и ТМГ 630 — в чем разница

ТМ и ТМГ относятся к масляным силовым трансформаторам, но различаются конструктивным исполнением.

ТМГ представляет собой герметичное исполнение масляного трансформатора. ТМ имеет иное конструктивное решение масляной системы.

При выборе между ними необходимо учитывать:

• требования проекта;
• место установки;
• особенности обслуживания;
• габариты;
• конструкцию КТП;
• условия эксплуатации;
• экономику проекта.

Сравнивать оборудование только по мощности некорректно.

Другие варианты представлены в каталоге масляных трансформаторов УЗЭУ.

ТМ 630 или сухой трансформатор

Для некоторых объектов вместо масляного исполнения проектом может быть предусмотрен сухой силовой трансформатор.

При сравнении учитываются:

• место установки;
• требования к помещению;
• конструкция подстанции;
• вентиляция;
• особенности эксплуатации;
• обслуживание;
• стоимость оборудования и инфраструктуры.

Нельзя считать один тип универсально лучшим. Оптимальное решение зависит от конкретного объекта.

Замена существующего трансформатора на ТМ 630

При реконструкции действующей подстанции новый трансформатор должен быть согласован с существующей инфраструктурой.

Желательно предоставить:

• паспорт старого оборудования;
• его мощность;
• напряжения ВН и НН;
• схему и группу соединения;
• габариты;
• расположение выводов;
• фотографии;
• параметры КТП или трансформаторной камеры.

Это позволяет заранее определить совместимость нового оборудования.

Увеличение мощности с 400 до 630 кВА

Если существующий энергоузел рассчитан на трансформатор 400 кВА, установка ТМ 630 требует проверки всей системы.

Необходимо оценить:

• возможности питающей сети;
• высоковольтные кабели;
• коммутационную аппаратуру;
• параметры КТП;
• РУНН;
• сборные шины;
• кабельные линии 0,4 кВ.

При увеличении мощности возрастают токи на низкой стороне, поэтому простой замены трансформатора может быть недостаточно.

ТМ 630 или 1000 кВА

Если расчетная нагрузка объекта растет, может возникнуть выбор между трансформаторами 630 и 1000 кВА.

При увеличении мощности необходимо учитывать:

• пропускную способность сети;
• параметры высоковольтного оборудования;
• токи 0,4 кВ;
• характеристики шин;
• кабельные линии;
• габариты КТП;
• перспективу развития объекта.

Больший номинал следует выбирать только при наличии расчетного обоснования.

ТМ 630 при новом строительстве

На новом объекте трансформатор рекомендуется подбирать одновременно с КТП и распределительным оборудованием.

На стадии проектирования определяются:

• расчетная мощность;
• напряжение ВН;
• напряжение НН;
• схема соединения;
• конструктивное исполнение;
• высоковольтная часть;
• РУНН;
• кабельные трассы;
• место установки.

Комплексный подход снижает риск необходимости переделок после поставки оборудования.

ТМ 630 при реконструкции

При реконструкции действующего энергоузла необходимо учитывать параметры существующей системы.

Проверяются:

• питающая сеть;
• высоковольтные кабели;
• распределительные устройства;
• действующий трансформатор;
• РУНН;
• кабели 0,4 кВ;
• строительная часть;
• условия монтажа.

Если часть оборудования сохраняется, ее характеристики должны соответствовать параметрам нового ТМ 630.

Особенности эксплуатации в Москве

Для Москвы и Московской области трансформатор подбирается с учетом конкретного места установки и режима эксплуатации.

При проектировании необходимо учитывать:

• наружное или иное предусмотренное размещение;
• климатическое исполнение;
• температурные условия;
• конструкцию КТП или трансформаторного помещения;
• доступ для обслуживания;
• требования к безопасности.

На реконструируемых объектах в плотной городской застройке дополнительным фактором могут быть ограниченные размеры площадки и сложность доставки оборудования.

Поэтому монтажные условия желательно учитывать еще до заказа трансформатора.

Монтаж ТМ 630 кВА

Перед поставкой необходимо проверить готовность объекта.

Особое внимание уделяется:

• фундаменту или основанию;
• маршруту доставки;
• возможности разгрузки;
• монтажным проемам;
• расположению кабелей;
• электрическим подключениям;
• заземлению;
• доступу для обслуживания.

Если трансформатор устанавливается в существующей КТП, необходимо предварительно сверить его фактические габариты с трансформаторным отсеком.

Техническое обслуживание ТМ 630

Поскольку ТМ относится к масляным трансформаторам, эксплуатация должна осуществляться в соответствии с технической документацией оборудования и требованиями объекта.

В рамках планового обслуживания контролируются предусмотренные регламентом параметры и состояние основных узлов.

Периодичность и состав конкретных работ определяются документацией на трансформатор и правилами эксплуатации электроустановки.

Как подобрать трансформатор ТМ 630 в Москве

Для подготовки технического предложения желательно предоставить:

• требуемую мощность — 630 кВА;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• схему и группу соединения;
• место установки;
• тип существующей или проектируемой КТП;
• параметры высоковольтной части;
• характеристики РУНН;
• климатическое исполнение;
• дополнительные требования.

Если трансформатор выбирается одновременно с подстанцией, можно сразу подобрать подходящее решение из каталога трансформаторных подстанций УЗЭУ. Если рассматриваются альтернативные исполнения, можно сравнить ТМ с другими масляными трансформаторами и сухими трансформаторами.

Цена трансформатора ТМ 630 кВА в Москве

Стоимость определяется по конкретному техническому исполнению.

На цену влияют:

• мощность 630 кВА;
• напряжение 6 или 10 кВ;
• схема и группа соединения;
• конструктивное исполнение;
• климатическое исполнение;
• дополнительное оборудование;
• требования к измерению и контролю;
• условия доставки.

Для получения точной стоимости необходимо согласовать основные технические параметры.

Купить трансформатор ТМ 630/10(6)/0,4 кВ в Москве

УЗЭУ осуществляет производство и поставку трансформаторов ТМ 630 кВА 10(6)/0,4 кВ в Москву и Московскую область для промышленных, коммерческих, инфраструктурных объектов и комплектных трансформаторных подстанций.

В рамках комплексной поставки можно одновременно подобрать комплектную трансформаторную подстанцию, необходимое высоковольтное и низковольтное оборудование, а также рассмотреть другие масляные силовые трансформаторы.

Для подготовки технического предложения и расчета стоимости можно предоставить проект, спецификацию, техническое задание, однолинейную схему или параметры существующего оборудования.
