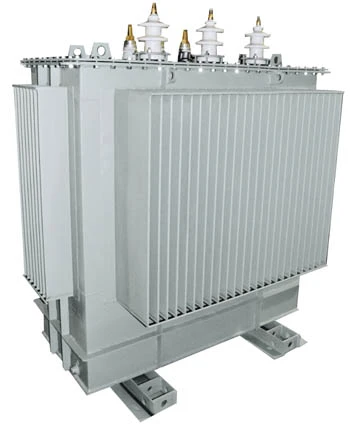

Трансформатор ТМГ 25/10(6)/0.4

Описание

Описание трансформатора ТМГ 25

Трансформаторы ТМГ 25 – это трехфазные двухобмоточные устройства с естественным масляным охлаждением и переключением без возбуждения. Они предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и у потребителей электроэнергии. Эти трансформаторы работают в сетях переменного тока с частотой 50 Гц. Модели ТМ применяются в умеренном и умеренно-холодном климате.

Условия эксплуатации трансформаторов ТМГ 25

Трансформаторы ТМГ 25 рассчитаны на работу в умеренном (от +40 до –45 °С) или умеренно-холодном (от +40 до –60 °С) климате. Высота установки над уровнем моря не должна превышать 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, которые могут ухудшить параметры оборудования. Запрещена эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Конструкция трансформатора ТМГ 25

Трансформатор состоит из следующих основных частей: активная часть, переключатель, крышка с вводами ВН и НН, расширитель с воздухоосушителем (встроенным или вынесенным) и термосифонный фильтр (только для трансформаторов с объемом масла 1000 кг и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток используется блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН. Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы ВН и НН, расширитель. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток ВН и НН: алюминий, медь. Номинальное высшее напряжение (6, 10 кВ)±2х2,5%. Номинальное низшее напряжение 0,4; 0,69; 3,15; 6,3; 10,5 кВ. Охлаждение М (естественное). Степень защиты IP00. Срок службы 30 лет.

Технические характеристики

Габаритно-весовые характеристики
