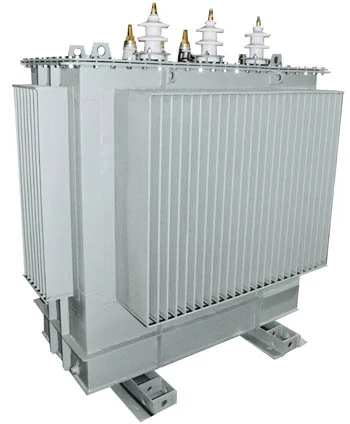

Трансформатор ТМГ 40/10(6)/0.4
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Трансформатор ТМГ 40: назначение, особенности и характеристики
Трехфазные двухобмоточные трансформаторы ТМГ 40 с естественным масляным охлаждением и переключением без возбуждения предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии. Работают с переменным током частотой 50 Гц и применяются в условиях умеренного и умеренно-холодного климата.
Условия эксплуатации трансформаторов ТМГ 40
Трансформаторы рассчитаны на работу в умеренном (от +40 до –45 °С) или умеренно-холодном (от +40 до –60 °С) климате. Допустимая высота установки над уровнем моря не превышает 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, способных негативно влиять на параметры оборудования. Не допускается эксплуатация трансформатора в местах, подверженных сильным вибрациям, ударам или тряске.
Конструкция трансформатора ТМГ 40
Трансформатор состоит из активной части, переключателя, крышки с вводами ВН и НН, расширителя с воздухоосушителем (встроенного или вынесенного) и термосифонного фильтра (только для трансформаторов с объемом масла 1000 кг и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН оснащены регулировочными отводами, расположенными в последних слоях обмотки. При изготовлении обмоток используется блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора надежно закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого подключены регулировочные отводы обмоток ВН.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы ВН и НН, расширитель. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток ВН и НН: алюминий, медь. Номинальное высшее напряжение (6, 10 кВ)±2х2,5%. Номинальное низшее напряжение 0,4; 0,69; 3,15; 6,3; 10,5 кВ. Охлаждение М (естественное). Степень защиты IP00. Срок службы 30 лет.
Технические характеристики
| Тип трансформатора | Потери холостого хода | Потери короткого замыкания | Ток холостого хода, % | Ток короткого замыкания, % |
|---|---|---|---|---|
| ТМГ-25 | 120 | 600 | 3,2 | 4,5 |
| ТМГ-40 | 160 | 880 | 3 | 4,5 |
| ТМГ-63 | 230 | 1200 | 2,8 | 4,5 |
| ТМГ-100 | 320 | 1970 | 2,6 | 4,5 |
| ТМГ-160 | 460 | 2650 | 2,4 | 4,7 |
| ТМГ-250 | 650 | 3100 | 2,3 | 4,5 |
| ТМГ-400 | 830 | 5500 | 2,1 | 4,5 |
| ТМГ-630 | 1050 | 7600 | 2 | 5,5 |
| ТМГ-1000 | 1550 | 10200 | 1,8 | 5,5 |
| ТМГ-1250 | 1950 | 13000 | 1,5 | 5,5 |
| ТМГ-1600 | 2050 | 16000 | 1,3 | 5,5 |
Габаритно-весовые характеристики
| Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
|---|---|---|
| ТМГ-25 | 840 х 520 х 970 | 270 |
| ТМГ-40 | 880 х 525 х 1050 | 355 |
| ТМГ-63 | 945 х 600 х 1100 | 430 |
| ТМГ-100 | 1250 х 650 х 1450 | 590 |
| ТМГ-160 | 1250 х 850 х 1470 | 870 |
| ТМГ-250 | 1400 х 950 х 1570 | 1200 |
| ТМГ-400 | 1450 х 950 х 1500 | 1550 |
| ТМГ-630 | 1620 х 1200 х 1950 | 2100 |
| ТМГ-1000 | 1750 х 1200 х 1970 | 2900 |
| ТМГ-1250 | 1966 х 1155 х 1930 | 2935 |
| ТМГ-1600 | 2050 х 1400 х 2300 | 4200 |
Доставка продукции
Мы предлагаем нашим клиентам несколько вариантов получения Трансформатор ТМГ 40/10(6)/0.4:
- Доставка манипулятором в Екатеринбурге и Свердловской области
- Отправка автотранспортом (догрузом) через транспортную компанию по России и СНГ
- Самовывоз. Погрузка осуществляется нашими силами и техникой. Самовывоз производится с нашего склада по предварительной договоренности.
Для получения заказа необходимо предоставить следующие документы:
- Личный документ, удостоверяющий личность
- Доверенность, подтверждающую право получения товара по счету
Требования к транспорту, предоставляемому для погрузки:
- Наличие открытого верха (снимаемого тента), поскольку погрузка товара осуществляется сверху
- Наличие узлов крепления для стяжки оборудования в кузове
- Деревянный пол в кузове
Даем гарантию на всю продукцию до 5 лет. Гарантийный срок эксплуатации составляет 25 лет. Также прилагается вся техническая документация, включающая сертификат соответствия и техпаспорт на продукцию.
