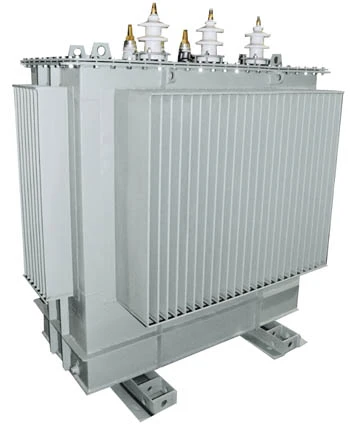

Трансформатор ТМГ 1000/10(6)/0.4 кВ в Тюмени

Описание

ТМГ 1000/10(6)/0.4 кВ — трехфазный герметичный масляный силовой трансформатор номинальной мощностью 1000 кВА, предназначенный для преобразования напряжения 6 или 10 кВ до уровня 0.4 кВ.

Трансформаторы серии ТМГ применяются в распределительных системах электроснабжения промышленных, производственных, складских, коммерческих и инфраструктурных объектов. Оборудование может поставляться отдельно либо использоваться как силовой трансформатор в составе комплектной трансформаторной подстанции.

Для Тюмени и Тюменской области ТМГ 1000 кВА может использоваться при строительстве новых подстанций, реконструкции действующих энергоузлов, увеличении мощности объекта, замене установленного трансформатора и модернизации распределительной части 0.4 кВ.

Главная конструктивная особенность серии ТМГ — герметичная масляная система. Трансформаторное масло находится в закрытом объеме и не имеет непосредственного контакта с атмосферным воздухом. Изменение объема масла при нагреве и охлаждении компенсируется конструкцией бака.

УЗЭУ осуществляет поставку трансформаторов ТМГ 1000/10(6)/0.4 кВ в Тюмень и по Тюменской области с подбором исполнения по техническому заданию, проекту, спецификации или однолинейной схеме.

Комплектация трансформатора ТМГ 1000 кВА

Состав поставки определяется конкретным исполнением оборудования. В комплектацию могут входить:

• силовой масляный трансформатор ТМГ 1000 кВА;
• магнитопровод;
• обмотка высокого напряжения 6 или 10 кВ;
• обмотка низкого напряжения 0.4 кВ;
• активная часть;
• герметичный бак;
• трансформаторное масло;
• система компенсации температурного изменения объема масла конструкцией бака;
• высоковольтные вводы;
• низковольтные выводы;
• устройство регулирования напряжения;
• элементы контроля состояния оборудования;
• элементы заземления;
• монтажные и транспортировочные приспособления;
• паспорт трансформатора;
• руководство по эксплуатации;
• комплект технической документации.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительная комплектация определяются требованиями проекта.

Технические характеристики

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (Длина*Ширина*Высота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

ТМГ 1000 кВА для объектов Тюмени

Мощность 1000 кВА применяется в системах электроснабжения объектов, где данный номинал соответствует расчетной нагрузке.

Трансформатор может использоваться для питания:

• производственных предприятий;
• промышленных площадок;
• складских комплексов;
• логистических объектов;
• административно-коммерческих зданий;
• инженерной инфраструктуры;
• технологического оборудования;
• распределительных энергоузлов.

Окончательный выбор мощности выполняется на основании электротехнического расчета.

Основные технические параметры ТМГ 1000

К базовым характеристикам относятся:

• номинальная мощность — 1000 кВА;
• напряжение высокой стороны — 6 или 10 кВ;
• напряжение низкой стороны — 0.4 кВ;
• количество фаз — три;
• тип — силовой масляный трансформатор;
• исполнение — герметичное;
• серия — ТМГ.

Другие характеристики зависят от конкретной модификации и требований проекта.

ТМГ 1000/10/0.4 кВ

Исполнение ТМГ 1000/10/0.4 кВ применяется на объектах с питающей сетью напряжением 10 кВ.

Трансформатор принимает электроэнергию на стороне высокого напряжения, преобразует ее до 0.4 кВ и передает в низковольтное распределительное устройство.

На класс 10 кВ должны быть рассчитаны высоковольтная обмотка, РУВН, коммутационная аппаратура, устройства защиты, кабели и внутренние присоединения.

ТМГ 1000/6/0.4 кВ

Для объектов с питающим напряжением 6 кВ применяется ТМГ 1000/6/0.4 кВ.

На соответствующий класс напряжения подбираются:

• первичная обмотка;
• высоковольтное распределительное устройство;
• коммутационные аппараты;
• защитные устройства;
• кабельные линии;
• шинные соединения.

Исполнение на 6 или 10 кВ определяется техническими условиями подключения.

Подбор ТМГ 1000 по расчетной нагрузке

Номинальная мощность трансформатора должна соответствовать фактическому режиму потребления объекта.

При подборе учитываются:

• установленная мощность электроприемников;
• коэффициенты спроса;
• одновременность работы оборудования;
• пусковые токи;
• характер нагрузки;
• продолжительность максимальных режимов;
• необходимый эксплуатационный резерв;
• перспектива увеличения мощности.

Это позволяет определить, насколько номинал 1000 кВА соответствует текущим и будущим потребностям объекта.

Герметичное исполнение ТМГ 1000

ТМГ относится к герметичным масляным трансформаторам.

Масло находится в закрытом объеме и не имеет непосредственного контакта с окружающим воздухом. Такое конструктивное решение является одной из ключевых особенностей серии.

При подборе трансформатора необходимо учитывать конкретную конструкцию бака, место установки и условия эксплуатации.

Компенсация температурного изменения объема масла

Температура трансформаторного масла изменяется в зависимости от нагрузки оборудования и внешней температуры.

При нагреве масло расширяется, при охлаждении его объем уменьшается.

В ТМГ такие изменения компенсируются конструкцией герметичного бака.

Масляная изоляция и охлаждение

Трансформаторное масло выполняет одновременно изоляционную и охлаждающую функции.

Оно обеспечивает:

• электрическую изоляцию активной части;
• охлаждение обмоток;
• отвод тепла;
• охлаждение магнитопровода;
• передачу тепла к конструктивным элементам бака.

При размещении ТМГ внутри КТП необходимо учитывать тепловой режим оборудования и условия вентиляции.

ТМГ 1000 и РУНН 0.4 кВ

После преобразования напряжения электроэнергия поступает в распределительное устройство низкого напряжения.

РУНН может включать:

• вводной автоматический выключатель;
• систему сборных шин;
• секционный аппарат;
• отходящие автоматические выключатели;
• приборы учета;
• измерительное оборудование;
• устройства автоматики и управления.

Параметры РУНН рассчитываются с учетом мощности трансформатора и принятой схемы электроснабжения.

ТМГ 1000 для нового строительства

При проектировании нового энергоузла трансформатор необходимо выбирать в комплексе с другим оборудованием подстанции.

На стадии проекта определяются:

• питающее напряжение;
• расчетная нагрузка;
• количество трансформаторов;
• тип КТП;
• схема РУВН;
• характеристики РУНН;
• число отходящих линий;
• способ подключения оборудования.

Комплексная проработка позволяет согласовать электрические и конструктивные параметры всей системы.

ТМГ 1000 при реконструкции подстанции

Трансформатор может применяться при модернизации действующего энергоузла.

Реконструкция может быть связана с:

• увеличением нагрузки;
• расширением объекта;
• подключением нового оборудования;
• износом действующего трансформатора;
• изменением электрической схемы;
• модернизацией РУВН;
• реконструкцией РУНН.

Перед заменой необходимо проверить совместимость нового оборудования с существующей системой.

Замена существующего трансформатора на ТМГ 1000

При подборе оборудования на замену сравниваются:

• номинальная мощность;
• напряжение ВН;
• напряжение НН;
• схема и группа соединения;
• диапазон регулирования;
• габариты;
• расположение вводов и выводов;
• шинные присоединения;
• кабельные подключения;
• условия установки.

Паспорт заменяемого трансформатора желательно использовать при подготовке технического предложения.

Увеличение мощности до 1000 кВА

ТМГ 1000 может использоваться при модернизации объекта с увеличением трансформаторной мощности.

Перед заменой необходимо проверить:

• доступную мощность внешней сети;
• пропускную способность линии 6 или 10 кВ;
• параметры РУВН;
• характеристики коммутационных аппаратов;
• токовую нагрузку шин;
• возможности РУНН;
• перспективную расчетную нагрузку.

При необходимости вместе с трансформатором модернизируются и другие компоненты энергоузла.

ТМГ 1000 в составе КТП-П

Трансформатор может применяться в КТП-П 1000 кВА, если конструкция подстанции рассчитана на соответствующее оборудование.

При проектировании согласовываются:

• размеры ТМГ 1000;
• положение высоковольтных вводов;
• соединения стороны 0.4 кВ;
• схема РУВН;
• параметры РУНН;
• конструкция трансформаторного отсека.

КТП-П 1000 подходит для внутренней тематической перелинковки.

ТМГ 1000 в составе КТП-ТК

Для тупикового исполнения возможно применение трансформатора в КТП-ТК 1000 кВА.

В рамках проекта необходимо согласовать:

• высоковольтную коммутацию;
• силовой трансформатор;
• внутренние соединения;
• трансформаторный отсек;
• низковольтное распределительное устройство.

Комплектация определяется электрической схемой объекта.

ТМГ 1000 в составе КТП-ТВ

Другим вариантом является применение ТМГ в КТП-ТВ 1000 кВА.

При проектировании учитываются:

• схема высоковольтной части;
• габариты трансформатора;
• расположение присоединений;
• внутренние соединения;
• характеристики РУНН;
• условия эксплуатации.

Конкретное исполнение определяется проектной документацией.

ТМГ 1000 в утепленной КТП

Для Тюмени и Тюменской области трансформатор может размещаться в утепленной комплектной подстанции соответствующего исполнения.

При проектировании учитываются:

• теплоизоляция корпуса;
• размеры трансформаторного отсека;
• тепловыделение ТМГ 1000;
• вентиляция;
• внутренний температурный режим;
• расположение электрических присоединений;
• доступ для обслуживания.

Параметры подстанции выбираются по условиям конкретной площадки.

Один трансформатор ТМГ 1000 кВА

При однотрансформаторной схеме установленная трансформаторная мощность составляет 1000 кВА.

Такой вариант применяется, если одного силового трансформатора достаточно для расчетной нагрузки и принятой структуры электроснабжения.

Два трансформатора ТМГ 1000 кВА

В двухтрансформаторной системе могут применяться два ТМГ мощностью по 1000 кВА.

Суммарная установленная мощность составляет 2000 кВА.

Для такой конфигурации дополнительно определяются:

• распределение нагрузки;
• рабочие режимы трансформаторов;
• секционирование РУНН;
• параметры секционного аппарата;
• схема резервирования;
• характеристики сборных шин.

ТМГ 1000 и ТМГ 630

ТМГ 630 кВА относится к меньшему номиналу.

ТМГ 1000 может применяться, если мощности 630 кВА недостаточно, требуется больший эксплуатационный резерв либо предполагается дальнейшее увеличение нагрузки.

Выбор конкретного номинала выполняется по расчету.

ТМГ 1000 и ТМГ 1250

ТМГ 1250 кВА имеет на 250 кВА большую установленную мощность.

Он может рассматриваться для объектов с более высокой текущей или перспективной нагрузкой.

При сравнении необходимо учитывать не только номинал трансформатора, но и рабочие токи, параметры РУНН и возможности питающей сети.

ТМГ 1000 и ТМГ 1600

Для более мощных объектов может использоваться ТМГ 1600 кВА.

При сравнении анализируются:

• расчетная нагрузка;
• рабочие токи;
• параметры питающих линий;
• возможности РУНН;
• перспективное электропотребление;
• требуемый резерв мощности.

Более высокий номинал должен быть технически обоснован.

ТМГ 1000 и ТМ 1000

ТМГ и ТМ относятся к масляным силовым трансформаторам, однако конструктивно различаются.

Для ТМГ 1000 характерна герметичная система, при которой трансформаторное масло не имеет прямого контакта с атмосферным воздухом.

При сравнении учитываются:

• конструкция масляной системы;
• устройство бака;
• способ компенсации изменения объема масла;
• эксплуатационные требования;
• условия размещения;
• конструкция подстанции.

ТМГ 1000 и ТМЗ 1000

ТМЗ также относится к масляным силовым трансформаторам.

При сравнении с ТМГ учитываются:

• способ защиты масла;
• конструкция бака;
• система компенсации его объема;
• условия эксплуатации;
• требования к обслуживанию;
• параметры проектируемого энергоузла.

Конкретная серия выбирается по техническому заданию.

ТМГ 1000 и сухой трансформатор 1000 кВА

Для отдельных объектов альтернативой ТМГ может быть сухой трансформатор соответствующей мощности.

При сравнении учитываются:

• тип изоляционной системы;
• наличие или отсутствие трансформаторного масла;
• способ охлаждения;
• требования к вентиляции;
• место установки;
• конструкция трансформаторной подстанции.

Выбор конкретного типа оборудования определяется проектными требованиями.

Связанное оборудование и внутренняя перелинковка

Для развития тематического SEO-кластера страницу ТМГ 1000 в Тюмени целесообразно связать с разделами:

• ТМГ 630 кВА;
• ТМГ 1250 кВА;
• ТМГ 1600 кВА;
• ТМ 1000 кВА;
• ТМЗ 1000 кВА;
• сухие трансформаторы 1000 кВА;
• масляные трансформаторы;
• КТП-П 1000 кВА;
• КТП-ТК 1000 кВА;
• КТП-ТВ 1000 кВА;
• 2КТП 2×1000 кВА;
• утепленные трансформаторные подстанции.

Такая перелинковка связывает региональную страницу с соседними мощностями, альтернативными сериями трансформаторов и соответствующими комплектными решениями УЗЭУ.

Цена ТМГ 1000 кВА в Тюмени

Стоимость трансформатора определяется техническим исполнением и комплектацией.

На цену могут влиять:

• исполнение на 6 или 10 кВ;
• схема и группа соединения обмоток;
• диапазон регулирования;
• конструкция высоковольтных вводов;
• исполнение низковольтных выводов;
• дополнительное оснащение;
• устройства контроля;
• климатическое исполнение;
• требования проектной документации;
• условия доставки в Тюмень.

Точная стоимость рассчитывается после согласования технической спецификации.

Купить трансформатор ТМГ 1000/10(6)/0.4 кВ в Тюмени

УЗЭУ осуществляет поставку герметичных масляных трансформаторов ТМГ 1000 кВА 10(6)/0.4 кВ для нового строительства, реконструкции трансформаторных подстанций, увеличения мощности и замены действующего оборудования.

ТМГ 1000 может поставляться отдельно либо использоваться в составе КТП-П, КТП-ТК, КТП-ТВ, 2КТП и утепленных трансформаторных подстанций, если проект предусматривает установку соответствующего силового трансформатора.

Осуществляется поставка ТМГ 1000/10(6)/0.4 кВ в Тюмень и по Тюменской области.

Для подготовки технического предложения и расчета стоимости можно предоставить проект, техническое задание, спецификацию, однолинейную схему, паспорт заменяемого трансформатора либо основные параметры необходимого оборудования.
